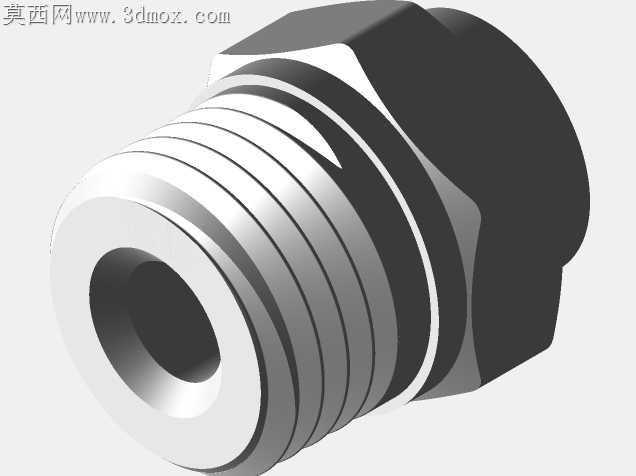

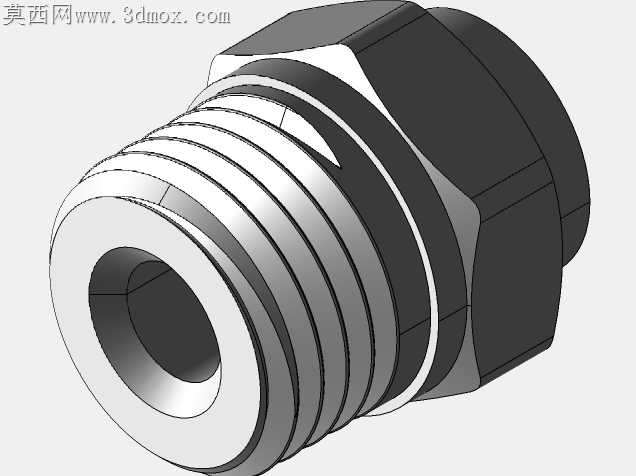

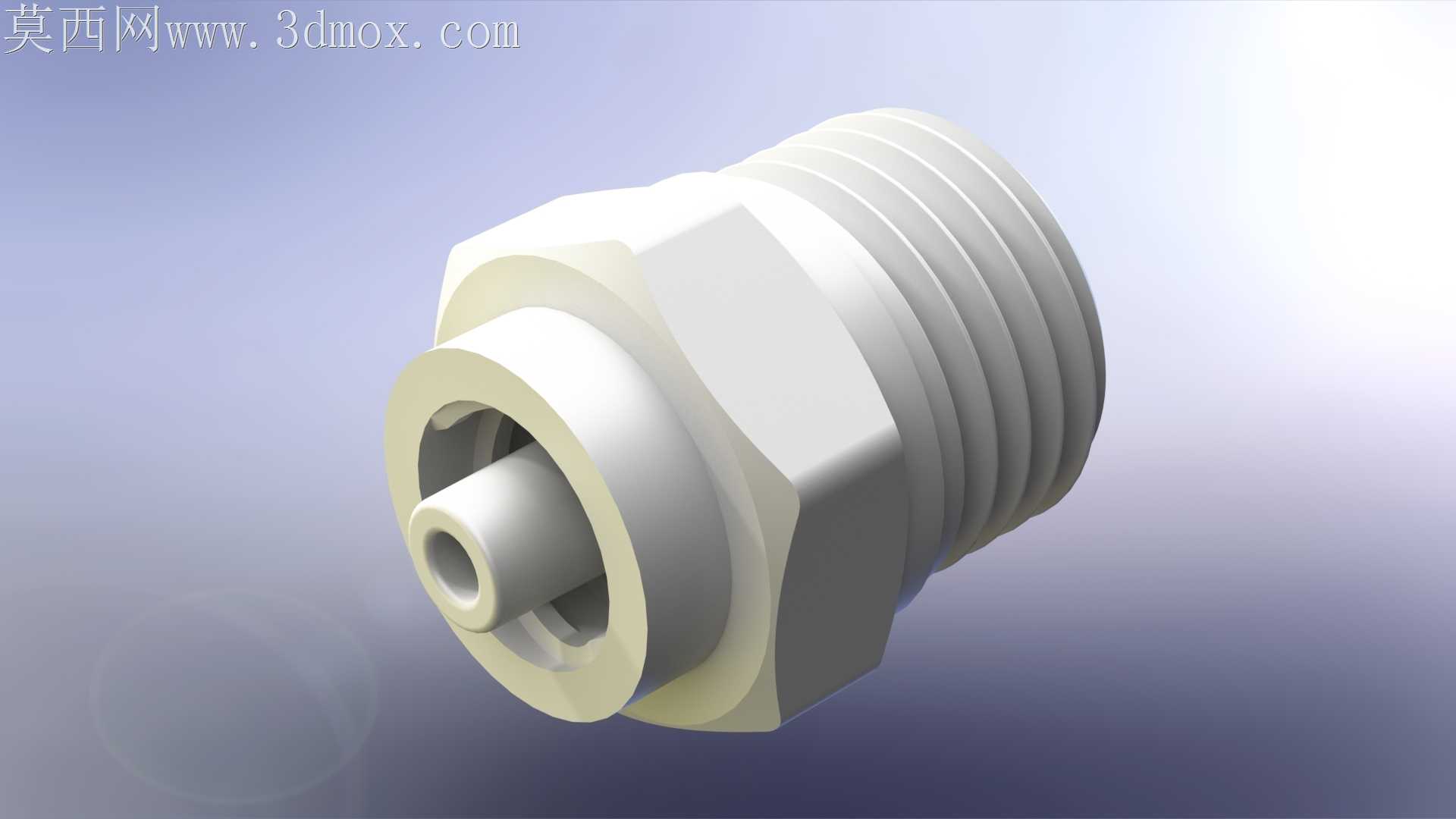

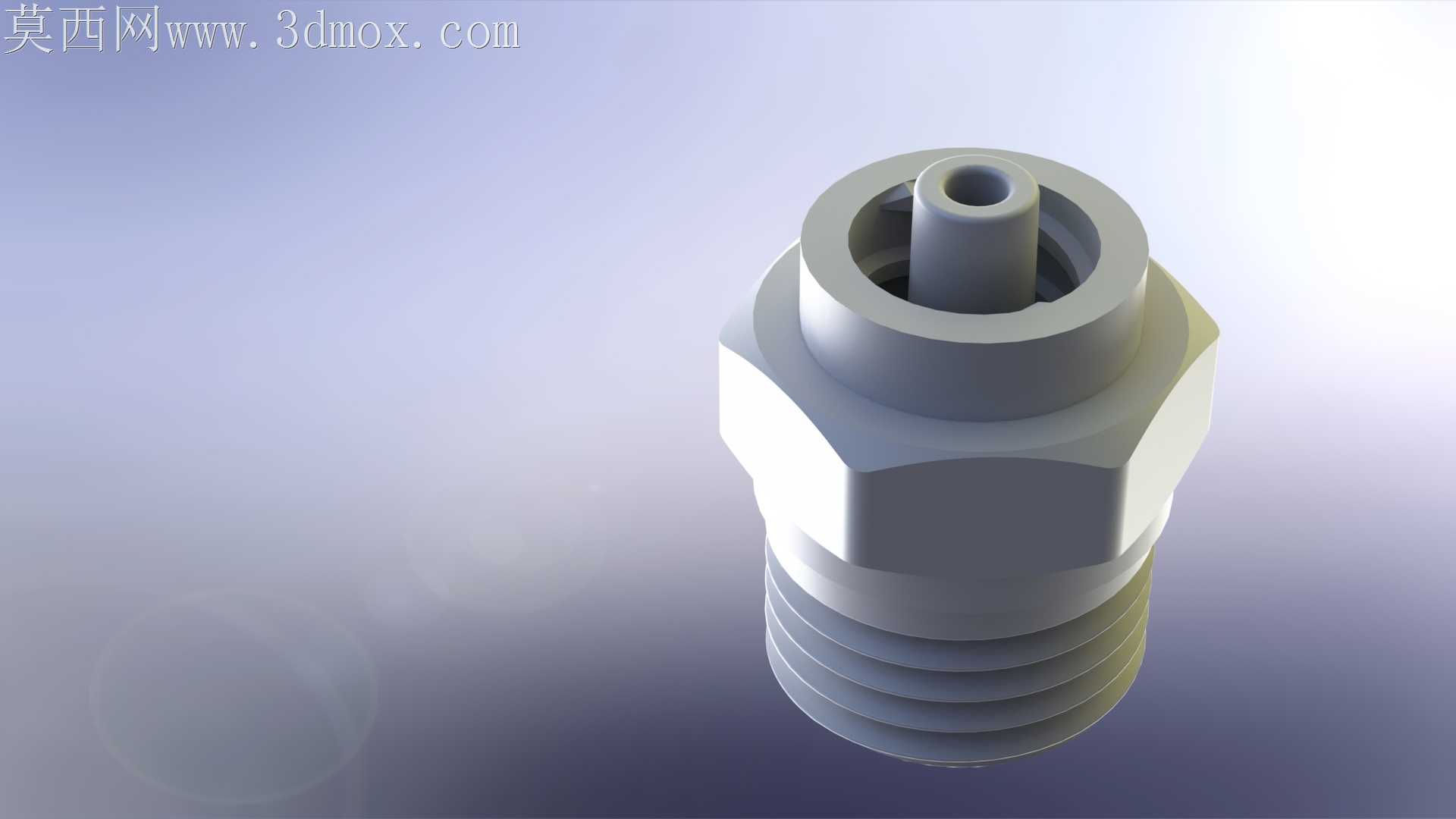

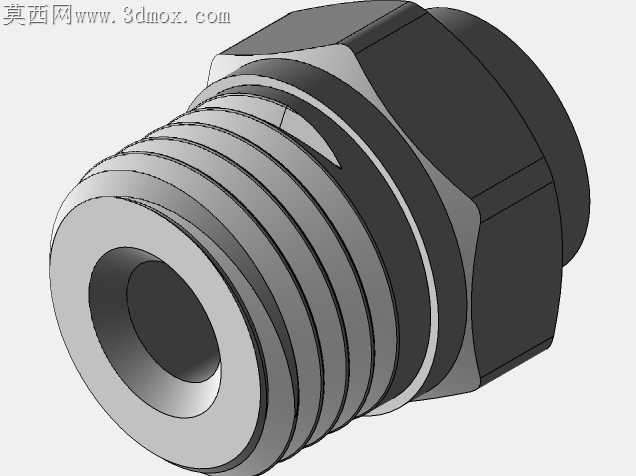

G1/4外螺纹转6%鲁尔接头适配器结构设计

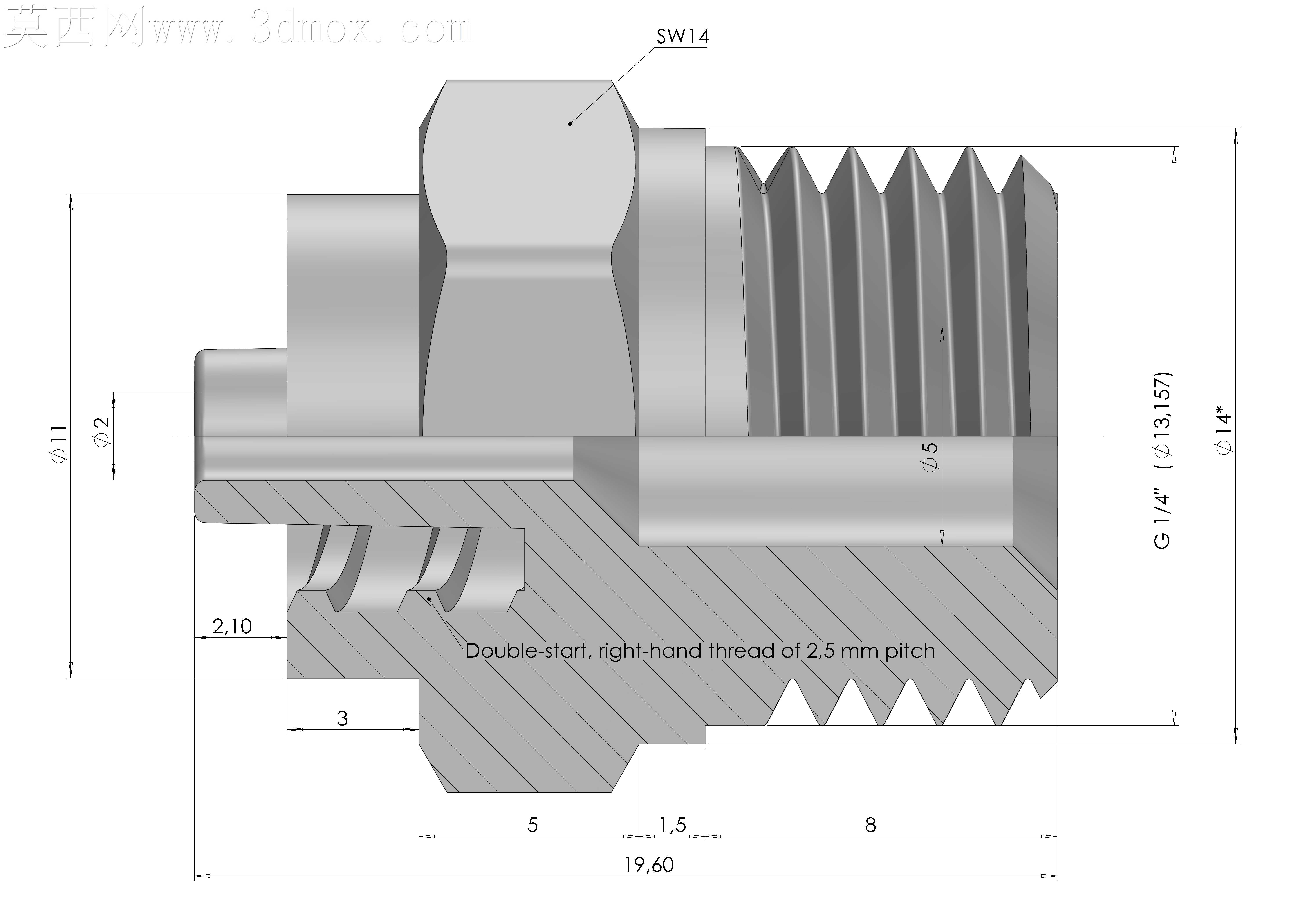

小通径流体管路的转接部位，最容易出现的问题就是接头拧接时的应力开裂、密封面压合不均导致的微漏，以及鲁尔端插拔时的同轴度偏差引发的锥面密封失效。这款G1/4转6%鲁尔的适配器，在结构设计阶段就针对这些现场常见故障做了针对性的细节处理。六角拧接部位的厚度没有照搬标准接头的薄边设计，特意在六角与外螺纹衔接处做了0.8mm的圆角过渡，避免车削加工时应力集中，也能防止用户用扳手过度拧紧时，六角根部出现崩裂的情况。外螺纹采用G1/4直管螺纹设计，螺纹收尾处没有做退刀槽，而是采用了渐进式的牙型收尾，能在缠生料带或者配O型圈密封时，避免密封件被退刀槽的锐边割破，同时也能减少螺纹末端的毛刺残留，装配时不会刮伤对接端的内螺纹牙型。鲁尔端的锥面严格匹配6%锥度标准，锥面根部做了0.3mm的退刀让位，保证公鲁尔接头插合时，锥面能完全贴合，不会因为根部的加工余料导致锥面压合不到位。中间的衔接段特意做了直径收窄的过渡，既减少了整体的材料用量，也能在管路受侧向拉扯时，让应力集中在过渡段而非两端的密封部位，避免密封面受侧向力变形漏液。内部流道做了等径设计，没有出现通径突变的台阶，流体经过时不会产生紊流，也不会残留介质造成堵管，对于医用试剂、低压气动回路这类对残留敏感的场景格外友好。鲁尔端的外壁厚度经过反复校核，既保证插拔时的结构强度不会开裂，也不会因为壁厚过大导致注塑冷却时出现缩痕，影响锥面的尺寸精度。六角的对边尺寸采用标准五金扳手尺寸，用户不需要专用工具，用普通活动扳手就能完成拧紧作业，适配现场的常规工具条件。螺纹端的端面做了精车处理，平面度控制在0.02mm以内，搭配端面密封垫时能实现完全贴合，不需要靠过度拧接来挤压密封垫，能大幅延长密封件的使用寿命。鲁尔接头的插拔限位台阶高度控制在1.2mm，既保证公接头插合到位后有足够的卡合限位，不会因为管路压力波动脱开，也不会因为台阶过高导致插拔阻力过大，单手就能完成管路的插拔操作。整个零件没有复杂的曲面结构，不管是采用数控车削单件加工，还是开模注塑批量生产，都能轻松实现尺寸精度的管控，不需要特殊的工装夹具就能完成全工序加工，加工成本控制在极低的水平，适合批量替换使用。
