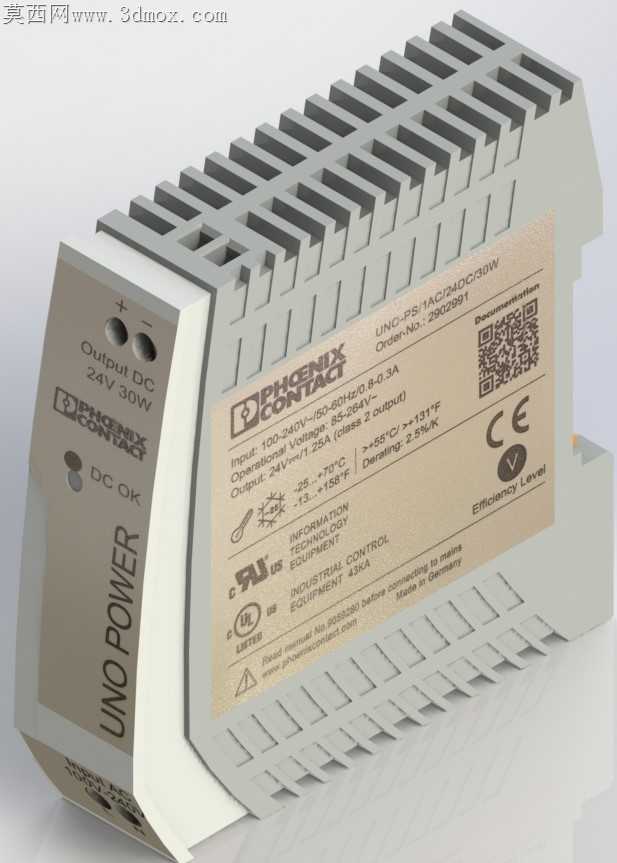

菲尼克斯24V30W导轨式开关电源装置

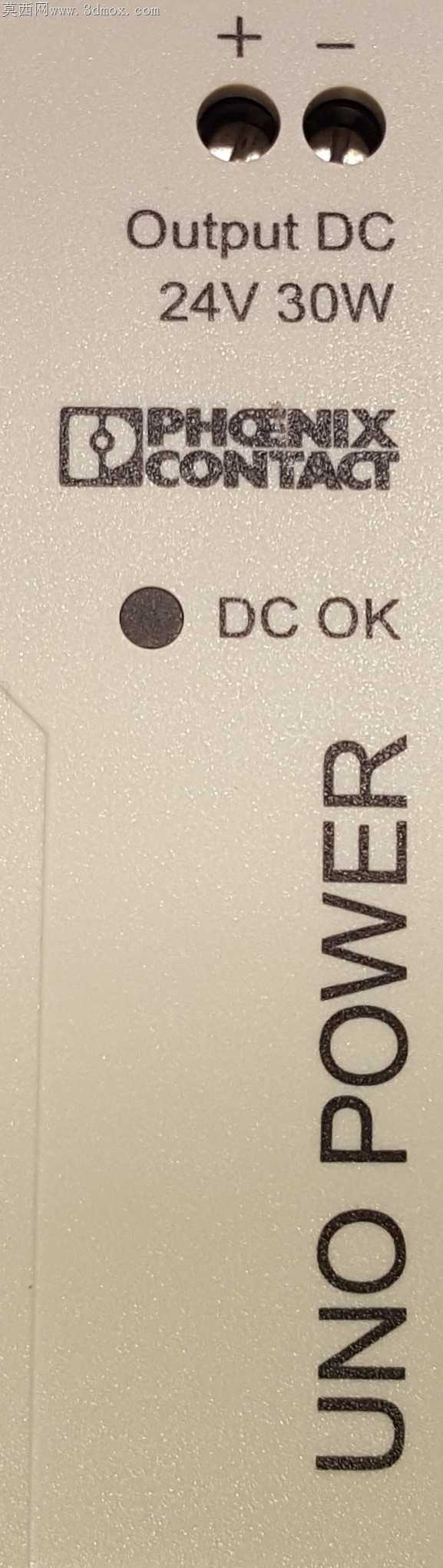

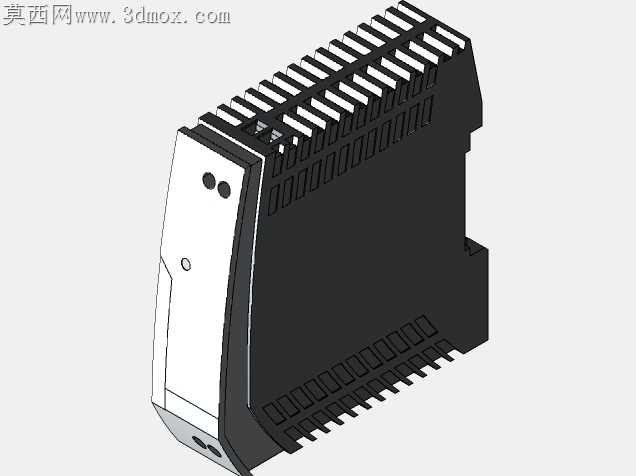

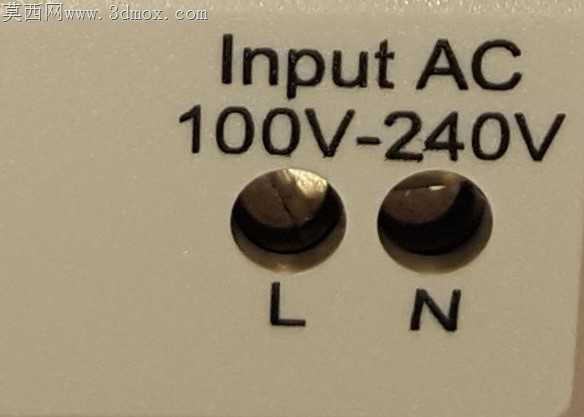

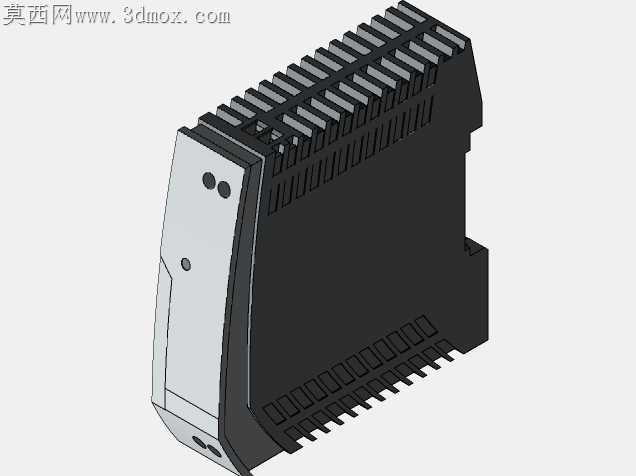

工业控制柜内的导轨安装元件，最容易被忽略的公差隐患出现在壳体卡接结构与导轨配合的间隙上。这款导轨式电源的壳体散热筋采用等距斜向排布，没有做常规的直条通槽设计，斜向筋条在注塑脱模时能减少顶针受力不均导致的壳体翘曲，毕竟电源壳体长期处于柜内40-60℃的温升环境，翘曲变形会直接导致导轨卡扣卡滞，后期维护拆换时极易掰断卡扣脚。壳体正面的标签区域做了0.2mm的下沉台阶，贴标后标签边缘不会被接线时拖拽的线缆刮蹭起翘，很多同规格电源忽略这个细节，现场使用半年后标签磨损脱落，运维人员无法快速核对输出参数。输出端的接线端子做了内凹式挡边，螺丝刀拧接线螺丝时不会误触相邻端子的带电部位，端子排的间距留足了1.5倍的安全爬电距离，适配多股软线压接冷压端子后的接线空间，不会出现冷压端子互相挤压导致的接触不良。侧面的DC OK指示灯做了漫散射导光柱，不用正对电源正面，在柜门外透过观察窗就能清晰识别电源工作状态，导光柱和壳体的配合采用过盈0.05mm的卡接结构，不用额外打胶密封，就能阻挡柜内的粉尘顺着缝隙飘入电路板区域。导轨卡扣的解锁拨片做了防滑纹理，单手用一字螺丝刀就能撬动解锁，不用双手发力托举电源本体，在 densely 排布的控制柜内，相邻元件间隙不足10mm的场景下，这个结构能大幅降低拆换时碰落周边接线的概率。壳体内部的电路板安装柱做了十字加强筋，注塑时不会出现缩痕，同时能承受电路板上变压器、电容等较重元件的长期振动载荷，避免运输或设备运行振动导致的电路板开焊。散热筋的根部做了R0.3的圆角过渡，没有尖锐直角，既减少注塑时的应力集中，也能避免装配时划伤操作人员的手部。输入端的浪涌保护区域对应的壳体位置做了隔离筋，即使浪涌元件出现击穿炸裂，碎片也不会飞溅到周边其他元件上，把故障影响范围限制在电源壳体内部。
