带电机滚筒的硬齿面减速机传动装置

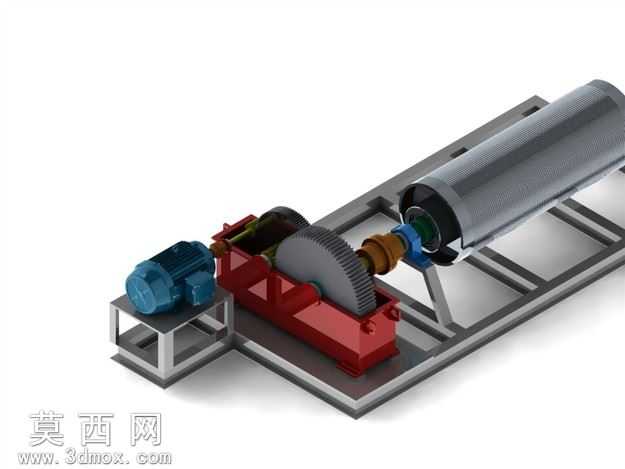

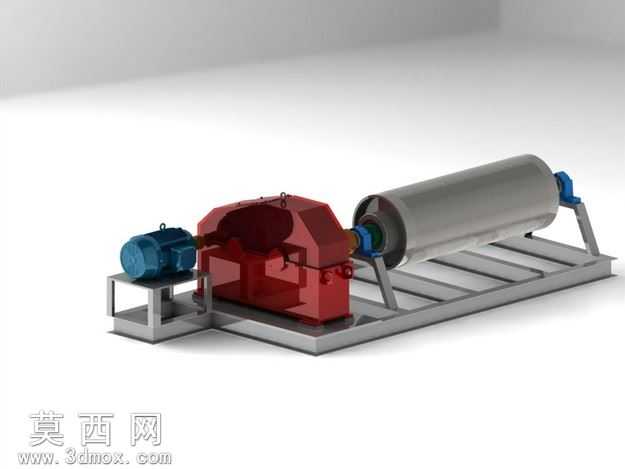

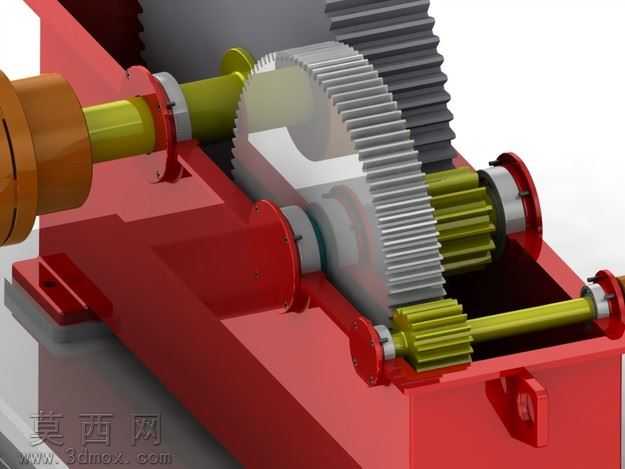

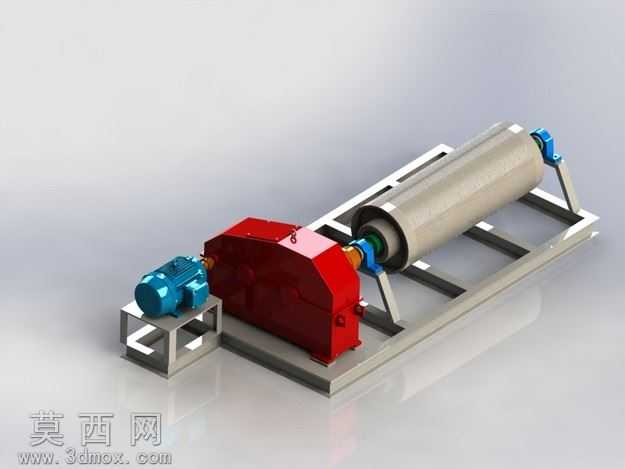

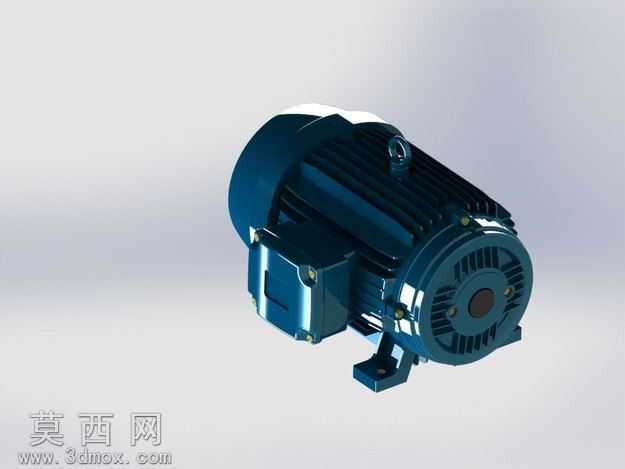

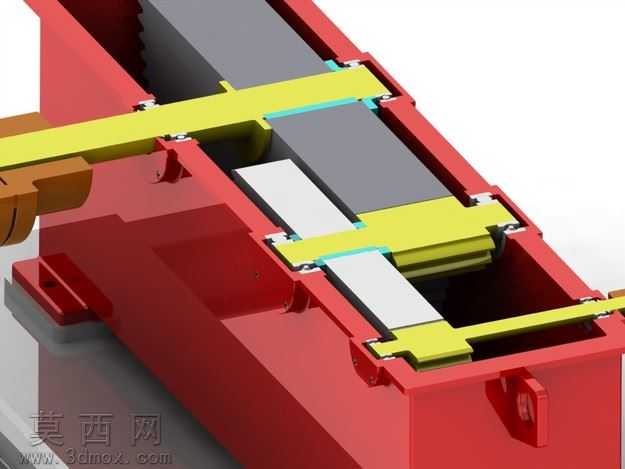

本作品为硬齿面减速机配套滚筒传动的成套三维建模作品，建模过程中严格遵循机械传动设计的实际尺寸规范，对整套装置的各个组成部件进行了精细化的参数化建模。首先针对驱动端的三相异步电机，还原了其散热筋结构、接线盒、输出端法兰与安装底座的细节，电机外壳采用金属蓝烤漆材质，表面添加了细微的颗粒质感模拟真实铸件的喷涂效果，端盖与输出轴部分做了金属切削的亮面处理，区分出不同加工面的质感差异。核心的硬齿面减速机箱体采用红色烤漆材质，建模时还原了箱体的分型面、加强筋、观察油窗、放油螺栓、吊环等细节结构，箱体内部的齿轮传动副按照硬齿面减速机的传动比参数完成齿形建模，保证齿轮啮合的装配关系准确无干涉，输入轴与电机输出端通过联轴器完成对接，联轴器部分还原了弹性缓冲垫、锁紧螺栓的细节，做了发黑处理的金属材质表现。从动端的传动滚筒采用无缝钢管的辊面材质，表面做了哑光金属质感处理，滚筒两端的轴承座、闷盖、透盖都按照标准件尺寸建模，轴承座与安装机架之间的调整垫片、锁紧螺母都做了细节还原，机架采用型钢焊接结构，建模时还原了型钢的截面轮廓、焊接坡口的细节，机架表面做了喷砂氧化的银灰色金属质感，区分出焊接部位与原材料的质感差异。整套装置的装配逻辑完全遵循实际工业设备的安装流程，从电机底座定位、减速机安装找正、联轴器对中，到滚筒轴承座固定、机架调平的装配关系都在模型中准确体现，渲染时采用了工作室柔光环境，添加了柔和的地面反射效果，突出各个部件的材质差异与结构层次，清晰展现硬齿面减速机驱动滚筒的完整传动结构，可用于机械传动教学、设备方案展示、非标设计参考等场景，模型的各个部件都保留了参数化特征，方便后续根据实际工况修改尺寸参数、调整传动比与安装尺寸。
