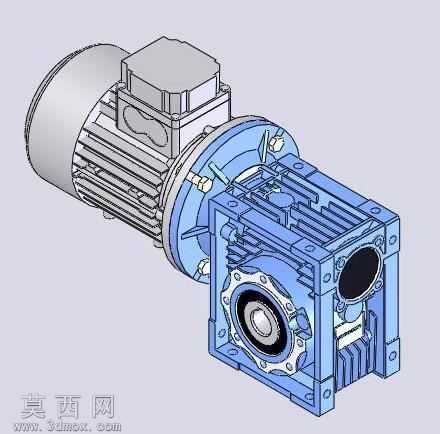

MOTOVARIO蜗轮蜗杆减速电机三维设计

本作品为MOTOVARIO系列蜗轮蜗杆减速电机的三维参数化建模成果，建模过程严格遵循该型号减速电机的实际装配尺寸与结构逻辑，在SolidWorks环境下完成全零件建模与虚拟装配。建模阶段首先对驱动电机部分进行还原，精准复刻了电机壳体的散热筋结构、接线盒的安装定位、端盖与输出法兰的配合公差，电机外壳采用哑光灰铸铁质感材质，散热筋的排布、倒角细节均按照实物比例绘制，保证外观还原度的同时为后续装配预留合理配合间隙。针对核心的蜗轮蜗杆减速箱部分，建模时重点还原了箱体的方形法兰安装结构、输入输出端的轴承位沉孔、蜗轮腔的内部容纳空间，箱体采用蓝色喷涂金属材质，表面的安装螺孔、定位销孔、加强筋结构逐一绘制，确保每个安装位的尺寸与实际产品一致。内部传动结构方面，精准建模了蜗杆输入轴、蜗轮输出盘、轴承、油封等核心传动零件，还原了蜗轮与蜗杆的啮合角度、中心距参数，可直观展示减速机构的传动路径。装配过程采用自下而上的装配逻辑，先完成电机部分的子装配，再完成减速箱内部传动件的子装配，最后将两大模块通过输入法兰进行配合装配，添加了同轴度、贴合面等配合约束，保证整体装配无干涉，可实现虚拟的传动运动仿真。渲染阶段采用工业产品常用的柔和打光方案，突出金属材质的质感与零件的结构轮廓，对不同材质的零件区分设置粗糙度、反光度参数，铸铁电机壳、蓝色涂装减速箱、金属加工面的输出轴、黑色密封件均呈现出贴近实物的视觉效果。设计过程中充分考虑了该类减速电机的实际应用场景，安装法兰的孔位、输出轴的轴径与键槽尺寸均严格对标原厂样本参数，模型可用于设备布局设计、传动方案校核、教学演示等场景，完整还原了该型号铝壳蜗轮蜗杆减速电机的结构特征与装配关系，清晰展示了电机与减速箱集成式传动部件的设计逻辑。
