汽车齿轮齿条式带杆转向传动机构

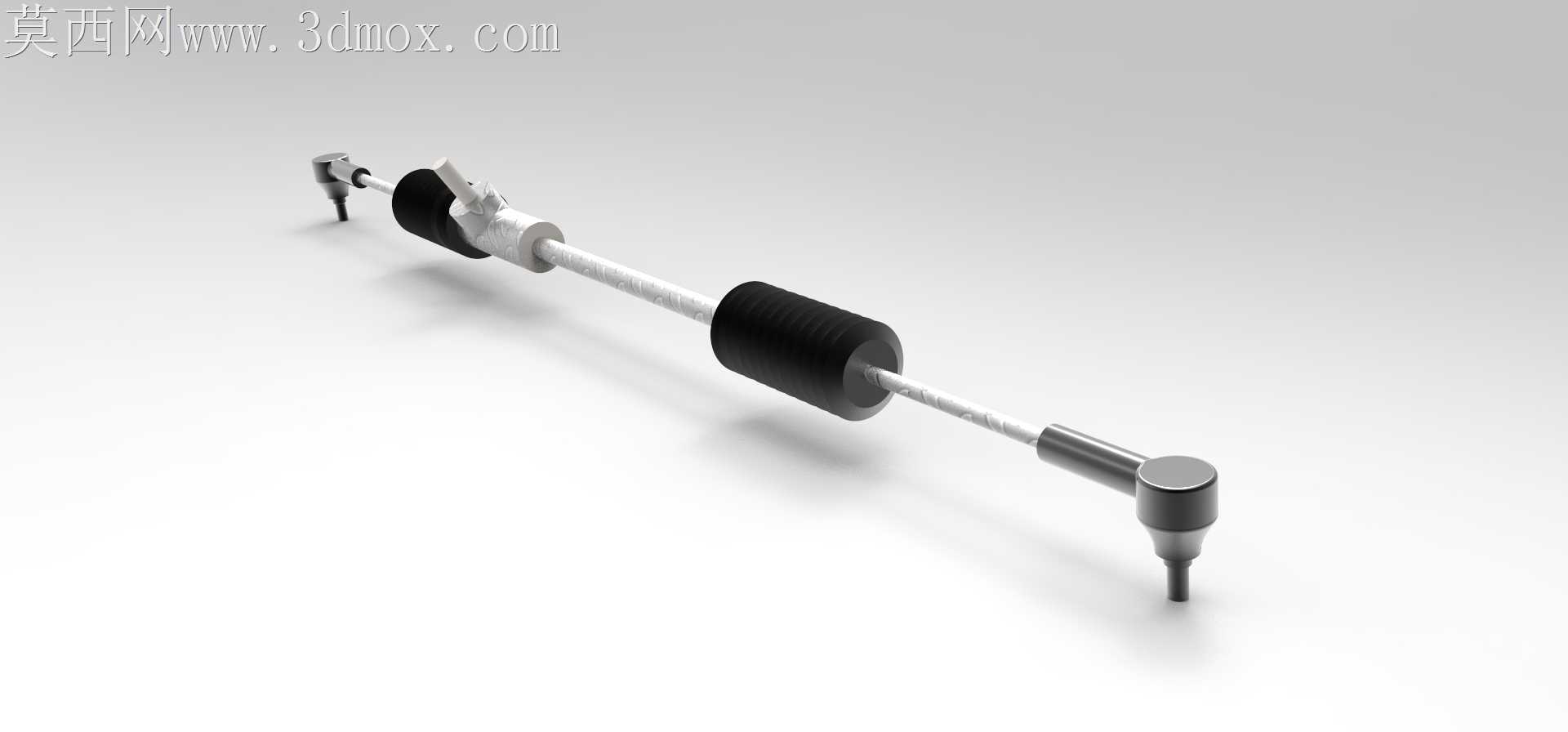

底盘转向部件的加工适配一直是小批量试制阶段的高频痛点，齿条杆部的同轴度偏差、球头销座的压装过盈量失控，都会直接导致实车装配后出现转向卡滞、回正力矩不均的问题。这套带杆转向机构的三维结构在设计阶段就把加工环节的公差补偿逻辑嵌入了每一处配合面，没有为了渲染观感刻意做无间隙的理想化装配，反而把量产环节必须预留的调整余量做了显性化呈现。

两端球头销与转向拉杆的连接螺纹处，特意留出了0.8到1.2毫米的轴向调整区间，对应实车装配时前束值的微调范围，不会因为杆体加工时的长度公差导致前束无法调整到设计值。齿条衬套的安装位做了0.03毫米的过盈配合设计，同时在衬套两端预留了退刀槽结构，避免压装时衬套橡胶被金属壳体切边，很多初版设计忽略这个细节，台架试验三千次就会出现衬套偏磨、齿条异响的问题。

中间的齿条壳体与拉杆的防尘罩卡接位，做了一圈0.5毫米高的环形凸台，不是为了造型凸起，而是适配标准规格的钢丝卡箍，装配时卡箍刚好卡在凸台内侧，车辆行驶过程中防尘罩不会因为拉杆往复抽动出现滑脱，能彻底避免泥水进入齿条啮合面造成的异常磨损。转向输入轴与齿条的啮合间隙调整机构，在模型里做了偏心压块的结构展示，压块背后的弹簧预紧力可以通过端盖调整，不用拆解整个转向器就能消除齿条磨损带来的旷量，售后维修的便利性提升非常明显。

拉杆两端的球头销做了18度的摆角限位结构，对应车轮最大转向角度时的球头摆动行程，不会出现球头拉脱的风险，同时球头座选用的聚甲醛材质在模型里做了材质区分，和金属杆身的光影质感做了明确区分，能直观看到不同部件的材质属性。齿条表面的高频淬火区域也在结构上做了分段标识，啮合齿面区域硬度达到HRC58-62，两端和衬套配合的杆部硬度控制在HRC35-40，兼顾耐磨性能和杆部的抗冲击韧性，不会遇到路面冲击时出现杆部断裂的问题。

这套结构没有冗余的装饰性设计，每一处倒角、每一段直径变化都对应加工或装配环节的实际需求，比如拉杆和球头连接的杆身做了变径处理，靠近球头的位置直径收窄1.5毫米，既减轻了部件重量，又给球头摆动留出了足够的空间，不会出现转向打死时杆身和周边悬架部件的运动干涉。
