汽车转向系统横拉杆端头结构设计

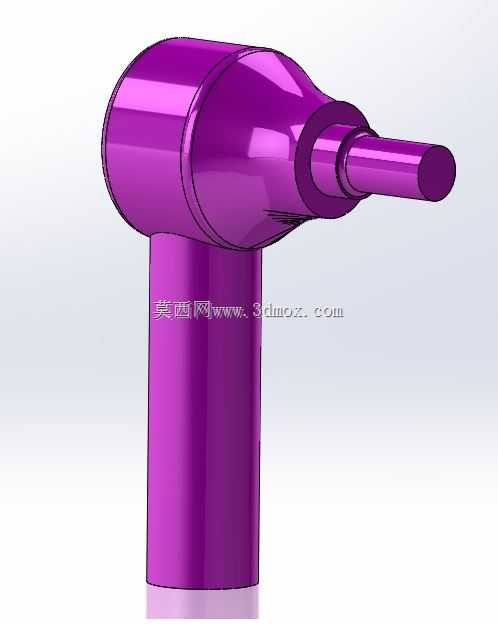

　　在整车转向传动链路里，横拉杆端头是衔接转向机输出端与转向节臂的核心受力构件，日常行驶过程中，路面传递的冲击载荷、转向动作的往复推拉、车轮跳动带来的角度补偿需求，都会直接作用在这个部件上，其结构合理性直接决定转向操作的精准度与行驶安全冗余。从实际装车场景来看，该部件需要同时承受轴向的推拉载荷、径向的冲击载荷，以及转向过程中伴随的小角度摆转需求，因此在结构设计上采用了垂直相交的双轴段布局，竖直段为与转向拉杆主体连接的装配端，水平段为与转向节臂铰接的球头连接端，两段采用一体式变径过渡结构，避免直角连接带来的应力集中问题。竖直连接段采用等直径圆柱结构，外表面预留足够的螺纹配合长度，可适配不同规格的横拉杆杆体，

　　装配时可通过旋入深度调整前轮前束参数，满足整车四轮定位的调校需求，该段的外径尺寸匹配主流乘用车横拉杆的内孔配合公差，安装边界上需保证与周边防尘套、拉杆锁紧螺母的装配间隙，避免转向极限位置出现运动干涉。水平铰接段采用阶梯轴结构，从根部到端头依次递减直径，根部的大直径凸台承担主要的轴向限位作用，中间段用于安装球头销座与防尘罩，端头的细轴段用于装配锁紧卡簧，防止球头销在受冲击时脱出，该段的摆角范围覆盖车轮上下跳动、转向动作的全行程角度需求，避免行驶过程中出现运动卡滞。设计过程中，过渡区域采用大圆角平滑衔接，通过有限元应力校核，在整车满载转向、过减速带冲击等极限工况下，过渡区域的应力值低于材料屈服强度的30%，预留足够的疲劳安全余量，

　　同时外表面的曲面设计兼顾了防尘罩的安装贴合度，减少泥水、沙尘进入铰接副的概率，延长部件的维护周期。从装配适配性来看，该结构的整体外轮廓尺寸避开了转向节、制动盘、悬架摆臂等周边部件的运动包络，在车轮上下跳动至极限位置、转向打满的工况下，均不会出现硬接触摩擦，竖直段的连接长度预留了足够的调整余量，可适配同平台不同轴距车型的横拉杆长度需求，减少同系列车型的零部件开发种类。铰接部位的尺寸设计匹配通用型球头销的配合公差，球座采用耐磨工程塑料材质，可在长期往复摆动过程中保持较低的摩擦系数，同时具备一定的缓冲吸能作用，衰减路面传递到转向盘的振动。在建模过程中，所有配合面均采用公差带约束，竖直段的圆柱面采用h6级公差，保证与拉杆内孔的配合精度，水平段的卡簧槽尺寸采用国标通用规格，便于后期维修更换标准件，整体结构无复杂异形曲面，加工时可采用模锻成型后精加工配合面的工艺，兼顾生产效率与结构强度。
