KM12锁紧螺母专用拆装扳手结构设计

　　在工业设备装配、运维的日常作业场景里，轴系部件的锁紧螺母拆装一直是影响作业效率的关键环节，尤其是适配KM系列锁紧螺母的操作，普通活动扳手、勾型扳手往往存在卡合不牢、易打滑损伤螺母棱角的问题，这款KM12锁紧螺母扳手就是针对这一实际作业痛点开发的专用手动工具。从实际应用场景来看，这类扳手广泛覆盖机床主轴装配、减速机输入输出轴锁紧、电机端盖轴承固定、传动辊道轴系维护等场景，凡是采用KM12规格锁紧螺母实现轴承轴向定位的部位，都能通过这款工具完成精准的扭矩施加，避免通用工具带来的螺母损伤、轴面刮花等问题。

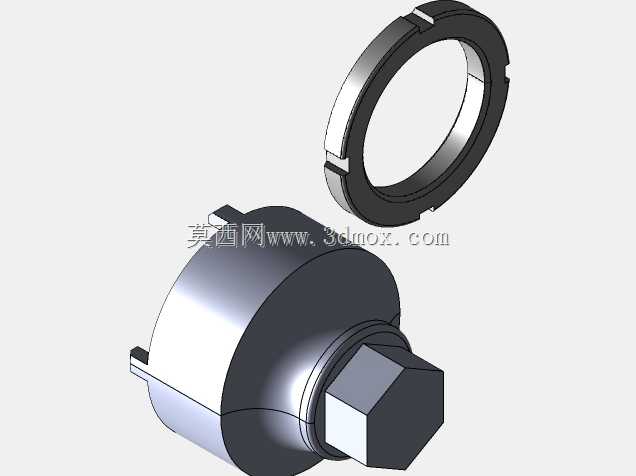

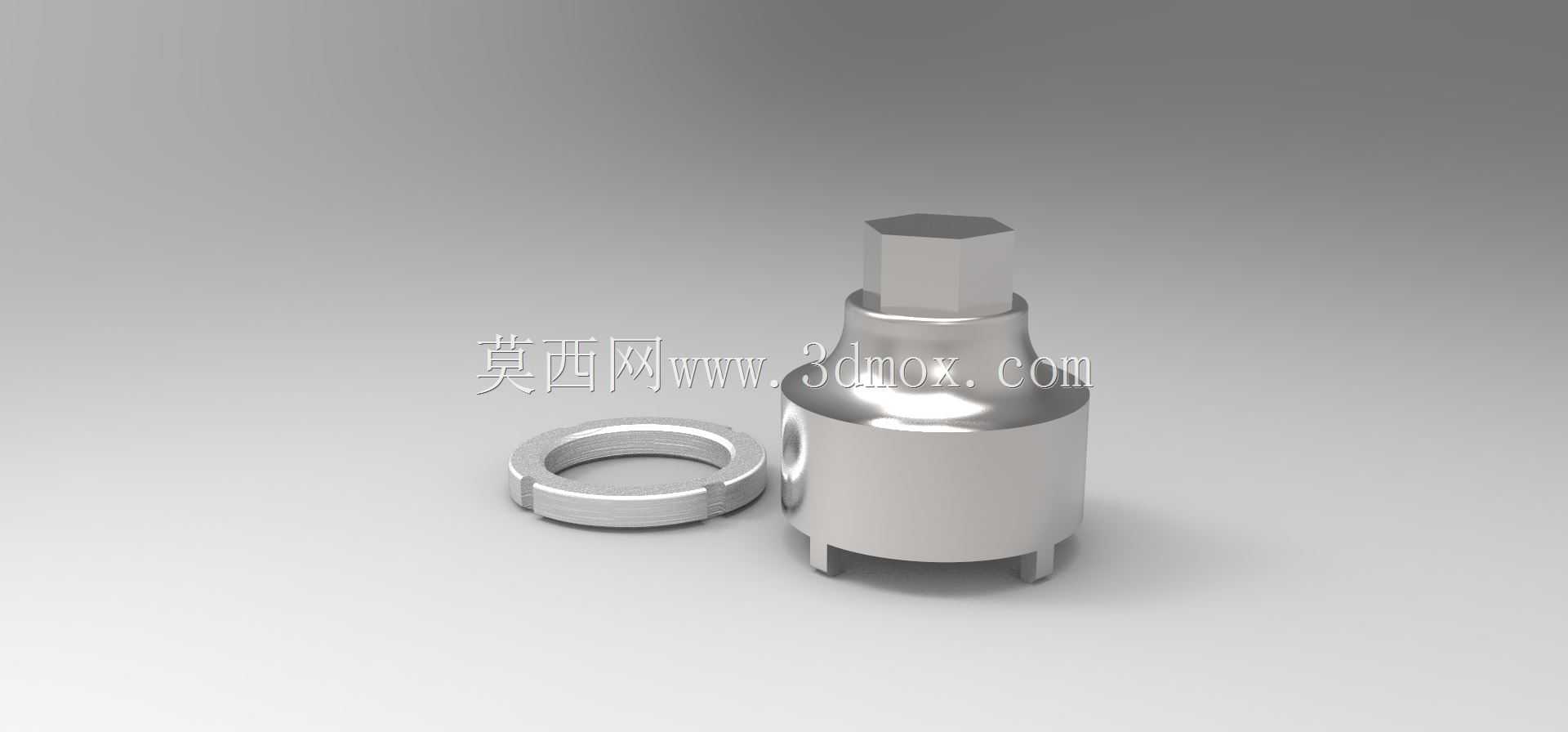

　　从功能特性上看，这款扳手采用了与KM12锁紧螺母外周卡槽完全匹配的凸爪设计，作业时三个定位凸爪可以完全嵌入螺母对应的卡槽内，受力面均匀贴合螺母卡槽侧壁，不会像普通勾扳手那样仅靠单点受力，既可以传递更大的拆装扭矩，也能从根源上避免打滑脱开的安全隐患。扳手顶部的方头驱动结构采用标准套筒方榫尺寸，可以直接配套棘轮扳手、扭矩扳手或者加力杆使用，适配现场不同的作业条件，不管是小空间内的快速拆装，还是需要精确控制预紧扭矩的装配场景，都能满足使用要求。

　　在设计思路层面，这款扳手的结构完全围绕KM12锁紧螺母的安装边界做适配：扳手主体的圆柱段外径做了严格的尺寸控制，作业时可以深入轴承座的沉孔空间内，不会和沉孔内壁发生干涉，凸爪的轴向长度也经过校核，刚好卡入螺母卡槽深度的三分之二位置，既保证足够的受力接触面积，也不会因为凸爪过长顶到轴承端面或者轴肩部位。整体结构采用一体化成型设计，没有额外的活动拼接部件，避免了长期使用后部件松动、精度下降的问题，主体的壁厚分布经过受力仿真优化，在扭矩传递路径上做了加厚处理，非受力区域做了合理的减重挖空，兼顾结构强度和手持操作的轻便性。

　　从安装边界和尺寸适配角度来说，这款扳手的凸爪分度圆直径、凸爪宽度、凸爪轴向突出高度都严格匹配KM12锁紧螺母的标准尺寸参数，作业时不需要额外调整对位，只要将凸爪对准卡槽推入即可完成卡合，顶部方头的同轴度控制在0.1mm以内，施加扭矩时不会出现偏载，避免螺母受到侧向力导致螺纹损伤。扳手的整体轴向长度经过优化，在大部分常见的轴系装配场景里，不需要额外拆卸周边的遮挡部件就可以完成操作，比如在机床主轴维护时，不需要拆除主轴端的密封端盖外围附件，就能将扳手伸入到位完成螺母的松紧调整，大幅缩减运维的拆装工作量。

　　实际作业中，这类专用扳手相比通用工具的优势非常明显：普通勾型扳手拆装KM12螺母时，往往需要反复调整卡位，稍不注意就会滑脱划伤螺母表面，甚至因为受力不均导致螺母局部变形，后续拆装难度进一步提升；而这款专用扳手因为卡合接触面积大，受力均匀，即使是长期使用后出现轻微锈蚀的锁紧螺母，也能平稳施加扭矩完成拆装，不会损伤螺母和周边的轴系部件。在装配环节，配合扭矩扳手使用时，可以精准达到KM12螺母要求的轴向预紧力，保证轴承的游隙符合设计要求，避免因为预紧力不足导致轴系窜动，或者预紧力过大导致轴承过热失效的问题。

　　从结构细节来看，扳手的凸爪边缘做了小尺寸的倒角处理，对准卡槽时可以起到导向作用，即使在视线受阻的设备内部空间，也能凭借手感快速完成对位，不需要反复观察调整。扳手主体的外圆柱面做了哑光处理，不会因为反光影响作业视线，表面的粗糙度控制在合理范围，手持操作时不会打滑，即使沾有少量润滑脂也能保持足够的摩擦力。整体没有尖锐的棱角，所有边角都做了倒钝处理，作业过程中不会划伤操作人员的手部，也不会刮碰设备周边的精加工表面。
