小型桌面三轴数控铣削加工设备结构

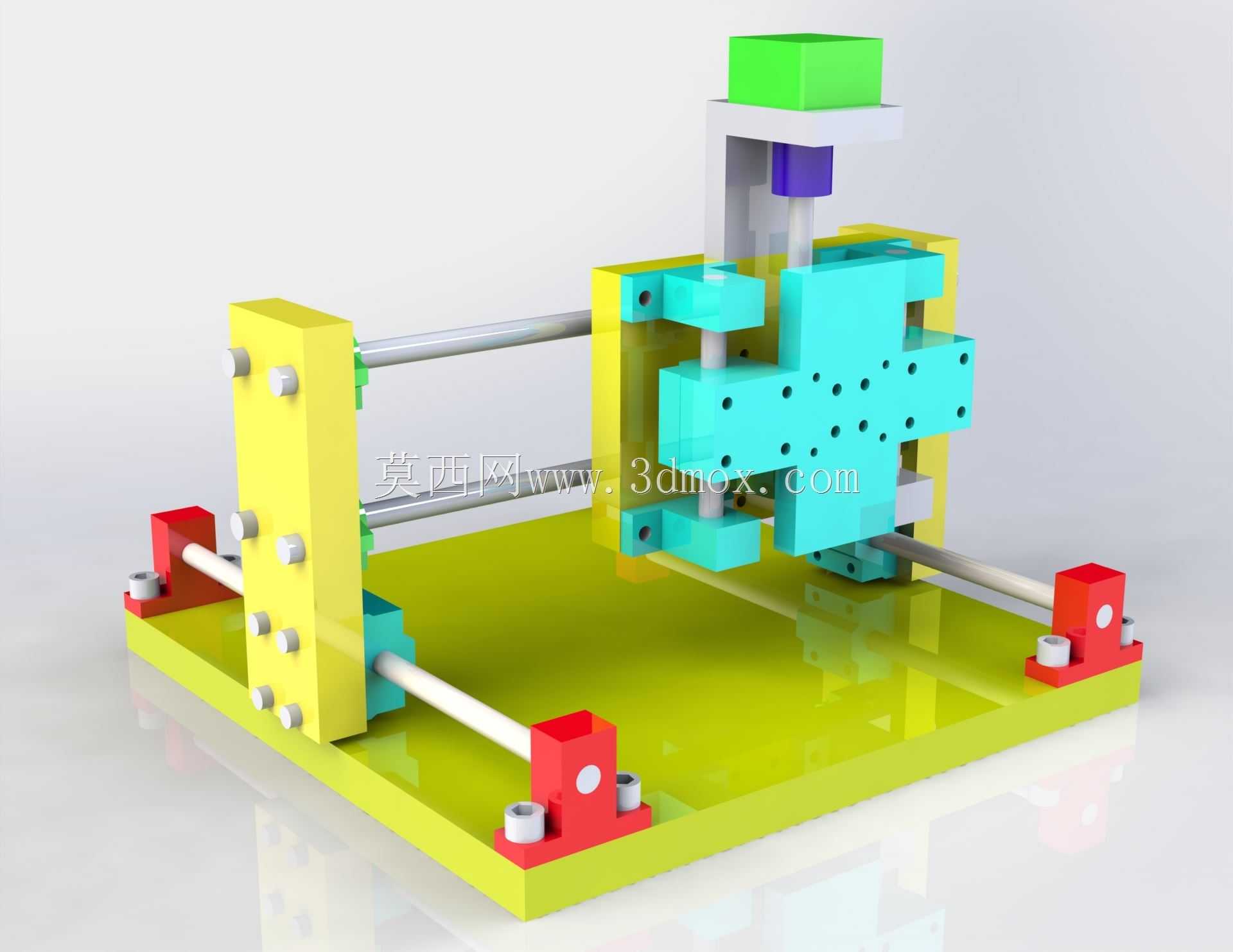

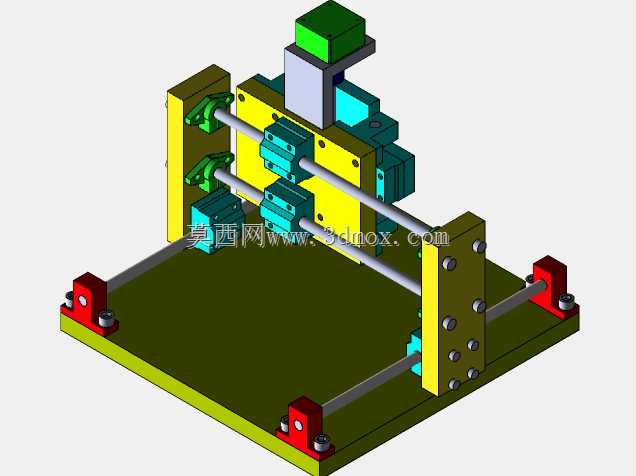

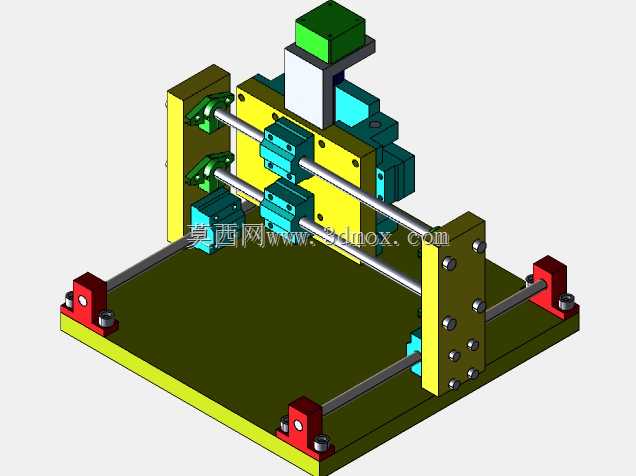

　　这款小型三轴铣削设备的结构设计，核心瞄准小尺寸工件的精密加工场景，常见于教学实训场景的实操演示、小型工坊的非标零件打样、创客群体的个性化工件制作，相比工业级大型数控铣床，它的占地尺寸控制在桌面级范畴，不需要专门的设备地基，普通承重工作台即可完成安装固定，安装边界预留出操作侧300mm的上下料空间、后侧100mm的走线与维护空间即可完成部署，不需要额外占用大面积生产场地。从功能实现逻辑来看，设备采用定龙门式的结构布局，Y轴方向的进给运动集成在底部工作平台上，待加工工件通过夹具固定在移动工作台上，沿前后方向完成进给动作；X轴进给机构布置在龙门横梁位置，搭载主轴安装滑座沿横梁左右方向移动，覆盖工件的横向加工范围；

　　Z轴进给滑台垂直安装在X轴滑座上，带动主轴完成上下方向的进刀与退刀动作，三个轴的运动相互独立又协同配合，可完成平面铣削、沟槽加工、简单曲面轮廓铣削、钻孔倒角等常规机加工工序，针对软金属、工程塑料、硬质木材等易切削材料的加工适配性较好。设计过程中，传动结构的选型优先考虑小行程下的运动平稳性，三个直线运动轴均采用光轴作为直线导向部件，搭配滑动衬套降低运动摩擦阻力，传动侧采用精密丝杠传递进给动力，可有效控制往复运动的反向间隙，保证加工过程中的进给精度；主轴部分采用模块化安装设计，可根据加工材质的不同更换对应功率的动力头，夹头规格兼容常规的铣刀、钻头装夹标准，不需要额外定制转接工装即可完成刀具更换。底座部分采用整体式平板结构，

　　通过底部的四个可调支撑脚调整设备水平度，抵消安装台面的平面度误差，避免长期运行过程中因结构倾斜导致的导轨偏磨、加工精度漂移问题；两侧的Y轴传动支撑座采用对称式布置，保证工作台移动过程中两侧受力均匀，不会出现偏载卡滞的问题；X轴横梁与两侧立式支撑座采用刚性连接，连接处设置加强筋结构，提升横梁的抗变形能力，避免Z轴滑座移动到横梁两端时出现下挠变形，影响加工面的平面度。从实际使用的角度出发，这款设备的各运动轴均设置了硬限位结构，在运动行程的两端安装限位挡块，避免程序出错或者操作失误时滑座超程脱出，造成设备损坏或者安全事故；走线部分采用拖链收纳各轴的动力线与信号线，避免设备往复运动过程中线缆被拉扯、磨损，提升长期运行的可靠性。

　　设备的各部件装配逻辑遵循易维护原则，导向光轴、丝杠等易损耗部件均采用标准件选型，后期出现磨损时可直接采购同规格标准件更换，不需要定制非标配件，降低后期的维护成本与停机等待时间；主轴安装位预留了足够的调整空间，可根据加工需求微调主轴的垂直度，保证刀具与工作台面的垂直精度，避免加工出现斜面、孔位偏斜等问题。针对小批量加工的场景，这款设备的工作台面预留了标准的T型槽安装位，可快速装夹平口钳、简易分度头等常规工装夹具，不需要对台面进行二次加工改造，就能适配不同外形工件的装夹需求；各轴的运动参数可根据加工材质的特性调整进给速度与主轴转速，在加工硬质木材、塑料等软质材料时可适当提高进给速度提升加工效率，加工铝、铜等软金属时可调整切削参数保证加工表面质量。整体结构没有冗余的设计部件，所有结构件的尺寸都围绕核心加工行程做匹配，在保证结构刚性满足小切削力加工需求的前提下，尽可能压缩设备的整体外形尺寸，既适合放在教学实验室供学员理解三轴数控设备的运动原理，也适合小型加工门店做小尺寸零件的快速打样，不需要投入大型设备的高额成本就能完成常规的铣削加工工序。
