卧式燃油燃气锅炉本体结构三维设计

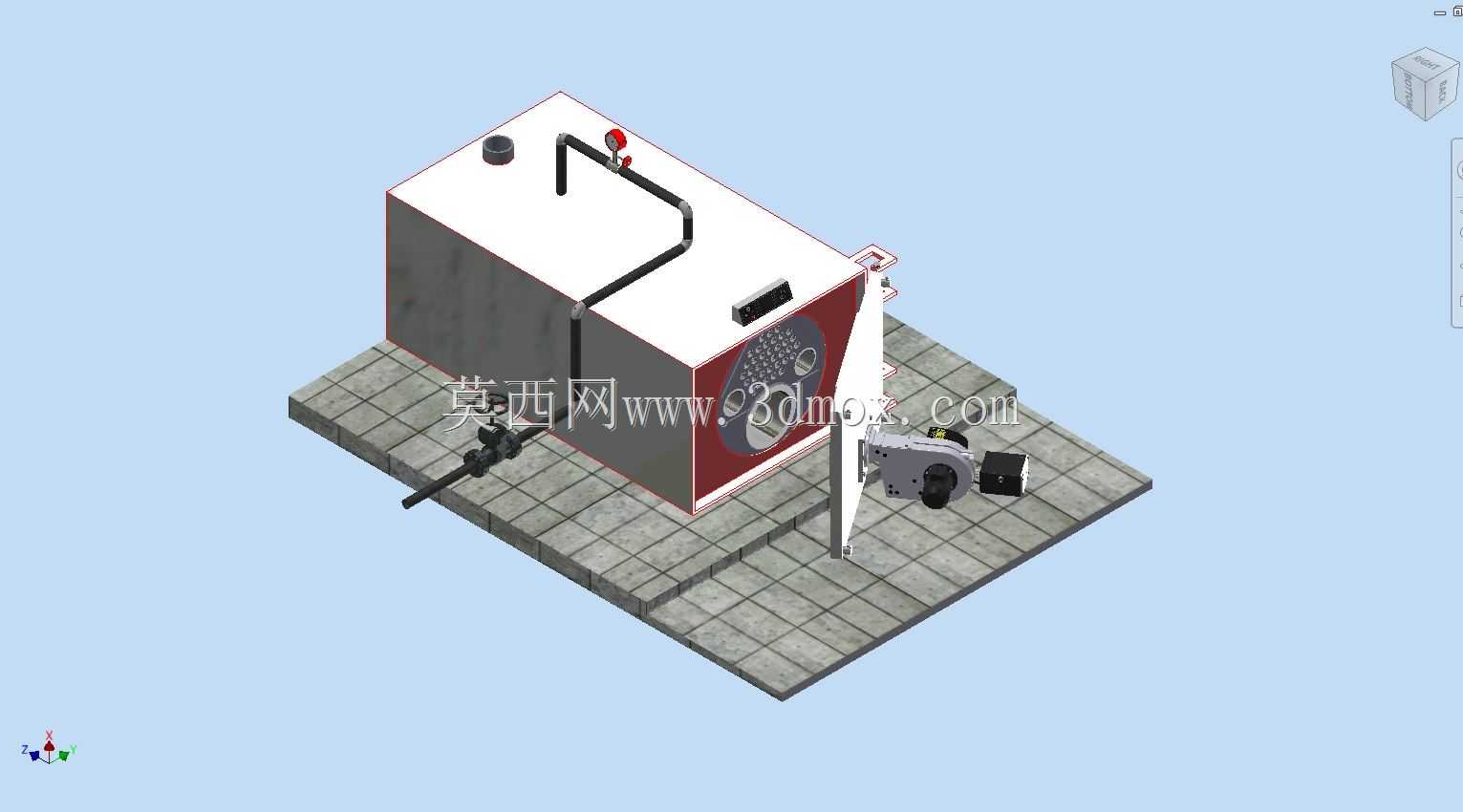

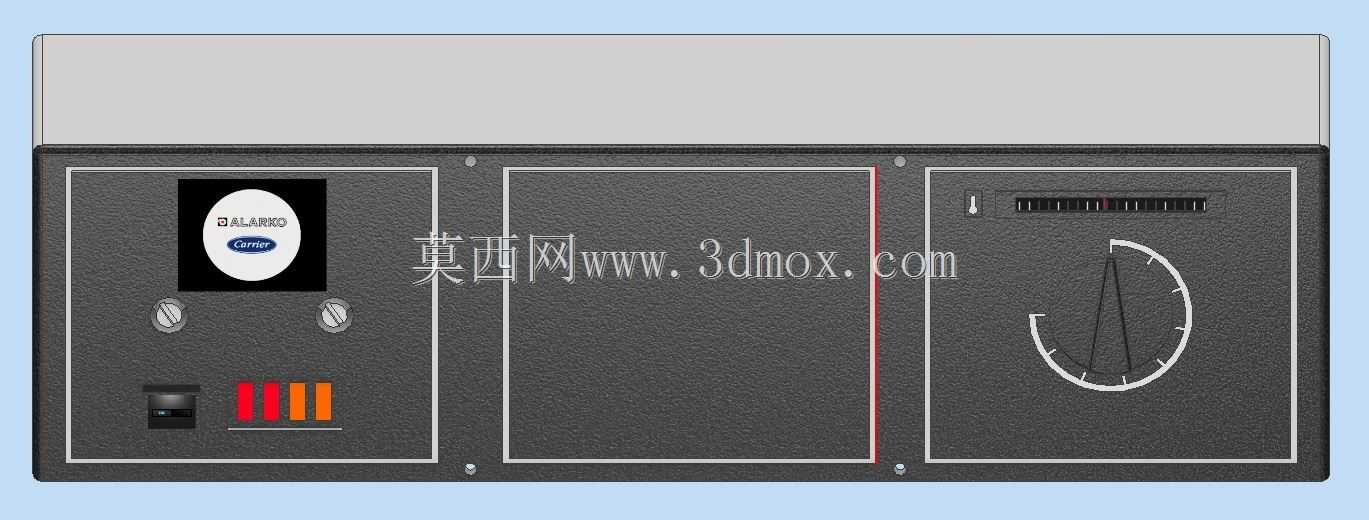

　　该三维模型还原的是卧式内燃三回程湿背式锅炉的完整本体结构，这类设备广泛应用于工业生产工艺供汽、民用建筑集中供暖、商用场所热水供应等场景，在食品加工、纺织印染、医药化工、酒店写字楼等领域都有极高的装机占比，是热能转换环节的核心承压设备。从结构设计逻辑来看，模型完整呈现了锅筒、炉胆、回燃室、烟管、前烟箱、检修门、外部接管、阀组接口、底座平台的全部装配关系，设计阶段优先考虑了受热面的合理布置：炉胆作为第一回程辐射受热面，燃料在炉胆内燃烧产生的高温烟气首先通过辐射换热将热量传递给炉胆外侧的锅水，之后烟气折返进入回燃室，再进入第二回程的螺纹烟管进行对流换热，随后在前烟箱处再次折返进入第三回程光管烟管，最后经后烟箱接入烟囱排出，这种三回程结构能大幅拉长烟气流程，降低排烟温度，将热效率提升到92%以上，同时湿背式的回燃室结构浸泡在锅水当中，避免了干背式结构后烟箱容易过热损坏、密封失效漏烟的问题，大幅降低了后期运维的频次。模型里的外部接管布局完全按照实际工程安装规范设计：顶部设置了安全阀接口、压力表接口、主汽阀/出水阀接口、排空阀接口，侧下方设置了进水口、排污口、水位计接口，前侧的检修门采用快开式铰链结构，打开后可以直接进入炉胆前部和烟箱区域，方便检修人员清理烟管积灰、检查炉胆内壁的腐蚀情况，不需要大面积拆解设备，能有效缩短停炉检修的时间。底座部分采用型钢焊接的整体平台结构，平台表面做了防滑花纹处理，既可以承托整个锅筒的重量，

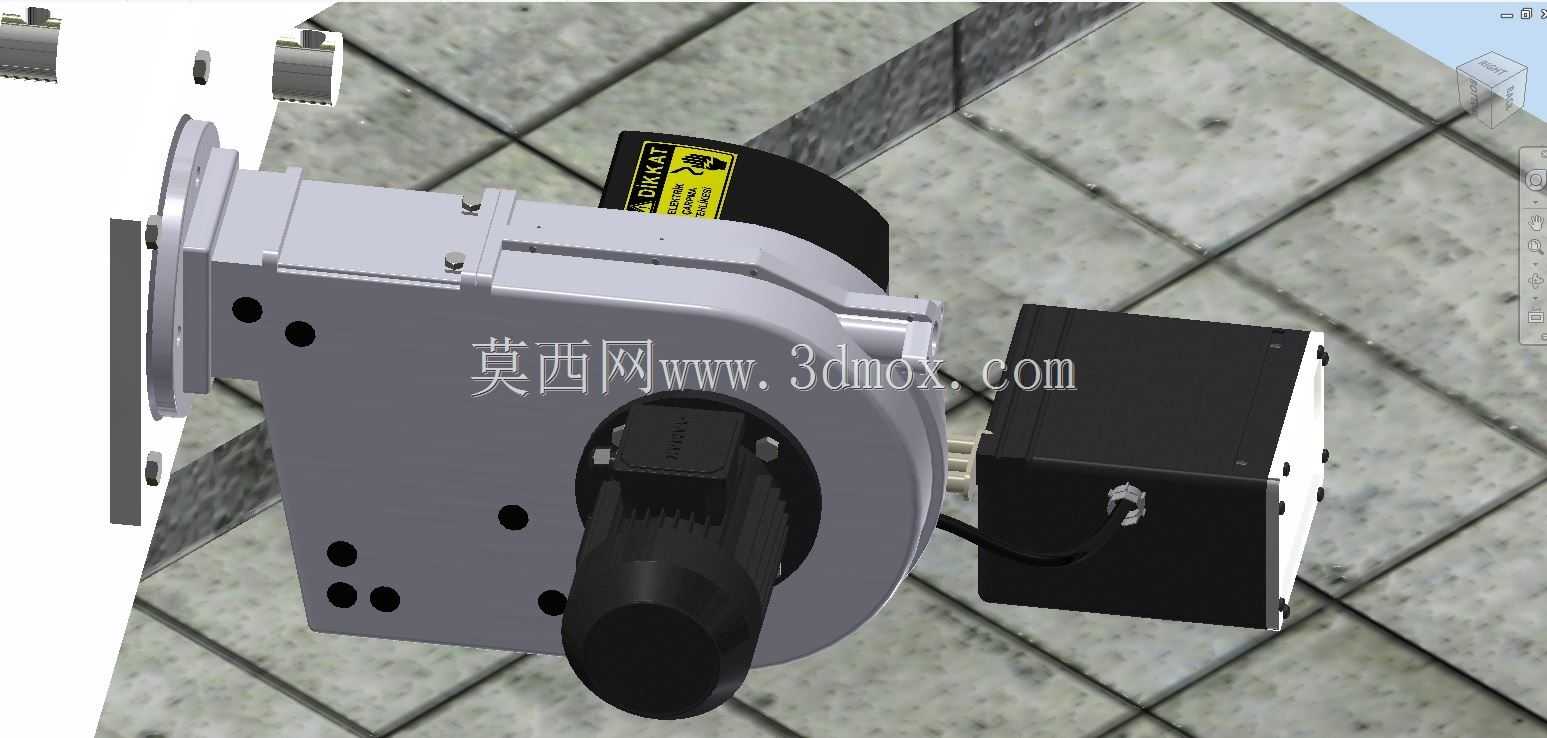

　　也预留了燃烧器的安装接口——模型前侧打开的检修门旁就是燃烧器的安装法兰位，安装时只需要将燃烧器法兰与炉胆前端的法兰对接固定，接好燃料管路和电控线路即可完成主机部分的安装，不需要现场额外做焊接适配。从安装边界来看，这类卧式锅炉的本体长度通常在3米到6米区间，宽度在1.8米到2.8米区间，高度在2米到3.2米区间，根据额定蒸发量或者额定热功率的不同尺寸有所差异，安装时需要在底座周围预留至少1.2米的操作检修空间，顶部预留0.8米以上的阀组操作空间，后侧预留烟囱对接的安装空间，同时要考虑设备进场的通道宽度，避免出现设备到场后无法进入锅炉房的问题。模型里还还原了外部的管路走向：顶部的排汽管、水位计连通管、排污管的布局都避开了操作通道，

　　不会影响日常巡检人员的通行，阀组的安装高度都设置在距离操作平台1.2米到1.5米的区间，符合人体工程学要求，操作人员站在平台上就可以完成所有阀组的开关操作，不需要额外搭设梯架。在结构强度设计层面，锅筒的筒体壁厚、炉胆壁厚、管板厚度都按照承压1.0MPa或者1.25MPa的常规工作压力选取，烟管与管板的连接采用焊接加胀接的工艺，避免长期运行后出现管孔渗漏的问题，回燃室的弧形封头设计可以分散承压时的应力，避免应力集中导致的焊缝开裂。另外模型里的保温层结构虽然做了半剖展示，但可以看到外层的彩钢板护壳、中间的硅酸铝保温棉层、内层的锅筒壁的分层结构，保温层厚度通常在100mm到150mm之间，能将锅炉外壁温度控制在50℃以下，减少散热损失，

　　提升整体运行效率。这类锅炉在选型时，首先要根据实际的热负荷需求确定额定功率，再根据使用场景确定是蒸汽型还是热水型，同时要匹配使用场地的燃料条件，选择燃油、燃气或者两用型的燃烧器，安装时要保证底座的水平度误差不超过千分之二，避免锅筒倾斜导致水位计显示不准、局部水循环不畅出现过烧鼓包的问题。日常运维中，需要定期打开前侧检修门检查烟管的积灰情况，定期通过排污阀排出锅筒底部的沉渣，定期校验安全阀和压力表的灵敏度，保证设备运行安全。该三维模型完整还原了锅炉本体的所有装配细节，不管是用于结构设计参考、安装方案模拟，还是用于教学演示、运维培训，都能提供非常直观的结构参照，能帮助设计人员快速理清各部件的装配关系，减少设计阶段的错漏碰缺问题，也能让安装人员提前熟悉设备的接口位置，提前规划管路走向，缩短现场安装的周期。
