乳品厂用不锈钢制冷储奶罐结构设计

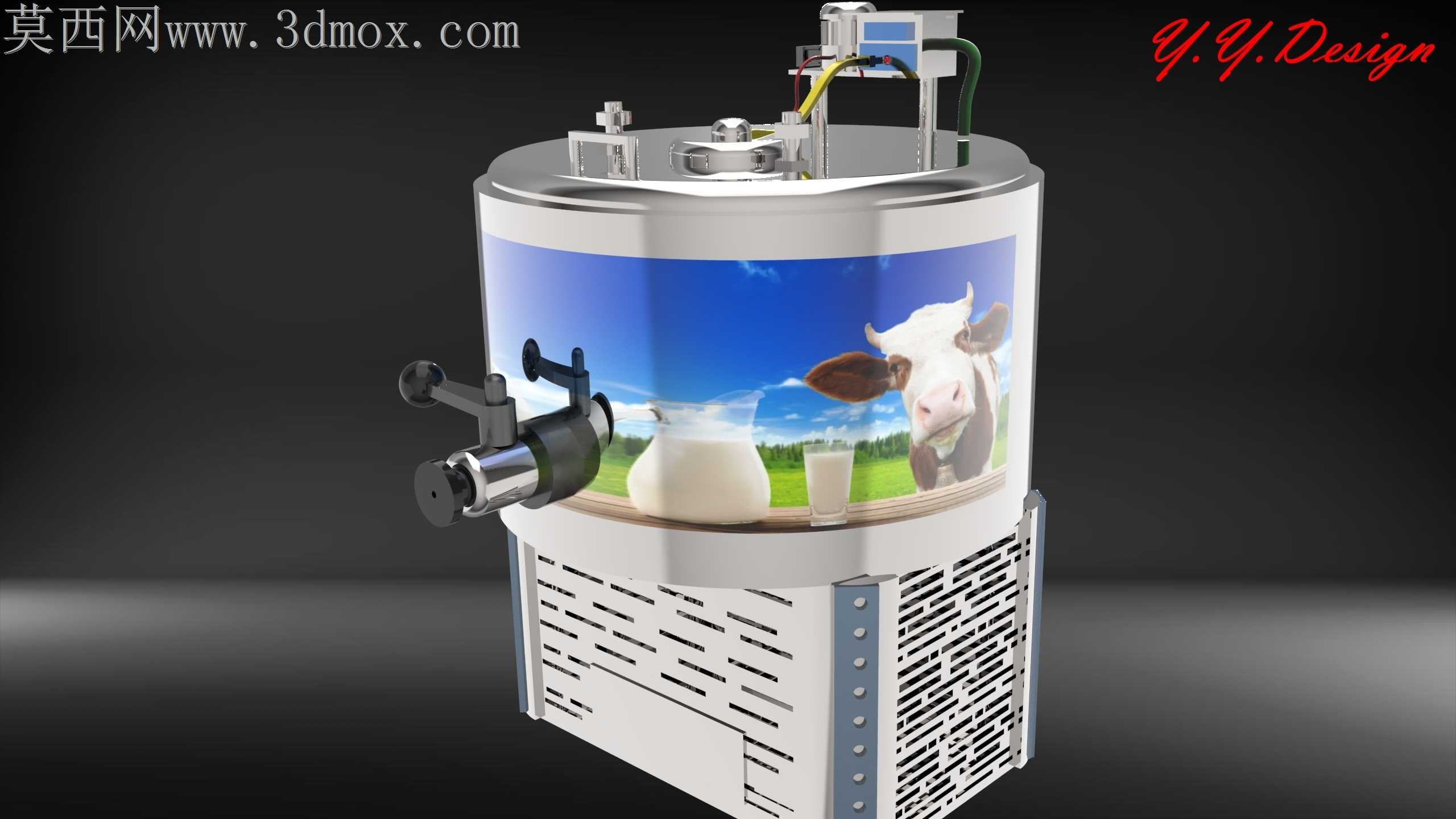

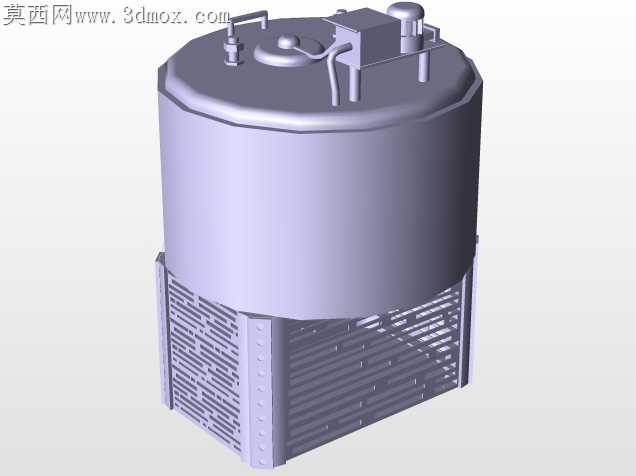

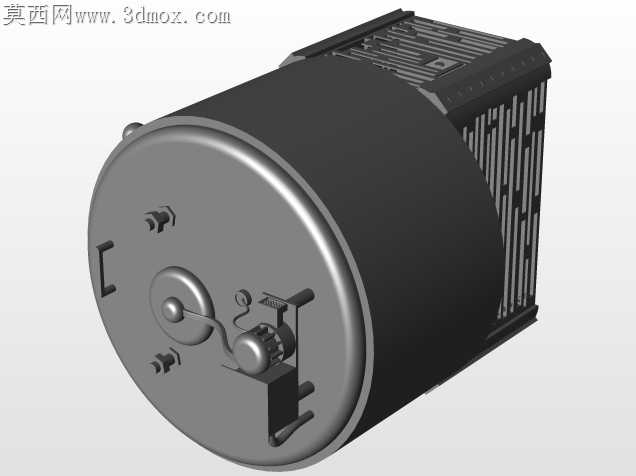

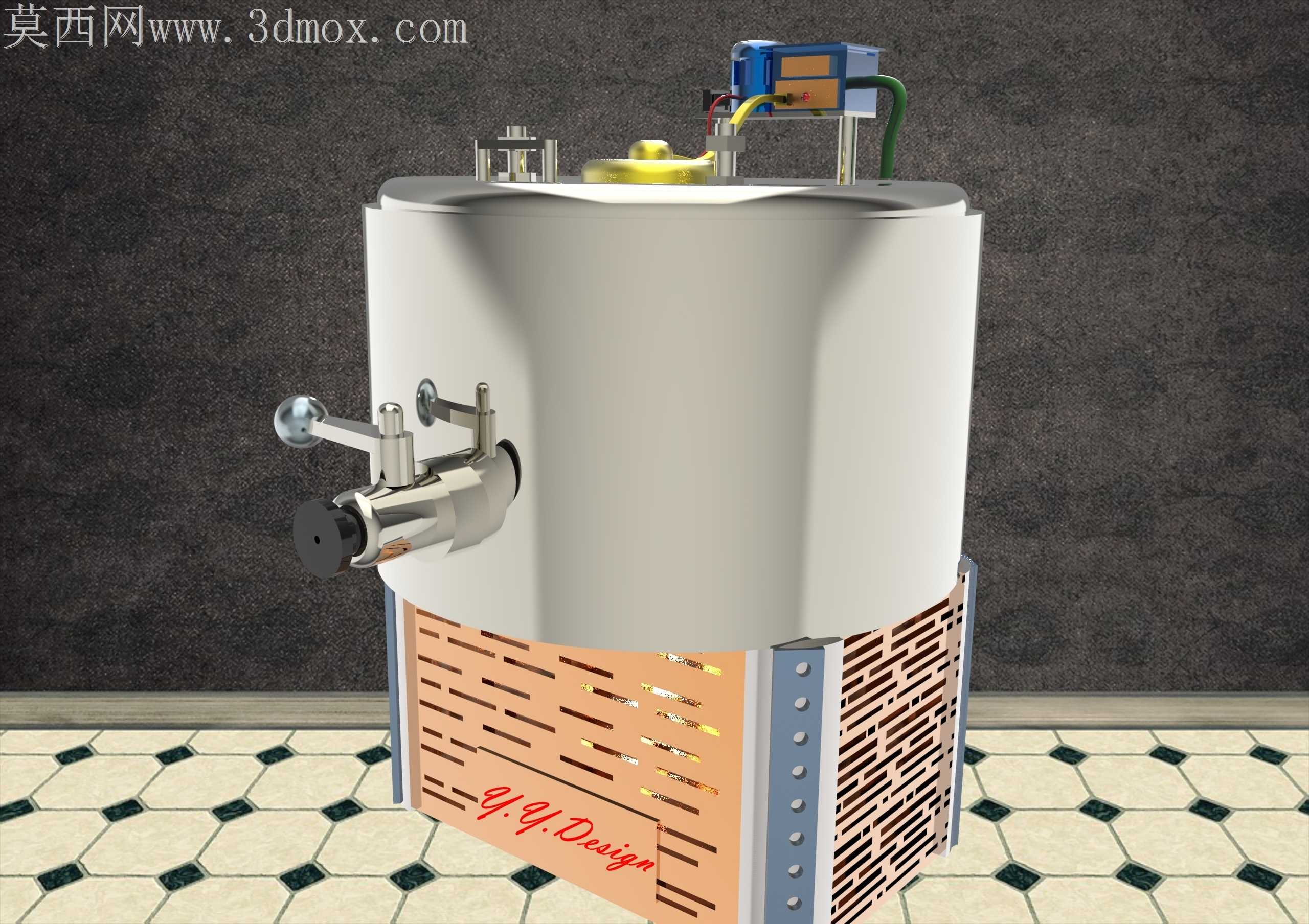

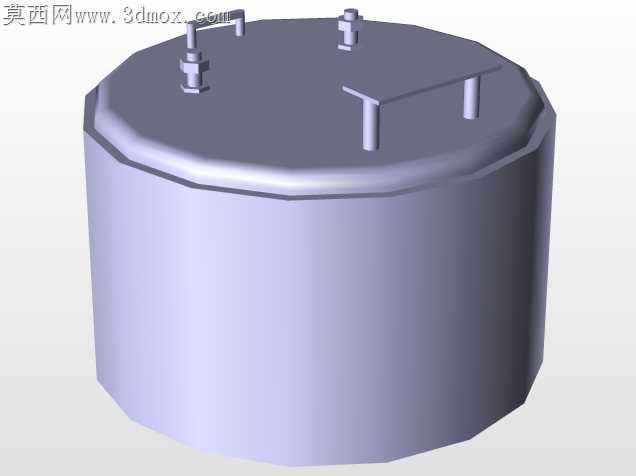

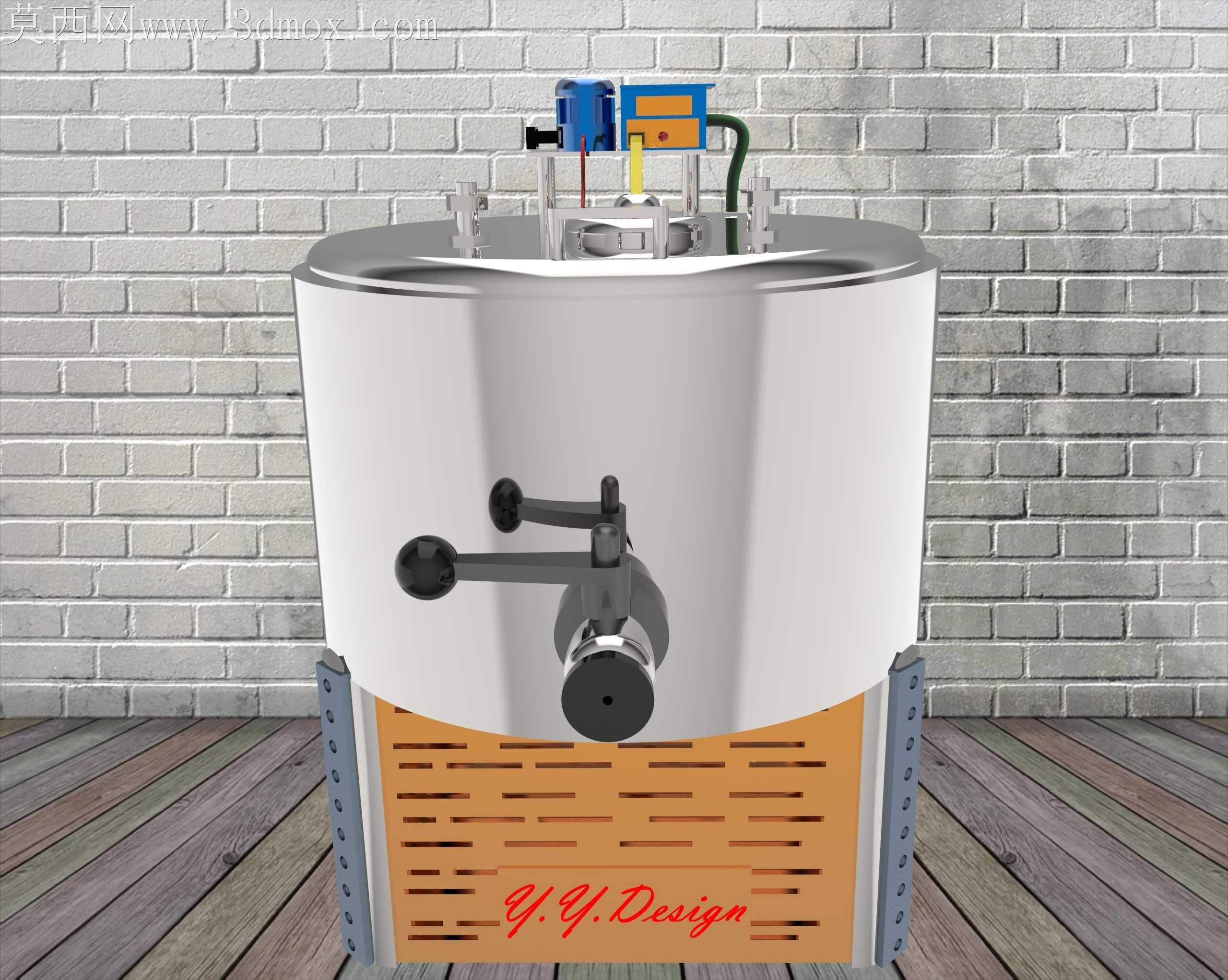

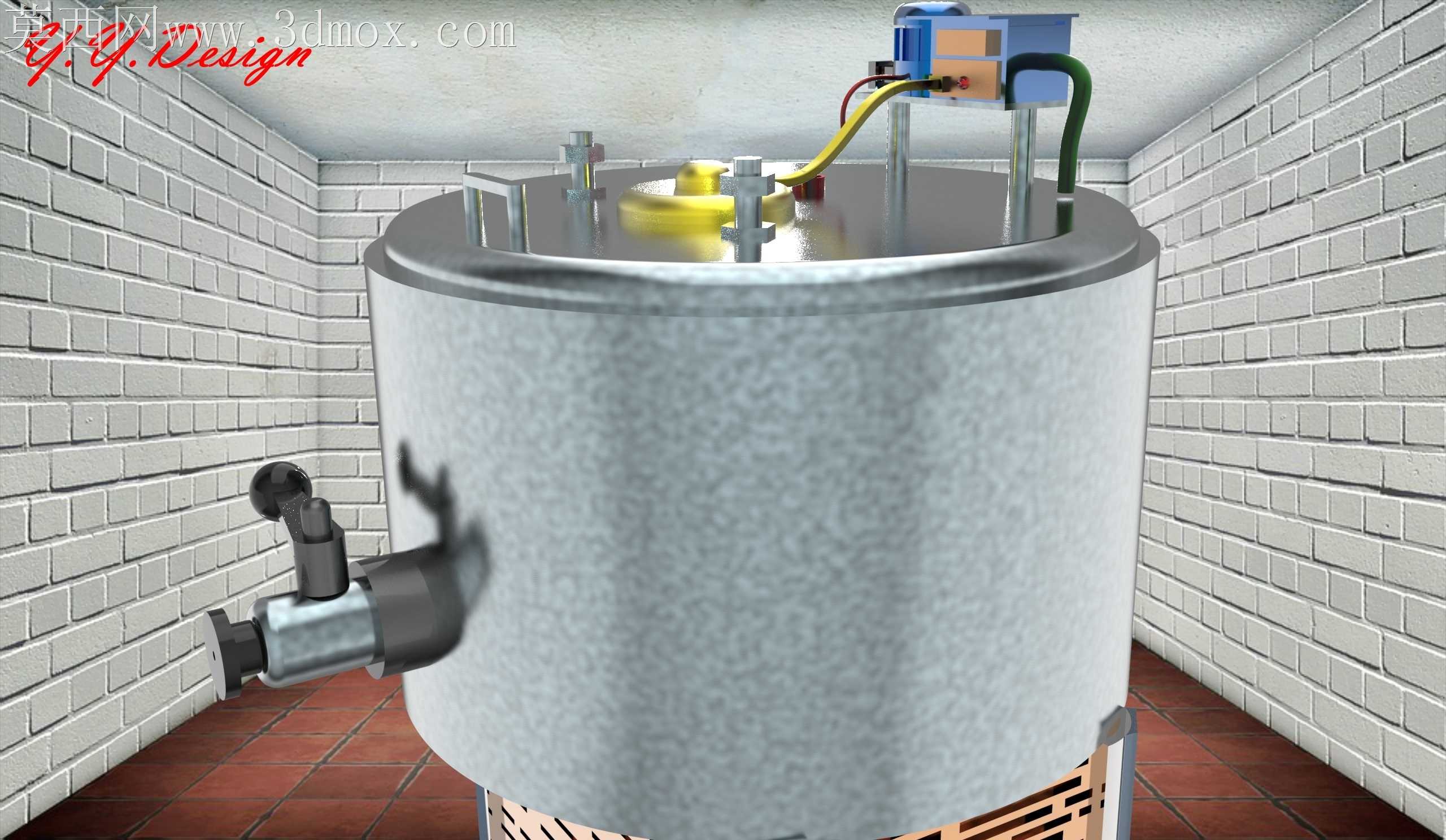

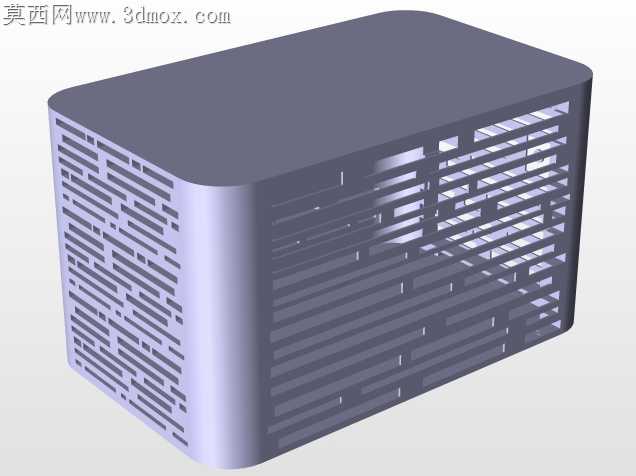

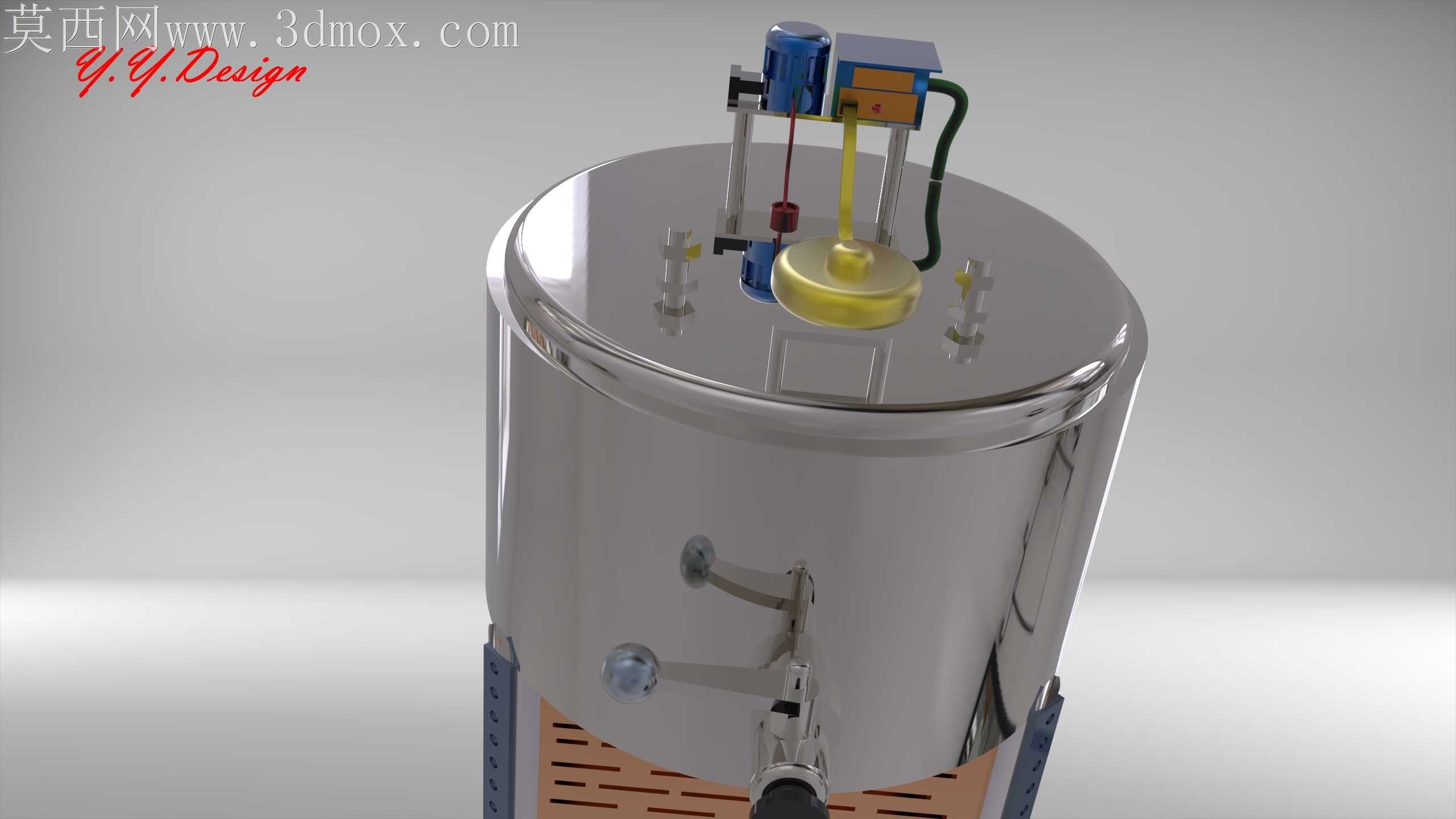

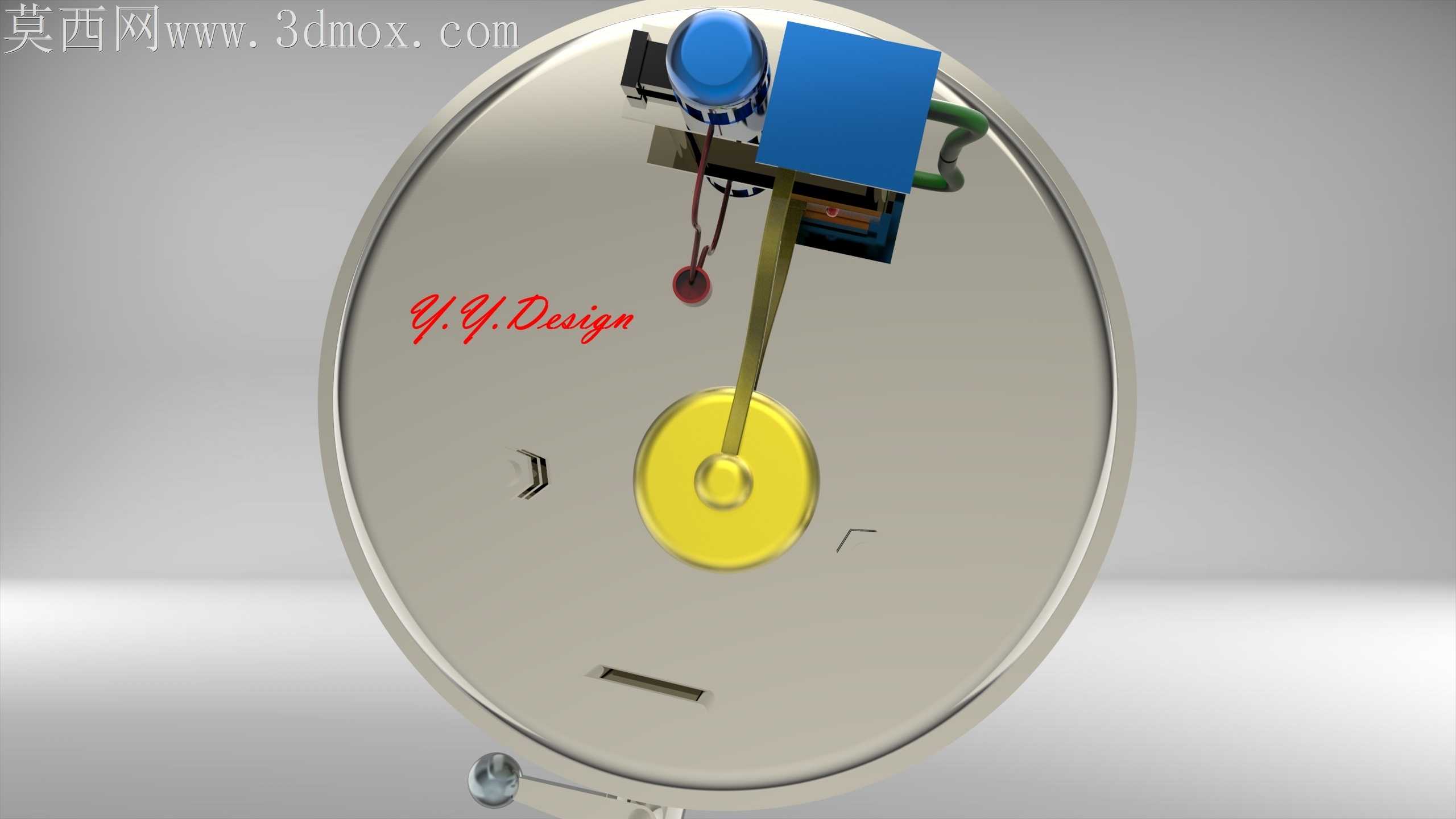

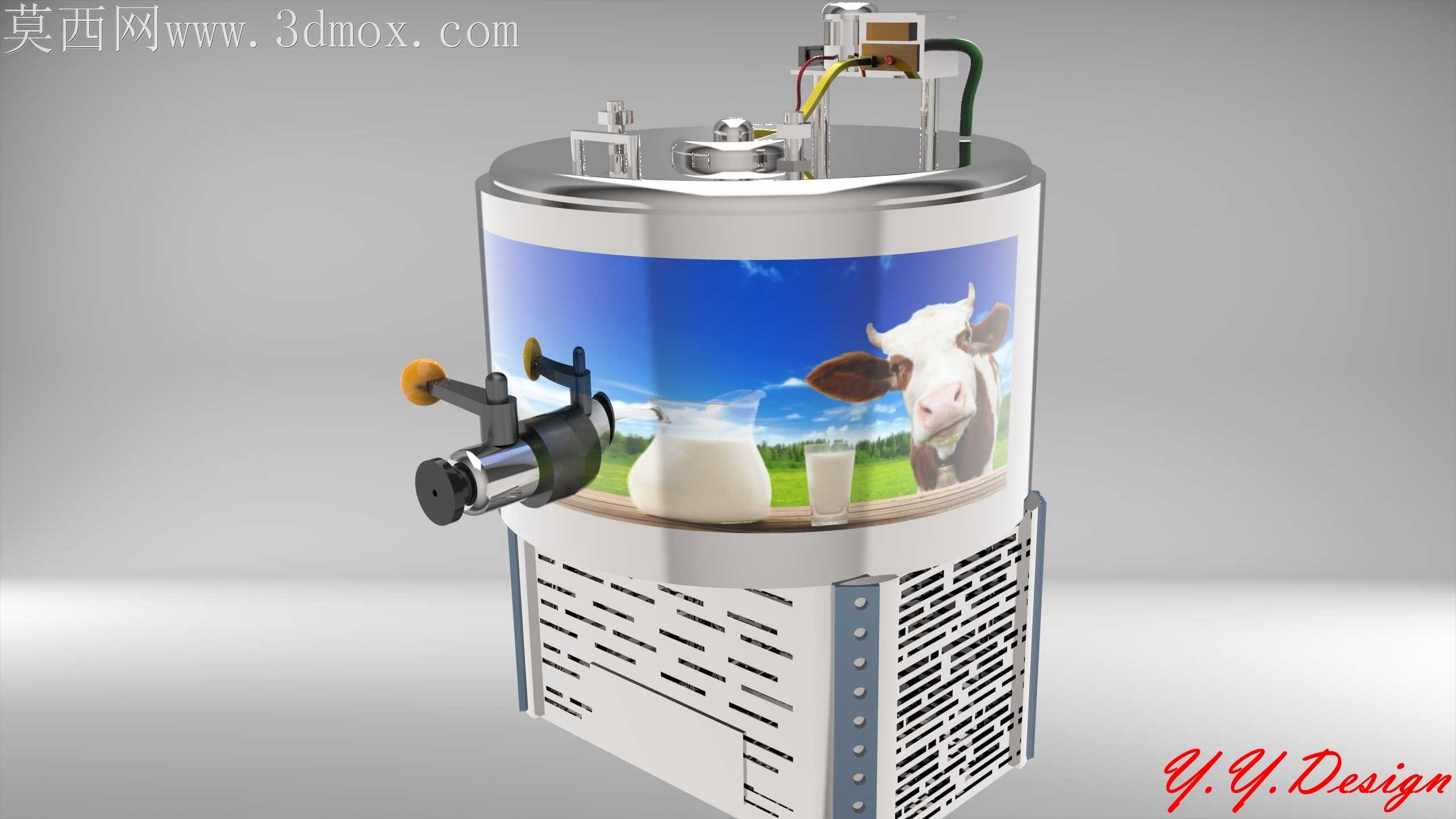

乳品加工现场的储奶设备长期接触生鲜牛乳，既要耐受每日CIP清洗的酸碱腐蚀，又要维持罐内2-4℃的恒定储奶温度，常规焊接罐体常出现焊缝藏污、制冷盲区积奶变质的问题，这款不锈钢储奶罐的结构优化完全围绕现场工况的痛点展开。罐身中段的环形视窗区域没有采用常规的外贴标识方案，而是将印刷层嵌在双层不锈钢筒体的夹层内，既避免了外贴标识长期被清洗液冲刷脱落的问题，也不会在罐内壁形成凸起的卫生死角，内壁全程做镜面抛光处理，所有转角位置都采用R15以上的圆弧过渡，不存在直角缝隙残留奶渍的隐患。下部的制冷机组舱体做了分段式的通风栅格设计，栅格条的倾斜角度经过反复调整，既能保证压缩机散热的通风量，又能避免冲洗地面的水花溅入舱内损坏电气元件，舱体与上部储奶腔的连接法兰处特意加了一圈嵌入式的食品级硅胶密封槽，密封垫完全嵌入槽内不会突出到接触面外，杜绝了密封垫被奶液浸泡老化后脱落碎屑混入奶液的风险。侧装的出奶阀采用快拆式结构设计，阀体内没有残留奶液的死腔，拆卸清洗时不需要额外工具就能将阀芯整体拔出，阀座与罐壁的连接位置做了下沉式处理，安装后阀体内壁与罐体内壁完全齐平，不会出现奶液在阀口位置积存变质的问题。罐顶的人孔、加料口、温度传感器接口都采用统一标准的快装卡盘接口，所有接口的焊接位置都做了内外双面抛光处理，焊接时采用氩弧焊充氩保护工艺，避免焊缝内侧出现氧化层影响卫生等级。罐体下部的支撑脚做了可调节的防滑脚垫设计，能适应车间地面不平整的安装场景，调整后罐体保持水平状态，不会出现罐内奶液局部滞留排不净的问题。制冷夹层的冷媒流道采用螺旋环绕式排布，冷媒从罐体下部进上部出，能保证罐内各个位置的奶液温度均匀，不存在局部温度过高导致奶液变质的制冷盲区，流道与内胆外壁采用激光焊接工艺，焊接变形量控制在0.2mm以内，不会因为焊接变形导致内胆出现凹凸不平的积液区。
