带压力表款气源压力调节过滤装置

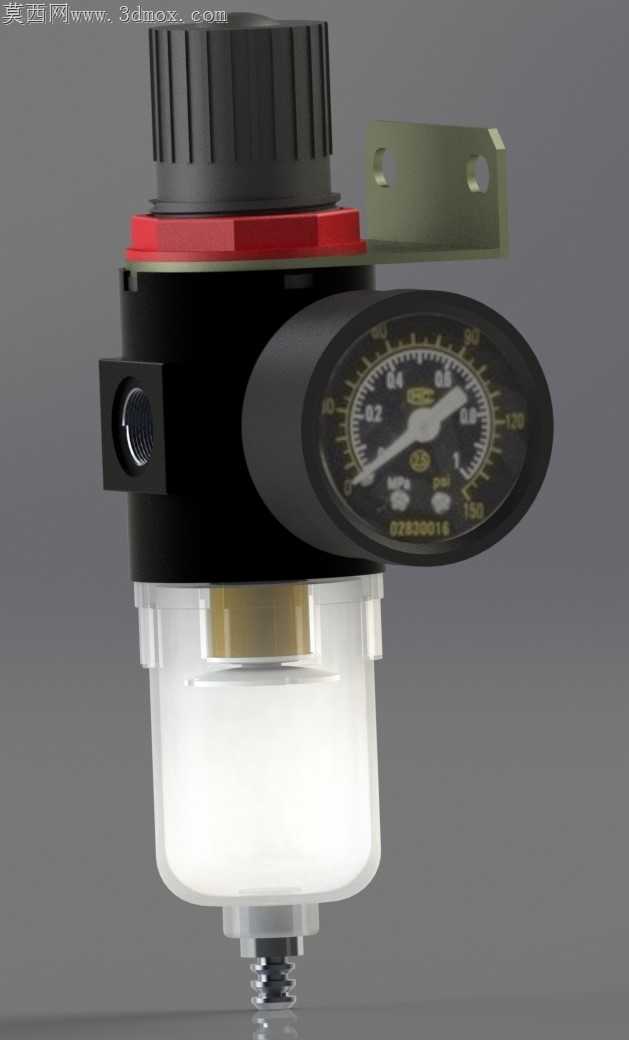

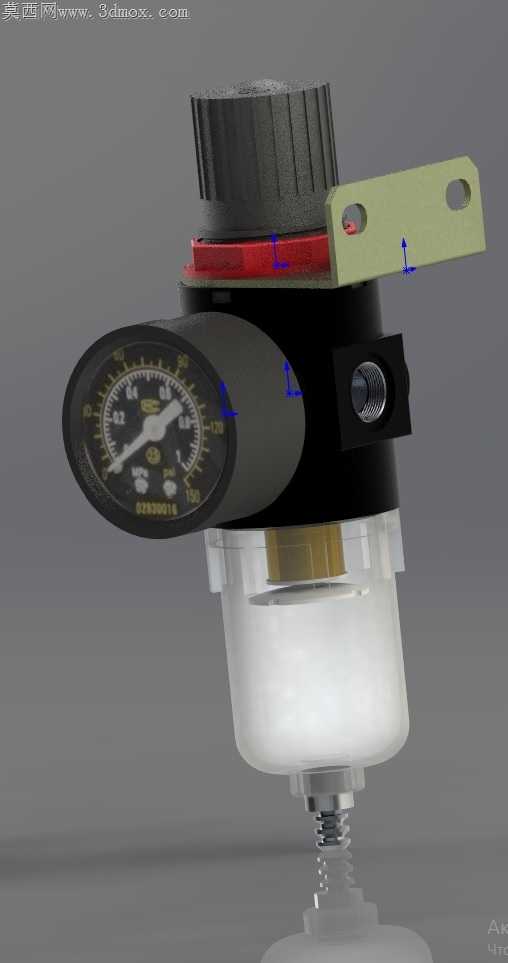

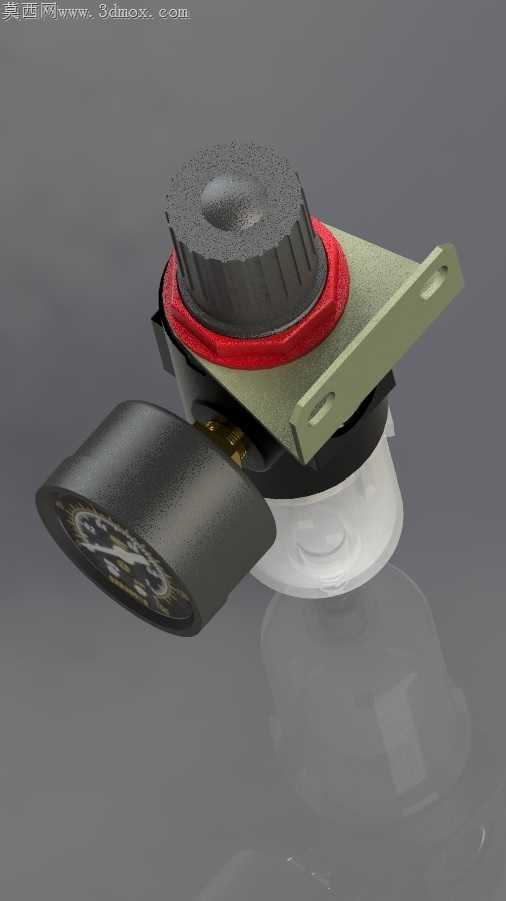

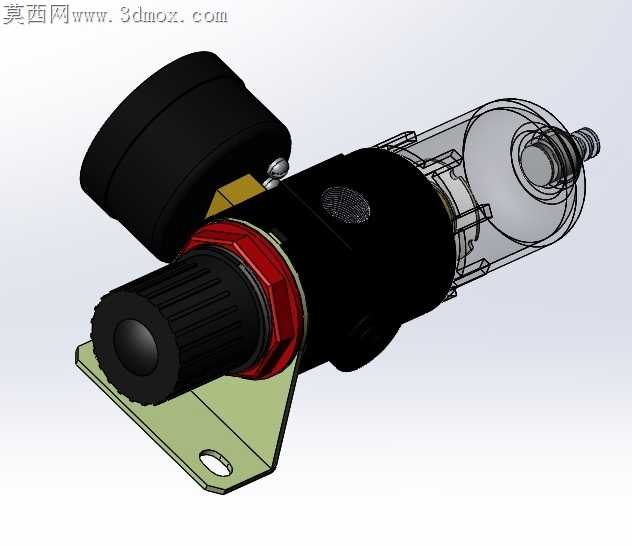

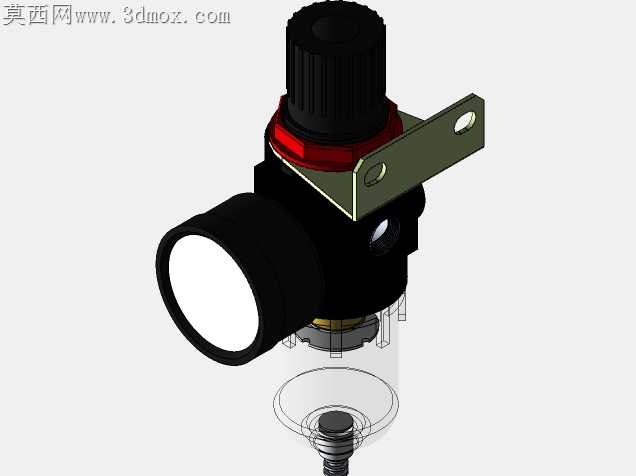

车间气动管路里最容易出问题的就是调压过滤环节，早年用的老款调压阀经常出现调压旋钮打滑、滤杯密封渗漏、压力表指针卡滞的问题，这款结构在加工适配层面做了不少针对性的取舍。顶部的滚花调压旋钮没有做夸张的防滑齿，齿距控制在1.2mm，深度0.8mm，刚好适配戴薄劳保手套的操作触感，不会因为齿太尖锐刮破手套，也不会因为齿太浅拧不动，旋钮和阀体衔接的红色密封挡圈特意做了0.3mm的过盈量，压装的时候不用额外涂密封胶，靠橡胶自身的形变就能挡住车间里的金属粉尘进入调压弹簧腔，避免弹簧积灰卡涩导致调压失准。侧面的压力表没有做嵌入式安装，而是通过侧向的转接头探出阀体，表壳和阀体之间留了2mm的间隙，加工的时候不用在阀体上铣出复杂的表座沉孔，直接攻1/4的管螺纹就能完成装配，既降低了阀体的CNC加工时长，也方便后期压力表损坏的时候直接拧下更换，不用拆解整个阀体。下方的透明滤杯采用旋扣式连接，和阀体衔接的位置做了三道环形密封槽，槽的边缘特意做了R0.5的圆角，不会在旋紧的时候割伤O型密封圈，滤杯底部的排水旋钮做了加长的拨片，手上沾了油污的时候也能轻松拨开排水，不用找螺丝刀撬动。侧方伸出的金属安装支架做了两个长圆形安装孔，孔位公差放宽到±0.2mm，现场安装的时候就算安装板上的孔位有小偏差，也能顺利穿入螺丝固定，不用重新扩孔。阀体上的进出气接口做了内螺纹倒角，拧入气管接头的时候不会刮伤接头的密封螺纹，避免出现螺纹处漏气的隐患。滤杯内部的导流罩特意做了倾斜的导风角度，压缩空气进入之后会沿着杯壁旋转，把冷凝水和杂质甩到杯壁上滑落，不会直接冲击滤芯导致滤芯过早堵塞，这个角度在加工的时候不需要复杂的模具抽芯，直接靠注塑模的斜顶就能成型，量产的时候良率能提升不少。压力表的表盘刻度做了高对比度的黄红警示区，现场巡检的时候隔着两三米就能看清压力是否在正常区间，不用凑到跟前去数刻度。
