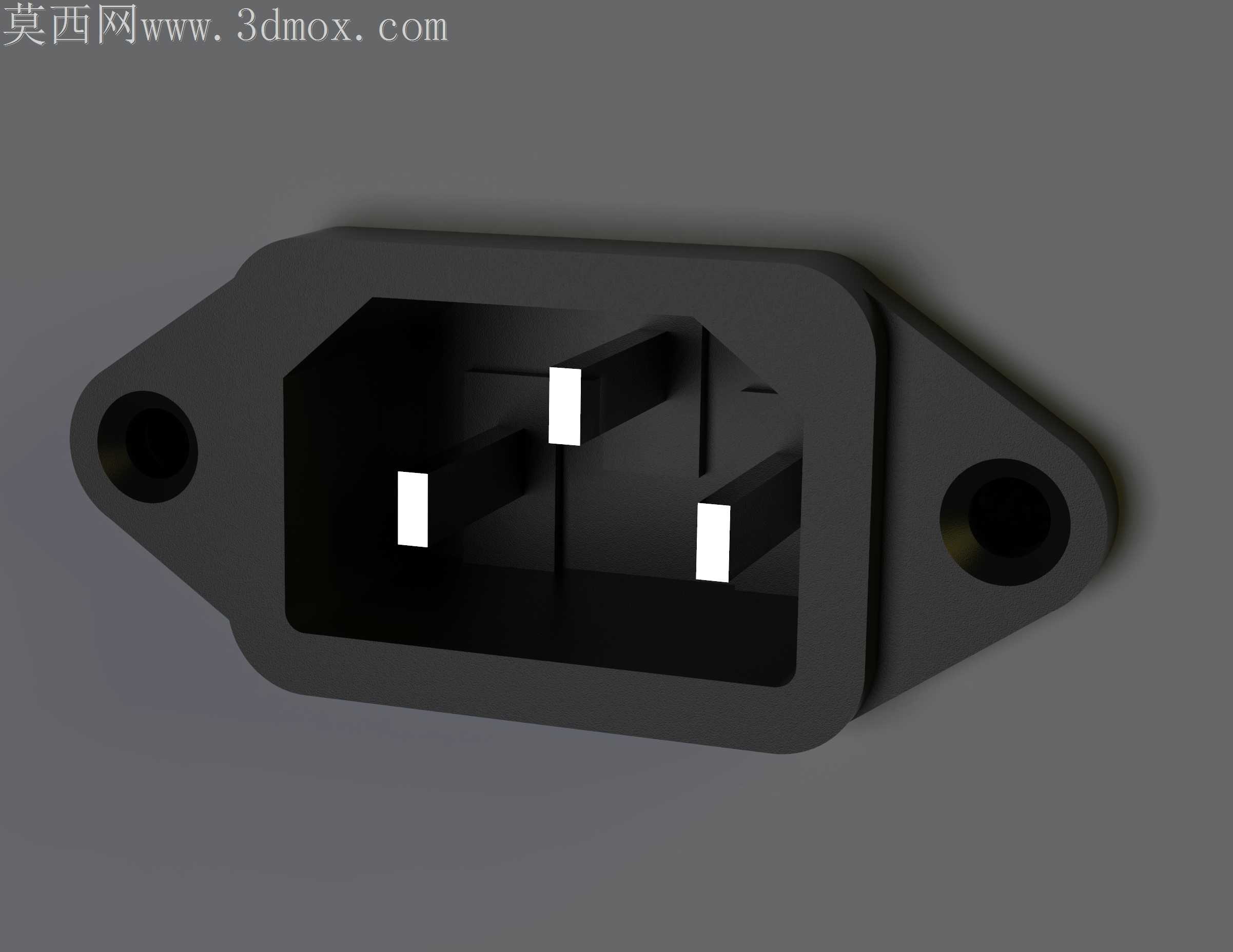

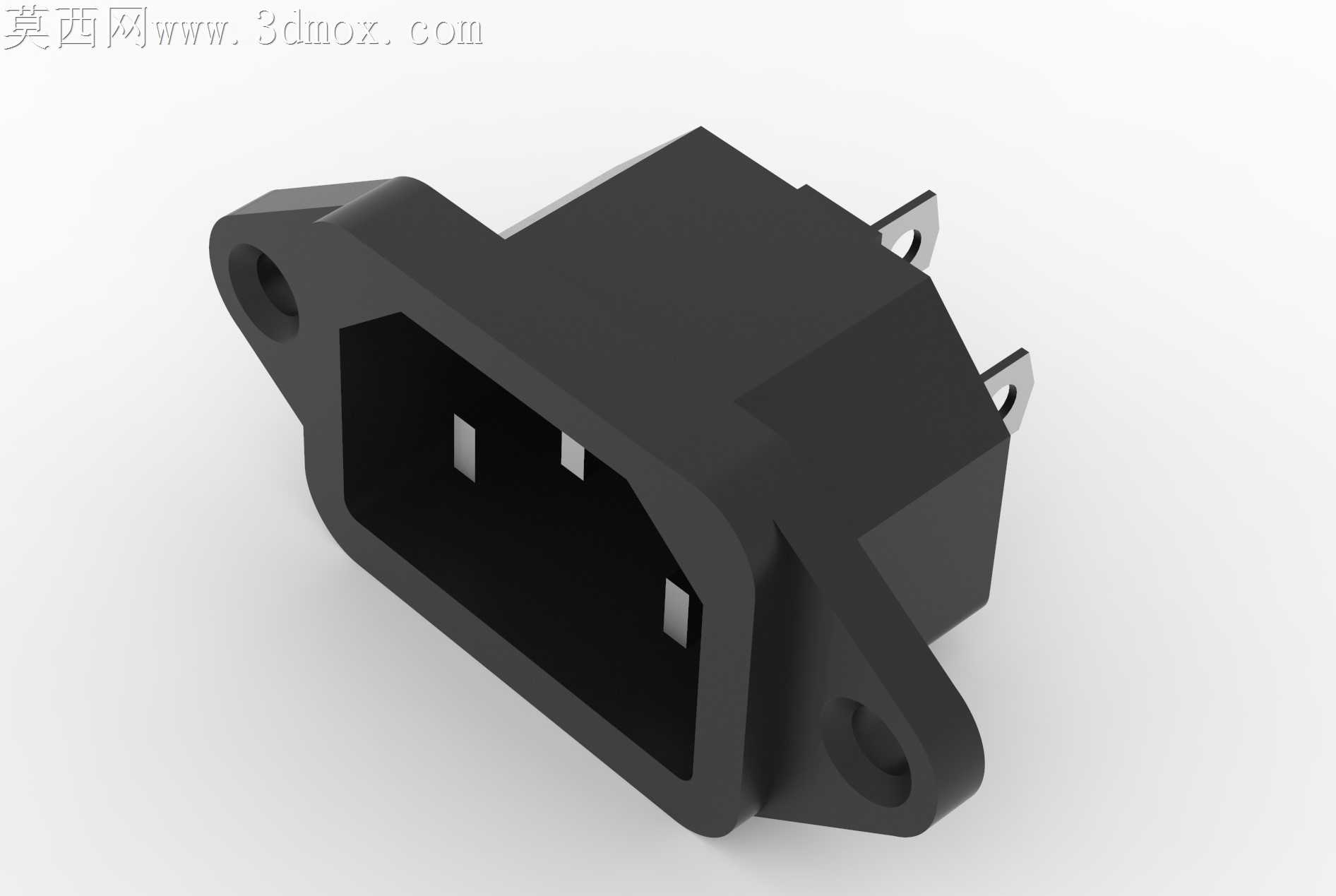

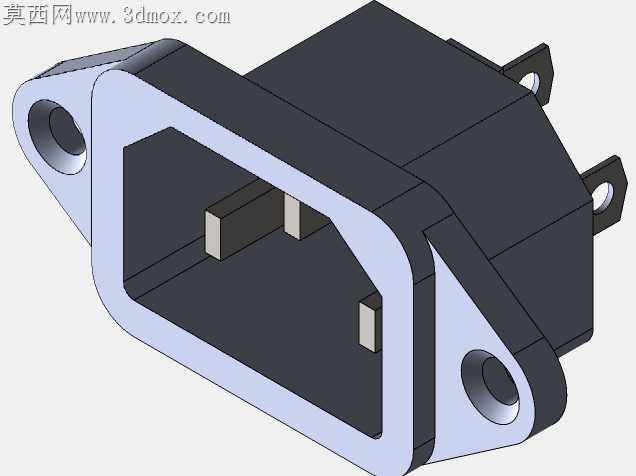

带固定耳220V三针品字电源接插件

常规卡扣式品字电源座在工控设备长期震动工况下，常出现壳体松脱、插针偏移导致的接触不良问题，这款带两侧安装固定耳的三针AC接插件，在结构设计阶段就针对这类现场痛点做了适配优化。两侧带沉孔的固定耳与主体壳体做了一体化的加强筋过渡，没有采用常见的拼接式耳片结构，避免长期受震动应力后耳片与主体连接处出现裂纹，沉孔深度刚好容纳M3盘头螺丝的头部，安装后螺丝端面不会突出壳体平面，不会干涉后续插头的插拔动作，也不会因为螺丝突出刮伤设备内部的布线。插针与壳体的嵌合位置做了0.15mm的环形凸台限位，插针压入壳体后凸台会卡在插针的定位卡槽内，哪怕设备运输过程中受到外力冲撞，插针也不会出现轴向窜动，避免后期焊接导线时插针移位导致的内部短路。插孔内部的导向斜面做了15度的倾角处理，插头插入时不需要完全对准孔位就能顺着斜面滑入配合位置，日常运维时盲插也能顺利对接，不会因为强行对位导致插孔内部的弹片变形。壳体边缘的所有棱角都做了R0.3的圆角处理，注塑生产时不会出现尖锐的飞边，装配工人拿取时不会被割伤，也避免飞边脱落掉入设备内部造成电路隐患。插针伸出壳体的长度控制在6.2mm，刚好适配常规PCB板的焊接孔位或者导线冷压端子的压接长度，不会因为插针过长导致相邻针脚的绝缘距离不足，也不会因为过短造成焊接面积不够、导线拉扯后脱落。壳体选用的阻燃PA材质在建模时就预留了0.2%的注塑收缩率，成型后的壳体尺寸偏差控制在0.1mm以内，和设备面板的安装开孔配合时不会出现过紧装不上或者过松晃荡的问题。插孔内部的弹片卡位位置做了微小的凸起限位，插头插入到位后会有清晰的段落反馈，运维人员不需要反复确认就能判断是否插紧，避免虚接导致的接头发热问题。固定耳的安装孔中心距严格按照通用工控设备的面板开孔标准设置，可以直接替换市面上同规格的老旧插座，不需要重新在设备面板上打孔，降低现场改造的工作量。
