1/8规格外螺纹气动快插接头结构设计

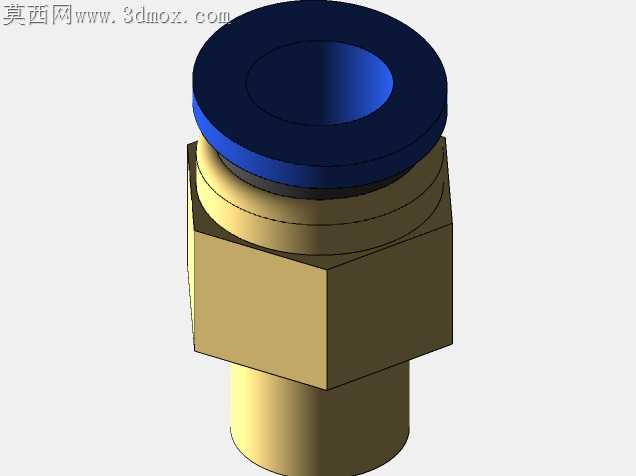

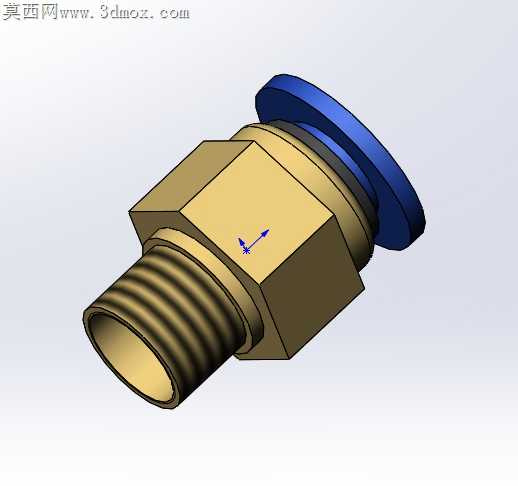

气动管路现场装配最常遇到的痛点，就是接头拧入时六角受力面打滑、气管插入后密封唇口偏磨漏气，这款1/8规格快插接头的结构细节，刚好对准这些现场频发的问题做了适配调整。六角本体的对边尺寸没有照搬通用快插的偏小公差，特意留出了0.2mm的扳手贴合余量，现场用呆扳手拧入气动阀块的时候，不会因为对边间隙过大蹭伤阀块安装面的镀锌层，也能避免扳手滑脱刮伤操作人员的手部。外螺纹段的收尾处没有做尖锐的退刀槽，而是改成了15度的过渡倒角，拧入内螺纹孔时不会刮伤螺纹孔入口的密封面，缠生料带的时候也不会被退刀槽的锐边勾扯生料带碎屑，杜绝碎屑掉进气路造成电磁阀卡滞的隐患。蓝色的卡簧压圈做了0.3mm的轴向限位凸台，压入本体的时候不会因为装配力过大压歪内部的卡爪，气管插到底之后，卡爪能均匀咬住气管外壁，不会出现单侧咬入过浅、通气后气管崩脱的问题。六角本体和卡簧压圈之间的密封槽宽度做了0.1mm的负公差，装入O型圈之后有足够的压缩量，哪怕车间气源带有少量冷凝水、长期处于0.8MPa的工作压力下，也不会从压圈和本体的配合缝隙处漏气。螺纹入口处的内孔做了圆角过渡，气管插入时不会被锐边割伤外壁，长期插拔也不会出现气管端部开裂的问题。卡爪的齿形做了钝化处理，咬入气管外壁的深度控制在0.15mm左右，既保证足够的拉拔力，需要更换气管的时候也能轻松按下压圈拔出气管，不会因为齿形过尖咬碎气管外壁造成残渣掉进气路。这类小规格快插接头最容易被忽略的就是内部的通气道顺滑度，这款接头的内孔没有做台阶突变，压缩空气流过时不会产生紊流噪音，车间设备密集排布的时候，能有效降低气路的整体噪音水平。本体选用黄铜材质的壁厚也做了针对性调整，六角最薄处的壁厚达到2.5mm，哪怕现场安装时扳手用力过大，也不会出现本体开裂的问题，适配车间里常见的PU气管、尼龙气管的使用场景，不需要额外更换密封件就能直接装配使用。
