卧式食品级鲜奶储运罐体结构设计

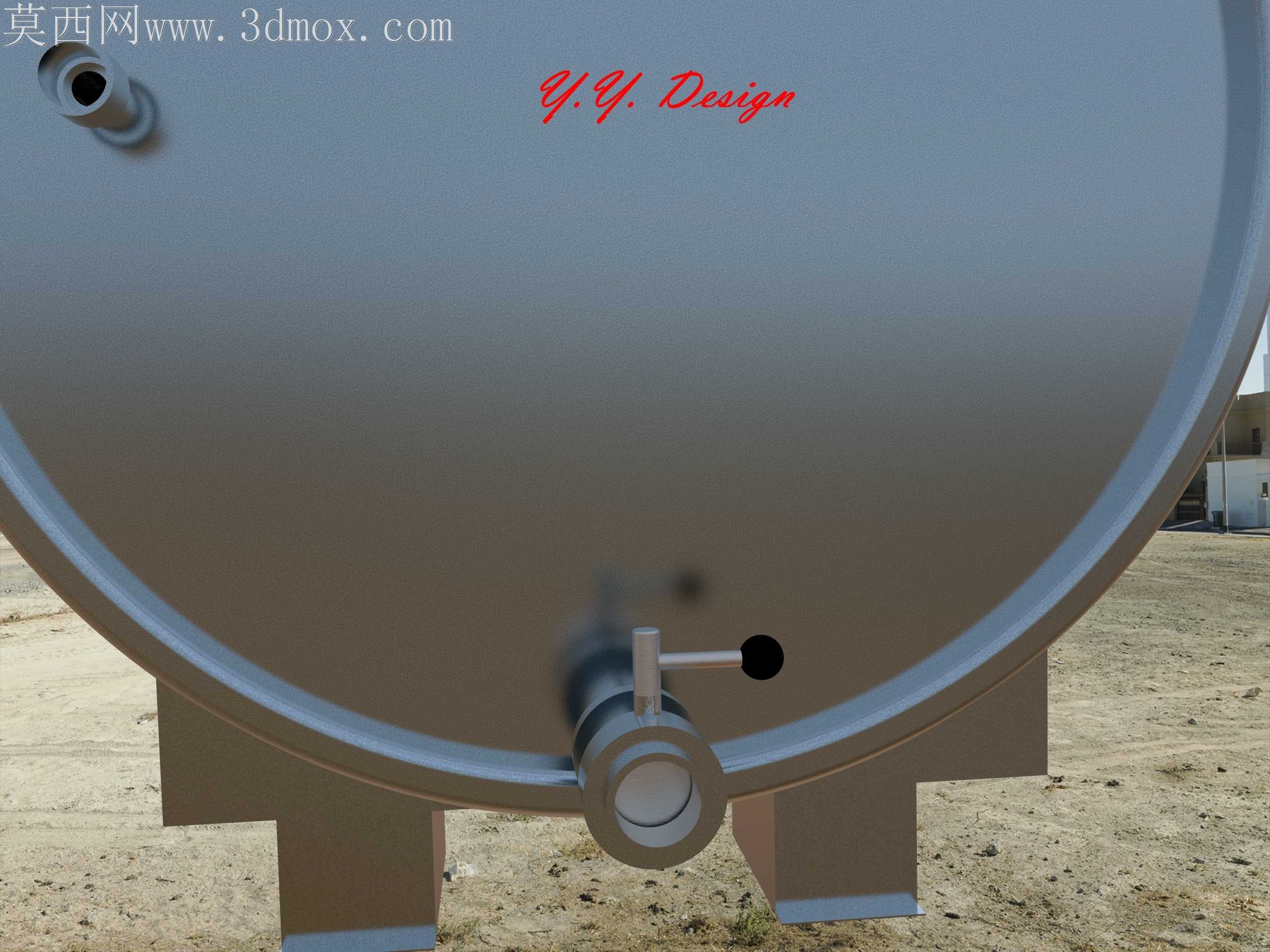

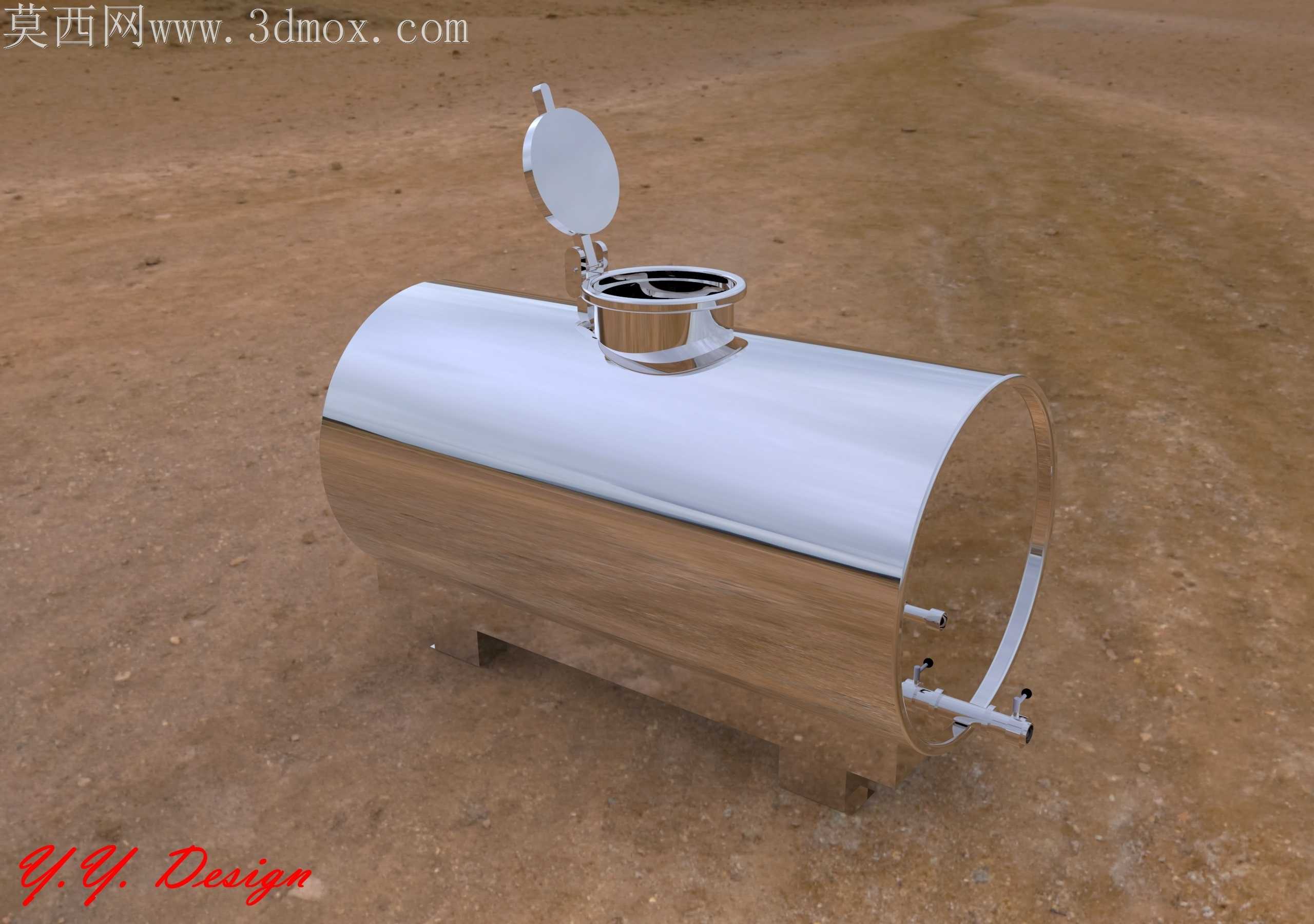

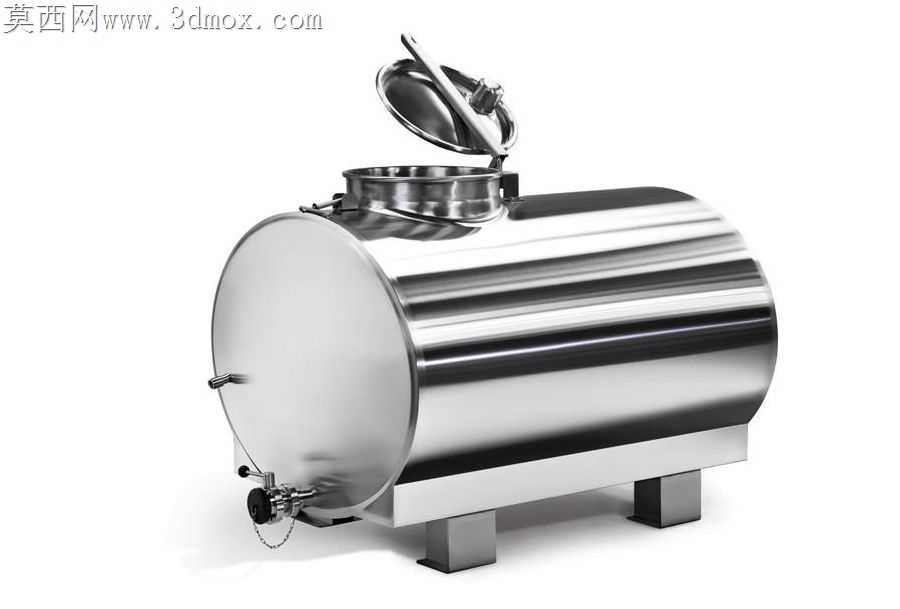

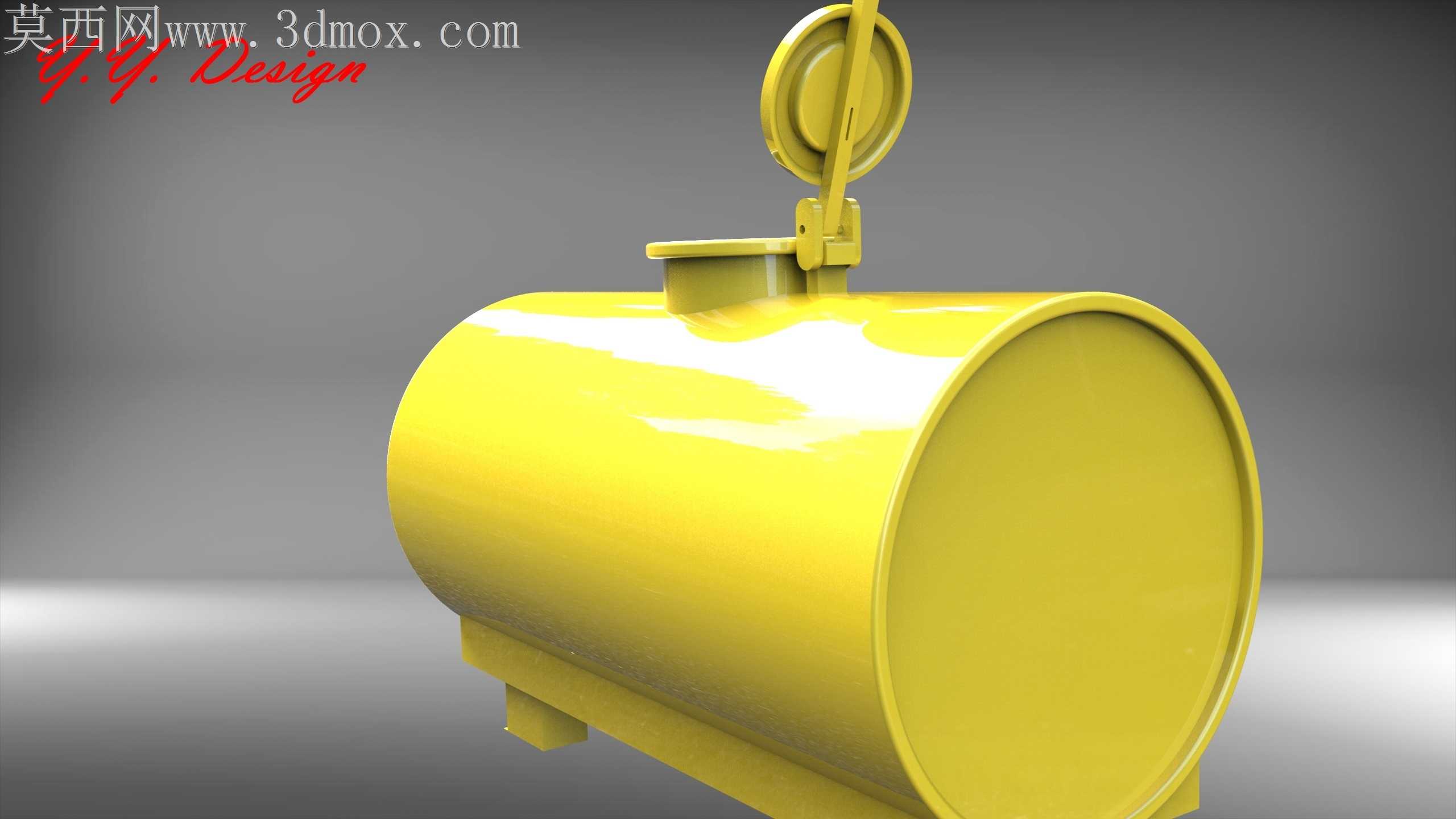

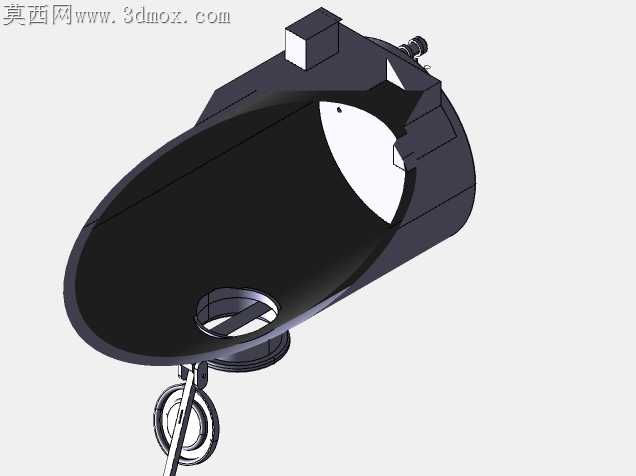

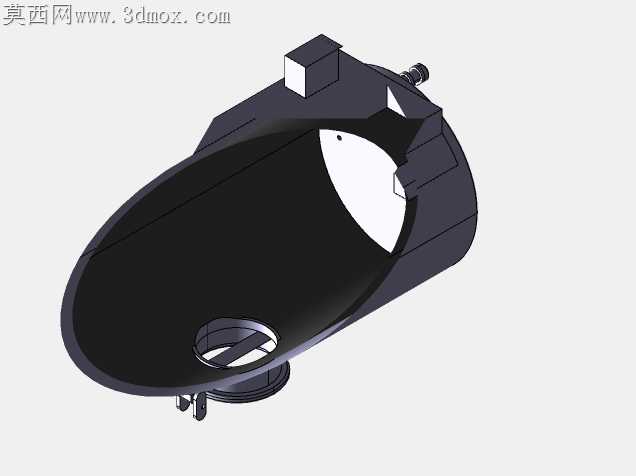

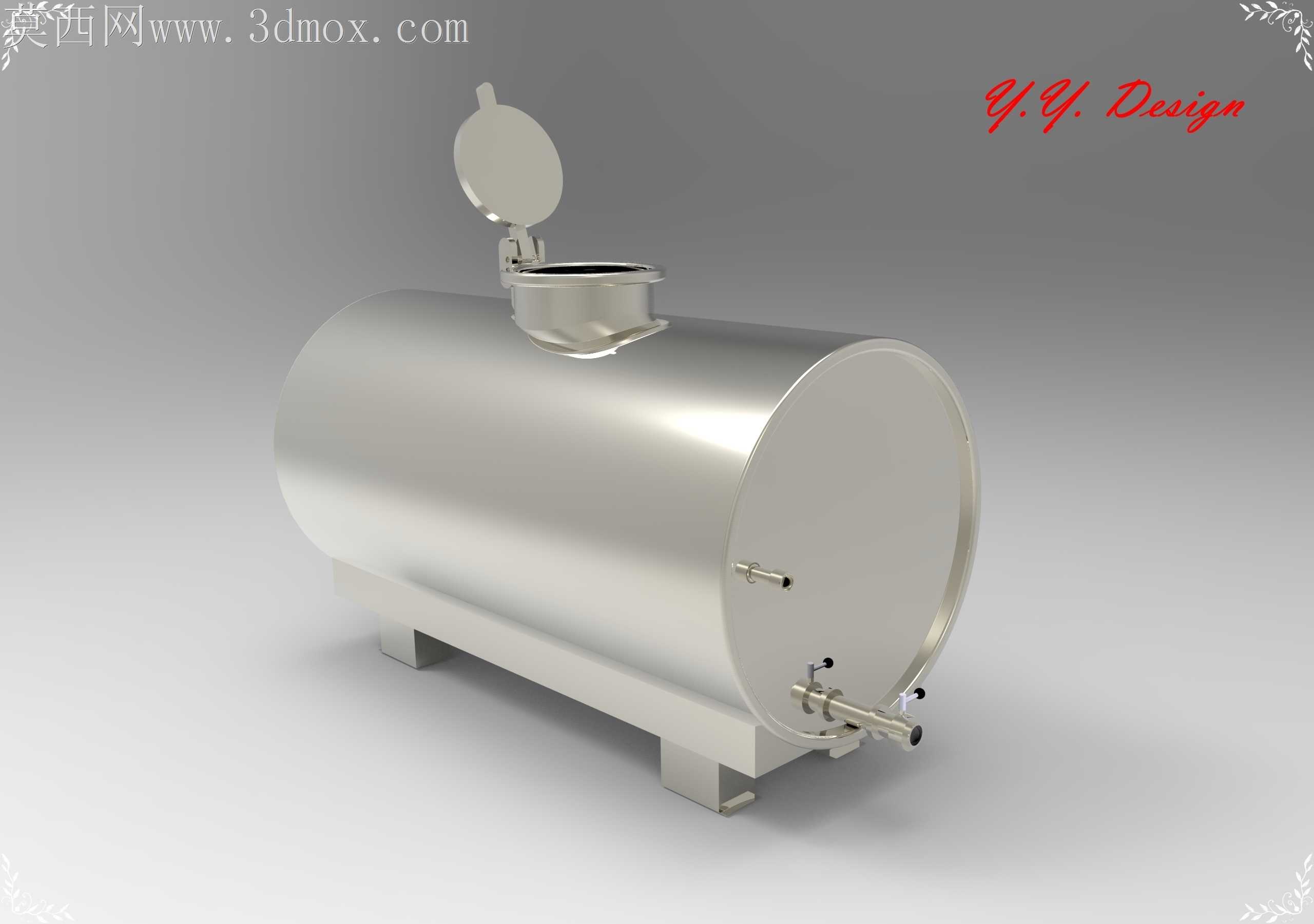

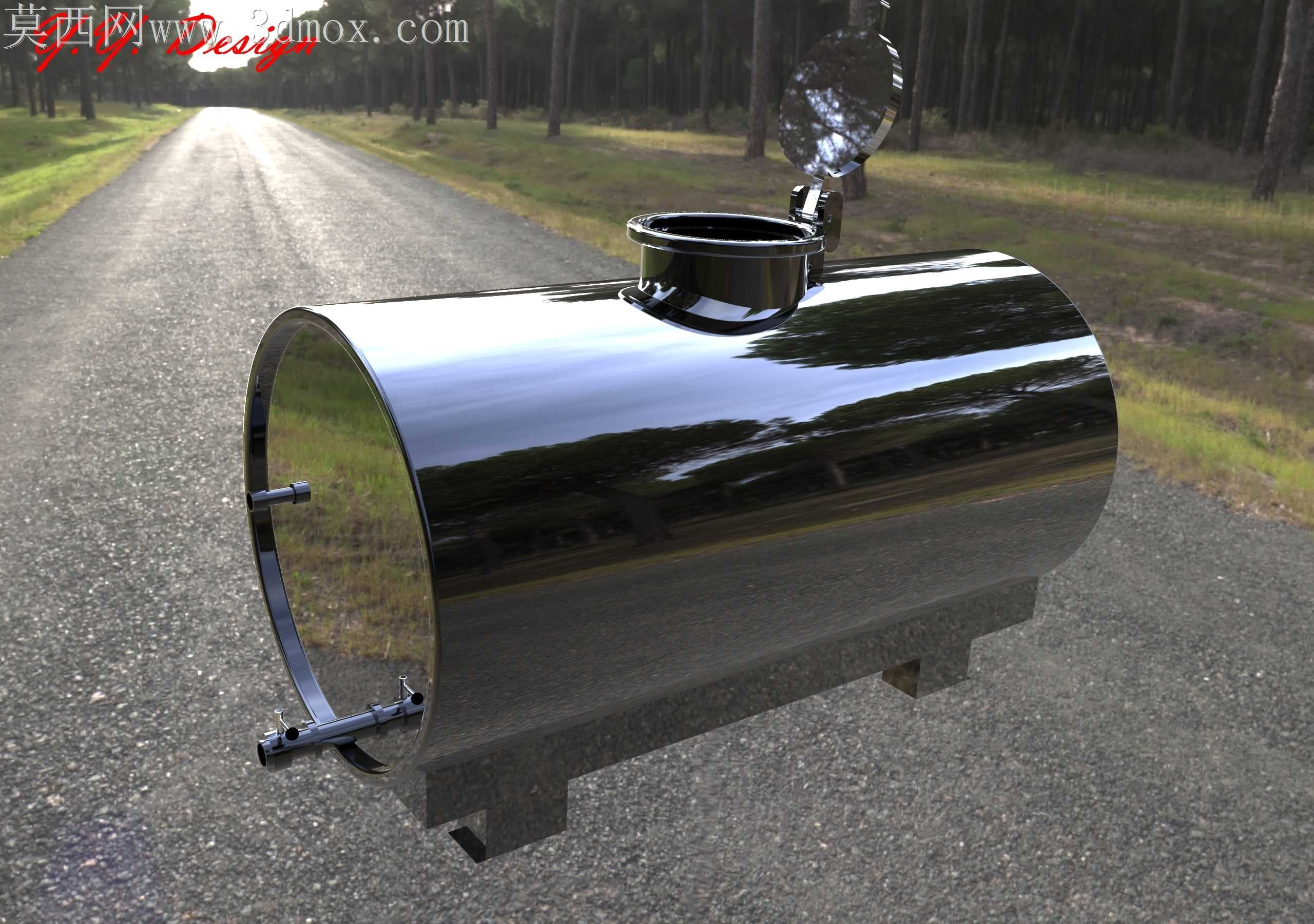

鲜奶运输环节最容易被忽略的加工痛点，是罐体焊缝处的奶垢残留与应力集中问题，常规直筒罐体端盖采用直角拼焊的结构，不仅清洗时存在卫生死角，车辆行驶过程中罐内液体晃动带来的交变载荷，还会在焊缝位置形成长期应力拉扯，用不到两年就容易出现焊缝开裂、渗液的问题。这款卧式储运罐的端盖采用大弧度旋压成型结构，端盖与筒身的拼接位置预留了3mm的焊接坡口，焊后可以通过内壁滚压工艺把焊缝打磨到与母材齐平，完全消除直角缝隙带来的卫生隐患，同时圆弧过渡的结构能把液体晃动的冲击力均匀分散到整个筒身环向，不会在局部焊缝位置形成应力集中。顶部的人孔盖采用快开铰链结构，铰链转轴位置做了偏心限位设计，开盖时盖板会自动停在最大开启角度，不会因为车辆倾斜或者外力磕碰突然回落砸伤操作人员，人孔的密封槽采用内嵌式梯形结构，搭配食品级硅胶密封圈，锁紧后能承受0.2MPa的内部压力，不会在运输颠簸过程中出现漏液、外界杂质进入罐内的问题。底部的出料口没有采用常规的侧装直角阀门，而是把出料管延伸到罐内最低点，管口做了45度斜切处理，卸奶时不会在罐底残留积液，阀门与罐体的连接位置采用活接法兰结构，后期更换密封件或者清洗阀门时不需要切割管路，日常维护效率能提升六成以上。罐体底部的支撑鞍座做了加宽处理，鞍座与罐体接触的位置垫了5mm厚的食品级橡胶垫，既可以避免金属硬接触磨破罐体外壁的抛光层，还能缓冲车辆行驶过程中的振动，减少罐体与车架之间的共振磨损。鞍座上的安装孔做了长圆孔设计，装车时可以根据不同车型的大梁间距微调安装位置，不需要现场重新钻孔适配，降低改装时的加工难度。罐体侧面的液位计接口、清洗口都做了内凹处理，接口端面不超出罐体外壁的最大轮廓，车辆在狭窄牧场道路会车时，不会因为路边树枝或者障碍物刮碰损坏外接管路。所有外露的金属零部件都采用304不锈钢材质，外表面做了镜面抛光处理，不仅不容易沾附灰尘，日常冲洗时一冲即净，符合食品储运设备的卫生要求。筒身的壁厚做了差异化设计，中部受液体晃动力最大的位置壁厚比两端厚1mm，既保证整体结构强度，又不会过度增加罐体自重，能在合规载重范围内提升鲜奶的实际运载量。
