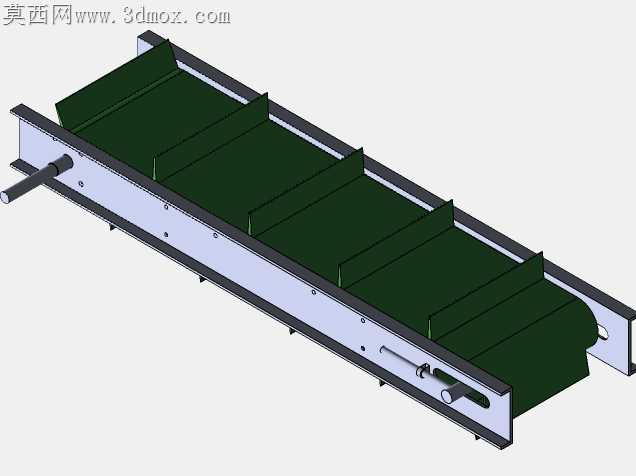

带张力调节杆1.5米挡边皮带输送设备

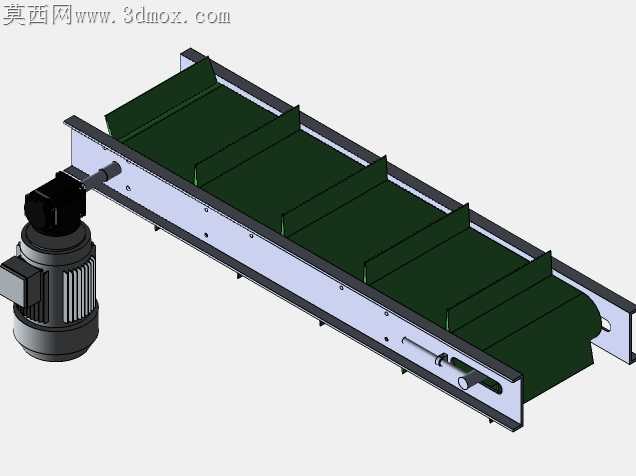

散料输送现场常遇到皮带跑偏、挡边卡料、张紧失效的问题，这套1.5米规格的挡边带式输送结构，在加工适配层面做了不少针对性的细节调整。机架采用折弯型材拼焊，侧板上预留的安装孔位全部按激光下料公差做了0.2mm的余量补偿，避免焊接变形后辊筒轴穿装卡滞，侧板与横撑的连接位特意避开了皮带运行的摩擦区域，焊后打磨的焊道高度控制在0.1mm以内，不会剐蹭皮带背面造成异常磨损。驱动端的电机安装座做了腰型孔设计，安装时可以微调电机轴与主动辊的同轴度，抵消加工带来的轴系偏差，避免联轴器长期运行出现异响断轴。皮带表面的等距挡边采用热压贴合工艺，挡边高度刚好适配常见的颗粒状、小块状散料输送，不会因为挡边过高造成卸料残留，也不会因为挡边过低出现爬坡撒料的情况。机架下部的张力杆采用螺纹调节结构，调节行程预留了80mm的余量，既能满足新皮带安装时的拉伸张紧需求，也能覆盖皮带老化伸长后的张紧补偿，调节端的锁紧螺母采用双螺母防松结构，设备长期运行不会因为振动出现张紧力松弛。从动辊的两端采用带座外球面轴承安装，轴承座的安装位同样做了微调余量，配合张力杆调节时可以自适应找正，避免辊筒偏斜造成皮带跑偏。接料端的导料槽边缘做了圆弧过渡，不会刮擦输送的物料，也避免尖锐棱角割伤操作人员。整套结构的所有外露加工面都做了喷塑处理，适配车间多尘、偶尔有溅水的工况，紧固件全部采用镀锌标准件，后期维护更换不需要单独定制配件。皮带下方的托辊间距按150mm排布，承载段不会因为物料重量出现皮带下凹，避免物料在凹陷处堆积残留，回程段只在两端设置托辊，减少不必要的摩擦阻力，降低电机的运行负载。
