开槽爬坡式模块带输送设备结构设计

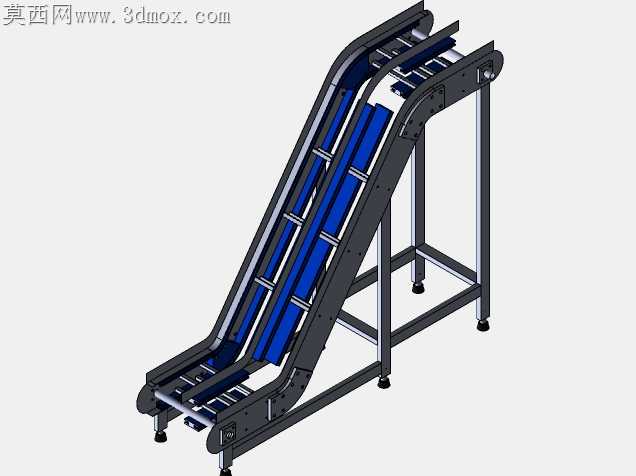

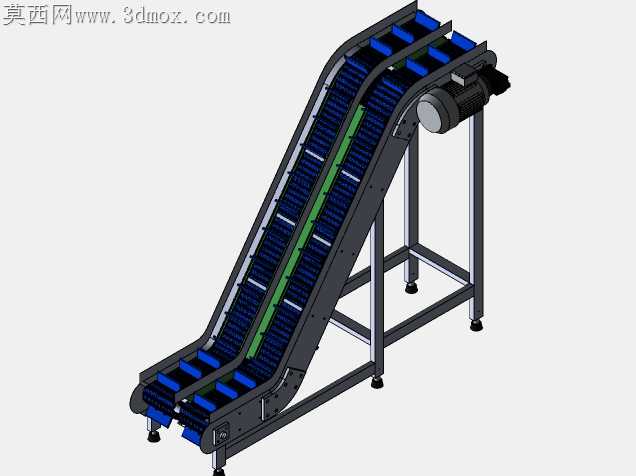

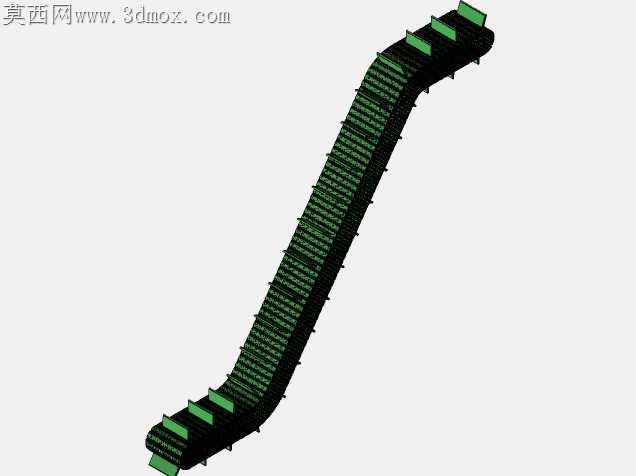

散料爬坡输送场景里，普通平皮带极易出现物料滚落、带面打滑跑偏的问题，这款开槽模块带输送结构正是针对这类工况做的定向优化。带面的横向开槽挡边不是等距均分的常规排布，槽体深度刚好适配常见颗粒、小块状物料的静止安息角，倾斜段抬升过程中，物料被挡边兜住不会向下滑移，下端水平接料段的槽体与进料口落点对齐，落料冲击不会让物料向带面两侧飞溅。机架采用方管焊接框架，支脚搭配可调脚杯，不是为了凑标准件做的统一高度，四个支撑点的调节行程预留了20mm的余量，现场地面不平整时不用额外垫钢板就能调平整机，避免机架扭曲带来的带面跑偏隐患。驱动端的电机安装座做了腰型孔设计，张紧同步带时不用拆卸电机本体，松开紧固螺栓就能调整中心距，日常维护的拆装工作量能减少近四成。改向滚筒的安装位置也做了偏移处理，不是正对机架中心线布置，而是向带面回程侧偏置3mm，抵消模块带长期运行后的单侧拉伸形变，不用频繁调整张紧机构就能保证带面居中运行。护边挡板的折弯角度做了15度的内倾，刚好贴住模块带的侧边凸起，既不会摩擦带面造成额外磨损，又能挡住细碎物料从带边缝隙掉落。下端进料段的托板采用高密度聚乙烯材质，表面做了磨砂处理，落料时的冲击被托板缓冲，不会直接砸在模块带的铰接位置，延长带面使用寿命的同时，也能降低落料产生的撞击噪音。倾斜段的托辊间距比常规平皮带输送机缩小了150mm，因为爬坡段带面承载物料后的下挠量更大，缩小间距能避免带面下凹导致的物料堆积卡滞，模块带的铰接销轴采用不锈钢材质，潮湿工况下也不会生锈卡滞，铰接位置的间隙预留了0.1mm的公差，既能保证带面能顺畅绕滚筒转弯，又不会因为间隙过大卡入细小物料。整机的转弯过渡段做了圆弧过渡，没有尖锐的折角，模块带经过时不会出现跳齿、卡滞的问题，传动端的防护罩刚好罩住链轮与电机输出端，既满足安全防护要求，又预留了散热缝隙，长时间运行不会出现电机过热的问题。
