乘用车辐条式轮毂配套防滑轮胎结构

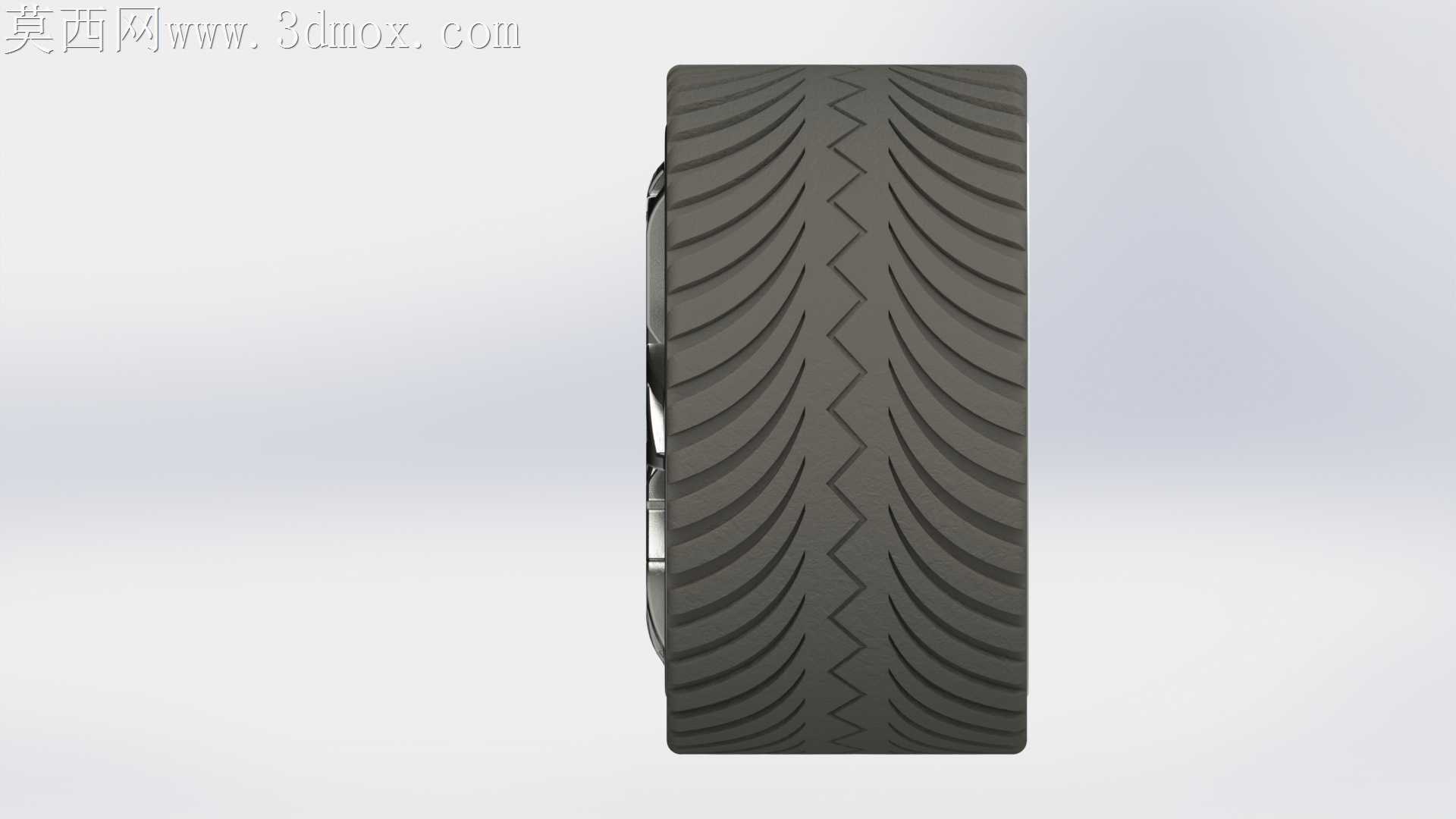

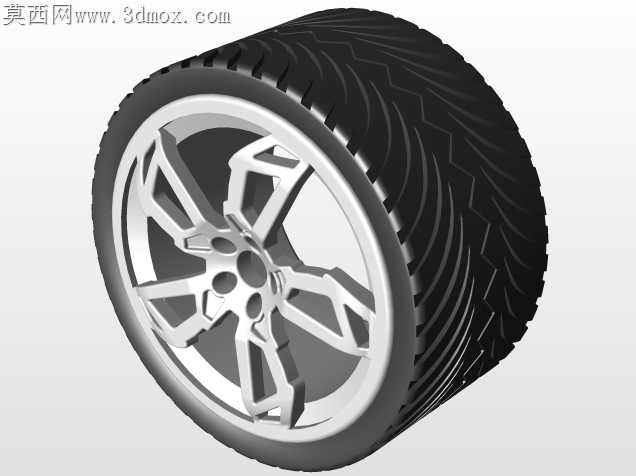

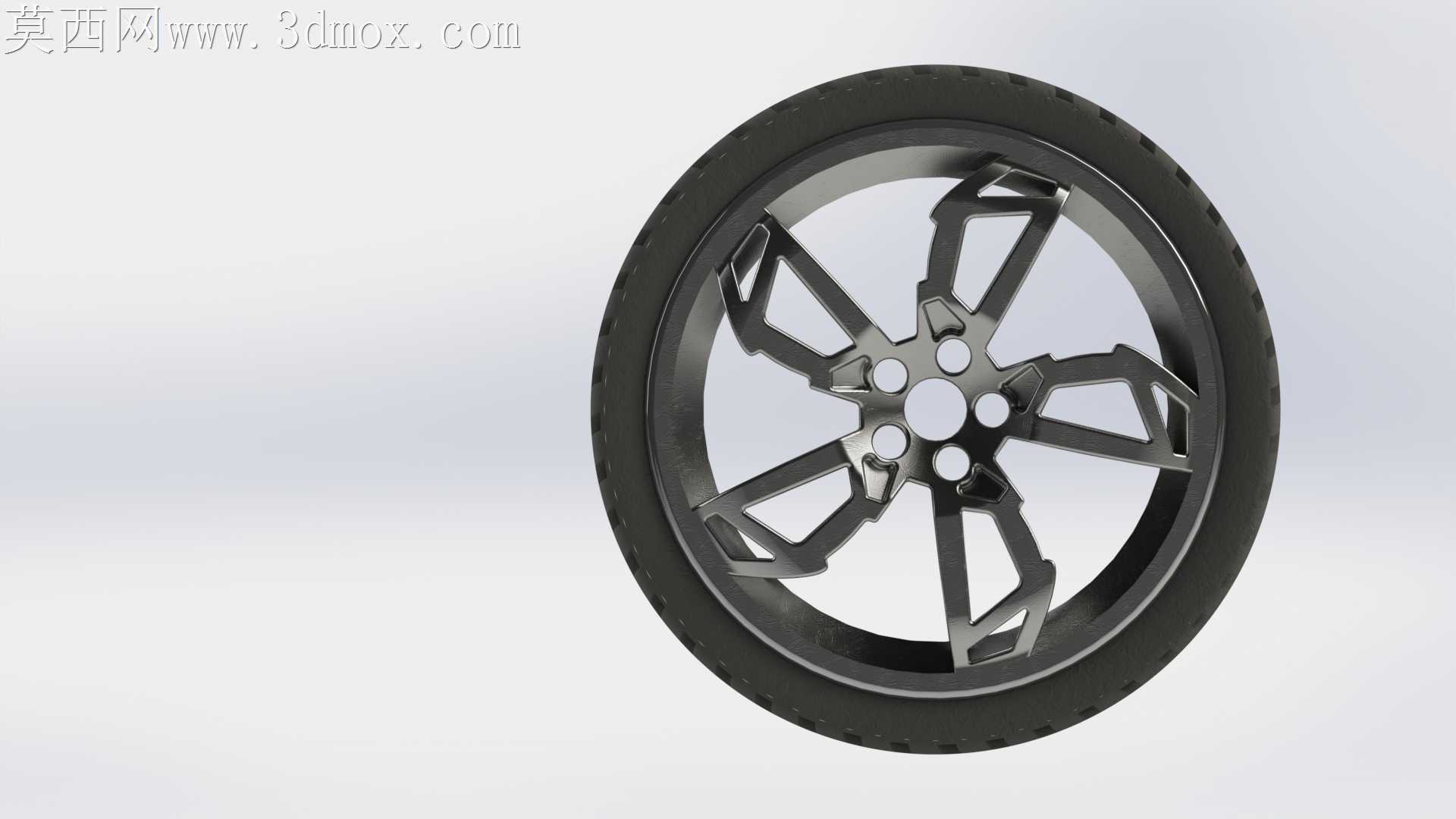

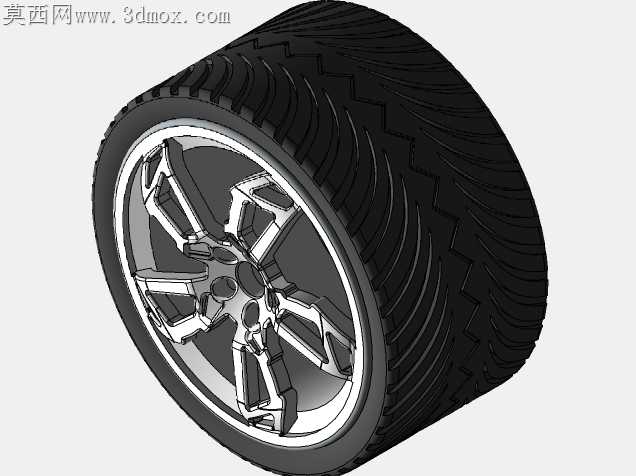

曲面设计视角下，这款车轮的胎面花纹曲面过渡完全规避了常规民用轮胎建模里常见的曲面褶皱问题，胎肩位置的花纹块倒角没有做统一的等半径处理，靠近胎面中心的主排水沟槽侧壁做了1.2度的拔模斜度，适配后期橡胶硫化脱模的工艺需求，不会出现脱模时花纹块拉扯缺胶的隐患。五辐分叉式的轮毂辐条曲面没有追求过度的锐利棱角，所有辐条和轮辋衔接的位置都做了渐变式的圆角过渡，圆角半径从辐条中部的3mm逐步放大到轮辋衔接处的8mm，既保留了运动化的视觉张力，也能避免压铸成型时铝液在尖角位置出现卷气、冷隔的缺陷。

胎侧的曲面和轮辋配合的止口位置做了0.3mm的过盈配合面，曲面公差控制在0.05mm以内，装配时轮胎胎圈能完全卡入轮辋的锁止槽，不会出现高速行驶时轮胎脱圈的风险。轮毂中心的安装孔位曲面和辐条的连接位置做了下沉式的应力分散曲面，没有生硬的直角转折，车辆过颠簸路面时，轮毂受到的冲击载荷能顺着曲面均匀分散到每一根辐条上，不会在安装孔位置出现应力集中导致的开裂。

胎面的细纹沟槽曲面没有做等深处理，靠近胎面边缘的细纹深度比中心位置浅0.8mm，转向时胎侧变形挤压胎肩，较浅的细纹不会因为过度形变出现花纹块撕裂的问题，干地抓地时胎面和地面的接触面积也能保持在最优区间。轮毂表面的亮面切削区域曲面做了0.1mm的偏置处理，预留出后期数控精加工的切削余量，不会因为压铸毛坯的尺寸偏差导致切削后露底。轮胎和轮毂配合的装配间隙曲面做了分段式的公差设计，胎圈位置过盈，胎侧和轮辋之间预留0.2mm的间隙，充气时胎侧膨胀不会和轮辋边缘发生硬摩擦，长期使用也不会出现胎侧磨损鼓包的问题。

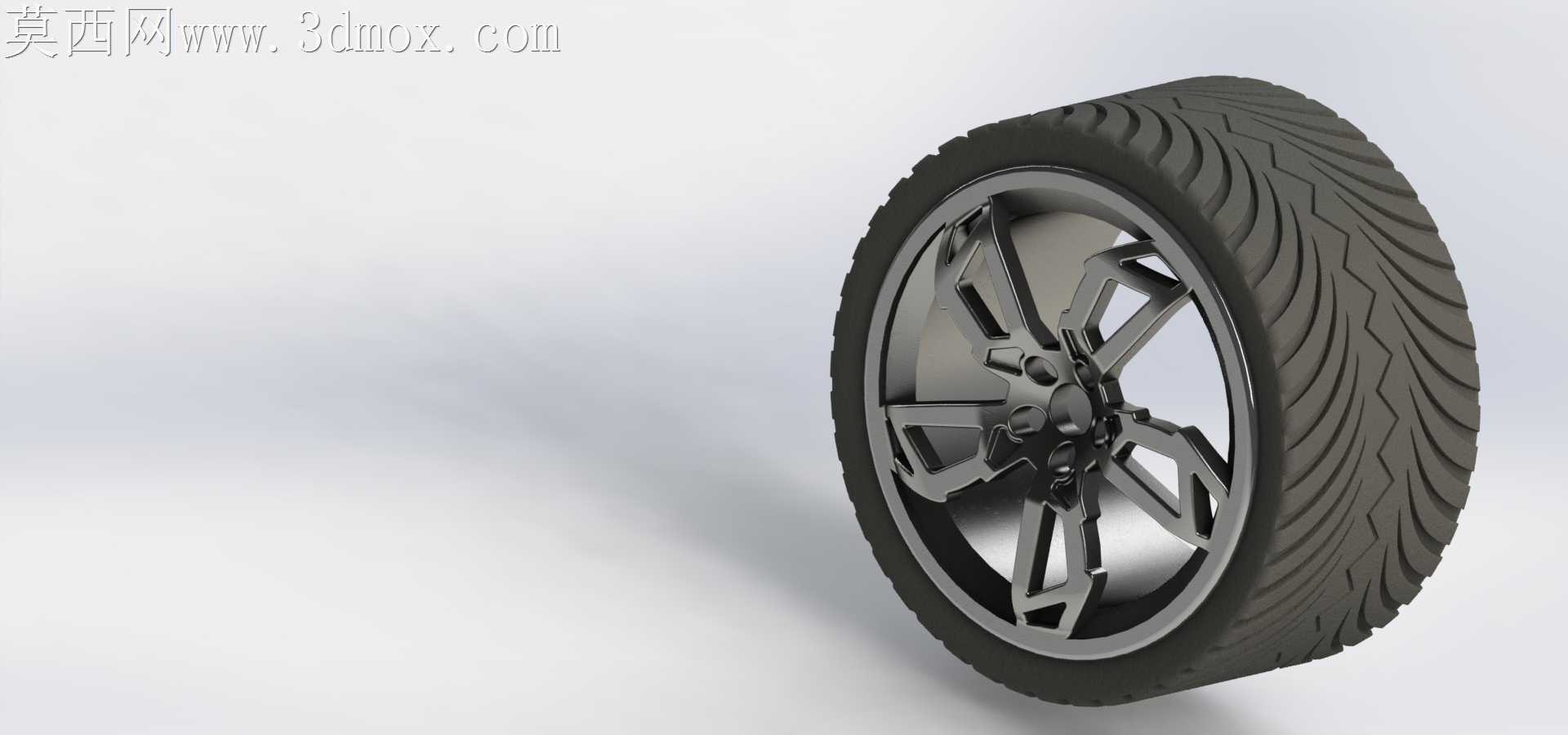

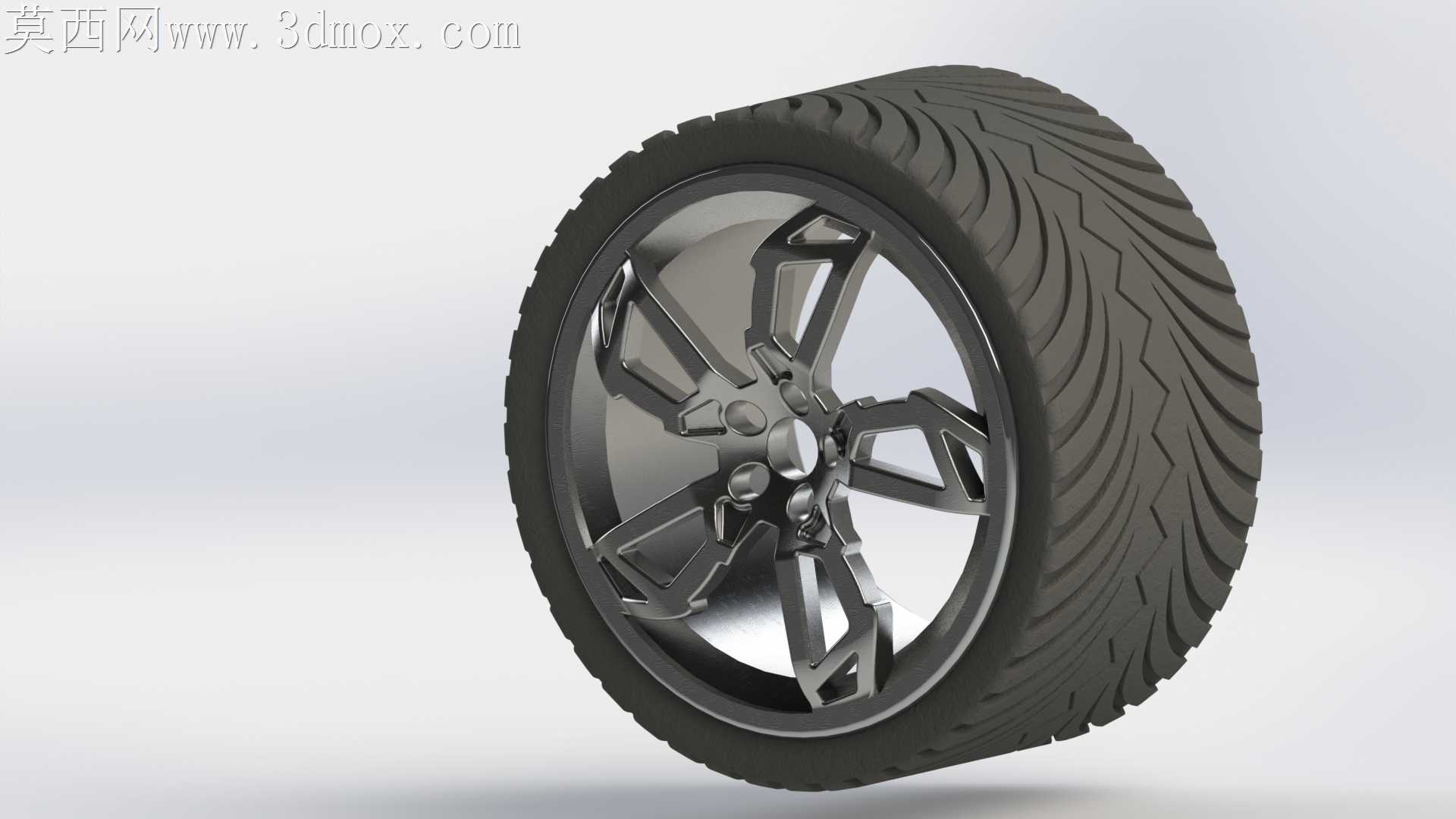

渲染阶段的曲面光影调试时，轮毂金属漆的反射层和轮胎橡胶的漫反射层做了分层处理，辐条曲面的高光带顺着辐条的走向自然延伸，没有出现高光断裂的情况，胎面花纹的阴影层次能清晰体现每一块花纹块的立体结构，不会因为曲面曲率不连续出现光影斑驳的问题。
