DN20内外丝黄铜蝶柄球阀结构设计

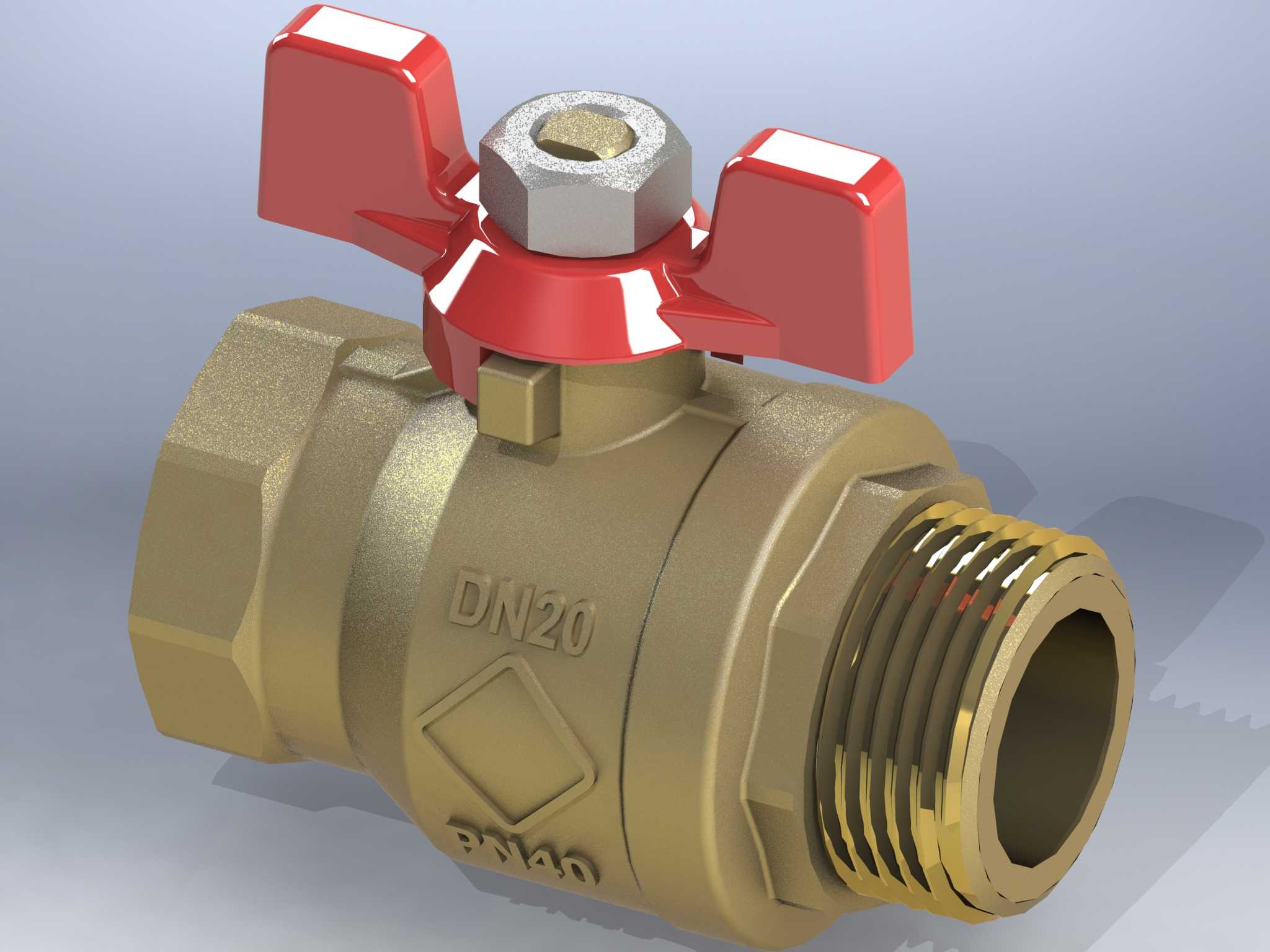

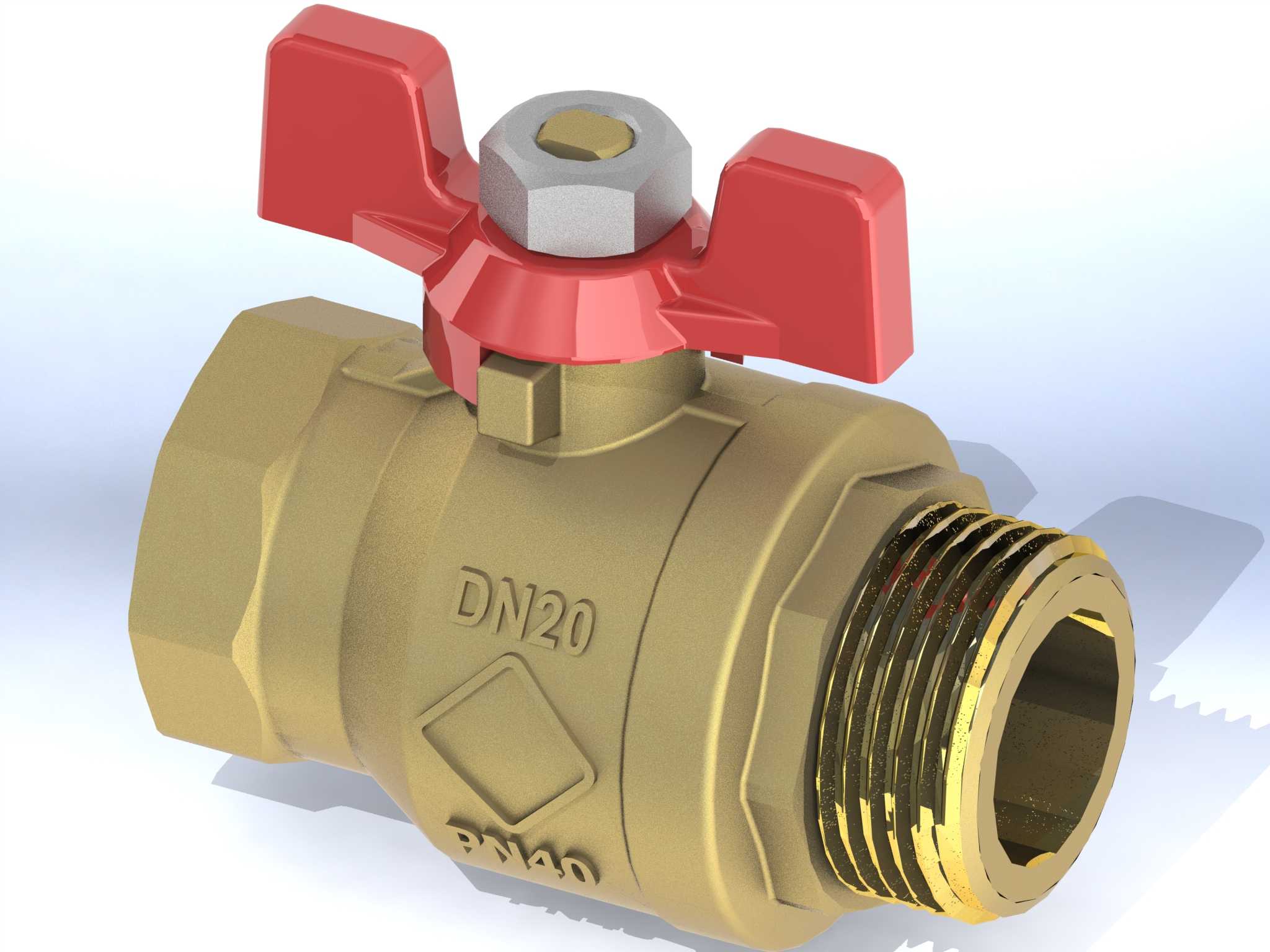

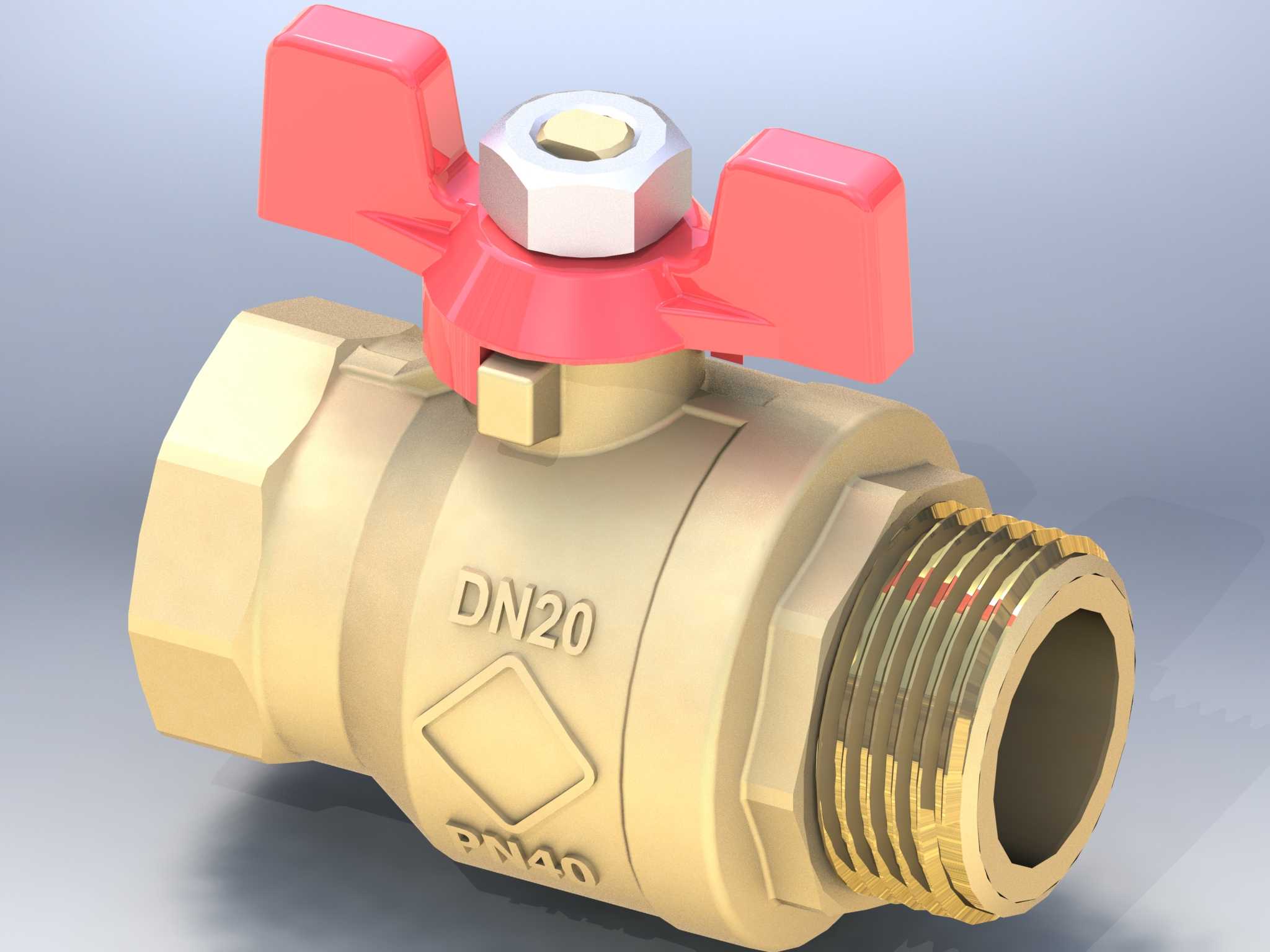

民用给排水与小型气动管路现场，螺纹连接球阀的安装拧动打滑、手柄受力断裂、密封面咬合偏差是常年高发的故障点，这款黄铜球阀的结构细节完全围绕这些现场痛点做了针对性适配。阀体采用热锻黄铜一体成型，外壁的六角拧动面做了加厚棱边处理，对应管钳咬合的位置预留了0.8mm的余量，不会因为安装时的夹持力导致阀体变形卡涩内部球芯。一侧外螺纹的根部做了退刀槽圆弧过渡，避免螺纹加工应力集中导致的根部开裂，内螺纹端口的倒角做了15度斜切，对接管路时能快速对准螺纹牙型，不会出现首牙错扣导致的密封失效。蝶形红色手柄的两翼做了内凹弧度处理，手指捏合时的贴合度更高，手柄和阀杆的连接采用扁方定位加六角螺母压合的结构，相比普通一字手柄的插销连接，反复开关的抗扭强度提升近40%，不会出现开关到位后手柄打滑空转的问题。阀杆位置的密封填料压盖和阀体做了一体化限位台阶，拧紧压盖时不会因为压力过大把阀杆抱死，常温工况下长期使用也不会出现阀杆处的渗漏。球芯的流通孔做了全通径匹配，和DN20的管路通径完全对齐，介质流经时的阻力损失比缩径球阀低60%，不会在阀腔内部滞留杂质导致密封面磨损。阀体表面的标识采用模压成型，DN20和压力等级的字样直接锻压在阀体表面，不会因为长期接触水汽出现标识脱落模糊的问题。手柄顶部的指示标记和球芯通孔方向完全同步，开关状态一眼就能识别，不用额外拧动试探管路通断。内外螺纹的牙型精度按照6H/6g的配合公差加工，对接常规镀锌管、PPR外丝接头时不需要额外缠绕过多生料带就能实现密封，安装效率更高。
