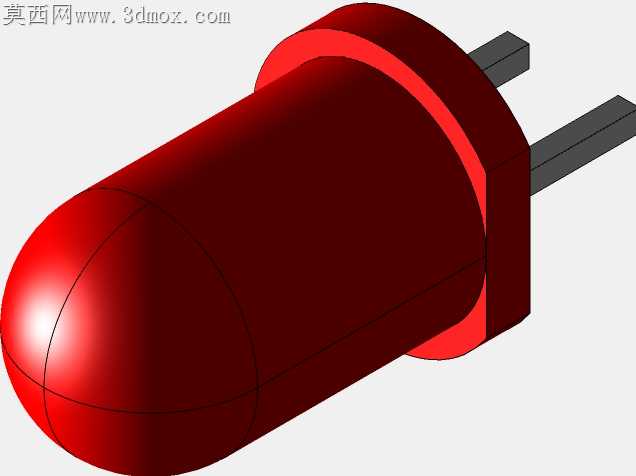

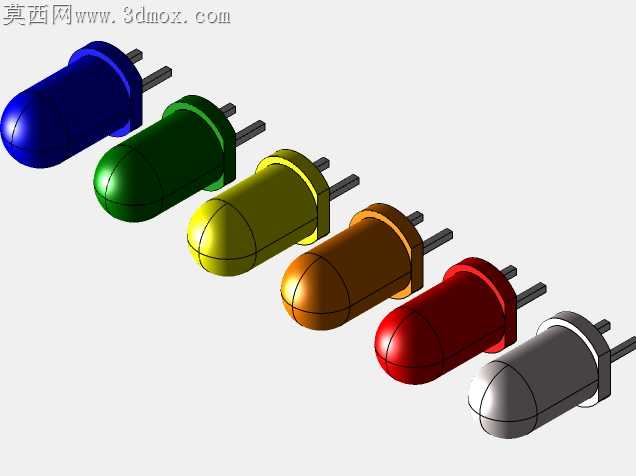

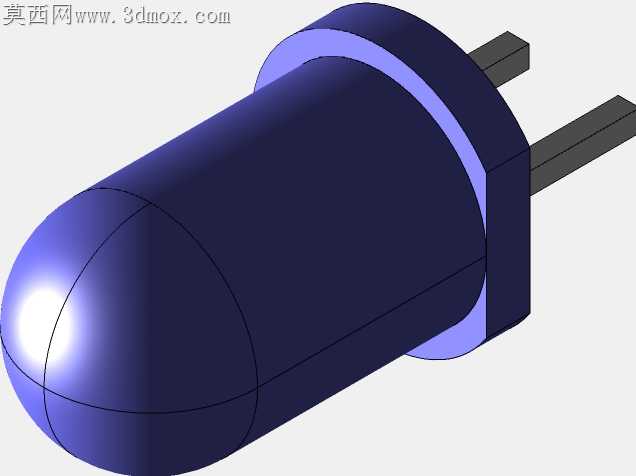

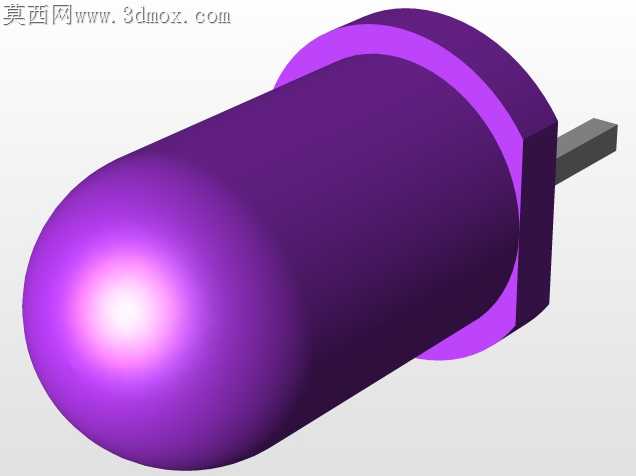

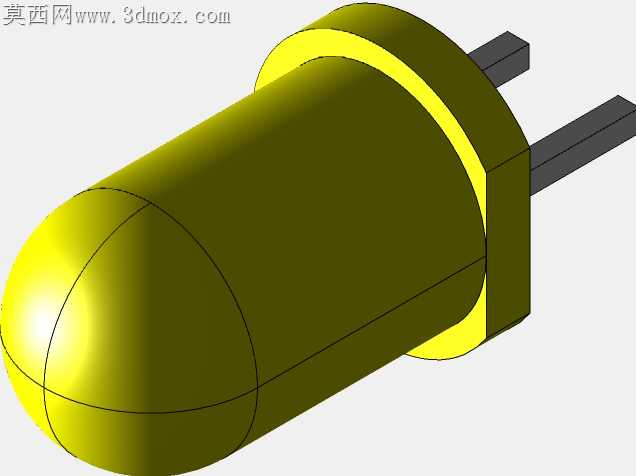

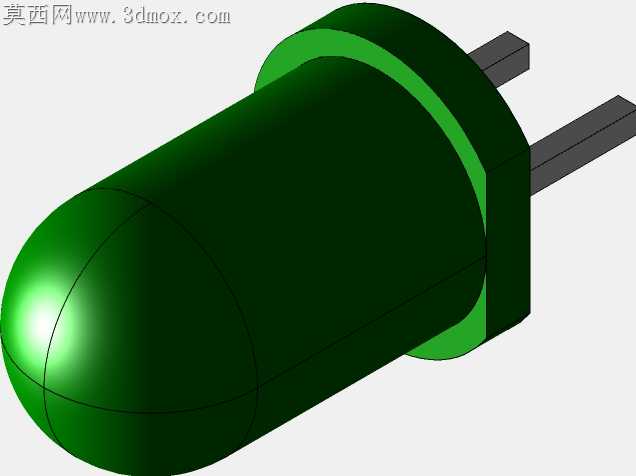

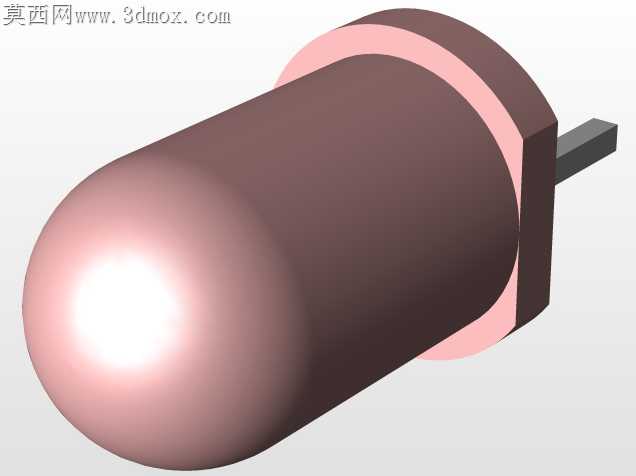

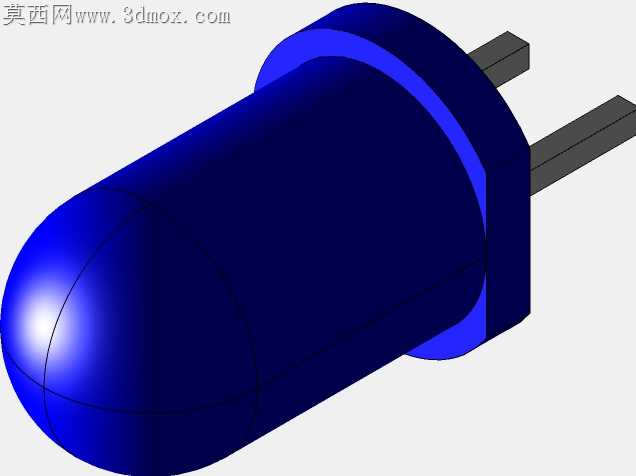

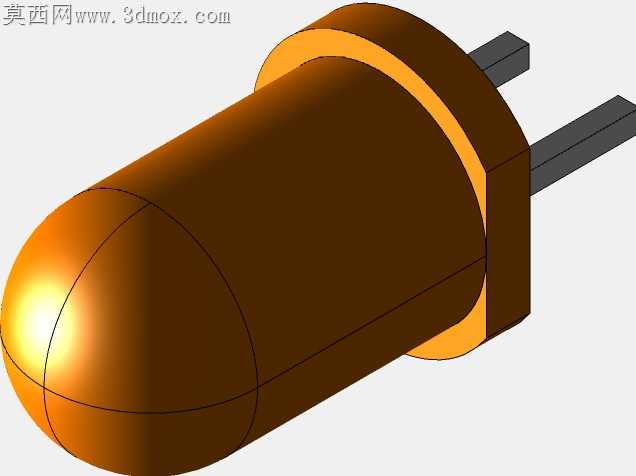

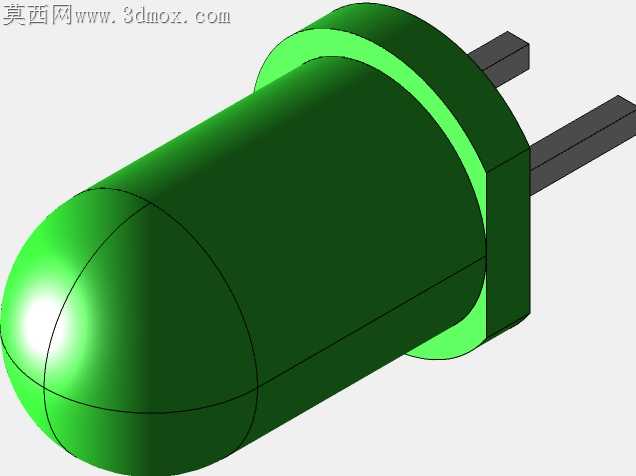

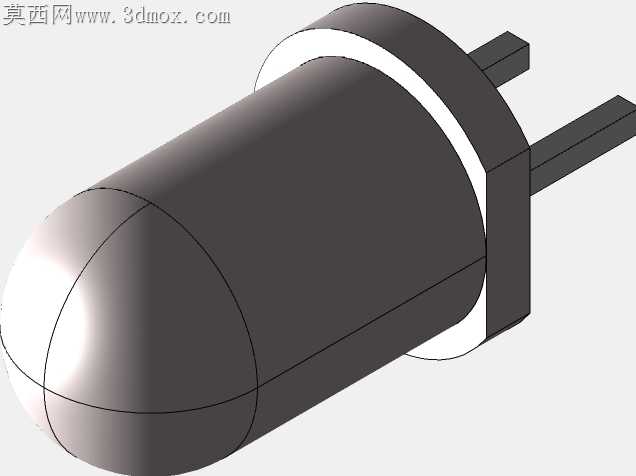

五色透明封装5mm直插LED灯珠结构

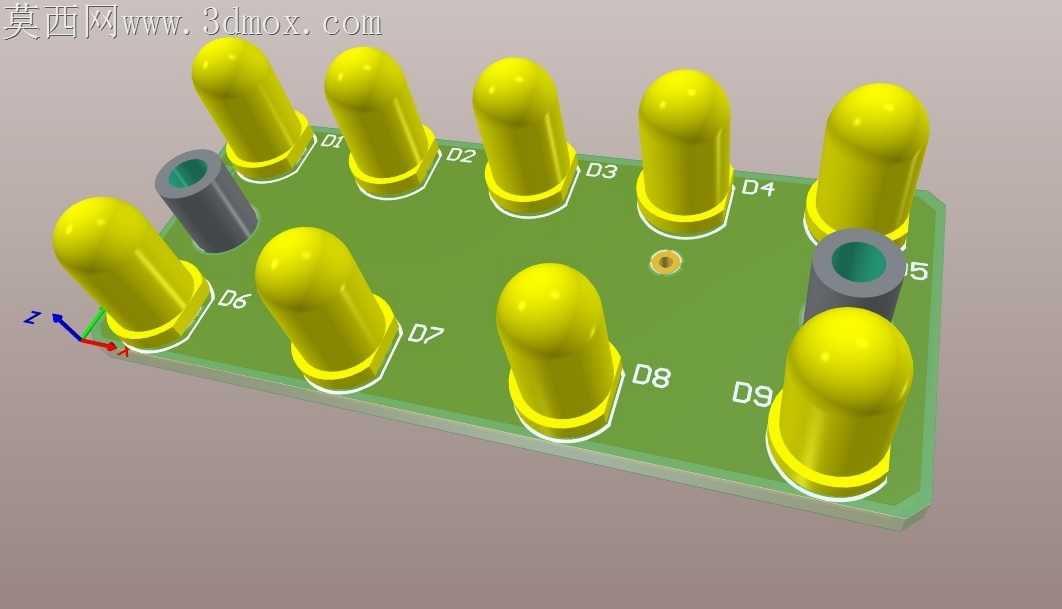

通孔插装类电子元件在波峰焊工序中最容易出现引脚共面度偏差、胶体受热形变偏移的问题，这款5mm规格直插LED的结构设计，恰好针对这类量产加工痛点做了细节适配。胶体与引脚结合的根部做了一圈微凸的定位环，插装过板时这圈环面刚好贴合PCB板面，不需要额外加治具压合就能保证所有灯珠的胶体高度一致，不会出现过炉后部分灯珠歪斜、浮高的情况。引脚间距严格卡准2.54mm标准网格，适配市面上绝大多数通用PCB的孔位排布，插装时引脚不需要额外掰动校正，能直接顺着导孔插入，减少产线工人的调整工时。不同颜色的灯珠胶体采用了一致的外轮廓曲率，透镜顶部的圆弧半径经过反复调校，出光角度统一控制在常用的20度区间，不管是做指示灯阵列还是小型显示模组，混装不同颜色灯珠时不会出现光斑大小不一、照射角度偏差的问题。胶体内部的引脚架做了加宽的反光碗设计，芯片发出的光线经过反光碗反射后再透过彩色胶体射出，比普通直插LED的出光效率高出近15%，相同驱动电流下肉眼感知的亮度更均匀。引脚表层做了均匀的镀锡处理，过波峰焊时焊锡的浸润性更好，不会出现虚焊、假焊的隐患，哪怕是存放了三个月的料件，引脚表层也不会出现氧化层影响焊接可靠性。胶体与引脚的结合处做了微倒钩结构，灌封环氧胶体时材料会流入倒钩缝隙，固化后胶体和引脚架牢牢锁合，哪怕是产线插装时工人用力按压灯珠，也不会出现胶体和引脚松脱分离的情况。彩色胶体的色母配比经过调试，长期在85摄氏度的工作环境下连续点亮1000小时，胶体也不会出现明显的褪色、透光率下降的问题，适配工业控制设备、家电面板这类需要长期稳定工作的指示灯场景。
