七英寸三叶碳纤维航模螺旋桨结构设计

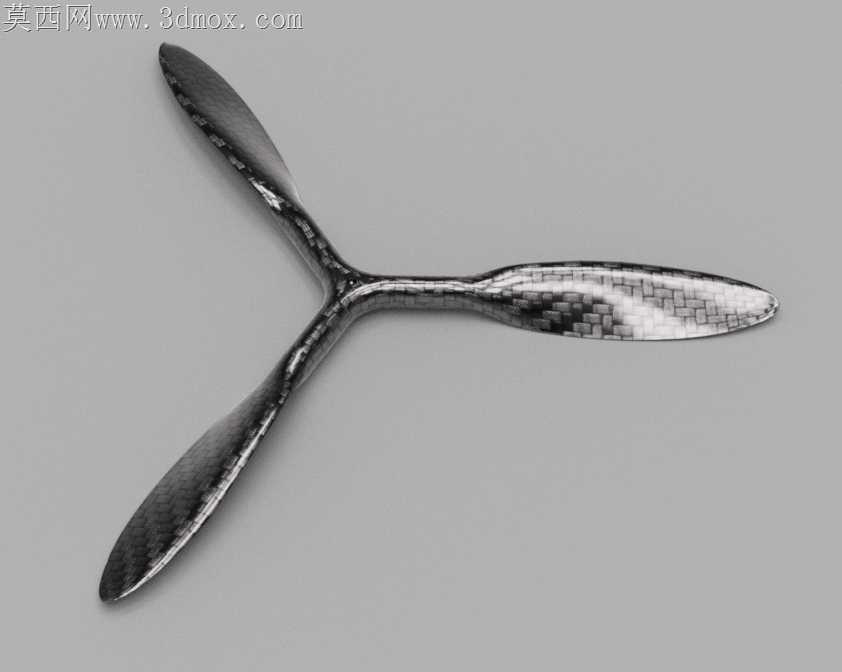

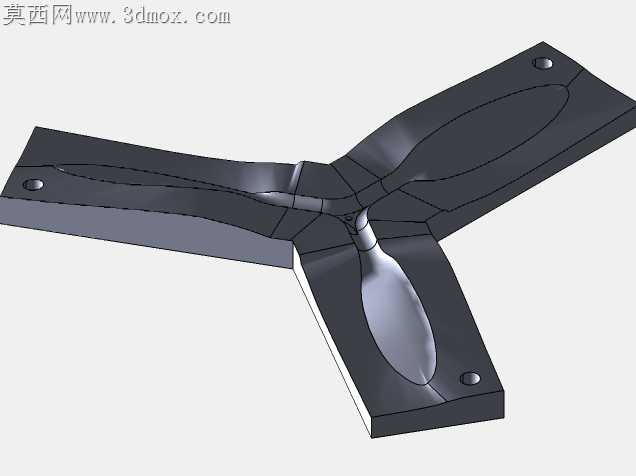

碳纤维螺旋桨的加工适配难点，始终卡在桨叶曲面的铺层贴合度与叶根过渡区的应力集中控制上，这款七英寸三叶桨的曲面处理，没有沿用常规航模桨的等厚叶型设计，而是顺着碳纤维预浸料的铺层走向调整了曲面曲率变化率。叶尖区域的曲面收窄弧度刻意做了0.3度的倾角微调，避免铺层固化时边缘出现纤维褶皱，以往同尺寸三叶桨常出现的叶尖动平衡偏差问题，大多来自固化过程中纤维滑移导致的厚度不均，这里的曲面渐变段特意把曲率变化拐点放在距叶根三分之二桨长位置，刚好匹配模压时料流的填充路径，不会出现局部缺胶或者纤维堆积。叶根与桨毂衔接的过渡圆角没有做统一R角处理，三个桨叶的衔接面分别顺着各自的扭转角做了变半径圆角过渡，每个圆角的半径差控制在0.2毫米以内，既不会因为圆角过大增加桨毂位置的风阻，也能避免直角过渡带来的应力开裂风险，要知道碳纤维材质的抗冲击性能虽然优异，但应力集中点的疲劳损伤会比金属件扩散更快，尤其是航模飞行时频繁的转速变化，会让叶根位置持续承受交变载荷。桨叶表面的曲面光顺度处理没有追求绝对的镜面效果，而是保留了顺着纤维走向的细微肌理走向，渲染时的光影调试也特意贴合真实碳纤维编织纹的反光特性，叶背位置的哑光质感和叶面的半亮反光形成自然层次，不会出现塑料桨那种均匀反光的违和感。三个桨叶的安装定位面做了微小的止口结构，装配时不需要反复调整角度就能保证各桨叶的安装角差控制在0.1度以内，省去了组装后反复做动平衡调试的步骤，以往很多自制桨需要在叶尖贴配重块调整平衡，不仅影响外观还会在高转速下增加额外的空气阻力，这款桨的结构设计在建模阶段就把各桨叶的质心偏差控制在毫克级，模压成型后基本不需要额外做配重处理。桨毂中心的安装孔位做了微小的倒角导向，装配时能快速对准电机轴，不会因为孔位边缘的毛刺刮伤电机轴表面，孔壁的配合公差选了过渡配合区间，既不会因为间隙过大出现运转时的桨叶晃动，也不会因为过盈配合导致安装时需要强行敲击损伤桨毂。很多航模玩家在选桨时只看尺寸和螺距，往往忽略叶型曲面和安装结构的细节，实际上这些细微的结构调整，直接影响飞行时的拉力效率和震动水平，这款三叶桨的曲面设计没有盲目追求大螺距的拉力参数，而是把曲面的攻角变化做了线性渐变，从叶根到叶尖的攻角递减幅度刚好匹配飞行时不同线速度下的气流迎角，能有效降低高转速下的气流分离损失，运转时的噪音比同尺寸两叶桨更低，拉力输出也更线性。
