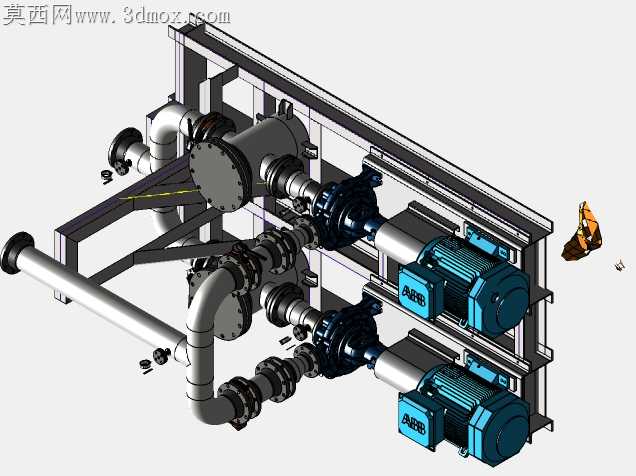

双泵组并联工业泵站管路集成结构

厂用流体输送场景里，双泵并联布局最容易踩的坑是管路共振与进出口流态紊乱，不少现场投用的泵站因为管路走向随意、支撑点设置不合理，运行半年就出现法兰密封面渗漏、泵体轴承异常磨损的问题。这套双100%流量冗余的泵站结构，在管路走向排布上做了针对性的适配调整，进出口汇流管采用等径斜接过渡，没有采用直角弯头直接对接汇流腔的常规做法，能大幅降低介质汇流时的紊流冲击，减少泵组运行时的流致振动。机架采用型钢焊接框架结构，泵体安装座的位置预留了调整垫片的安装间隙，现场安装时不需要额外打磨机架基面，就能通过薄垫片调整电机与泵体的同轴度，避免因为焊接变形导致的联轴器对中偏差。管路法兰的对接位置全部预留了足够的扳手操作空间，尤其是靠近机架内侧的法兰连接点，没有出现工具无法伸入的设计失误，后期更换密封件或者检修阀门时，不需要拆解整段管路就能完成操作。两台泵的进出口支管都设置了独立的控制阀门，单台泵故障检修时，只需要关闭对应支管的阀门，另一台泵就能维持全流量输送，不会造成整条输送线停机。管路支撑点的位置避开了泵体的受力敏感区域，所有管路的重量都通过管卡传递到机架上，不会把管路应力叠加到泵体进出口法兰上，从根源上减少法兰面受外力变形导致的渗漏风险。电机与泵体的连接采用标准联轴器配套结构，安装座的螺栓孔做了长圆孔设计，现场更换不同功率的同规格泵体时，不需要重新钻孔攻丝就能完成适配。汇流管末端的进出口接口采用统一的6英寸通径规格，能直接对接厂区现有标准管路，不需要额外加工变径接头。机架底部预留了地脚螺栓安装孔，同时在边角位置设置了吊装孔，整站可以整体吊装运输，到现场后只需要对接进出口管路和电源就能投用，大幅减少现场安装的工作量。管路上的仪表安装座位置都设置在直管段上，避开了弯头、阀门附近的紊流区域，后期安装压力、流量仪表时，测量数据不会因为流态紊乱出现大幅波动，能准确反馈泵组的实际运行状态。
