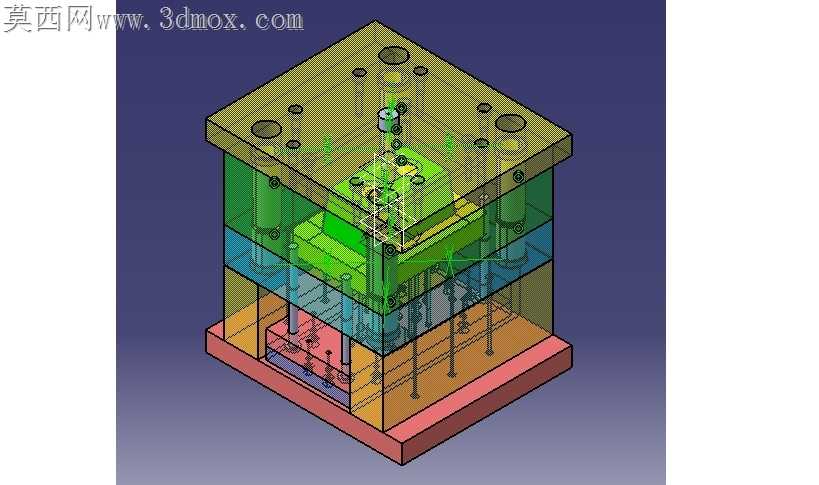

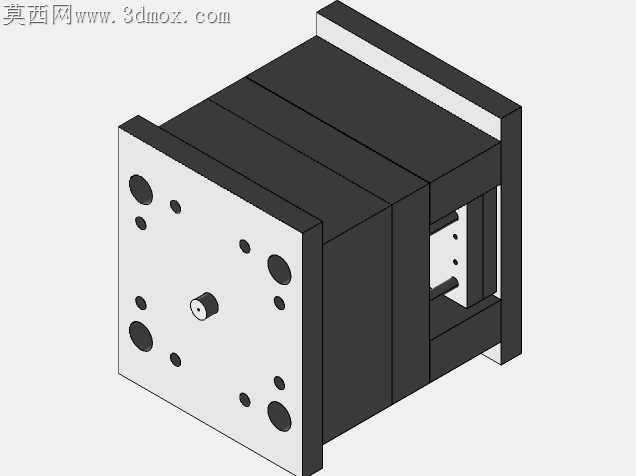

多层板结构卡利普注塑模具设计方案

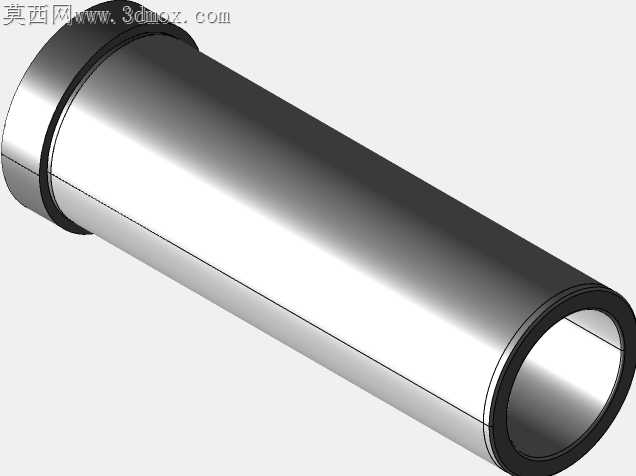

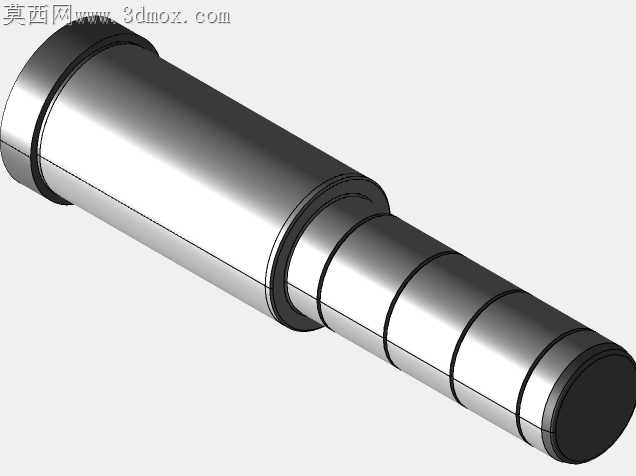

注塑生产现场最常碰到的飞边、顶出白印、冷却不均导致的翘曲问题，大多在模架结构设计阶段就埋下了隐患，这套多层板结构的模具在排布各层板件时，特意将承力面的贴合公差控制在0.02mm以内，避免长期合模冲击后出现板件错位导致的分型面溢料。动模侧的顶出板没有采用常规的均匀排布顶针思路，而是针对卡利普塑件的薄壁加强筋位置，单独调整了顶针的直径与排布密度，筋位下方对应布置直径2mm的扁顶针，平面区域则用常规圆顶针，避免顶出力集中在薄壁位置造成塑件表面顶白或者穿透。冷却水道的走向没有走捷径直接在模板上钻直孔，而是顺着型腔的轮廓环绕布置，进出水口的位置特意错开了导柱、复位杆的安装位，每一段水道距离型腔壁的距离保持在1.5倍水道直径，既保证冷却效率足够均匀，又不会因为距离型腔太近导致钻孔时打穿型腔壁，或者长期生产中水道壁受压力出现渗水。各层模板之间的导柱导套配合段特意做了加长处理，合模时导柱先进入导套30mm后分型面才开始贴合，避免上下模对插时出现型腔碰擦，尤其是型腔边缘的小插穿位，哪怕0.01mm的错位都会导致插穿位拉毛，生产几千模次就会出现飞边。复位弹簧的选型没有按常规经验选等刚度弹簧，而是在顶出板靠近复位杆的四个角位置布置刚度稍大的弹簧，中间位置搭配刚度略小的弹簧，避免顶出板复位时出现倾斜，导致顶针刮伤型腔表面。流道的转角位置全部做了圆弧过渡，没有直角拐角，减少注塑时的熔体压力损失，让塑料熔体可以更快填充到型腔的远端位置，降低注塑时需要的保压压力，也能减少流道凝料的残留。整套结构没有刻意追求复杂的特殊机构，所有的调整都围绕量产时的稳定性出发，哪怕是紧固螺丝的沉头深度，都特意留了0.5mm的余量，避免螺丝锁附时沉头孔底部有杂质导致螺丝锁不到位，造成板件贴合不严。
