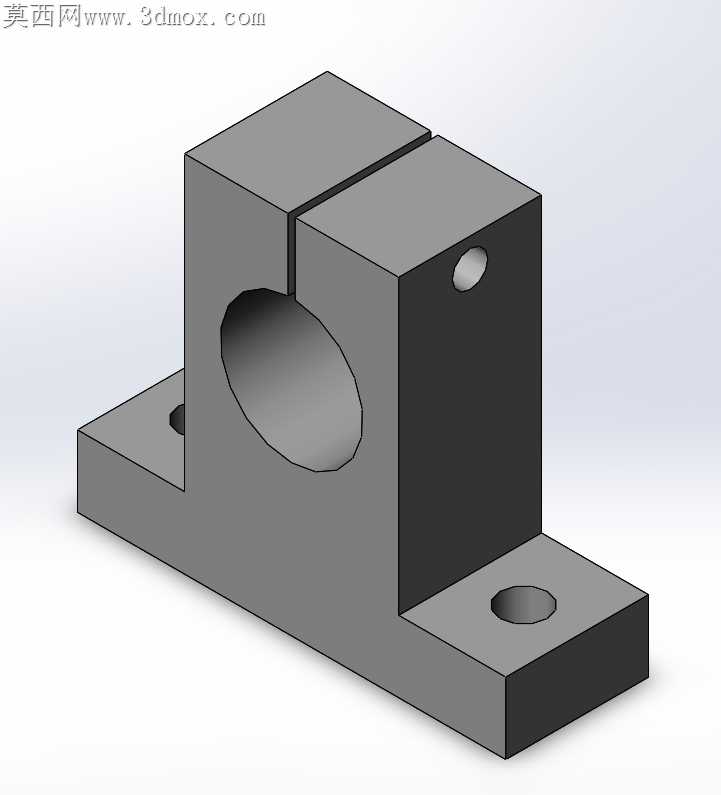

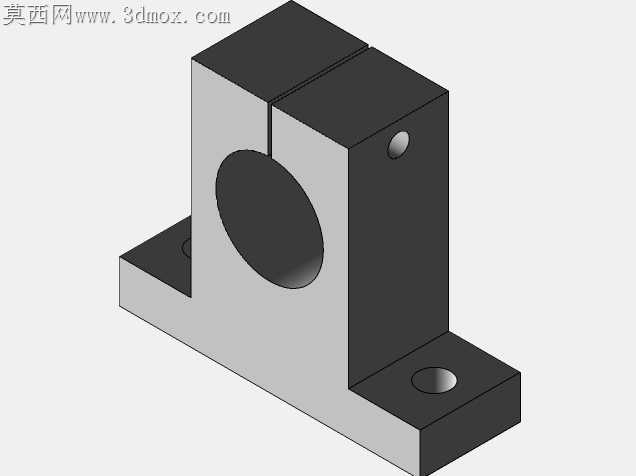

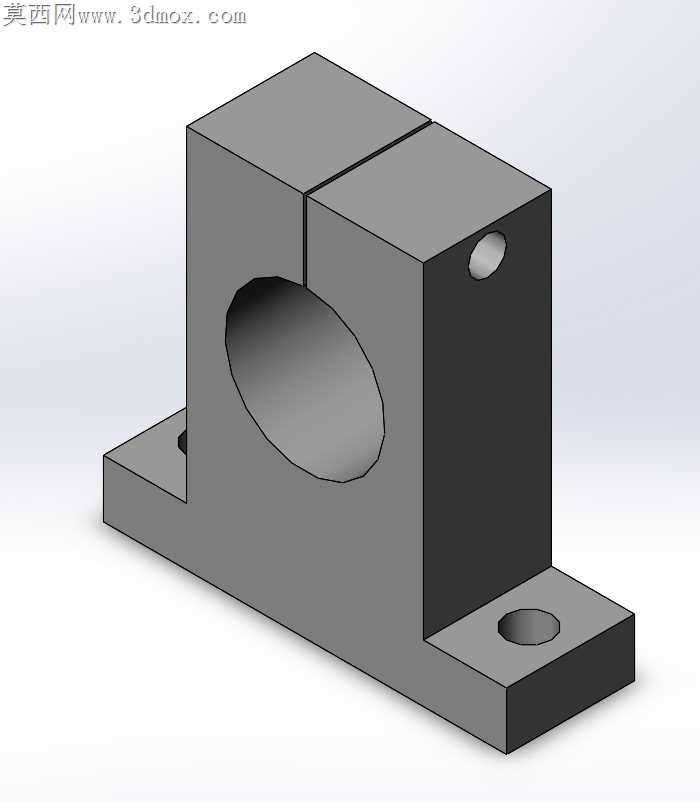

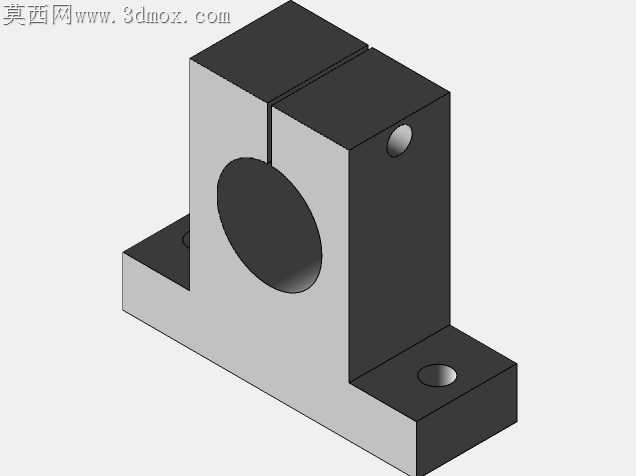

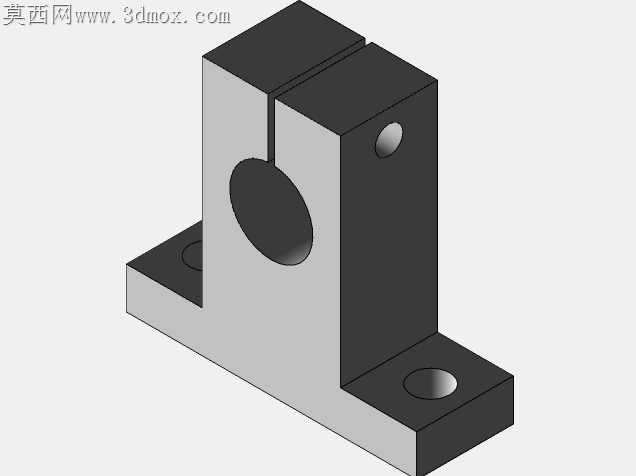

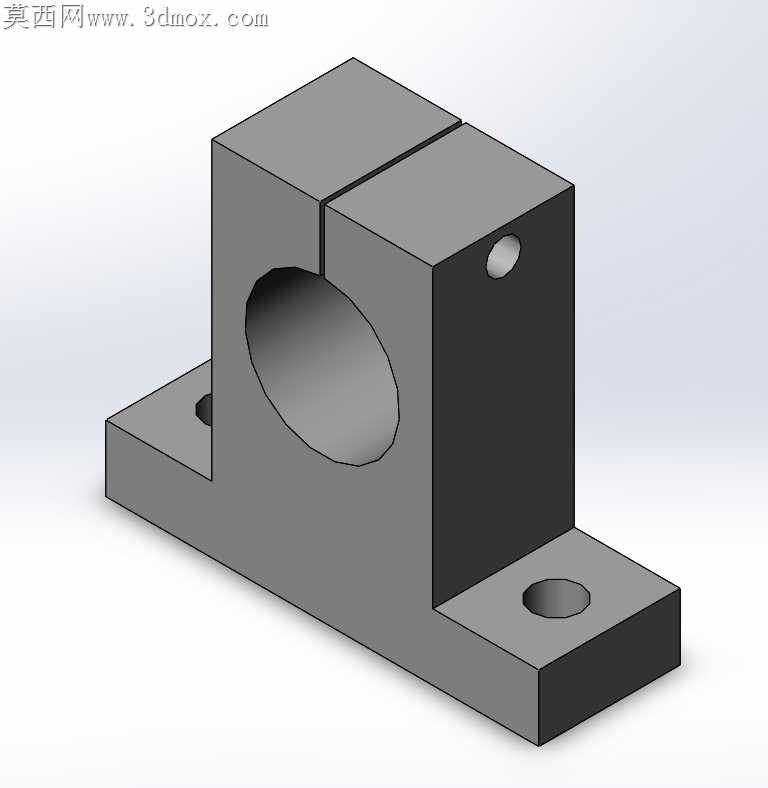

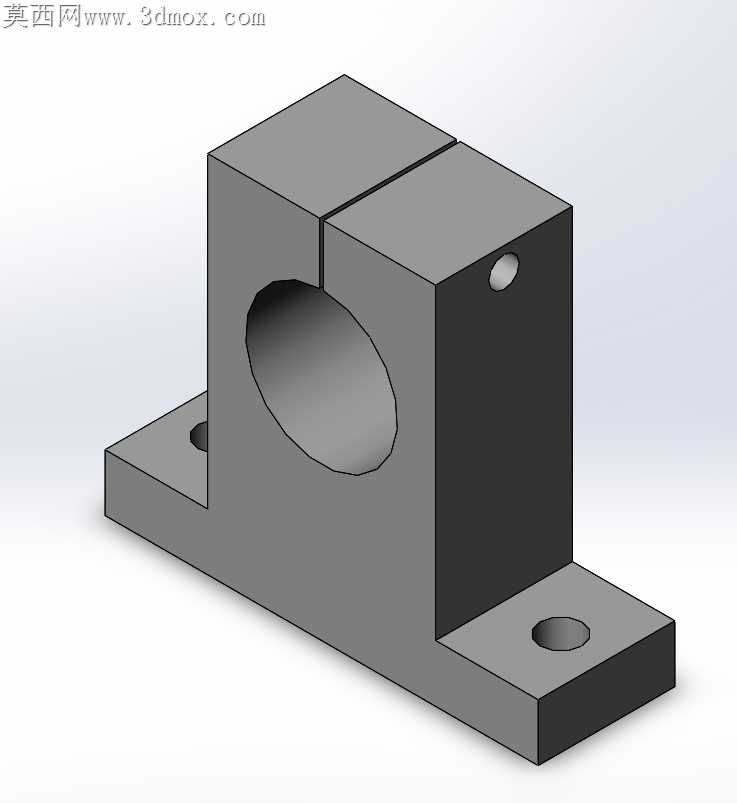

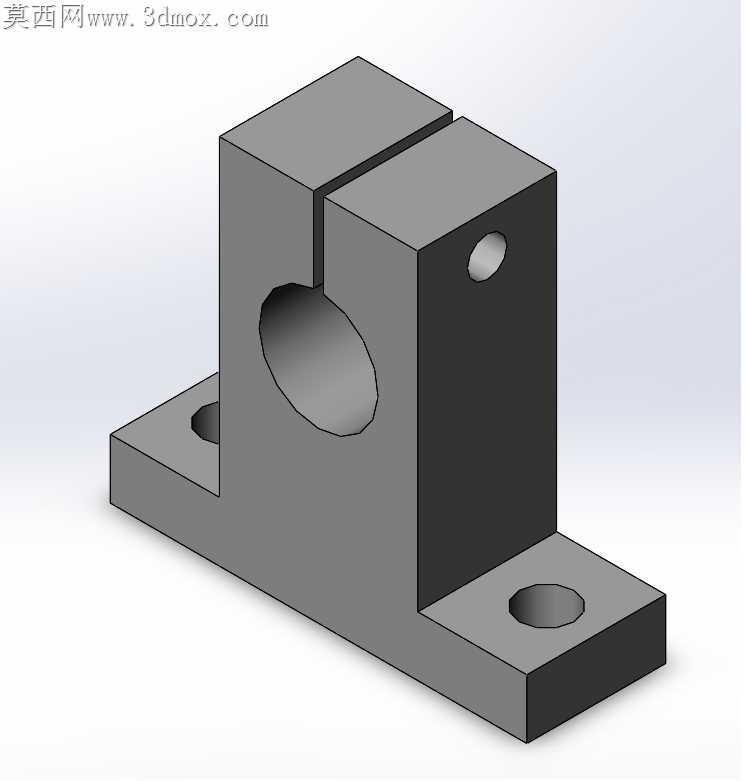

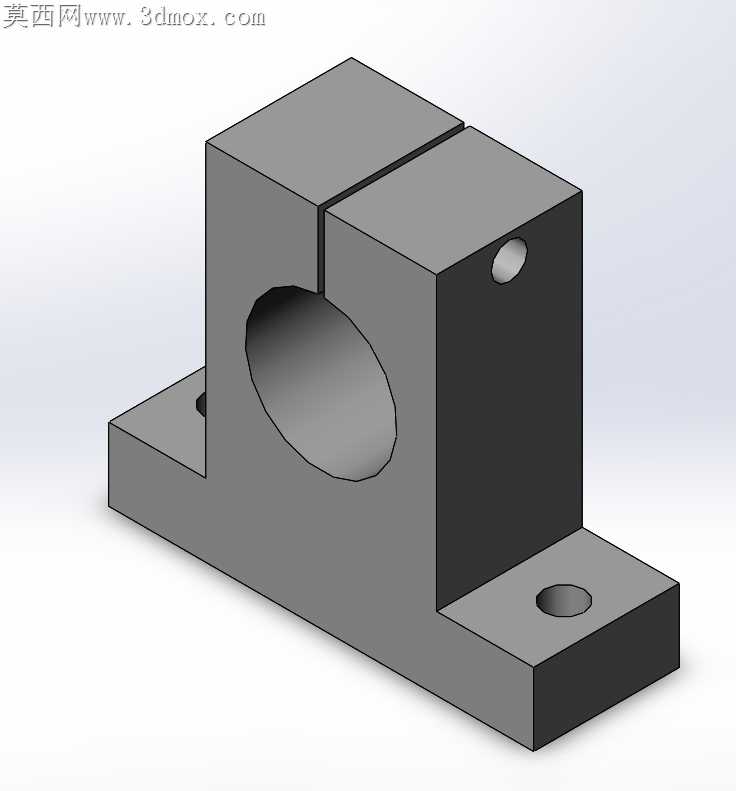

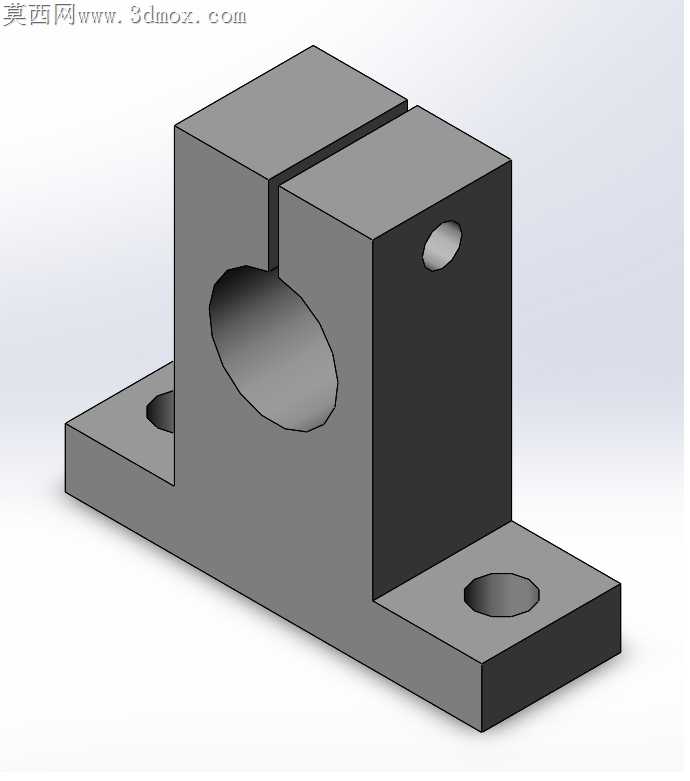

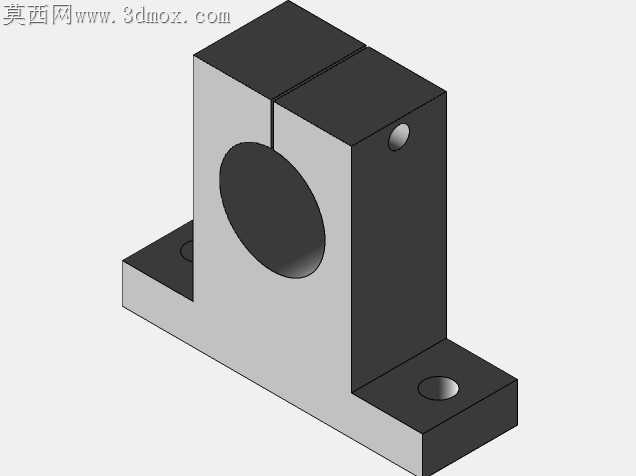

SK系列轴固定支撑支架结构设计

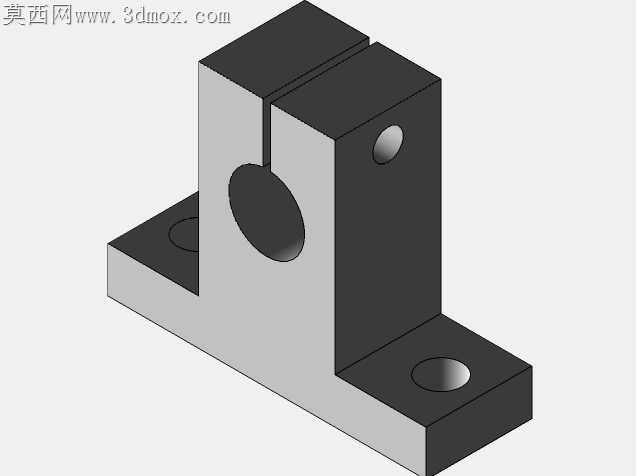

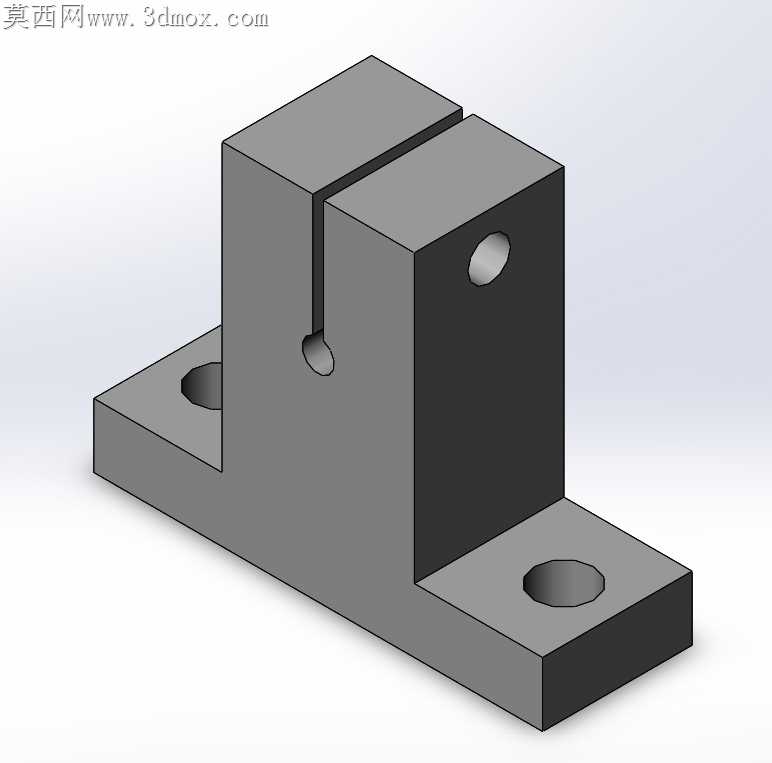

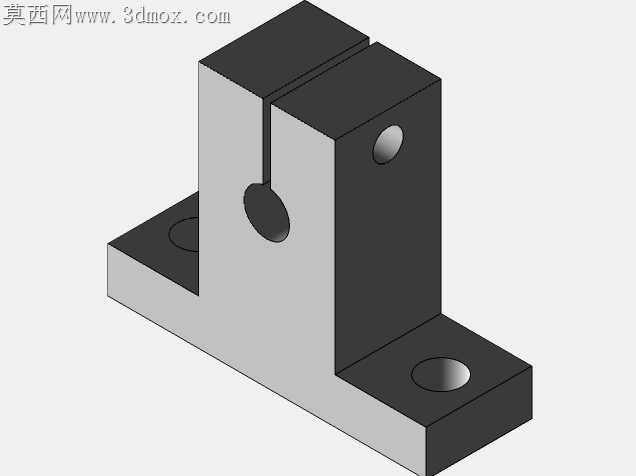

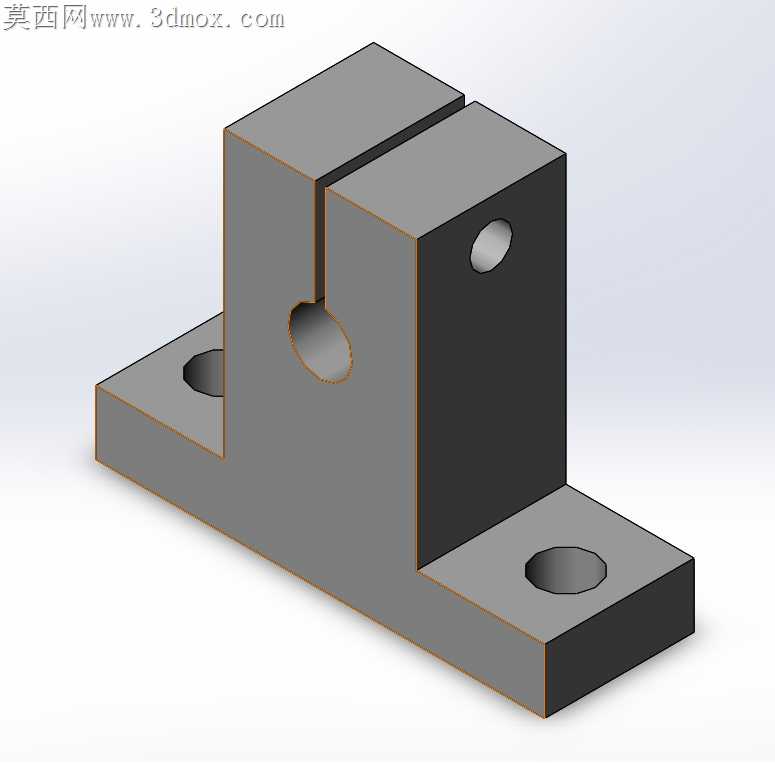

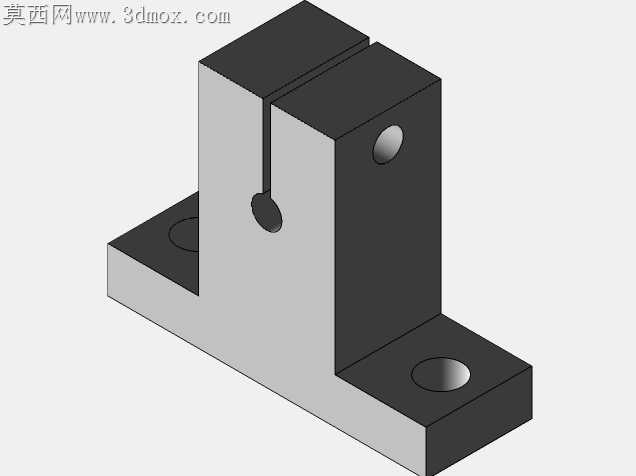

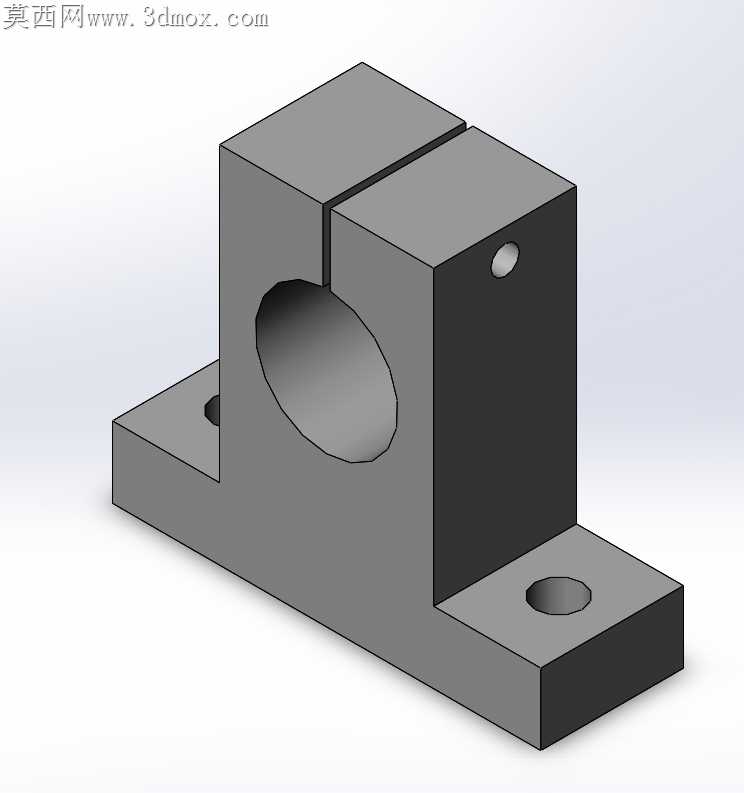

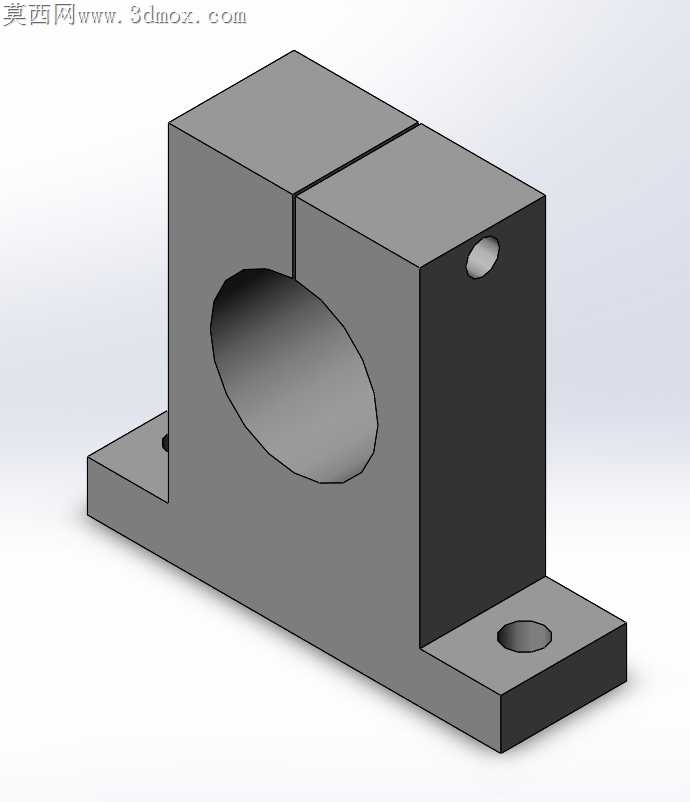

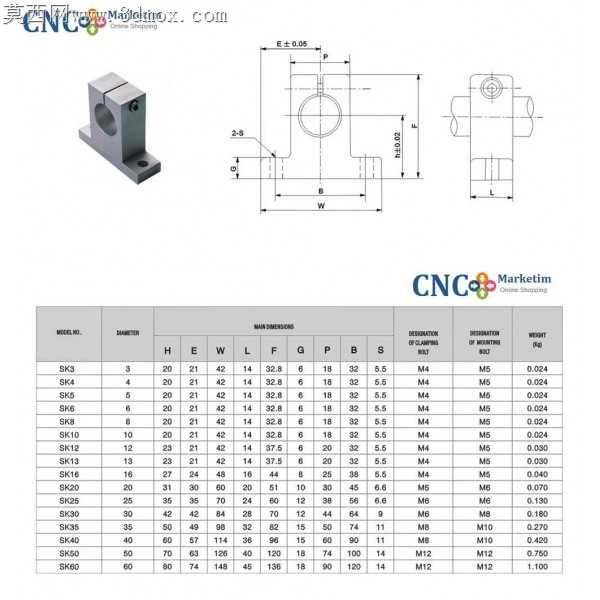

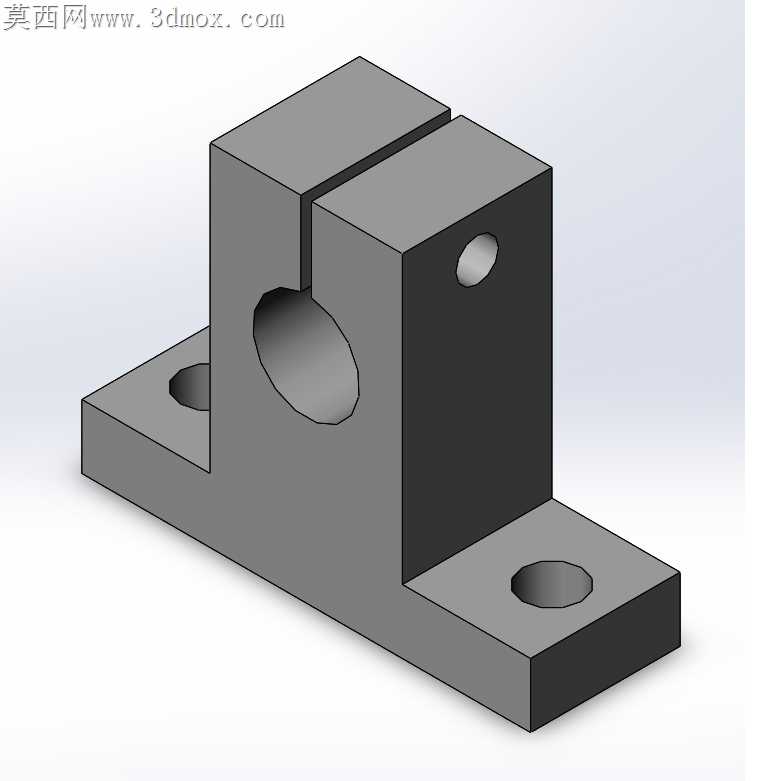

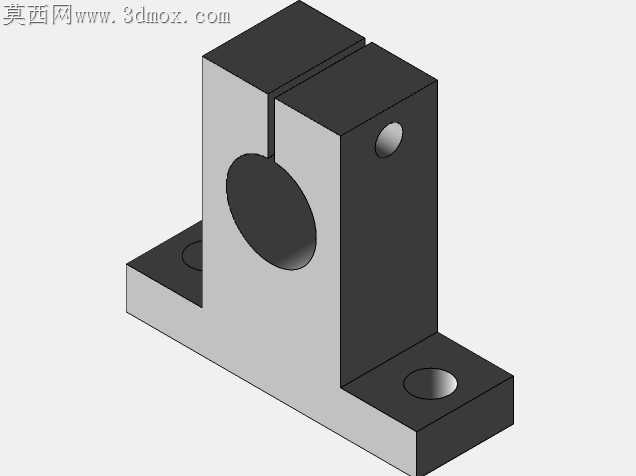

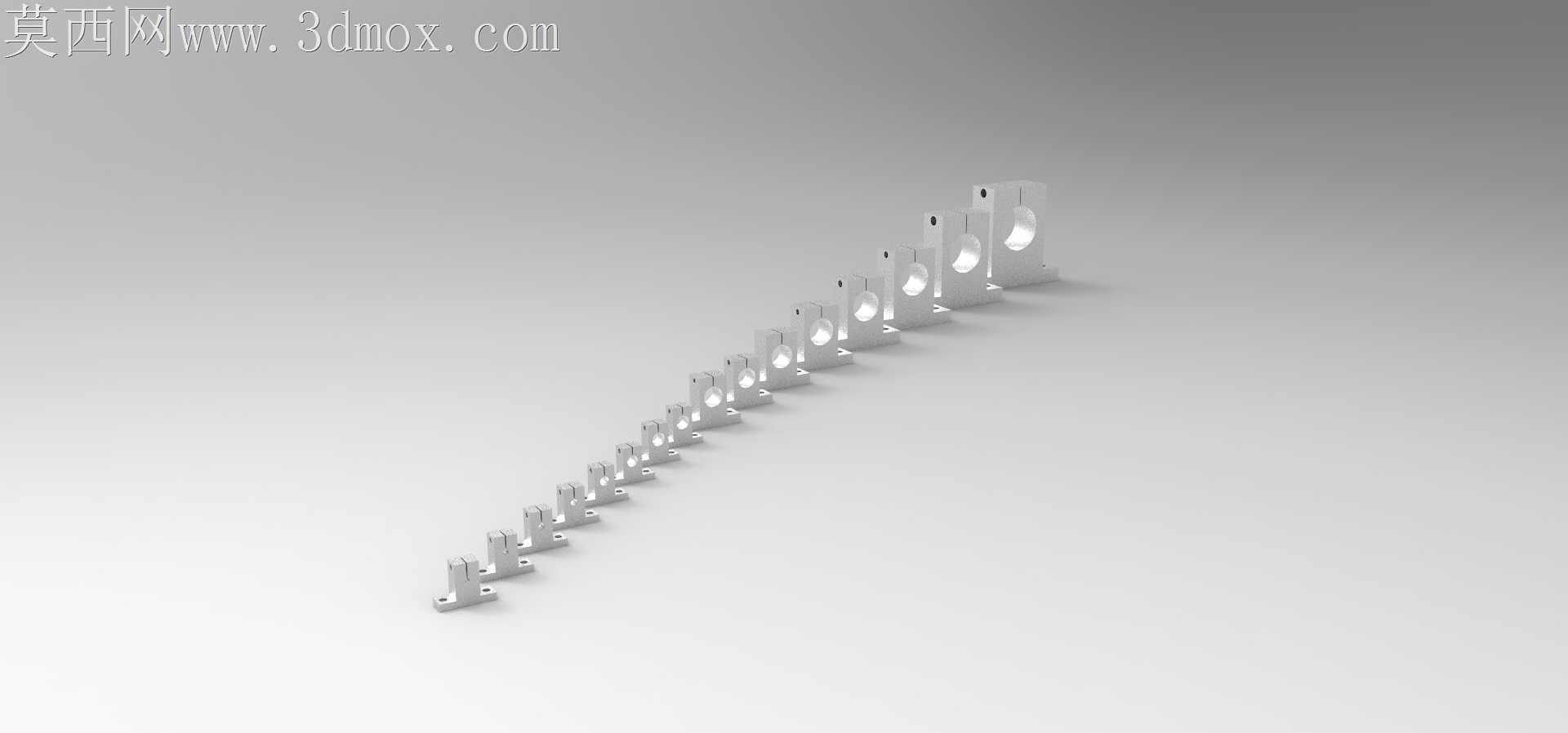

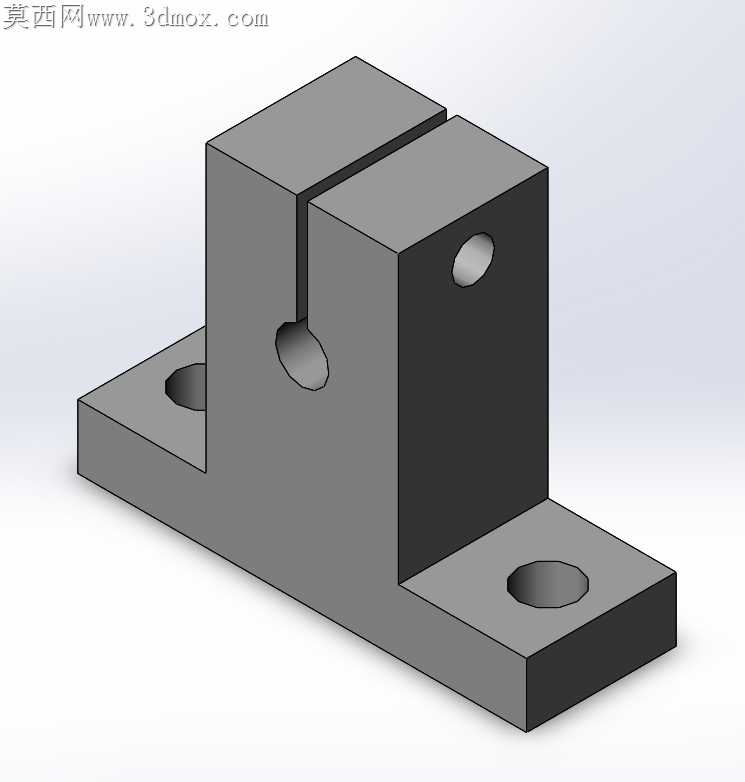

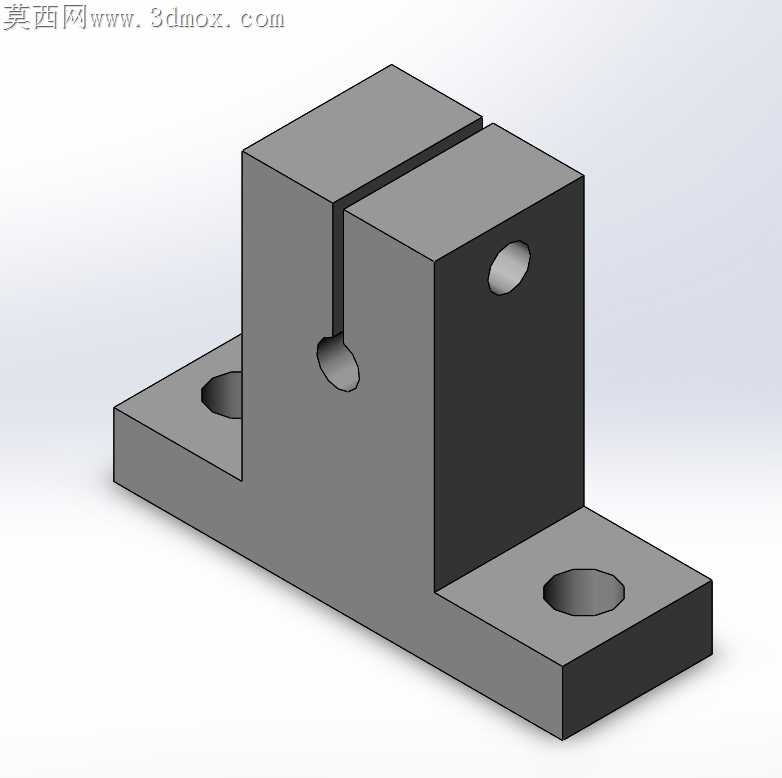

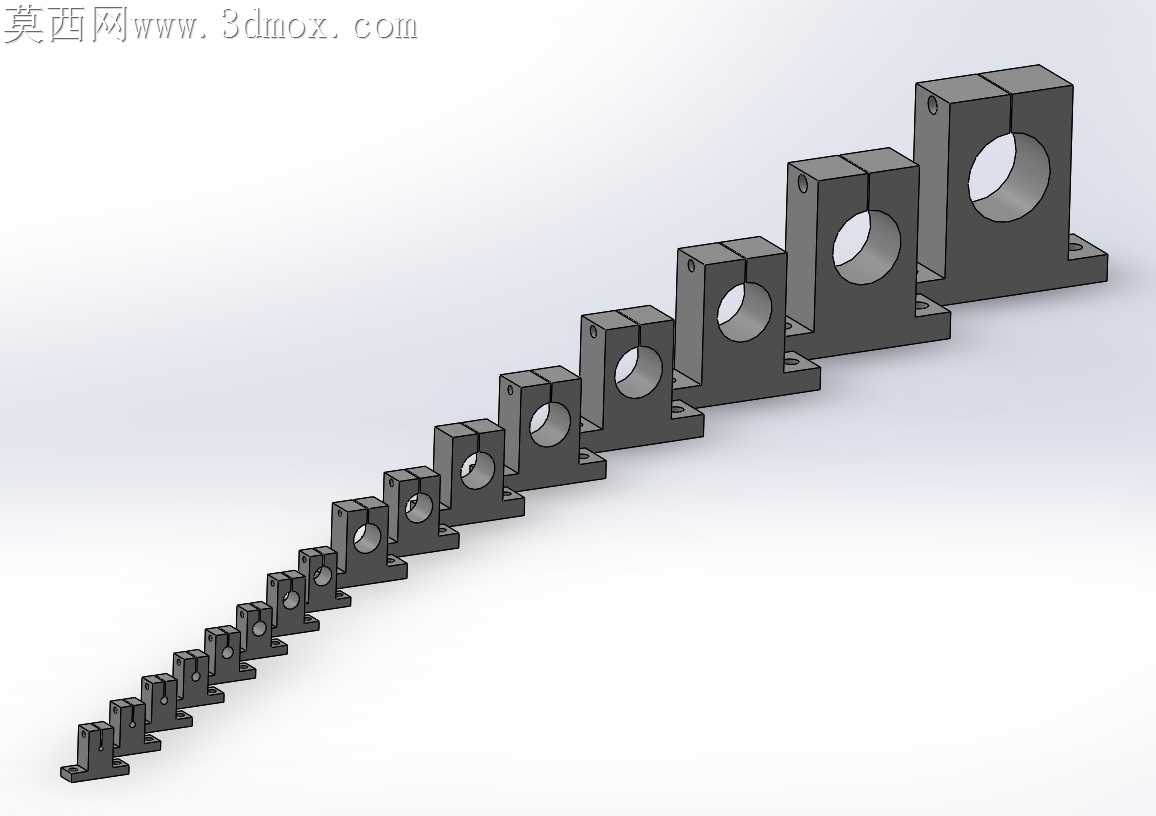

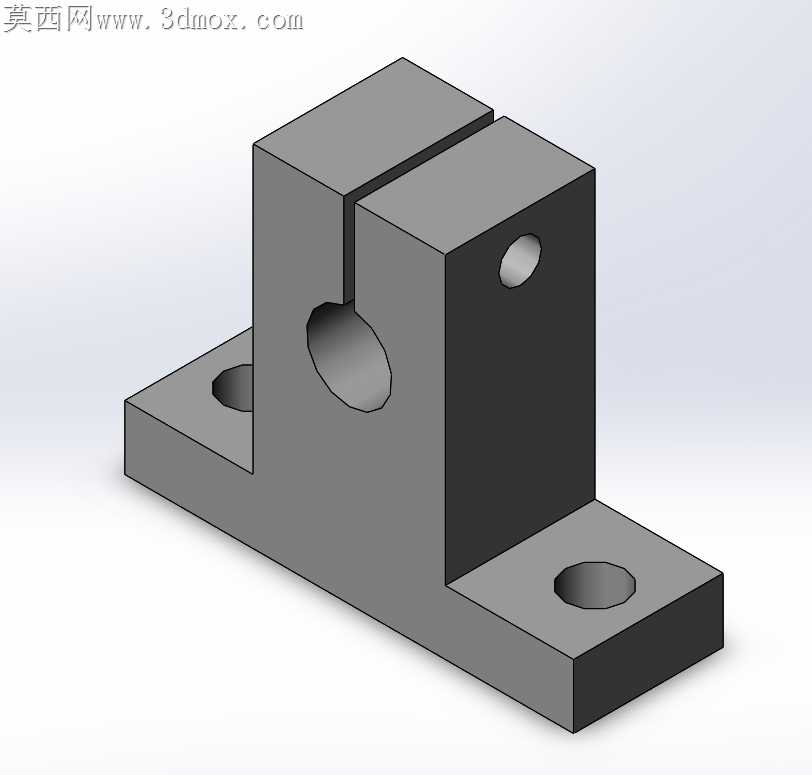

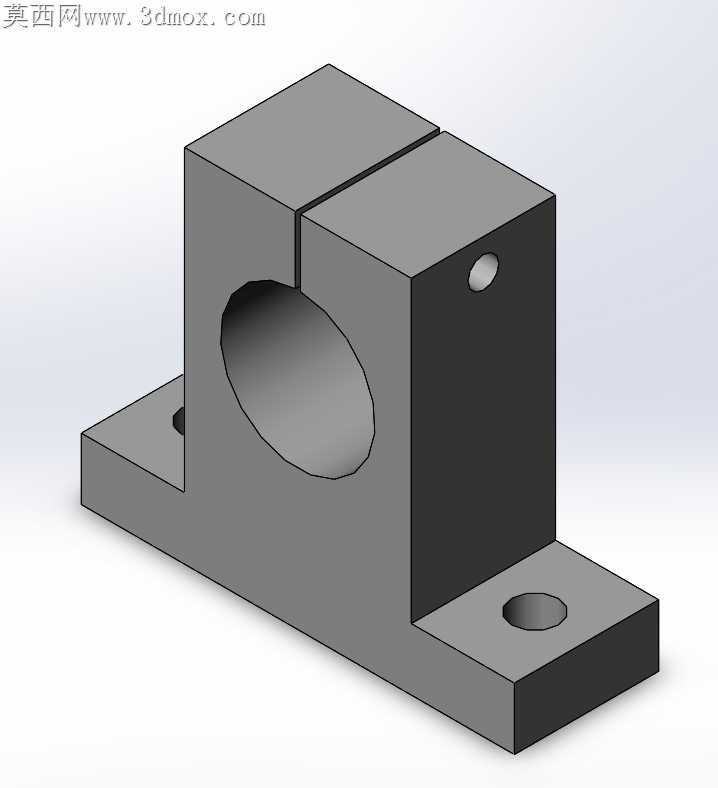

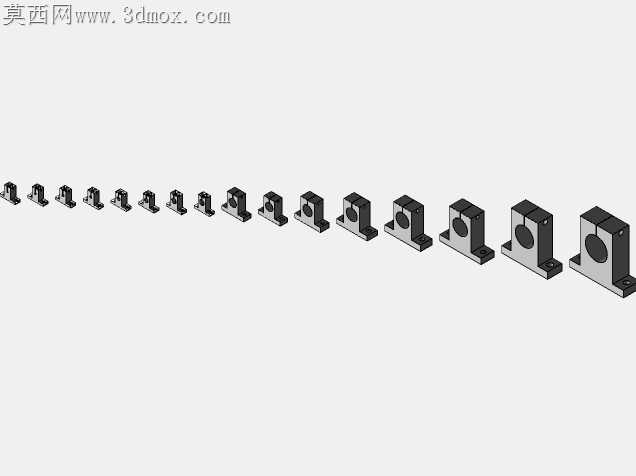

轴类支撑件在传动场景中最容易被忽略的失效点，是夹紧缝的应力集中与安装基面的平面度偏差，这套SK系列轴固定支架在结构细节上刚好对准了这两个加工与装配中的核心痛点。从最小规格到最大规格的成系列排布里，能看到每个规格的夹紧开槽深度都做了差异化调整，小规格支架的开槽深度占轴孔壁厚的62%，避免夹紧时螺钉扭矩过大撑裂安装座，大规格支架的开槽深度收窄到壁厚的48%，防止大直径轴锁紧时出现夹持力不足的轴向窜动。安装基面的沉头孔位置没有做统一居中排布，而是顺着每个规格的重心偏移量做了微调，小规格支架的安装孔靠近轴孔正下方，适配小空间密集安装的布局需求，大规格支架的安装孔向底座两端外移，锁紧时底座不会因为单侧受力出现翘曲，哪怕安装基面存在0.02mm以内的平面度误差，也能通过螺钉锁紧的微量变形实现完全贴合，不会出现轴孔轴线倾斜的问题。轴孔内圆与夹紧端面的垂直度公差控制在0.01mm以内，加工时不需要二次装夹就能一次成型，减少了工序周转带来的精度损失，底座边缘的倒角没有采用统一的45度等距倒角，而是在靠近安装孔的位置做了避让小缺口，装配时内六角螺钉的套筒不会和底座边缘发生干涉，哪怕是在狭窄的设备内腔里安装，也不需要额外打磨边角适配操作空间。夹紧螺钉的螺纹孔深度做了冗余设计，比常规同规格支架深1.5倍螺距，反复拆装调整轴的位置时不会出现滑牙问题，轴孔内壁没有做多余的防滑滚花，靠夹紧缝的弹性变形抱紧轴面，不会在光轴表面留下压痕，后期调整轴的轴向位置时不会因为压痕卡滞。不同规格的支架底座宽度做了梯度递增，相邻规格的底座宽度差保持在固定数值，成排安装时可以共用同一条安装基准边，不需要逐个调整对齐位置，轴孔的中心高也按传动常用的安装尺寸做了匹配，不需要额外加垫调整高度就能直接对接带座轴承、联轴器等标准传动件。夹紧缝的开口端做了微小的喇叭口导向，轴穿入时不会被开槽的锐边刮伤表面镀层，底座底面没有做全平面加工，而是在中间位置留了0.1mm的凹陷，只有安装孔周围的环形区域是精加工贴合面，既减少了精加工的面积降低加工成本，又能避免底座底面的平面度误差影响安装稳定性，哪怕加工时底面存在微小的翘曲，也只有贴合环面接触，不会出现虚装的问题。
