RC航模用120毫米EDF涵道风扇三维模型

本模型为适配RC遥控航模的120毫米电动涵道风扇结构，建模阶段以实际航模动力需求为核心基准，首先完成核心气动参数的匹配计算：针对45000rpm的高转速工况、150英里每小时的出口风速要求，先通过翼型选型确定叶片的气动弦长、安装攻角与扭转梯度，每一片叶片的曲面都通过多截面实体放样完成，沿叶根到叶尖设置连续变化的翼型厚度与扭转角度，避免高转速下的气流分离与颤振问题，轮毂部分采用同轴嵌套的轴承安装位设计，预留了标准电机轴配合公差，整体涵道适配直径严格控制在120毫米，匹配主流航模涵道外壳的安装尺寸。

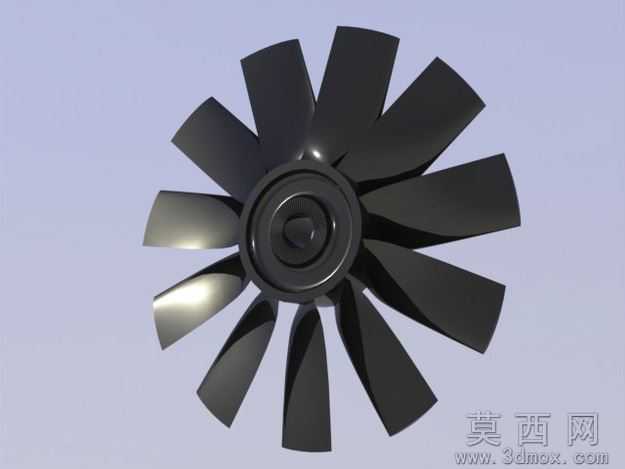

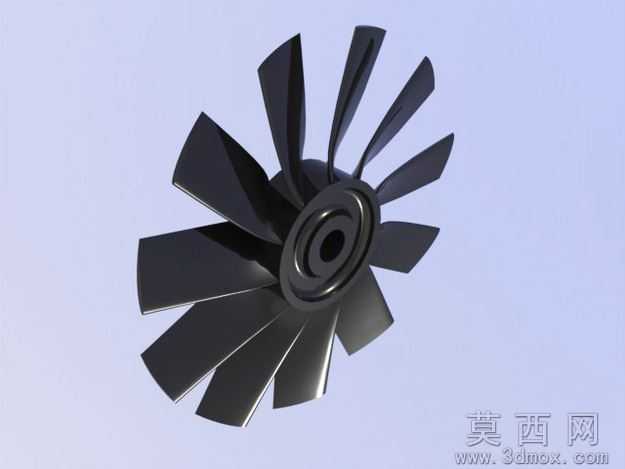

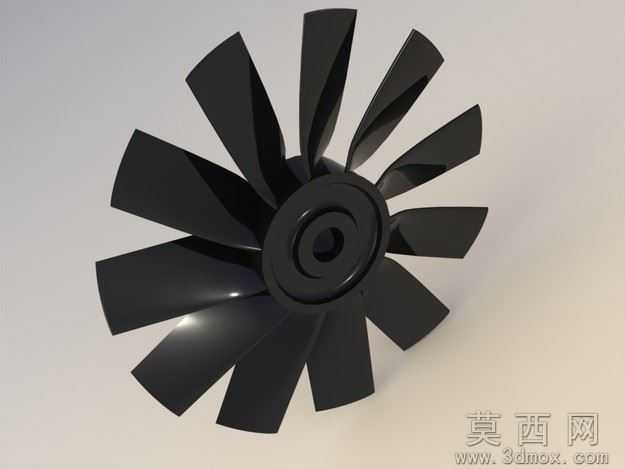

材质渲染环节针对实际产品的材质特性做了精细化设置：叶片部分采用哑光黑色碳纤维增强尼龙材质参数，添加细微的碳纤维纹理质感与半哑光反射效果，还原注塑成型航模配件的真实表面质感，轮毂金属安装位设置了阳极氧化黑色金属材质，添加轻微的使用磨损质感与高光反射细节，背景采用淡蓝色纯色渲染环境，突出风扇整体的叶片排布与结构轮廓，多角度渲染图完整展示了叶型曲面、轮毂结构与整体装配形态。

结构原理上该模型采用多叶片斜流增压设计，12片等距排布的弯曲叶片在高转速旋转时，可将进入涵道的空气沿轴向加速压缩，从尾端喷出形成强劲推力，叶片的后掠角度经过气动优化，可降低高转速下的气动噪音与气流紊流，轮毂的流线型导流设计可减少进气端的气流阻力，提升整体涵道的动力效率，轴承安装位的同轴度设计可保证高转速下的运转稳定性，降低动平衡偏差带来的振动问题。

软件兼容方面，模型提供SolidWorks原生源文件，保留完整的参数化建模特征，可直接修改叶片数量、扭转角度、涵道直径等核心参数，同时导出了通用STEP、IGS中间格式，可兼容CATIA、UG、Creo等主流三维CAD软件，STL格式文件可直接用于3D打印手板验证，无需额外修复破面与几何错误，不同格式的文件都保留了完整的装配结构与零件拆分，方便后续的编辑修改。

研发教学应用层面，该模型既可以作为RC航模爱好者改装涵道动力的设计参考，用于3D打印制作定制化涵道风扇配件，也可作为流体力学教学的演示案例，用于讲解轴流风扇的气动设计原理、高转速叶轮的动平衡设计要点，同时也可作为SolidWorks曲面建模的教学案例，帮助学习者掌握多截面放样、曲面加厚、圆周阵列等建模命令的实操技巧，也可用于小型通风设备的叶轮结构设计参考，拓展民用小型风机的设计思路。
