区域供热变电所管线集成装置

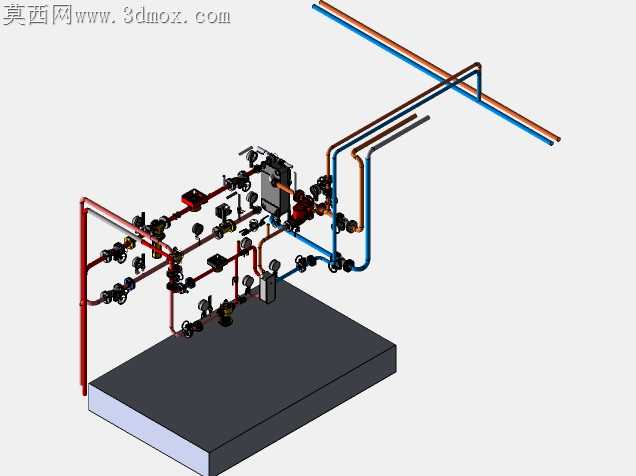

现场供热管线安装常出现的错层碰管问题，在这套集成装置的结构排布里提前做了规避。红蓝管线分别对应供回水管路，弯折处的曲率半径没有按理论最小值取，留足了现场弯管加工的余量，避免冷弯时管壁出现褶皱减薄，影响长期承压能力。底座采用整块平台式设计，所有阀组、仪表、短管都预先在平台上完成定位，省去现场散件拼接时反复核对标高的麻烦，平台边缘预留的螺栓孔位，直接对应土建基础的预埋点位，吊装落位后不需要二次调整水平度。管路上的截止阀、止回阀、压力表接口的排布没有挤在同一操作面，错开的间距刚好能容纳扳手的转动空间，日常检修时不用拆卸相邻管件就能完成阀门更换，这点在狭小的换热站空间里格外实用。不同管径的管路衔接处，没有采用直插式硬接，过渡段的短节长度匹配了焊接操作的最小空间，焊工在现场施焊时能保证焊口的全熔透，不会出现内侧焊瘤阻挡介质流通的问题。架空延伸的管线在穿出平台区域的位置，加设了简易的管卡支撑，避免长距离悬臂管路在介质流动振动下出现焊缝疲劳开裂，支撑点的位置选在管路振动节点的波谷处，能抵消大部分水锤带来的冲击载荷。管路表面的颜色区分不是后期随意喷涂，色标位置刚好避开了焊口和法兰连接面，后续做防腐补口时不用反复遮挡漆面，减少现场施工的工序耗时。阀组上的手轮朝向全部调整到便于站立操作的高度，没有出现手轮贴墙、朝下需要俯身拧动的情况，连仪表的表盘角度都做了偏转，站在巡检通道上就能直接读取压力数值，不用凑到管路缝隙里查看。平台底部的悬空高度留足了150mm的间隙，后续做地面防水或者排水沟清理时，不会被底座挡住作业空间，也避免地面积水长期浸泡底座板材造成锈蚀。所有管路的连接法兰都统一了螺栓孔的朝向，穿螺栓时能从同一侧操作，不用绕着管路反复换位，这点细节在批量安装时能省下不少人工耗时。
