三工位管道抱持式夹持执行机构

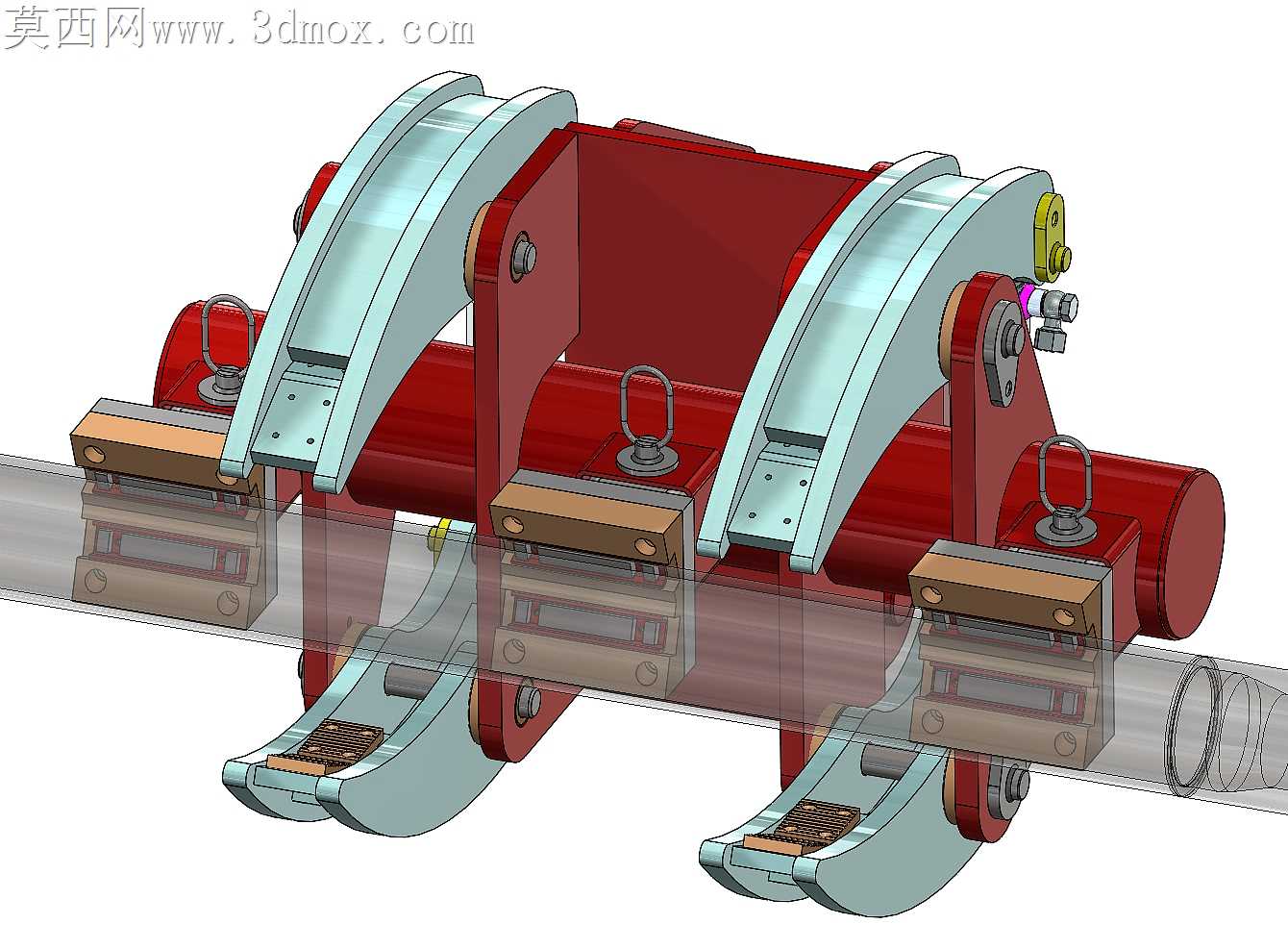

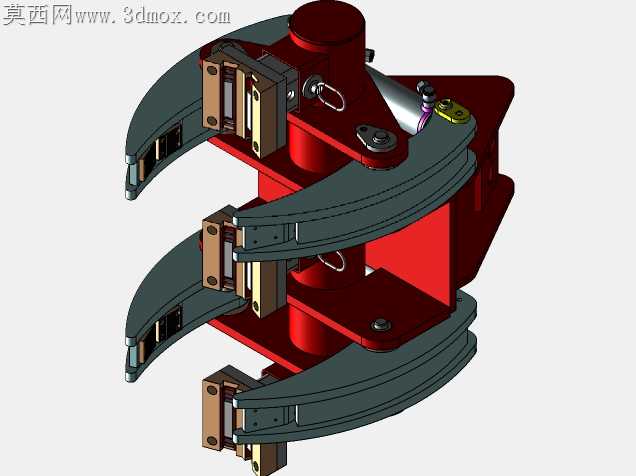

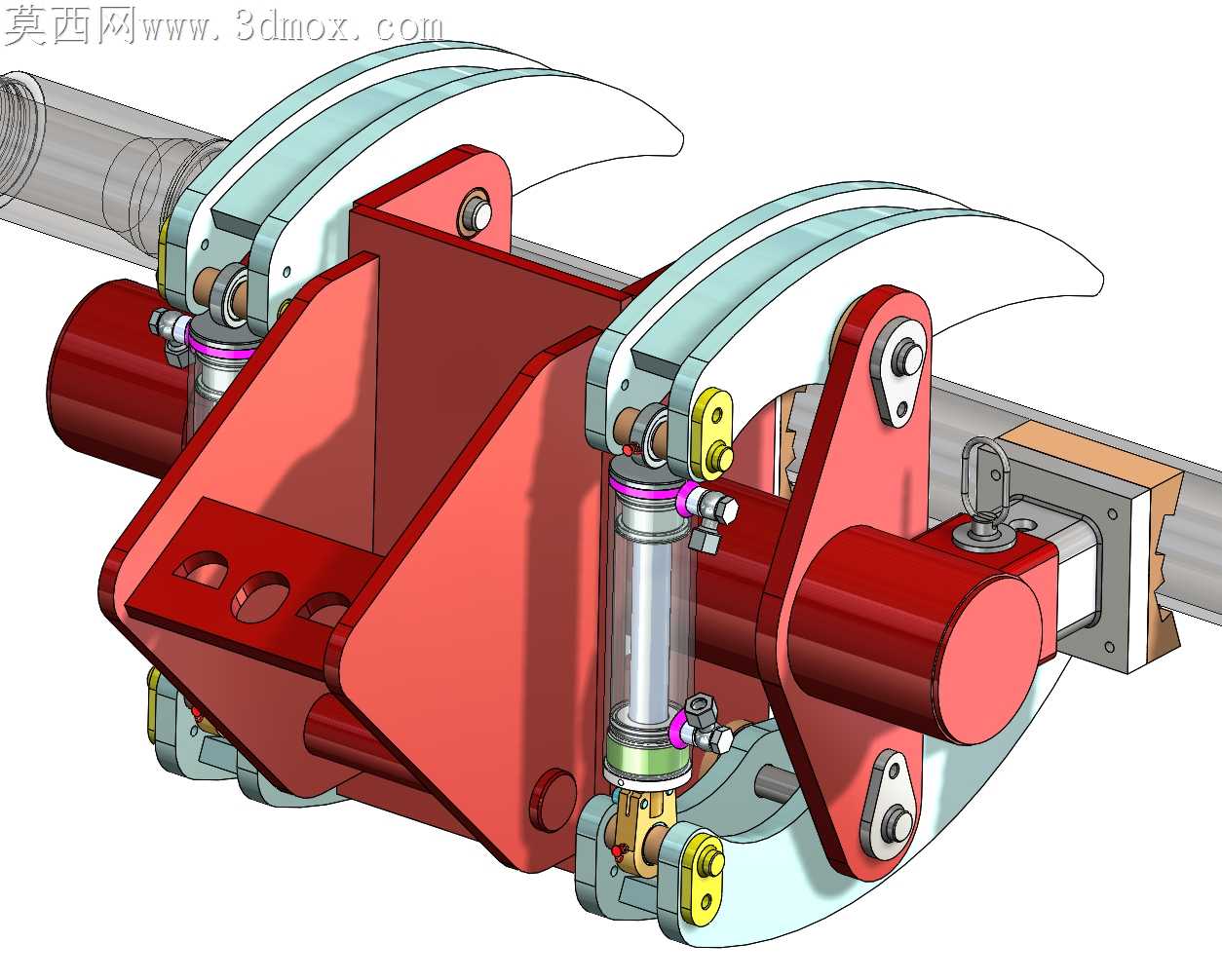

现场连续作业的管道输送工位里，普通单夹爪夹持常出现管壁压痕、大管径夹持打滑、长距离送管时轴向窜动的问题，这套三工位抱持夹持结构正是针对这些工况痛点做的针对性设计。三组夹爪沿管道周向120°均布，单组夹爪采用弧形抱合面贴合圆柱管壁，接触面上嵌装的铜质摩擦块既避免刚性夹爪直接刮伤管材表面，又能通过铜材的软质特性增大接触摩擦力，即便输送表面带少量切削液或防锈油的金属管材，也不会出现夹持打滑的情况。夹爪的铰接支座做了加厚处理，销轴孔内预留了0.02mm的铜套配合间隙，既保证夹爪开合时的转动顺滑度，又能抵消长期往复开合带来的铰接磨损，避免夹爪出现旷量导致的夹持同轴度偏差。夹爪开合的驱动端采用对称布置的连杆传力结构，驱动缸的推力通过连杆均匀分配到三组夹爪上，不会出现单侧夹爪受力过大导致的管材偏斜问题，夹持不同管径的管材时，三组夹爪能同步开合保持对中状态，无需额外调整夹持中心。主体承载的红色架体采用箱式焊接结构，焊缝位置做了内应力释放处理，避免长期承受夹持反力出现架体变形，架体上预留的吊环安装位方便整套机构的吊装转运，也能适配不同安装工位的快速固定需求。夹爪表面的浅蓝色防护层做了耐磨喷涂处理，能抵御车间内的焊渣飞溅、切削液腐蚀，延长外露运动部件的使用寿命。铰接位置的润滑注油嘴直接连通销轴配合面，日常维护时不用拆解机构就能完成润滑保养，减少停机维护的时间成本。夹爪末端的防滑齿纹做了倒圆角处理，即便夹持薄壁塑料管材也不会出现管壁被夹裂的问题，适配金属管、塑料管、复合管等多种材质的管材夹持需求。驱动端的管接头采用快插式结构，气路或油路连接时不用额外加工密封螺纹，现场装配效率能提升近四成，接头位置的密封件选用耐油橡胶材质，长期在油污环境下作业也不会出现密封老化泄漏的问题。架体与安装基座的连接面做了铣平处理，平面度控制在0.05mm以内，保证整套机构安装后与输送管道的同轴度，避免送管时出现管壁蹭碰架体的问题。
