卧式承压膨胀储液罐体结构设计

卧式承压膨胀罐在现场落地安装时，最容易被忽略的隐患是鞍座与筒体接触位置的应力集中，很多常规设计直接将鞍座支撑板与筒体外壁满焊，运行时筒体内压波动带来的形变会在焊趾位置持续累积疲劳应力，不到两年就容易出现隐性裂纹。这款罐体的鞍座做了圆弧过渡垫板，垫板弧度与筒体外壁完全贴合，焊接范围控制在垫板边缘，不直接在筒体承压壁上引弧，既分散了支撑反力，也避免了承压壳体被焊缝热影响区削弱强度。

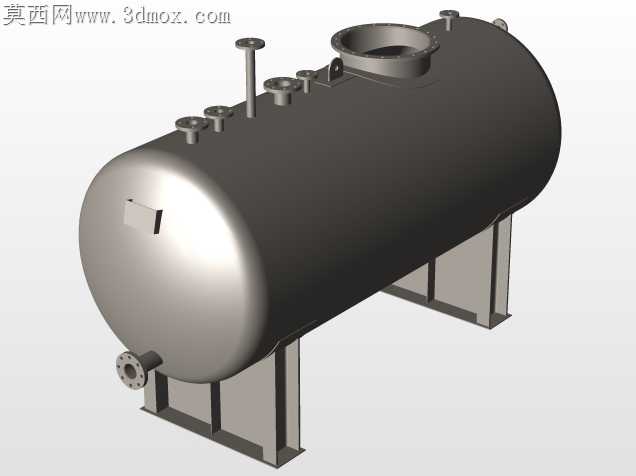

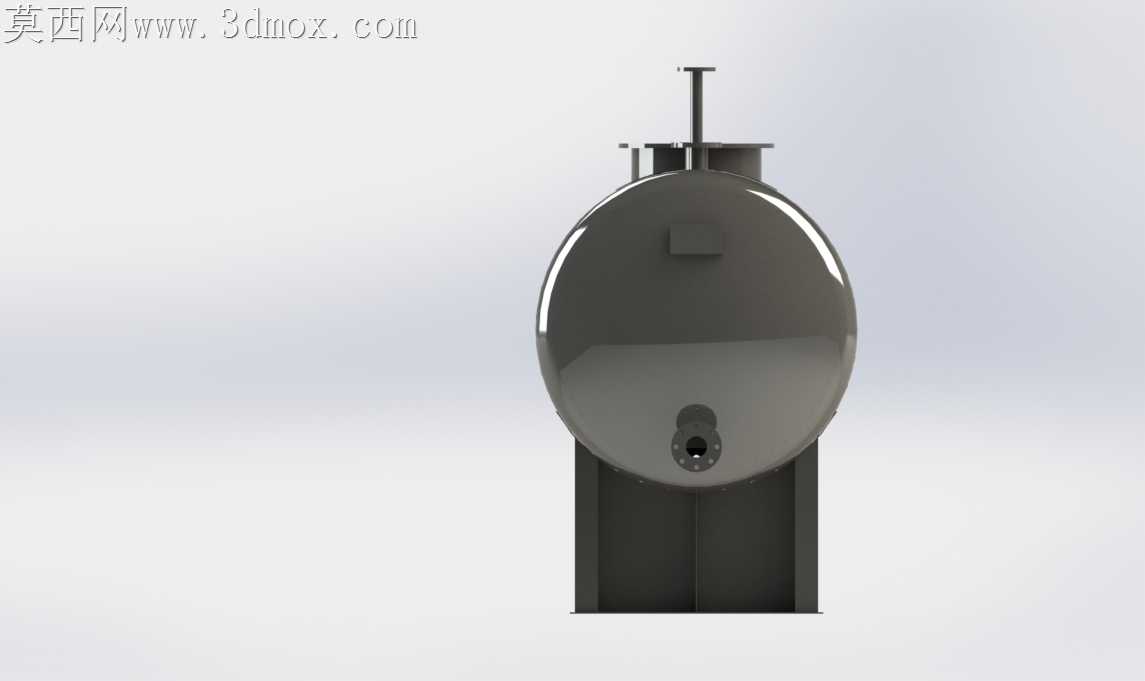

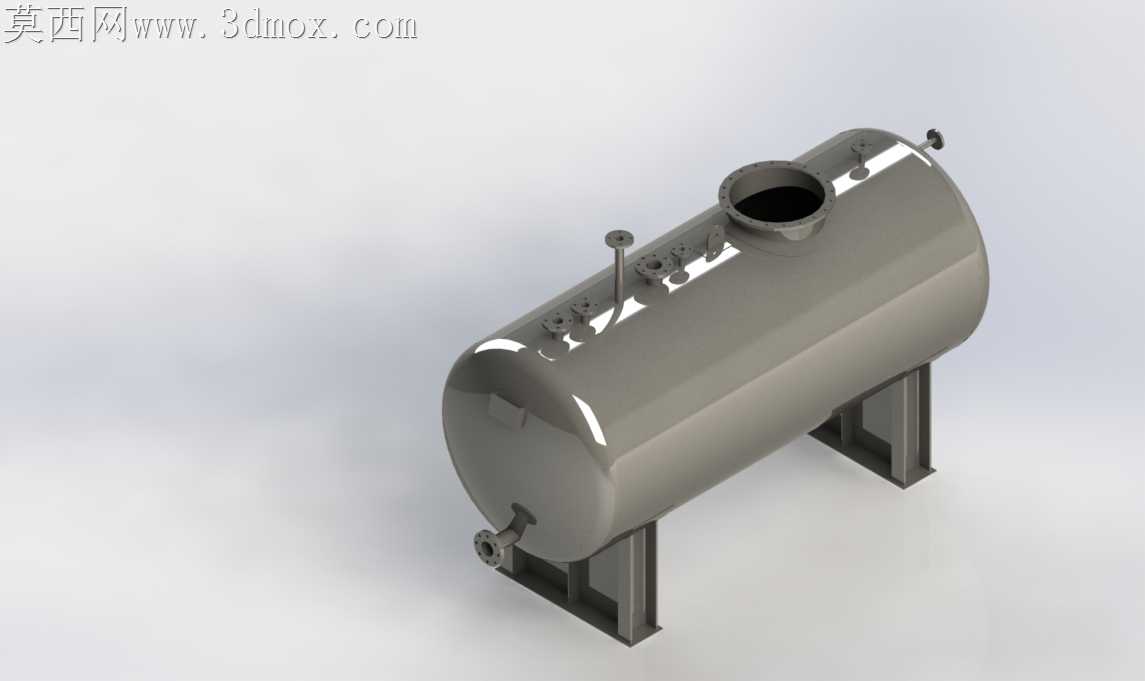

筒体顶部的接口排布没有随意堆在一条直线上，人孔、排气口、液位计接口、安全阀接口错开了筒体纵向焊缝位置，每个接口的补强圈都做了与筒体曲率匹配的弧面，不会出现补强圈与筒体贴合不严导致的焊接缺陷。人孔法兰的密封面做了凸台结构，不用额外加工水线就能保证垫片受压均匀，日常检修拆装后也不容易出现渗漏。筒体端部的封头采用标准椭圆封头，曲率过渡平滑，没有直边段与圆弧段的折角突变，承压时应力分布比碟形封头更均匀，不用额外做局部加厚处理就能满足常规工况的强度要求。

底部排污口的位置特意设在筒体最低点偏向鞍座内侧的位置，不会因为鞍座遮挡导致排污时积液残留，接口伸出长度刚好匹配外接排污阀的安装空间，不用额外加装短节就能直接对接管路，减少了现场焊接的工作量。筒体表面的焊缝余高控制在1.5mm以内，打磨后与母材平滑过渡，做防腐涂层时不会因为焊缝凸起导致涂层厚度不均，长期在潮湿环境下运行也不容易在焊缝位置先出现锈蚀。

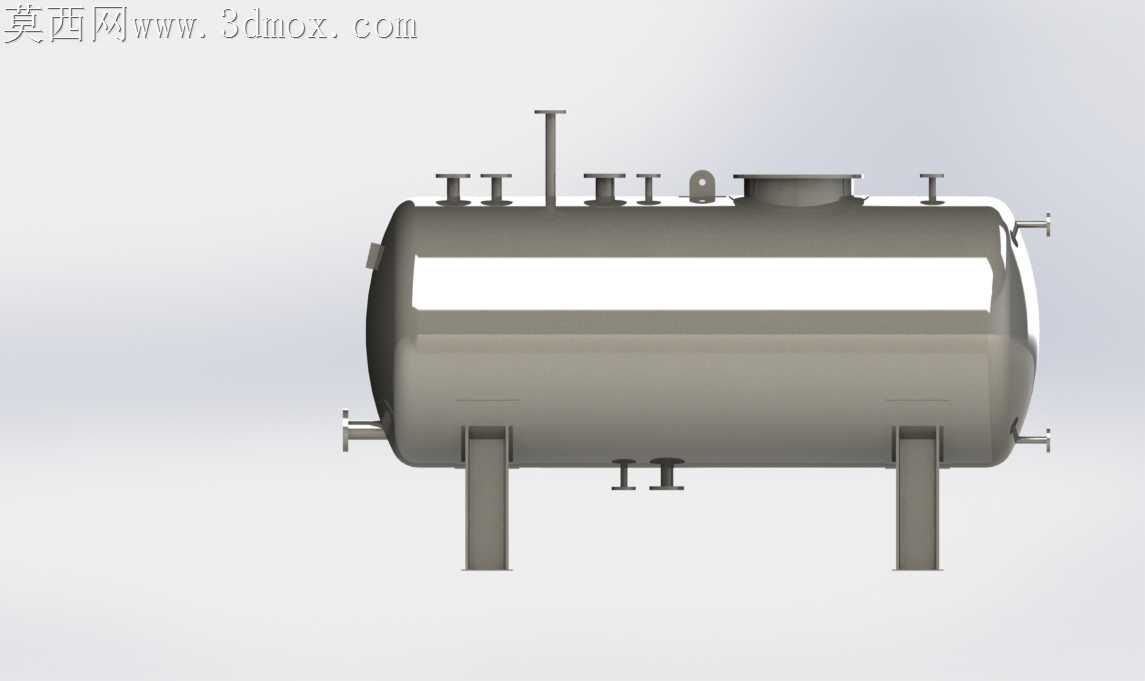

支撑鞍座的底板开了长圆形安装孔，现场安装时可以微调罐体的水平位置，不用精准预埋地脚螺栓也能顺利就位，鞍座的立板与底板之间加了三角筋板，筋板的边角做了倒角处理，不会因为应力集中在筋板端部出现开裂。罐体侧面的液位计接口上下同轴度公差控制在0.5mm以内，安装玻璃管液位计时不会因为接口错位导致玻璃管受剪碎裂，接口内孔做了倒角，插入液位计连接管时不会划伤密封胶圈。

所有外接接口的法兰密封面都在同一水平或垂直基准上，现场配管时不用强行掰动管路对齐法兰，减少了管路安装应力传递到罐体上，避免长期运行时接口法兰因为附加应力出现渗漏。罐体内部没有多余的突出结构，排污时沉积物能顺着筒壁弧度滑到排污口，不会在筒体内壁残留淤积，减少了日常清理的频次。
