汽车传动用等速万向节半轴结构设计

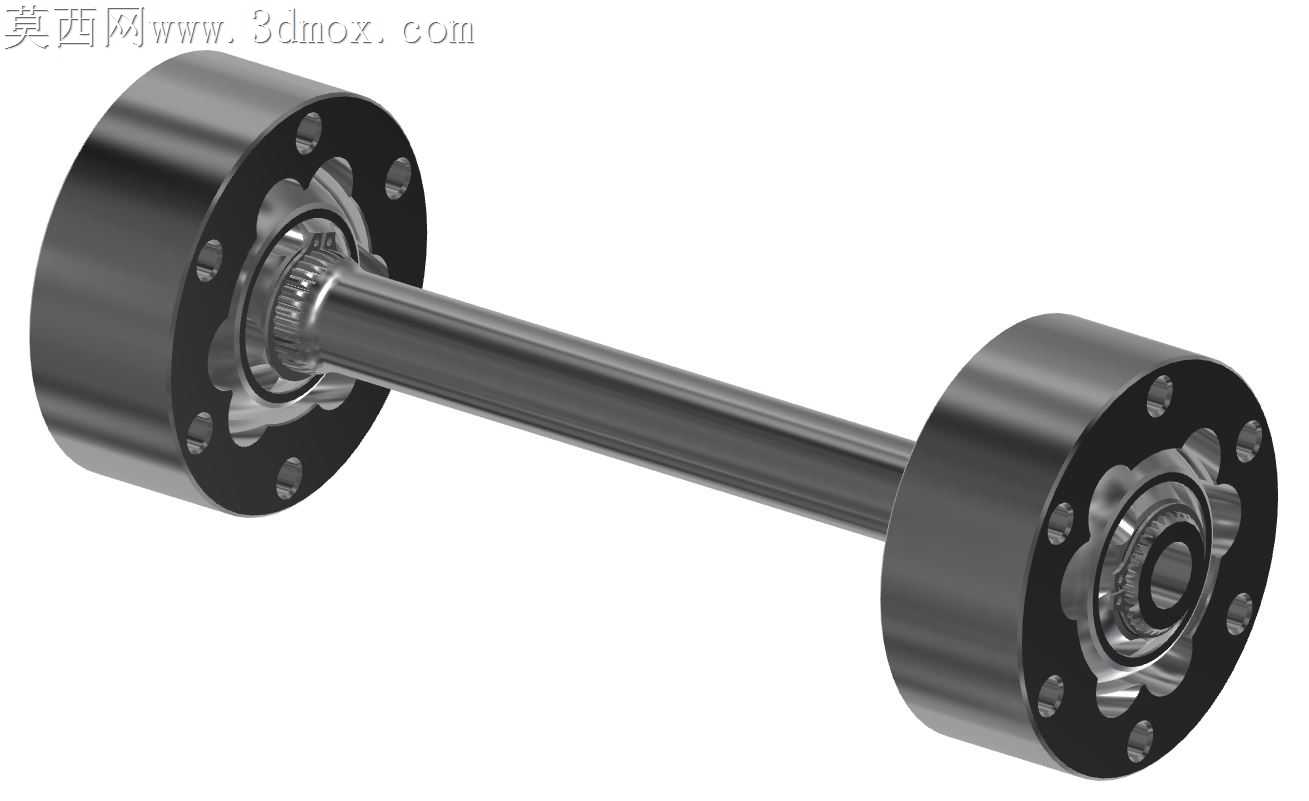

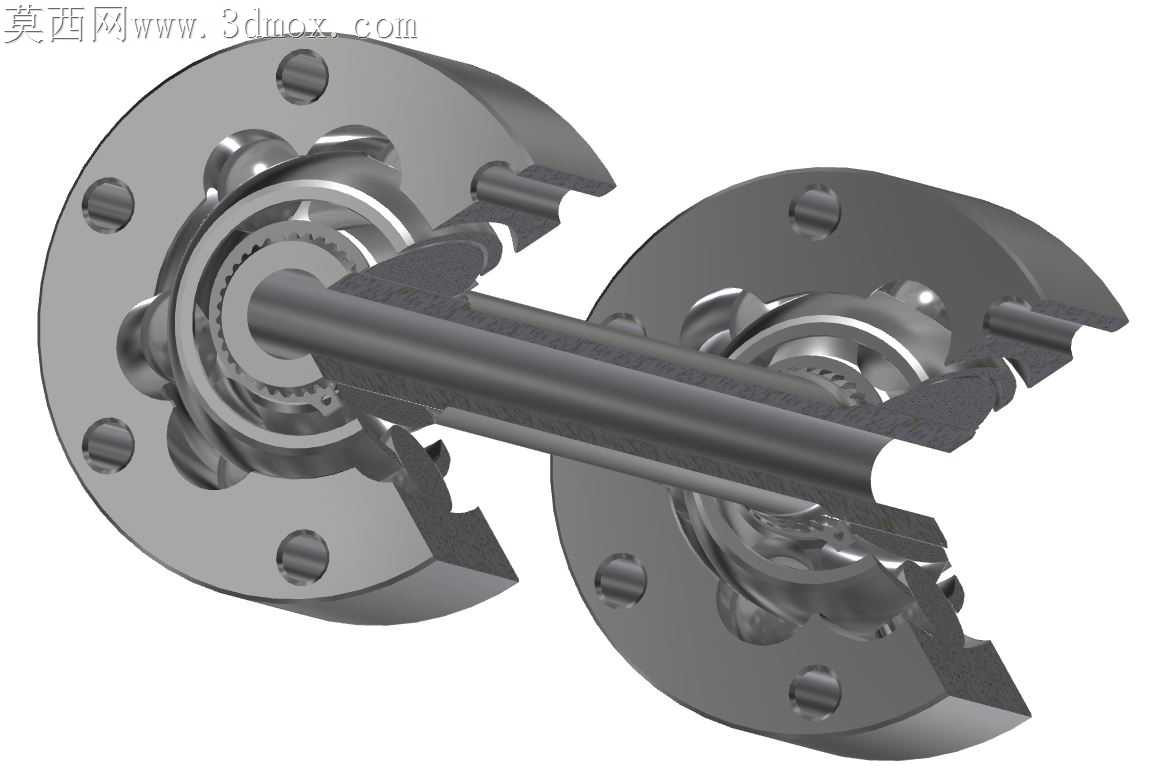

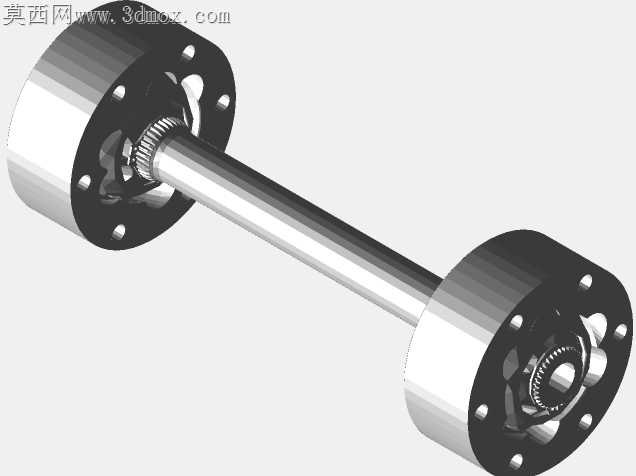

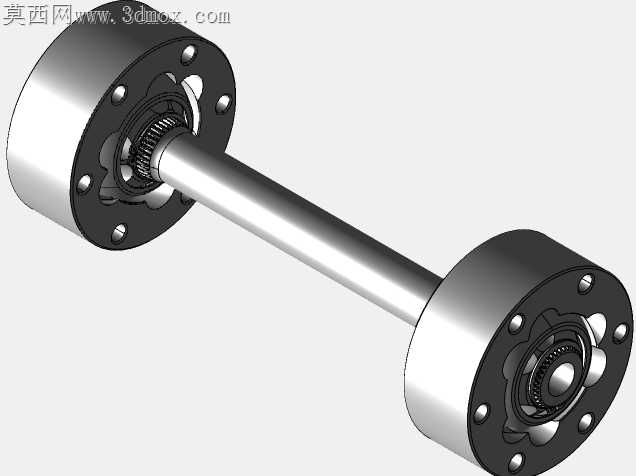

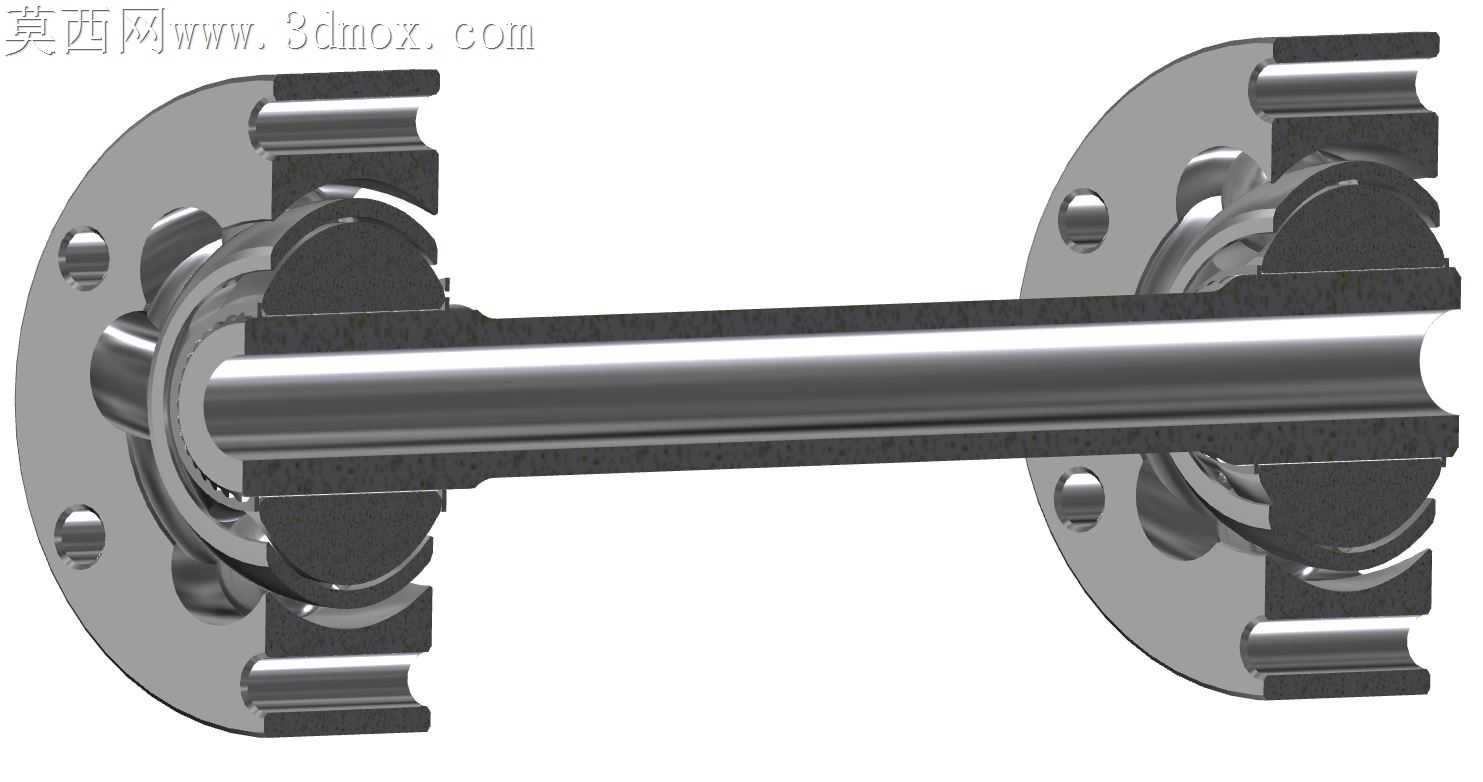

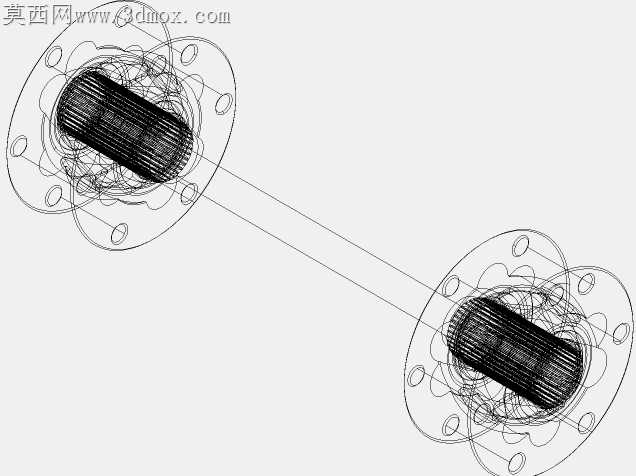

前置前驱车型的传动系统中，半轴两端万向节的角度补偿能力直接决定了大转向角度下的动力传递平顺性，传统三球销式万向节在摆角超过40度时容易出现滑动阻力陡增、滚针磨损加剧的问题，这套等速万向节半轴在结构设计阶段就针对这一工况痛点做了针对性调整。两端钟形壳的滚道采用了偏心圆弧修形，不再使用等截面圆弧轮廓，钢球在滚道内运动时的接触应力会随着摆角增大均匀分散，不会出现局部应力集中导致的滚道点蚀，花键轴与钟形壳的配合段预留了0.02mm的轴向滑动间隙，能够吸收悬架跳动时带来的轴向窜动，避免花键副出现卡滞。中间杆部采用变径设计，靠近万向节的位置做了圆弧过渡卸荷槽，不会因为截面突变产生应力集中，在承受大扭矩冲击时，卸荷槽能够分散扭转应力，避免杆部在应力集中位置发生断裂。两端法兰盘的连接螺栓孔采用了位置度公差0.015mm的精度设计，装配时不需要额外铰孔就能保证与轮毂、差速器端的同轴度，减少装配时的调整工作量，法兰端面做了0.01mm的平面度要求，连接后不会出现端面跳动导致的传动抖动。万向节内部的保持架窗口采用了倒角修边，钢球在窗口内滚动时不会和锐边接触产生刮擦，保持架的球面与钟形壳内球面的配合间隙控制在0.008-0.012mm之间，既不会因为间隙过大出现钢球窜动，也不会因为间隙过小导致高温下热胀卡滞。杆部表面设计了0.8mm的粗糙度要求，不需要额外做抛光处理就能满足防尘罩的密封贴合要求，防尘罩的卡箍槽位置做了圆角过渡，不会割破橡胶防尘罩导致润滑脂泄漏。这套结构在台架测试中能够承受2500N·m的瞬时冲击扭矩，连续扭转循环寿命比传统结构提升了40%，大角度转向时的传动效率波动控制在2%以内，不会出现转向时的动力顿挫感，适配多数紧凑型前驱车型的传动布局，也可作为改装车型的传动部件替换使用，装配时不需要改动原有安装位，直接替换原厂半轴即可完成适配。
