赛车悬架用可调球头铰接支座结构

　　该球头铰接支座主要面向赛车悬架、转向拉杆以及改装底盘中的活动连接部位，承担车轮定位参数传递、冲击载荷缓冲和多自由度运动约束等任务。与普通固定式衬套不同，这类结构需要在车轮上下跳动、转向摆动以及制动扭矩反作用时同时保持铰接中心稳定，因此上部采用带法兰面的圆柱壳体形成承载主体，下部通过球销或锥形连接段向外伸出，使受力轴线能够在一定锥角范围内随悬架运动偏转。

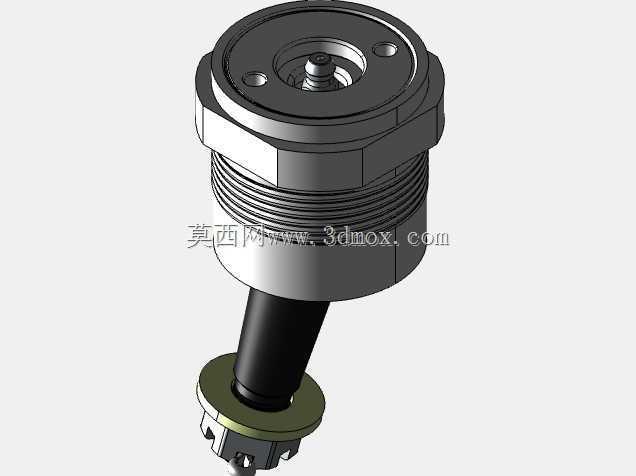

　　从布置边界看，上端法兰承担轴向压紧和周向定位功能，法兰外缘设置便于扳手夹持的扁方结构，装配时可通过工具施加预紧扭矩；圆柱外表面加工连续外螺纹，用于旋入车架、摇臂或调节套筒，配合锁紧件后可改变球铰中心与安装基准之间的距离，从而实现外倾角、前束或推杆长度的精细调整。法兰端面上的沉孔与中心结构对应安装紧固件和球座压盖，既保证拆装可达性，也避免螺栓头部高出配合面。

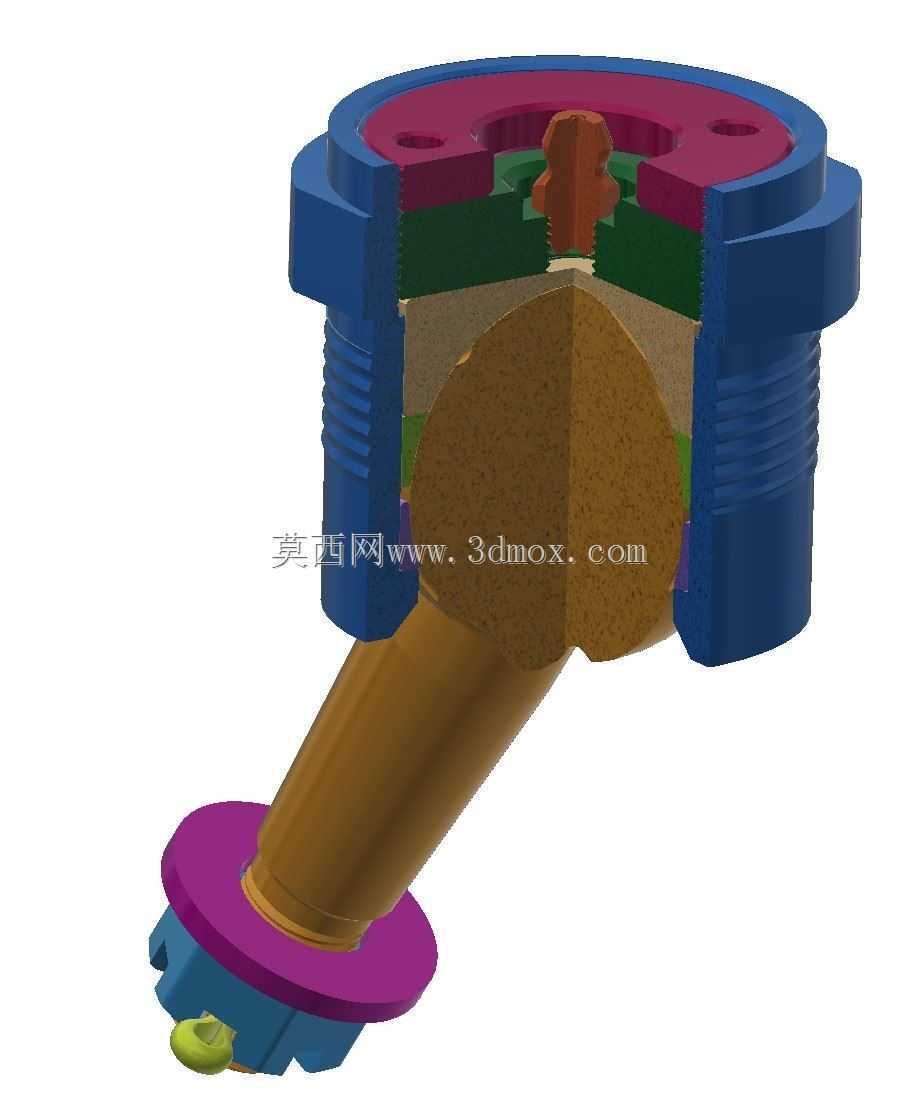

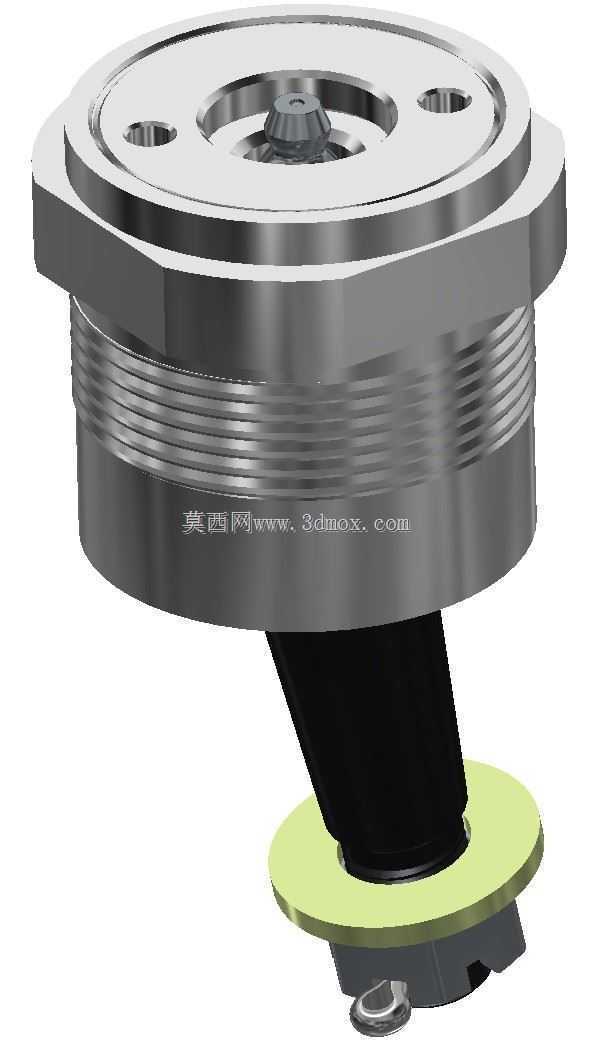

　　下部球销区域采用收窄过渡，靠近球心处保留足够截面以承受拉压复合载荷，末端则通过锥面、螺纹或垫片界面与控制臂、转向节相连。图中浅色垫片可作为轴向承压或调整间隙的边界件，安装时需确认垫片贴合面、螺纹旋合长度和球销摆动空间，防止满载跳动时与周边管件、制动部件或轮辋发生干涉。

　　建模时应重点还原法兰外径、螺纹公称尺寸、扁方宽度、球销伸出长度、锥面角度和铰接中心位置。螺纹段不必仅作外观处理，在干涉检查中应按真实大径建立最小包络体；球头运动部分则建议保留同心球面、密封间隙和偏转锥角，以便后续在悬架总装中验证极限跳动与转向锁止位置。壳体台阶、圆角和退刀槽对应力集中影响明显，不能在数模中随意简化，尤其是法兰与螺纹筒体交接处，需要结合热处理和材料强度评估过渡半径。

　　实际使用中，该类球头支座常被布置在推杆、摇臂、拉杆端部或轮毂导向机构附近，既要传递高频路面冲击，也要维持底盘几何定位。设计思路上，上部螺纹负责可调与锁紧，中部筒体提供抗弯截面，下部球铰释放转动自由度，三者共同构成可调节、可承载、可摆动的连接节点。结构工程师在选型或复刻时，应把安装孔位、螺纹旋向、球头中心高和最大摆角作为关键校核项，并在装配数模中预留工具操作空间与维护拆卸空间。
