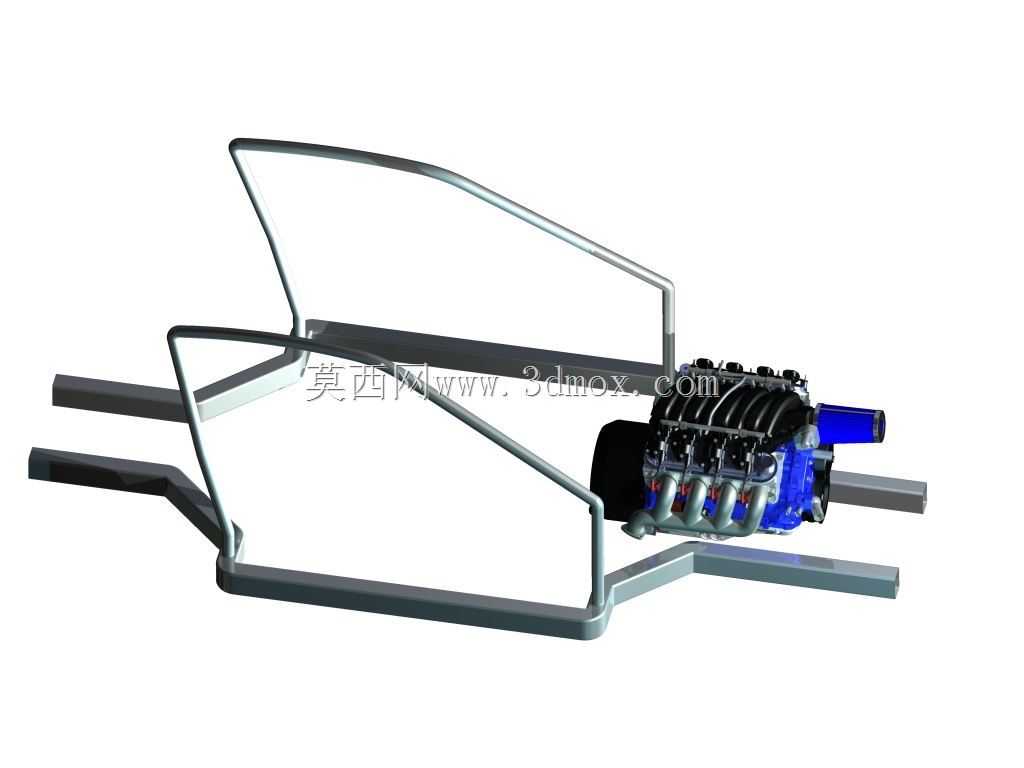

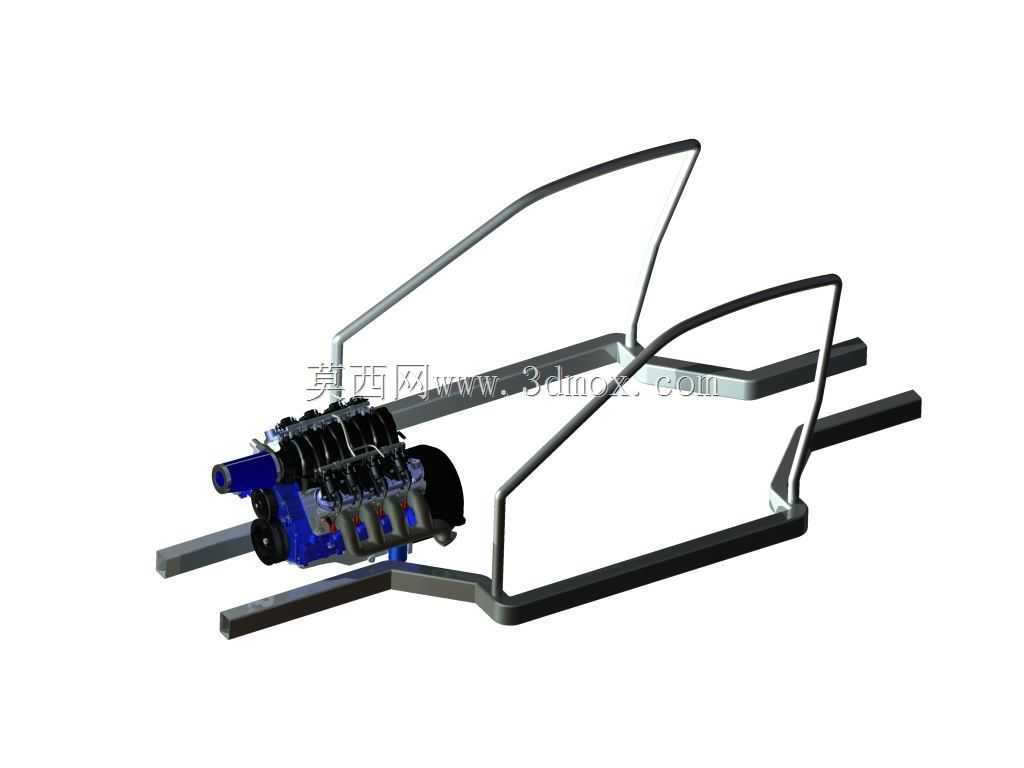

拉力赛车定制底盘带LS3引擎总成结构

这套结构围绕拉力赛事的极端使用场景开发，核心匹配雪佛兰LS3引擎的安装定位，适配非铺装路面高速行驶的载荷需求。从安装边界来看，车架主管采用矩形截面型钢弯折成型，主纵梁沿动力总成两侧平行布置，前后延伸段预留了悬架摆臂、转向机、后驱动桥的安装点位，防滚环结构与主车架采用连续焊接路径，既满足赛事翻滚防护的刚度要求，也避开了引擎周边附件的拆装空间，不会出现维修时需要切割车架结构的问题。动力总成的安装点位完全匹配LS3引擎的原生机脚位置，定制的排气总管采用等长歧管设计，每一路排气歧管的长度误差控制在5mm以内，保证各缸排气背压一致，避免高转速区间出现排气干涉导致的动力损失，歧管出口位置预留了氧传感器、三元催化器的安装法兰，可直接对接后续排气系统的改装需求。为适配拉力赛常用的序列式变速驱动桥，专门设计了定制钟形壳体，壳体的输入端匹配LS3引擎的飞轮壳安装止口，输出端对接变速驱动桥的输入轴定位孔，壳体内部预留了离合器分泵、分离轴承的安装空间，同时在壳体下部设计了加强筋结构，承受大扭矩输出时的冲击载荷，避免起步、换挡瞬间的扭矩冲击导致壳体开裂。进气系统升级了500组规格的spectra空气滤清器，滤清器的安装支架固定在车架纵梁的预留孔位上，进气道采用大曲率渐变截面设计，减少进气阻力的同时，避免越野行驶时泥水、沙尘直接冲击滤芯，滤清器的更换位置预留了足够的操作空间，无需拆卸周边管线即可完成滤芯更换作业。车架的焊接点位全部做了应力释放设计，在引擎安装位、悬架固定位等载荷集中区域，都增加了三角形加强筋结构，分散交变载荷带来的应力集中，防止长时间颠簸路面行驶出现焊缝开裂的问题。整套结构的管线布置全部沿车架内侧走线，预留了15mm以上的震动间隙，避免车架形变、动力总成震动时磨损管线外层，燃油管、刹车管、线束的固定卡扣点位都在建模时做了同步预留，装配时无需额外在车架上钻孔。从实际使用场景来看，这套结构完全适配拉力赛车的改装需求，既保留了LS3引擎大马力输出的安装兼容性，也针对越野赛事的恶劣使用环境做了针对性的结构强化，所有安装边界都符合常规拉力赛事的改装规范，可直接用于钢管赛车的底盘搭建，也可作为同类型大马力越野车型底盘改装的设计参考，建模时所有配合面的公差都按照机械加工的常规精度设置，安装止口的配合间隙控制在0.02-0.05mm之间，保证装配时无需额外修配即可完成对接。
