威尔伍德野马二代转向主轴总成

　　该转向主轴总成面向经典后驱性能车的前桥改装与复刻场景，核心作用是把轮毂轴承、制动盘、制动卡钳和悬架导向杆件连接到同一回转基准上，同时承担转向时绕主销轴线转动的功能。在整车底盘中，它属于前悬架与转向系统交汇的受力件：车轮受到的垂向冲击、纵向制动力和侧向转弯力都先经过轮毂轴承传递到主轴，再由上下安装支座分散到控制臂和转向拉杆，因此结构刚性和孔位同轴度直接影响制动稳定性、轮胎偏磨和转向回正手感。

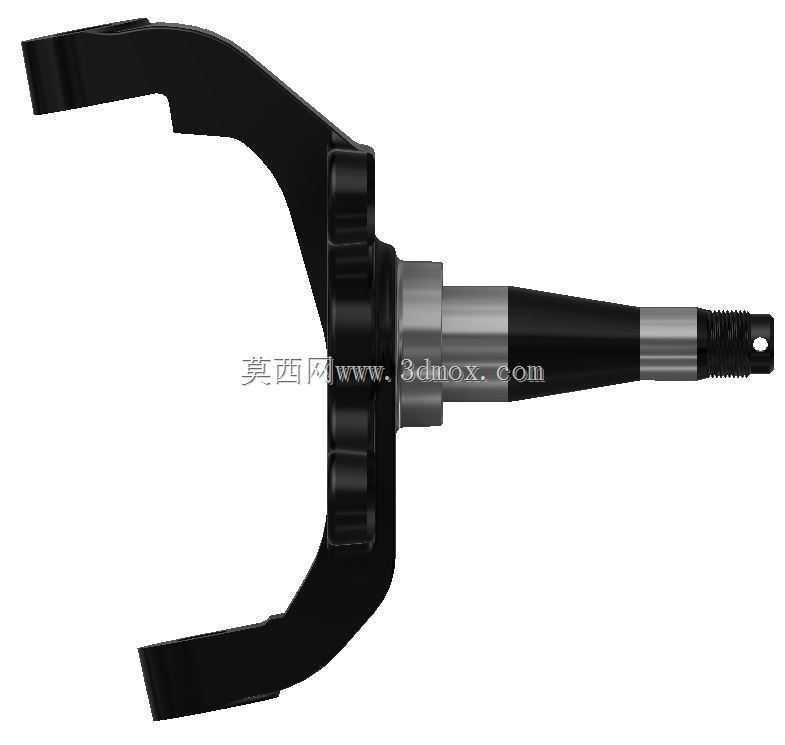

　　建模时先以主轴颈的回转轴线为基准，逐步确定锥段、螺纹段、轴承配合圆柱面和密封台阶的位置。细长轴端用于轮毂轴承内圈定位，轴肩直径和过渡圆角需要兼顾装配压紧与应力释放，避免在交变冲击下出现圆角处疲劳裂纹。中部加粗的轴套区域为轴承提供支撑跨度，跨度越大，轮毂受到倾覆力矩时轴承接触应力越均匀，但也会增加转向节外侧的包络尺寸，因此需要在轮距、制动盘直径和卡钳间隙之间反复校核。

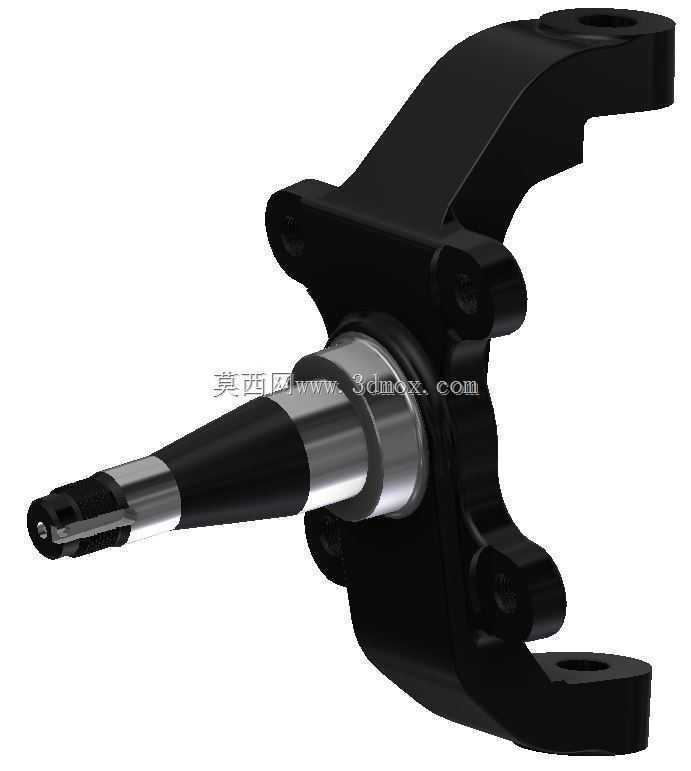

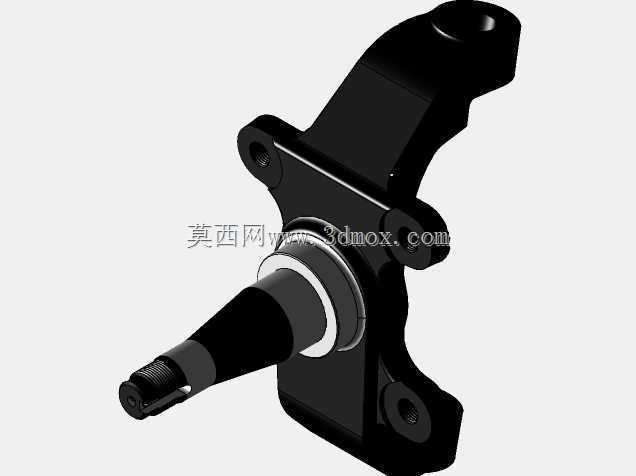

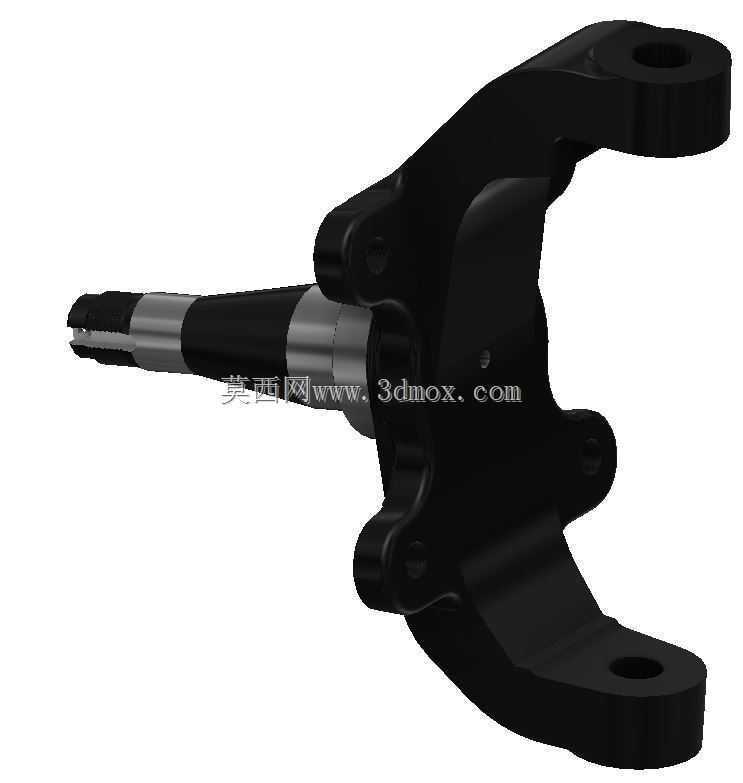

　　外侧铸造式转向节本体采用异形弯臂结构，而非简单直板，目的是避让制动盘、轮毂和防尘罩，同时把上下球销安装点布置在符合主销内倾、后倾设定的空间位置。上部支臂和下部叉形支座的螺栓孔、销孔构成悬架安装边界，孔距、孔轴方向和结合面平面度必须与控制臂端头匹配；若孔位偏差超过装配公差，会导致球销受扭、悬架运动轨迹失真。后方凸台用于连接转向拉杆，其球头中心高度决定转向节臂长度，直接关系到转向传动比和左右轮转角关系。

　　外形尺寸方面，主轴轴向长度需覆盖轮毂轴承、隔套、锁紧螺母和制动盘定位面，端部螺纹长度要保证预紧后螺母有足够啮合圈数，并留出开口销或锁止结构空间。转向节上下安装耳的开档宽度按控制臂球销尺寸设定，耳部厚度在保证螺栓孔承压面积的同时，通过局部加强筋提升抗弯能力。底部和顶部的平面支座提供制动卡钳或悬架件的安装界面，结合面周边保留螺栓操作空间，避免装配工具与轮毂、防尘盖发生干涉。

　　从实际使用看，这类主轴总成常用于复古跑车修复、赛道化底盘升级以及小批量定制车制造。设计时不仅要关注单件强度，还要把制动盘偏距、轮圈安装面、轮毂中心孔和转向极限位置放在同一装配空间中检查。三维建模通过完整表达轴颈、锥面、安装耳、加强筋和卡钳避让区，可在加工前完成轴承选型、制动套件匹配和悬架运动干涉验证，减少样件装配阶段反复修配的风险。
