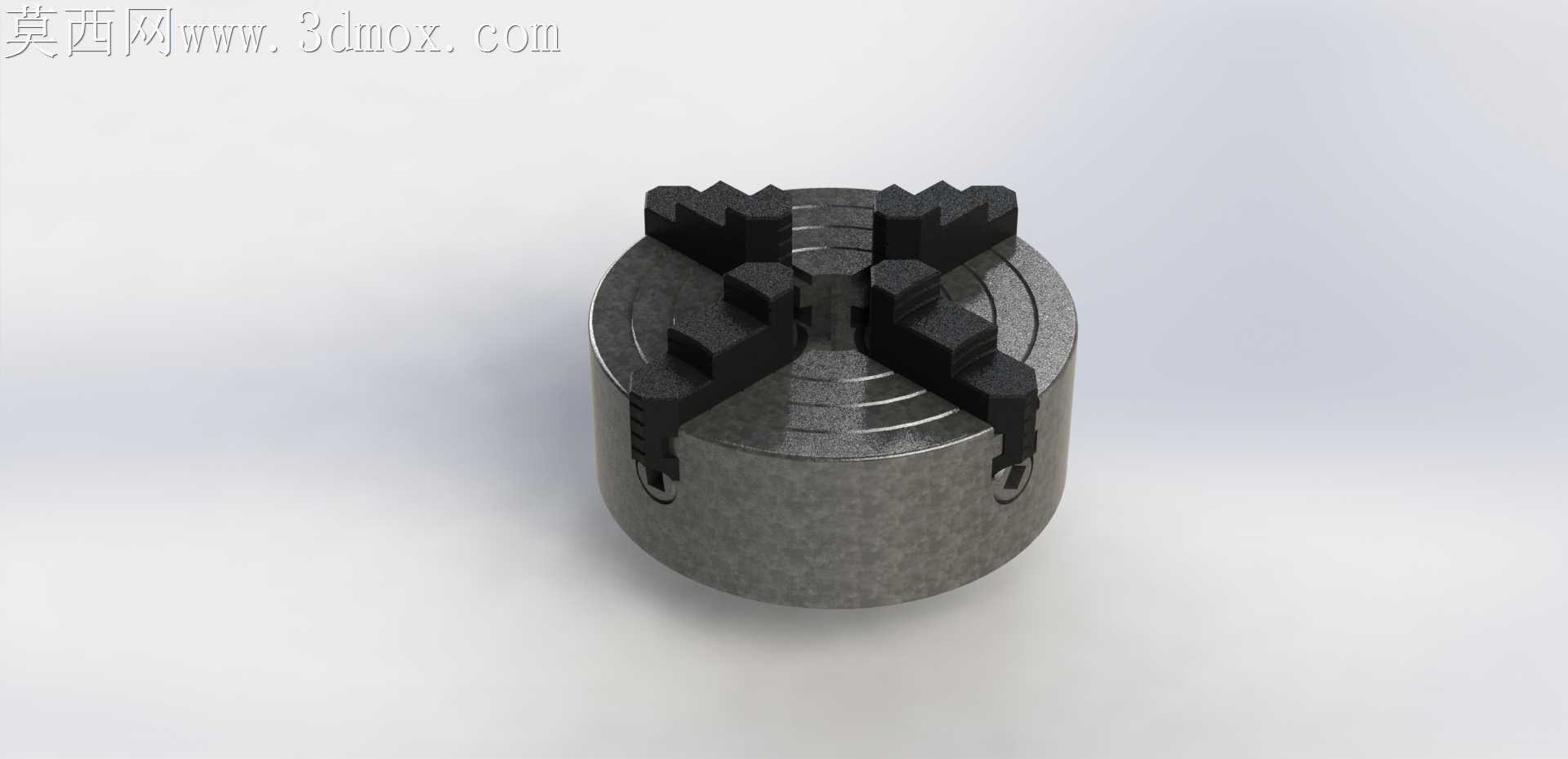

200mm规格四爪自定心卡盘结构设计

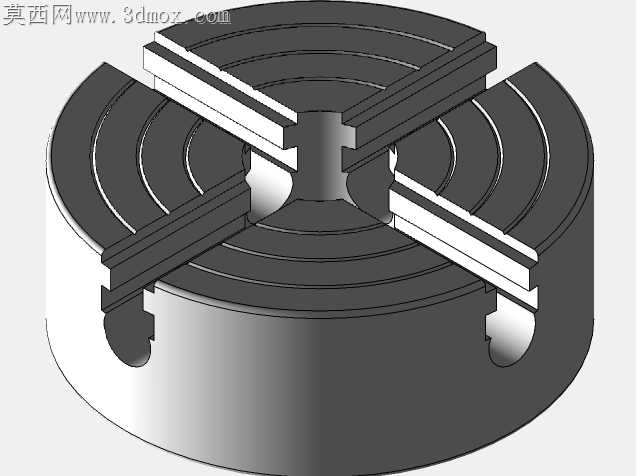

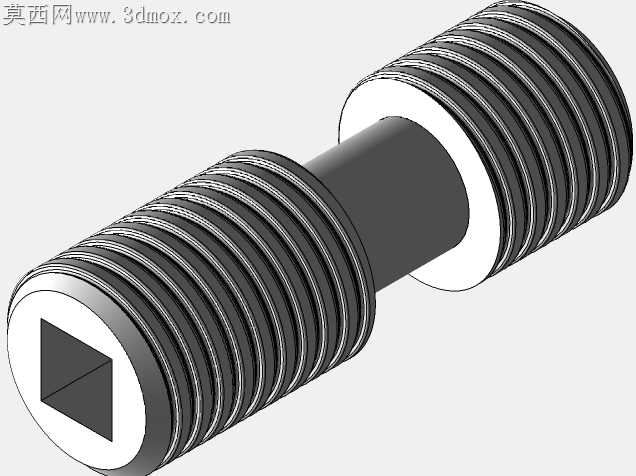

车间里普通三爪卡盘装夹异形截面工件时，常出现夹持偏心、夹紧力分布不均的问题，薄壁件装夹变形、不规则毛坯找正耗时久的痛点长期存在，这款200mm四爪卡盘的结构设计，正是针对这类加工场景的适配优化。卡盘盘体采用调质45钢材质的一体式盘状结构，盘面的T型滑槽做了0.02mm的平面度公差控制，四个卡爪的滑动配合面预留了0.015mm的间隙，既保证卡爪滑动顺畅无卡滞，又避免间隙过大导致装夹时的窜动误差。每个卡爪的夹持面做了细密的锯齿防滑纹理，齿深控制在0.3mm，齿尖做了R0.2的圆角钝化处理，既保证足够的夹持摩擦力，又不会在软质工件表面压出过深的夹痕，精加工场景下还可换装软爪适配高精度装夹需求。卡盘内部的四组丝杠传动副采用等距螺距设计，单圈进给量控制在1.5mm，转动卡盘钥匙时四个卡爪同步径向移动，自定心精度可控制在0.03mm以内，针对非对称工件也可单独调整单个卡爪的进给量，无需额外加装辅助找正工具就能完成偏心装夹。盘体背面的连接法兰做了标准的短锥配合面，锥面粗糙度控制在Ra1.6，和机床主轴端的连接贴合度可达90%以上，高速旋转时不会因为连接面贴合不足产生动平衡偏差，200mm的盘径规格适配多数中小型普通车床、回转工作台的安装尺寸，最大夹持行程可覆盖15mm到200mm直径的工件，无论是圆形棒料、方形毛坯还是不规则异形件，都能通过四爪的独立调整实现稳定夹持。卡爪与滑槽的配合位置设计了防尘密封胶条，能阻挡加工时产生的铁屑、切削液进入滑槽内部，避免长期使用后铁屑卡滞导致卡爪滑动不畅，日常维护时只需定期在丝杠位置注入润滑脂，就能保证长时间的装夹精度稳定。盘体侧面的四个钥匙插孔做了淬火硬化处理，硬度达到HRC45，频繁插拔卡盘钥匙也不会出现插孔变形、打滑的问题，适配车间高频次的装夹操作需求。
