红色帽头圆形面板脉冲式按钮结构设计

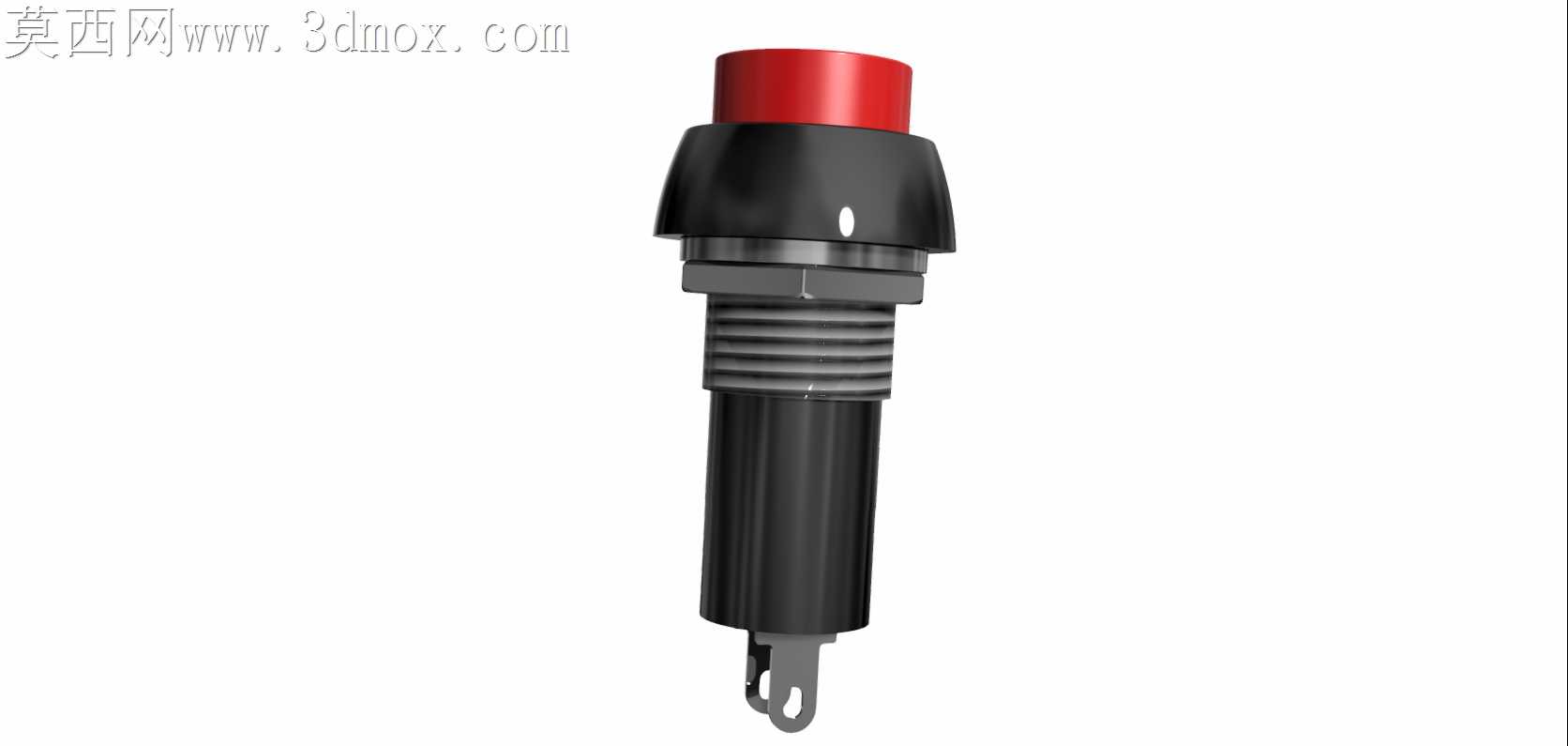

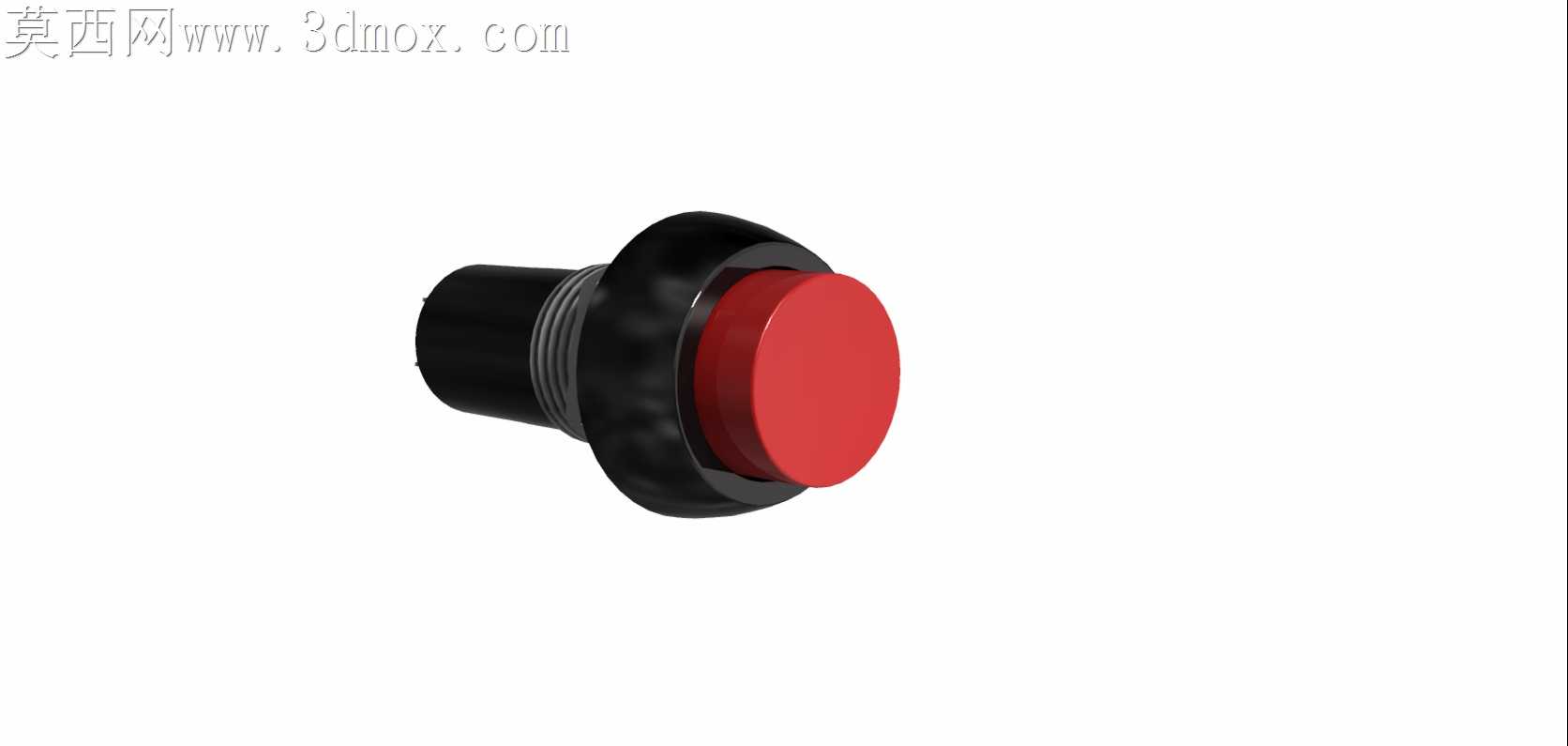

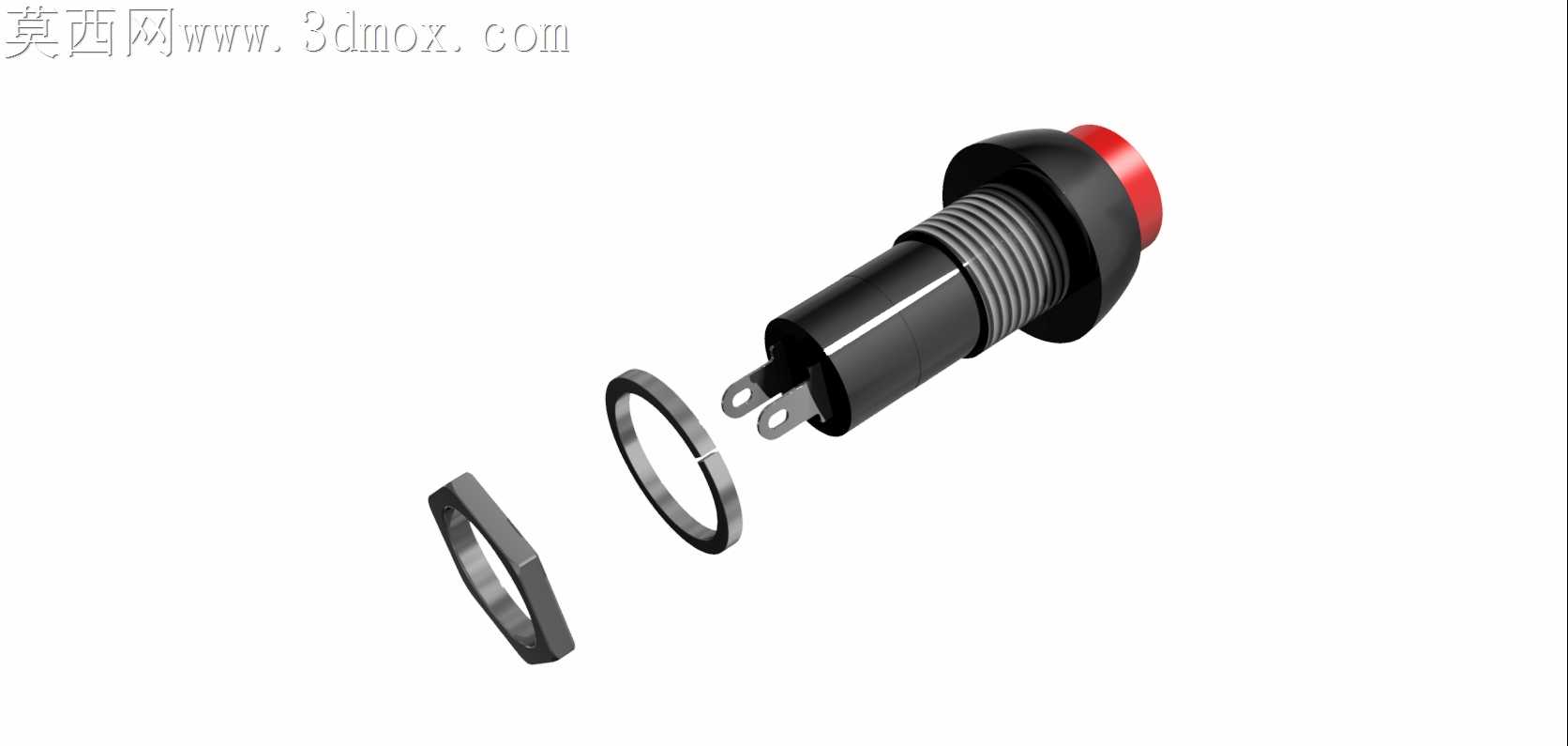

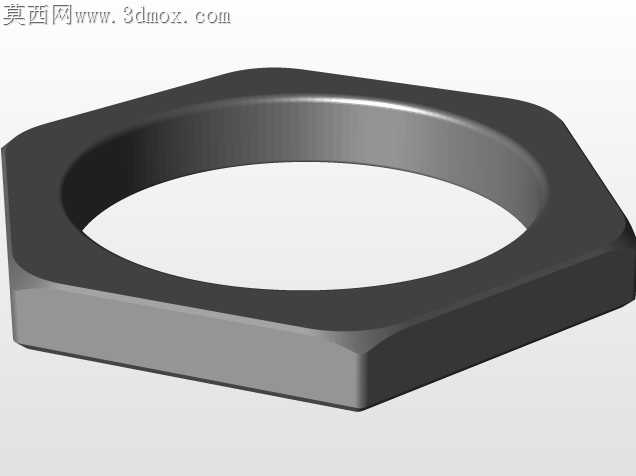

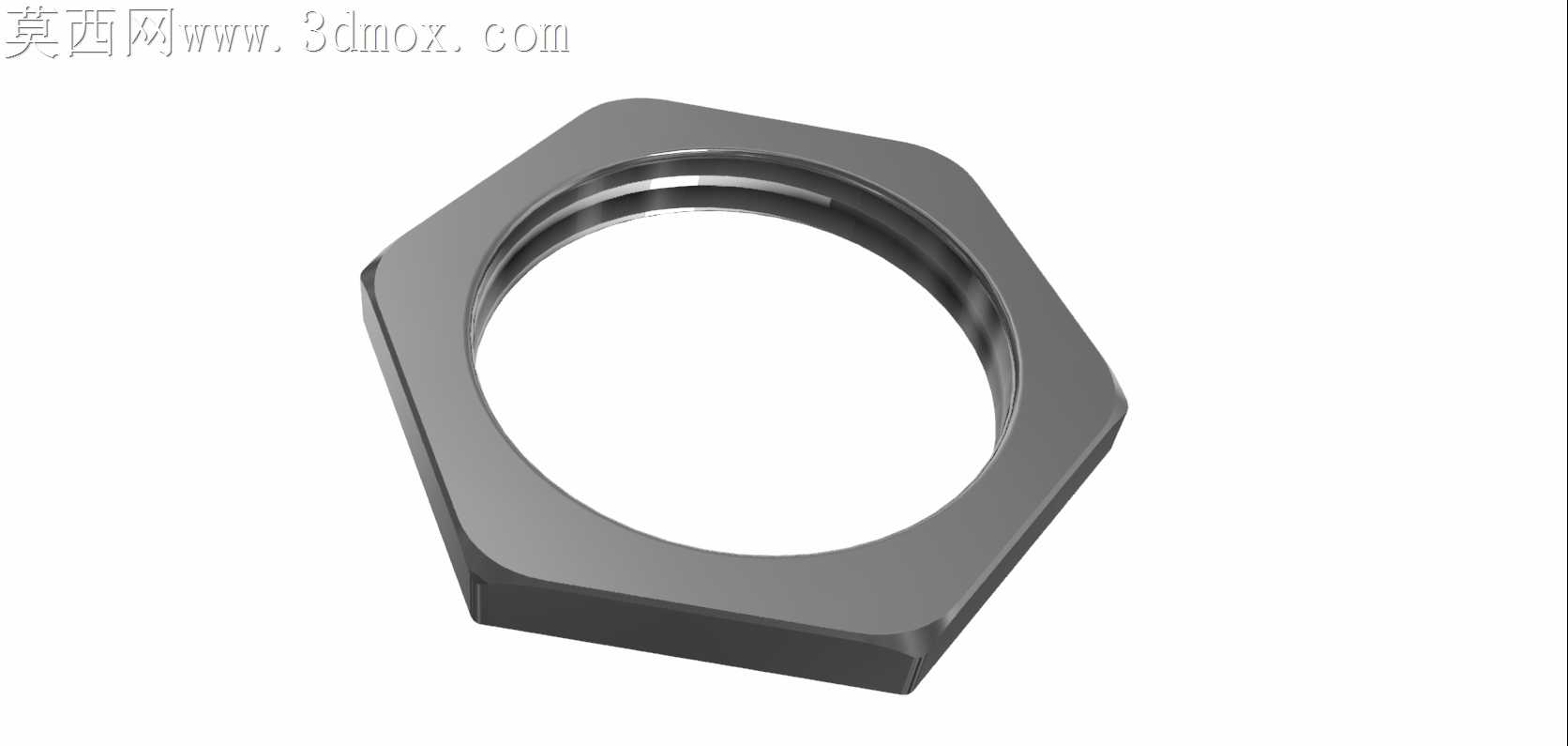

小尺寸面板安装按钮的加工适配一直是工控配件量产里容易踩坑的环节，这款圆形脉冲按钮的结构细节，刚好踩中了批量加工里几个容易被忽略的公差适配点。红色按压帽采用圆弧收边的造型，没有做尖锐的棱角过渡，注塑成型时能避免帽口边缘缺胶、飞边过厚的问题，帽身和黑色基座的配合段做了0.12mm的间隙预留，既不会因为注塑收缩导致按压卡滞，也不会因为间隙过大出现帽头晃动的旷量，日常频繁按压时不会出现偏磨的情况。中部的螺纹安装段没有做全牙通长设计，靠近基座挡圈的位置留了三圈光面过渡，面板安装时拧动螺母不会刮伤螺纹起始段的涂层，光面段和面板安装孔的配合公差控制在H7级别，装在12mm标准开孔的设备面板上不会出现歪斜，挡圈下方的防滑齿深度控制在0.3mm，既能卡在面板背面防止按钮跟转，又不会因为齿过深硌伤薄金属面板的漆面。下部的绝缘基座做了多道环形加强筋，不是单纯的光滑圆柱结构，注塑时能减少壳体的收缩变形，长条形的接线端子开在基座最末端，端子的挂线孔做了翻边处理，压接导线时不会因为锐边割破线芯绝缘层，端子和基座的嵌合位置做了密封凸台，能避免车间里的切削液、粉尘顺着接线缝隙渗入按钮内部造成接触不良。黑色基座上的定位小凸点刚好对准红色帽头的按压复位方向，组装时不用额外做对位标记，工人能快速找准装配角度，不会因为装偏导致内部弹簧错位。整个按钮的所有棱角都做了R0.2以上的圆角处理，没有尖锐的加工毛刺，不管是注塑脱模还是后续的装配工序，都不会划伤操作人员的手套，也不会在运输过程中因为磕碰出现掉漆、开裂的问题。这种细节上的加工适配考量，比单纯追求外观光滑更能适配车间批量装配、长期高频使用的工况，不会出现实验室里建模好看，一上产线组装就各种卡滞、公差不匹配的问题。
