犀牛60DS左轮手枪结构三维建模

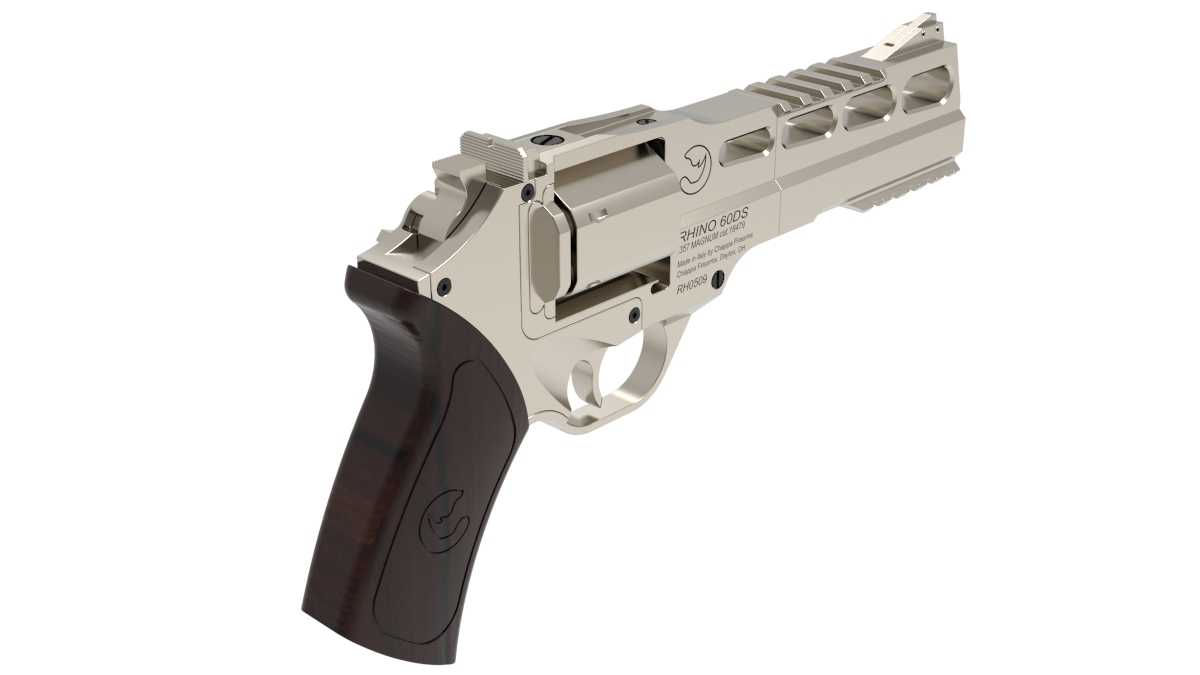

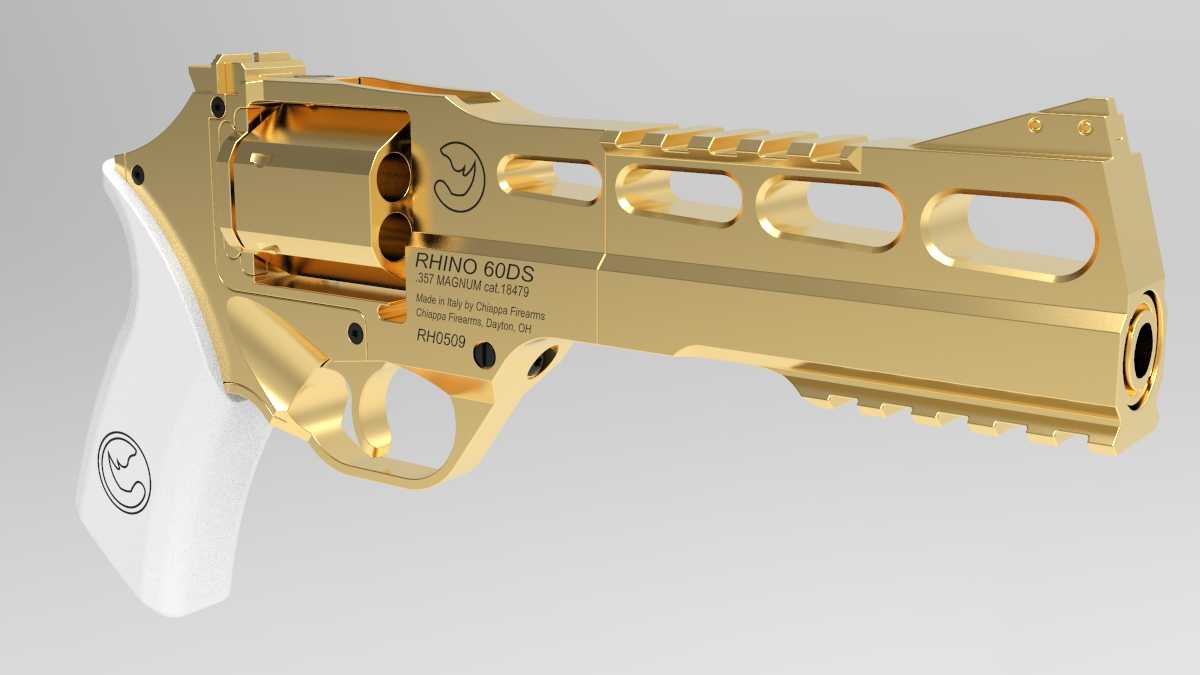

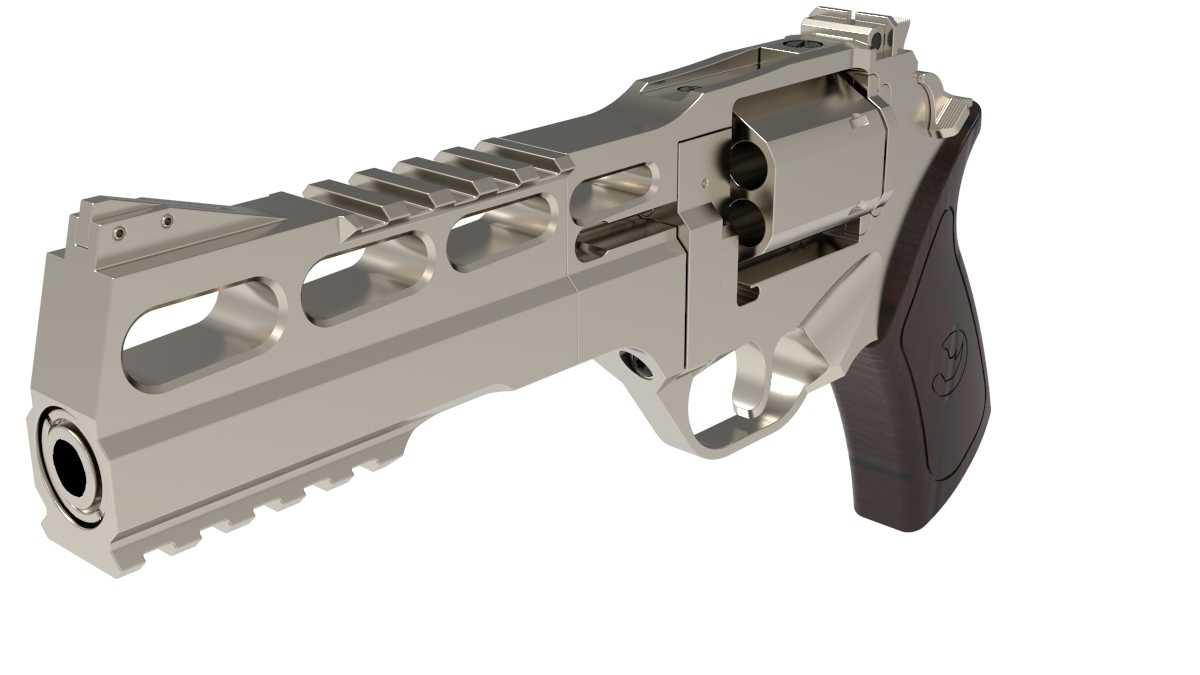

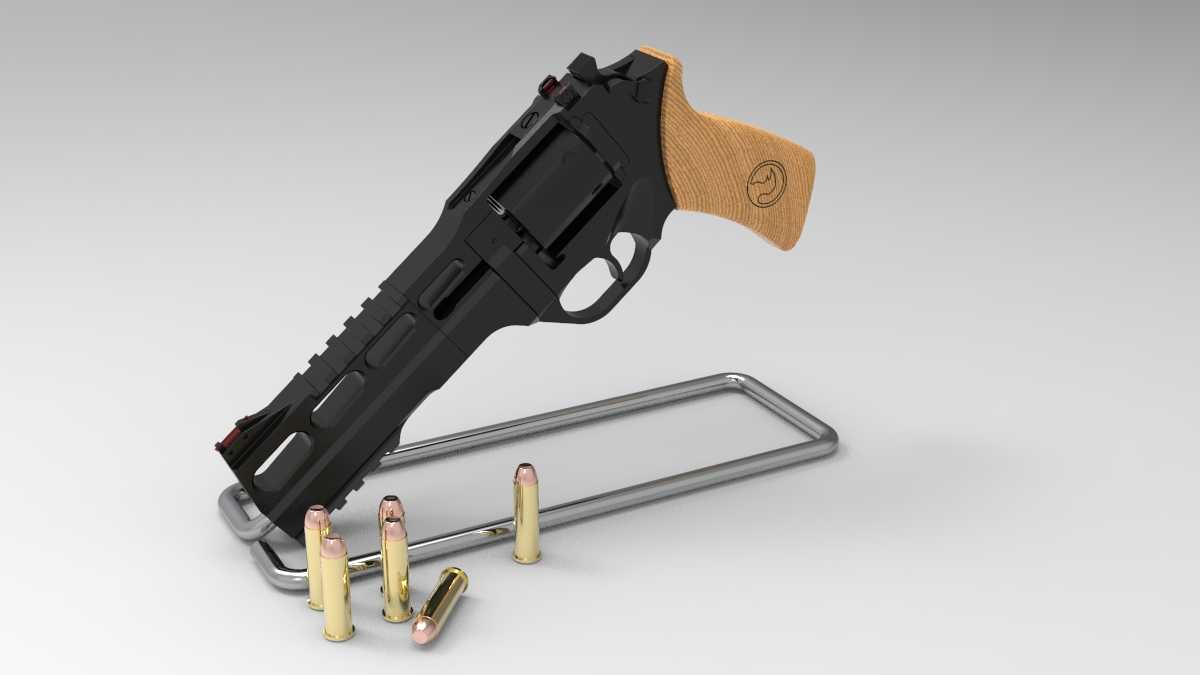

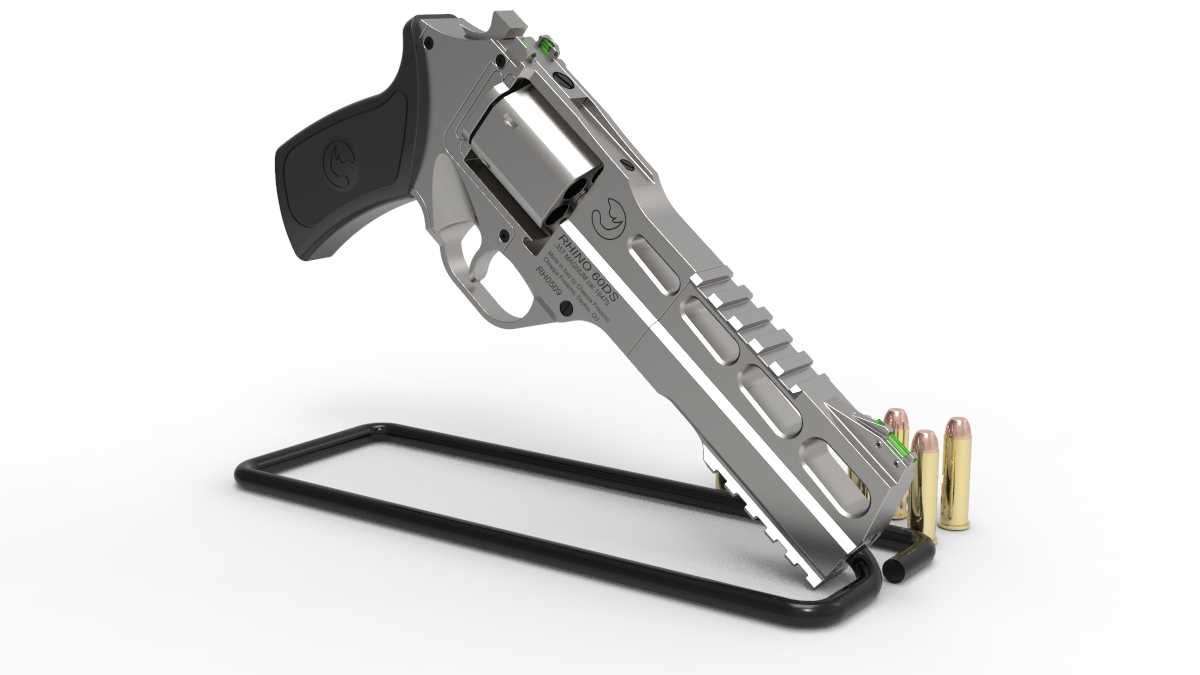

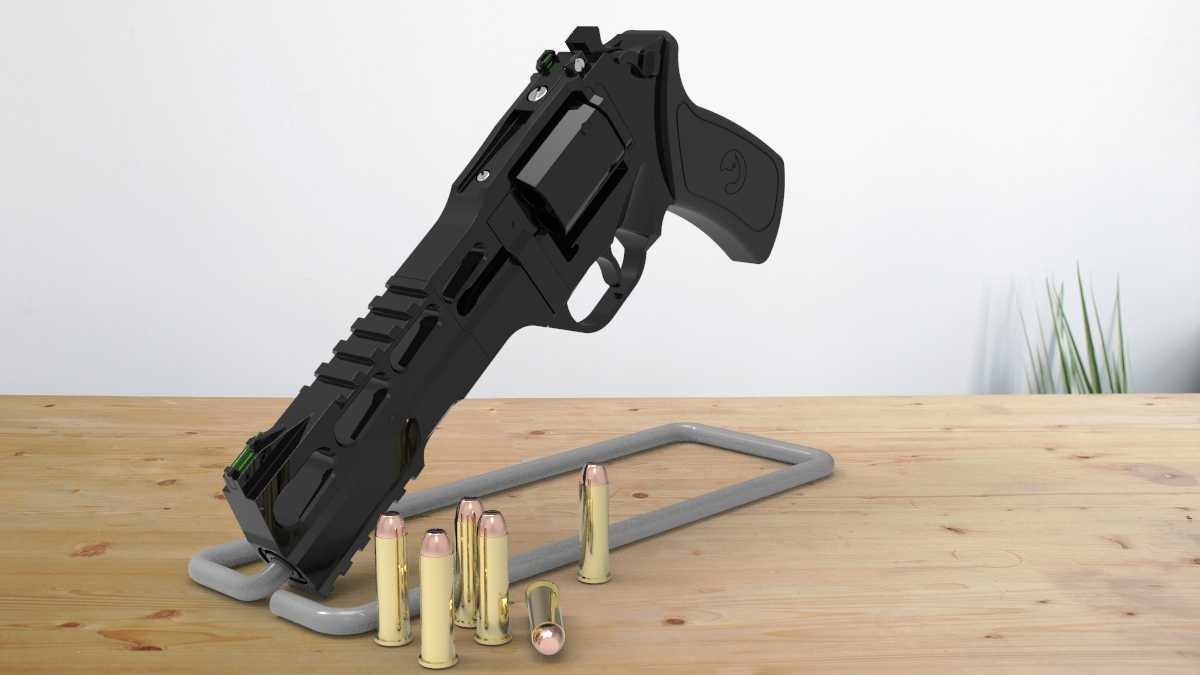

　　该三维模型完整还原了意大利Chiappa Firearms推出的Rhino 60DS左轮手枪的全部结构特征，建模过程中严格对照实物测绘尺寸，将枪械的铝合金机匣、钢制转轮、木质握把片、皮卡汀尼导轨等核心部件逐一拆解建模，各部件的装配间隙、配合公差均按照实枪的加工精度进行还原，可直接用于枪械结构教学、战术装备模拟、影视道具开发等场景。

　　从结构设计逻辑来看，这款左轮最核心的差异化特征是采用了下置式膛室击发结构，常规左轮手枪的转轮最上方膛室对准枪管轴线，击发后后坐力沿枪管轴线直接作用于射手握持位置上方，极易造成枪口上跳；而Rhino系列将击发膛室设置在转轮最下方，枪管轴线对应转轮底部位置，击发后产生的后坐力直接沿射手手腕的支撑轴线传递，大幅降低了翻转力矩，实际连续射击时枪口上跳幅度比传统左轮降低近40%，速射状态下的弹道散布收敛效果十分明显。建模时特意对转轮的六个膛室定位、击针的下置布局、枪管与下膛室的同轴度配合做了单独的装配校验，确保运动机构的逻辑完全符合实枪的工作原理。

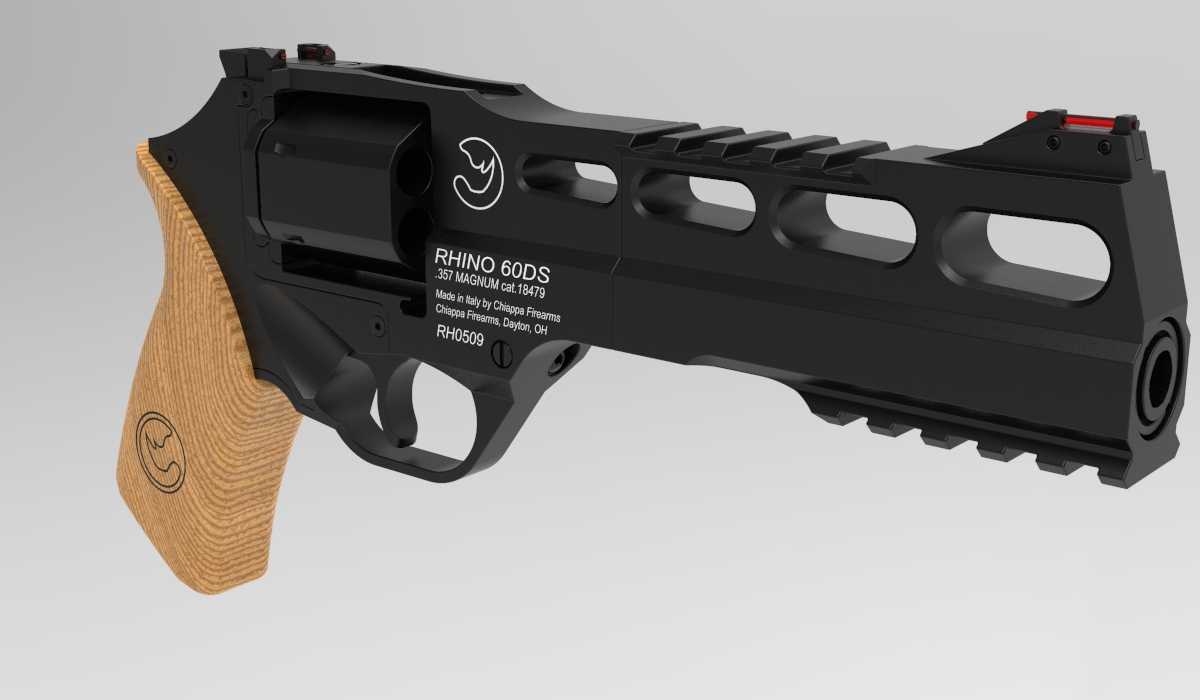

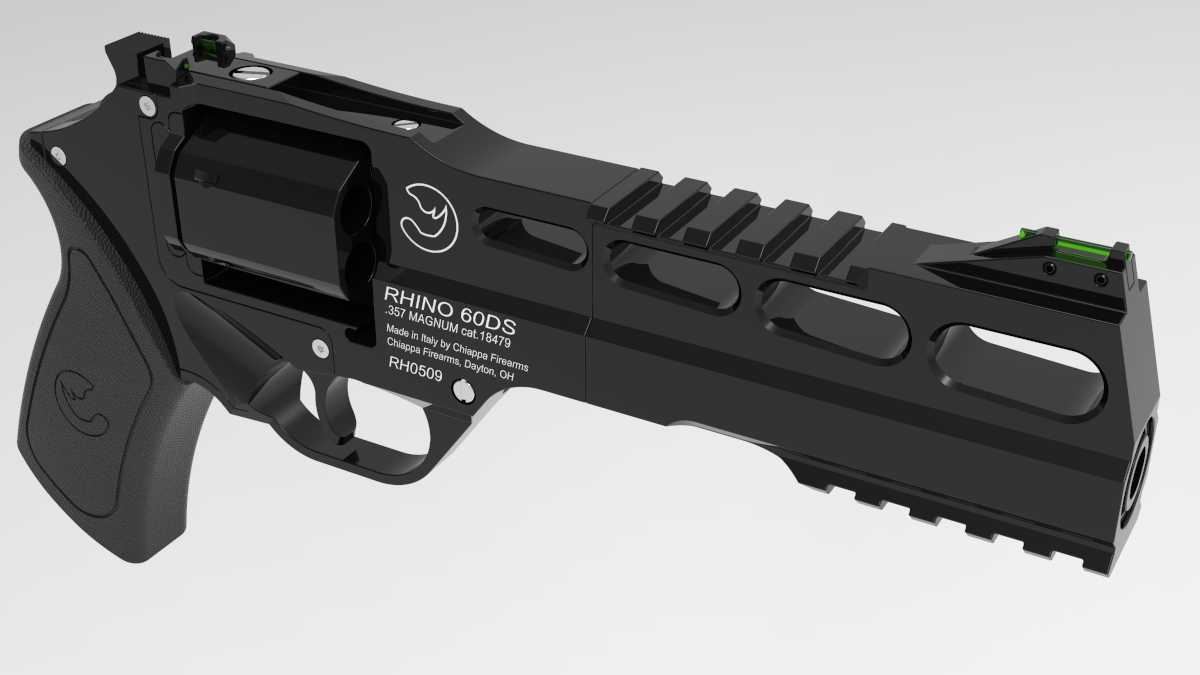

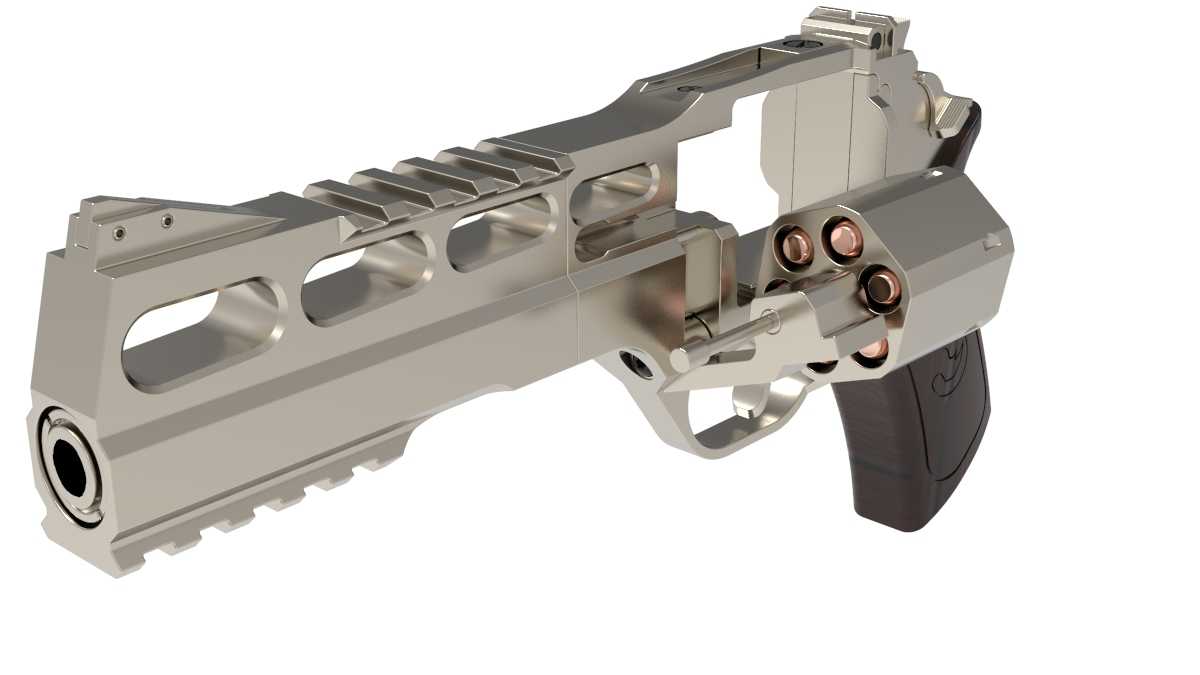

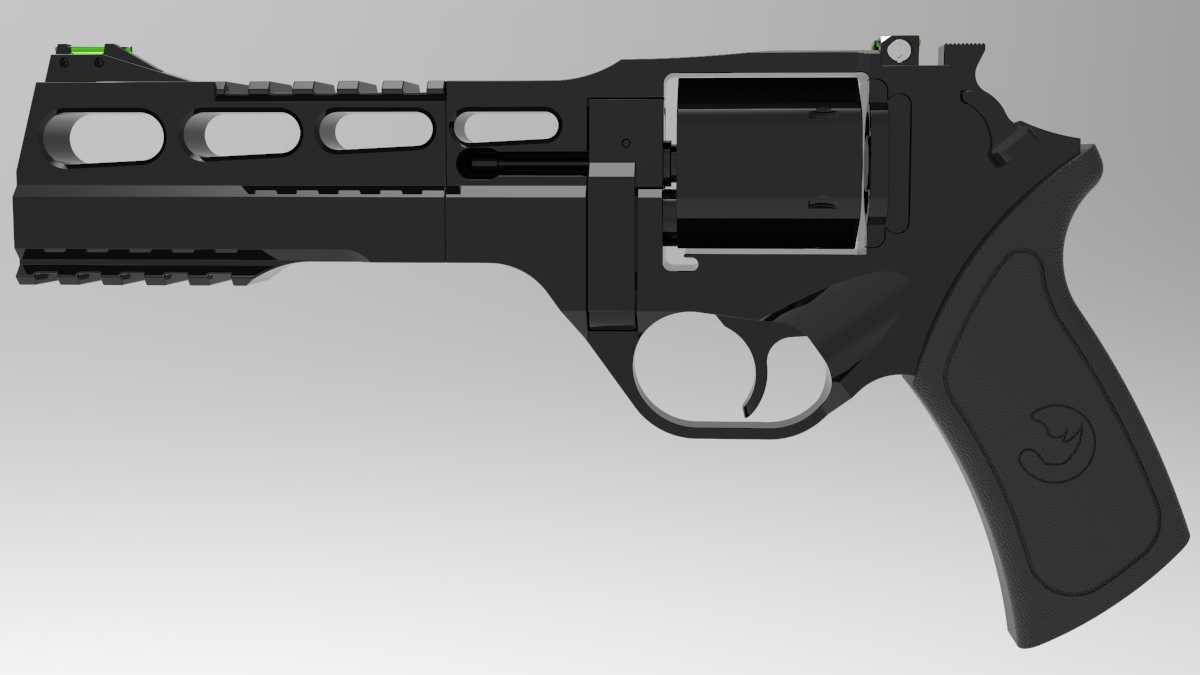

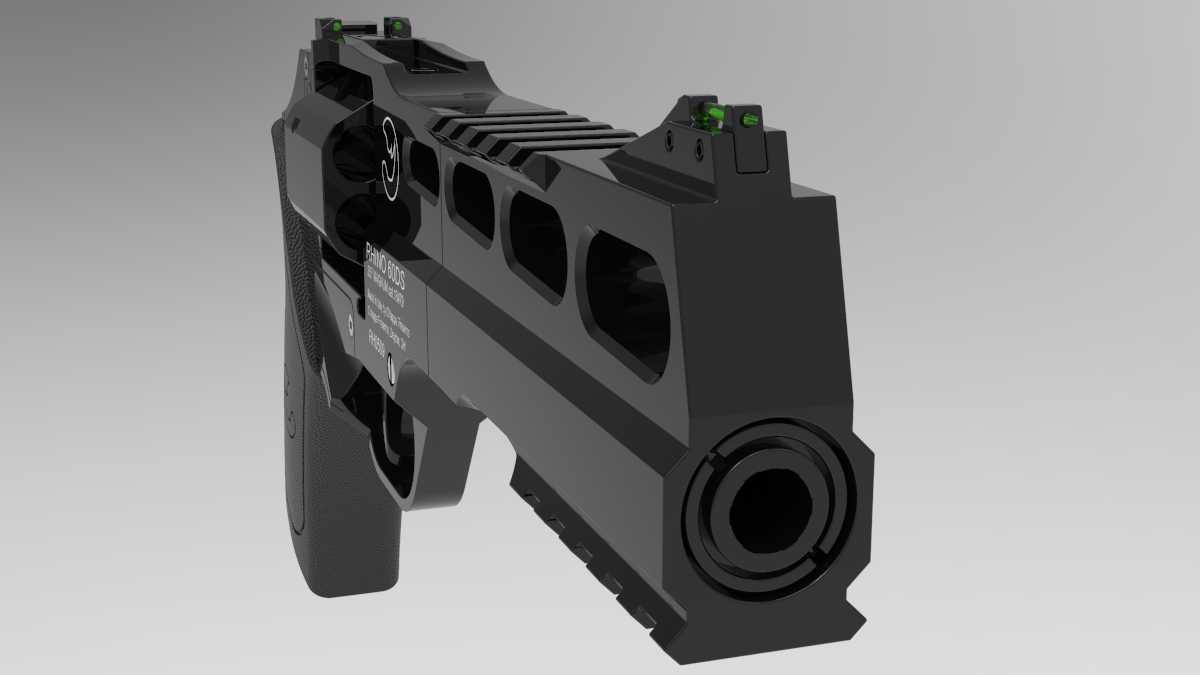

　　外形与安装边界方面，该款60DS版本配备6英寸长度的重型枪管，整体全枪长度控制在260mm左右，空枪重量约900g，机匣主体采用7075铝合金数控铣削成型，表面做黑色硬质阳极氧化处理，转轮、击锤、扳机等受力部件采用合金钢精加工，握把片选用纹理清晰的胡桃木切削成型，握持位置的人机工程弧度经过反复优化，虎口贴合位置没有传统左轮的棱角硌手感。机匣顶部和枪管下方都加工有标准皮卡汀尼导轨，顶部导轨可直接加装微型红点瞄准镜、战术激光指示器，下方导轨可适配战术手电、激光指示器等附件，导轨的齿距、槽宽完全符合军标尺寸，附件安装时无需额外修配。机匣侧面开设的六个椭圆形减重槽并非单纯装饰，在保证机匣结构强度的前提下，单是这组减重槽就削减了近120g的无效重量，同时开槽形成的空气导流槽在连续速射时可加快转轮区域的空气流通，辅助散发热量。

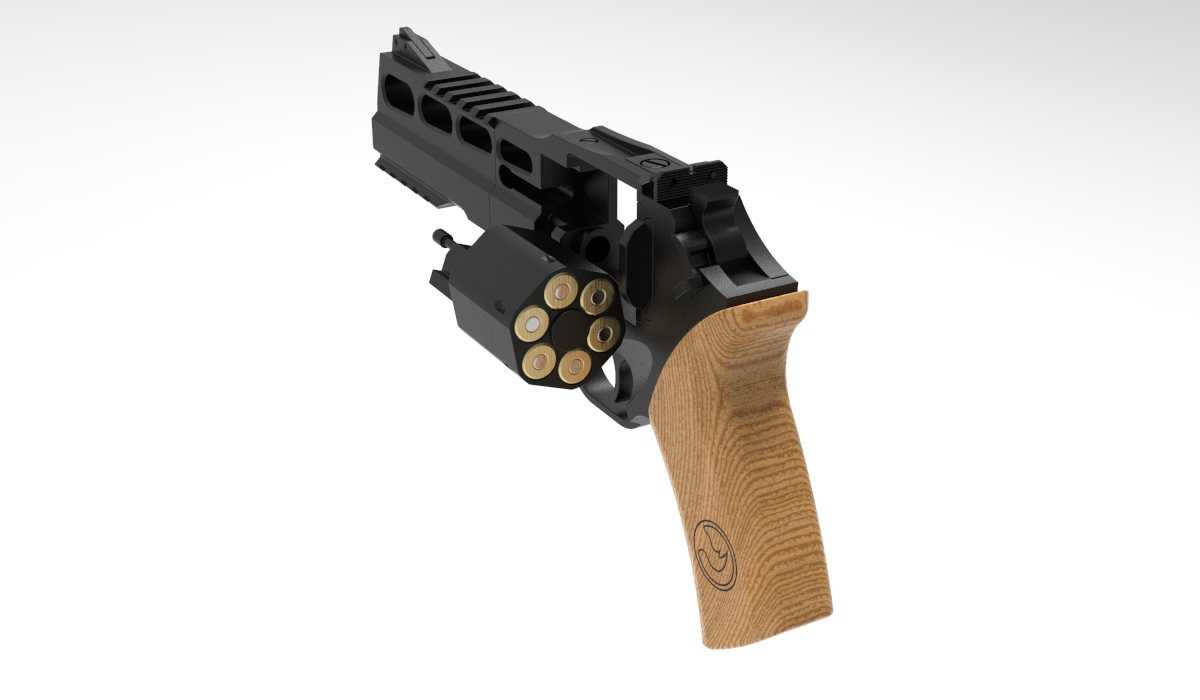

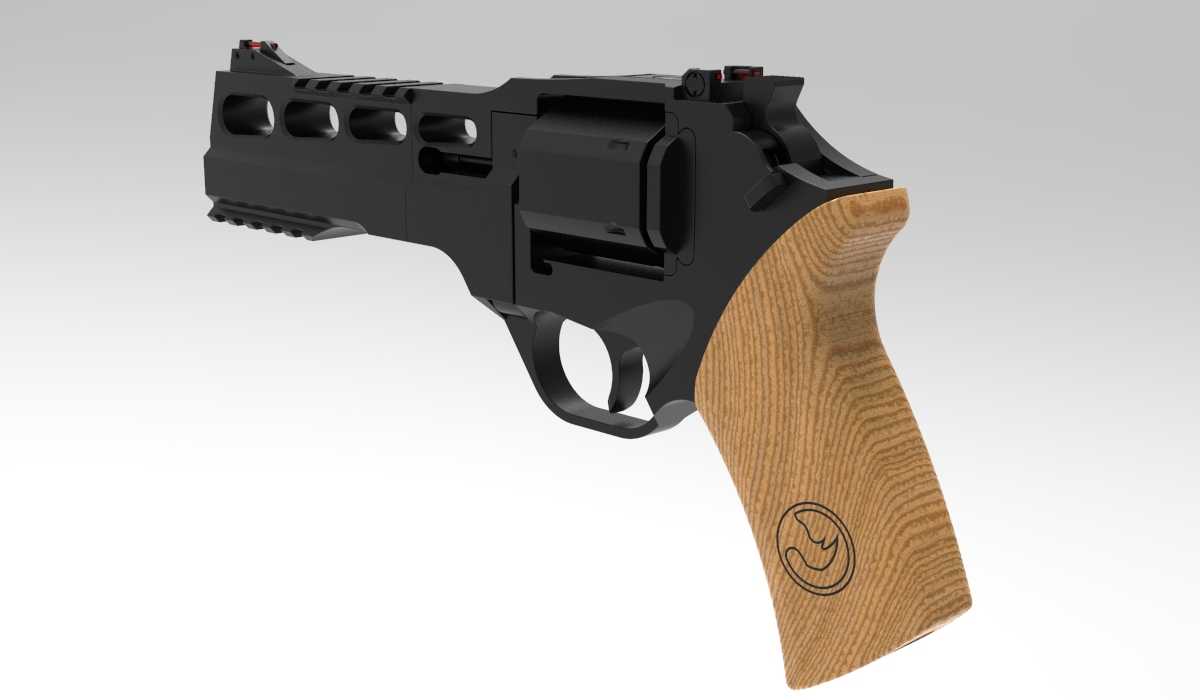

　　功能结构细节上，模型还原了该枪的双动击发机构，单动模式下手动压倒击锤后扳机行程仅几毫米，扳机力控制在20N左右，适合精准射击；双动模式下直接扣压扳机即可完成转轮转动、击锤待击、释放击发的全套动作，扳机力约55N，适合快速应急射击。转轮的摆出释放杆设置在机匣左侧、扳机护圈上方，射手握持时用拇指即可快速推开，摆出转轮后可一次性完成6发弹壳退壳与重新装填，退壳杆的行程、转轮定位钢珠的卡位结构都在模型中做了实体还原，没有做简化省略。扳机护圈采用加大尺寸设计，射手佩戴战术手套时也能顺畅伸入手指操作，不会出现护圈卡滞手套的问题。握把片通过两枚沉头螺钉固定在握把框架上，更换不同厚度的橡胶或木质握把片即可适配不同手型的射手，安装定位面的配合公差控制在0.02mm以内，握持时不会出现握把片晃动异响的问题。

　　建模过程中对所有零件的壁厚都做了工程校验，铝合金机匣的最薄受力位置壁厚不小于3mm，钢制转轮的膛室壁厚满足 magnum 弹药的膛压承载要求，所有棱角位置都做了R0.5以上的圆角处理，既避免数控加工时出现应力集中，也消除了操作时的锐边划伤风险。整枪的零件拆分逻辑完全适配实际数控加工流程，铝合金机匣可直接通过五轴加工中心一次装夹完成铣削，木质握把片可通过三轴雕刻机加工成型，不需要复杂的二次工装，对于枪械结构研究者、战术装备开发人员、三维建模学习者来说，该模型完整呈现了一款非常规布局左轮从结构原理到生产工艺的全部设计细节，可直接用于结构拆解演示、运动机构仿真、虚拟训练场景搭建等工作。
