带刹车螺杆安装式万向脚轮结构设计

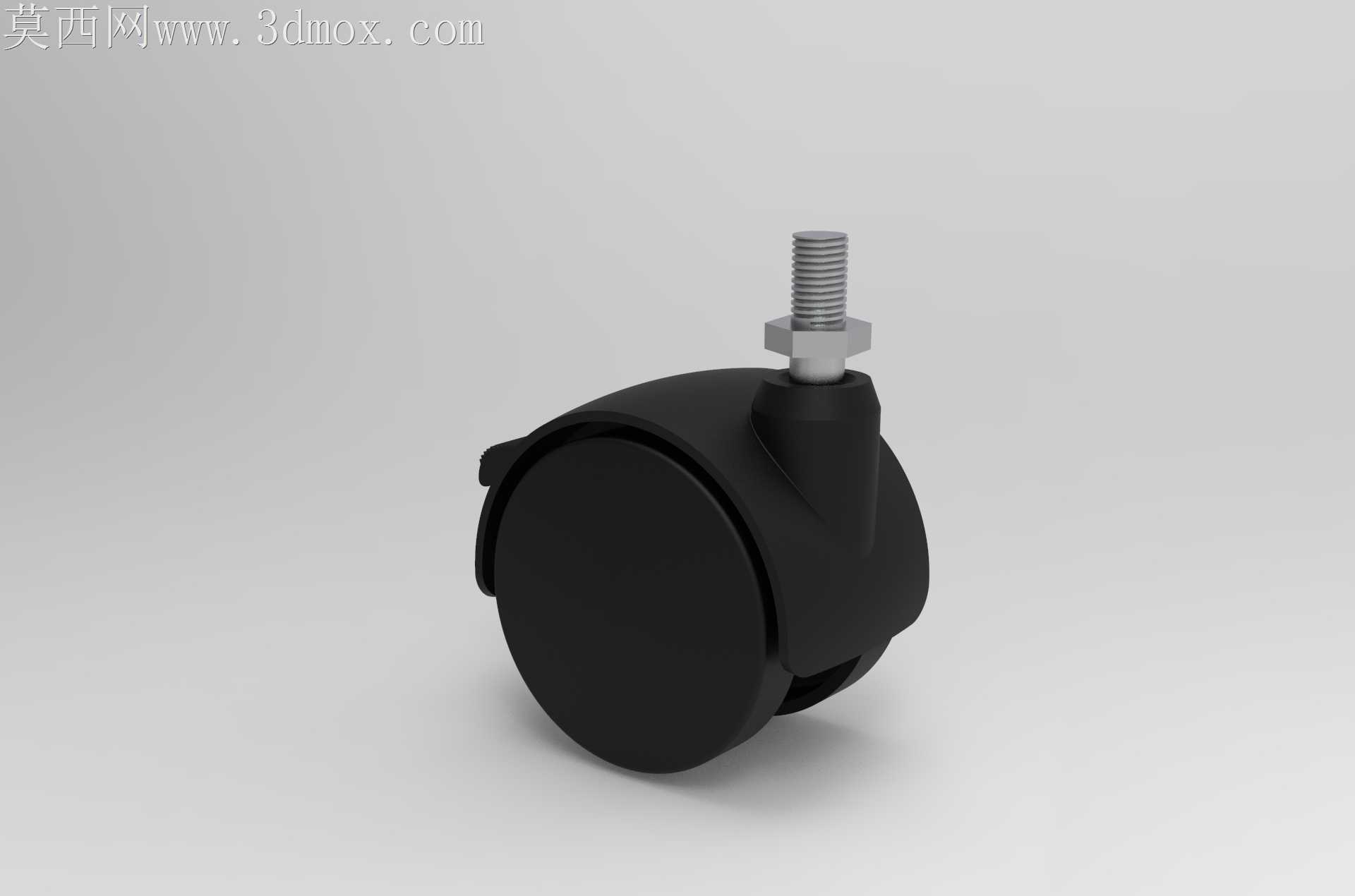

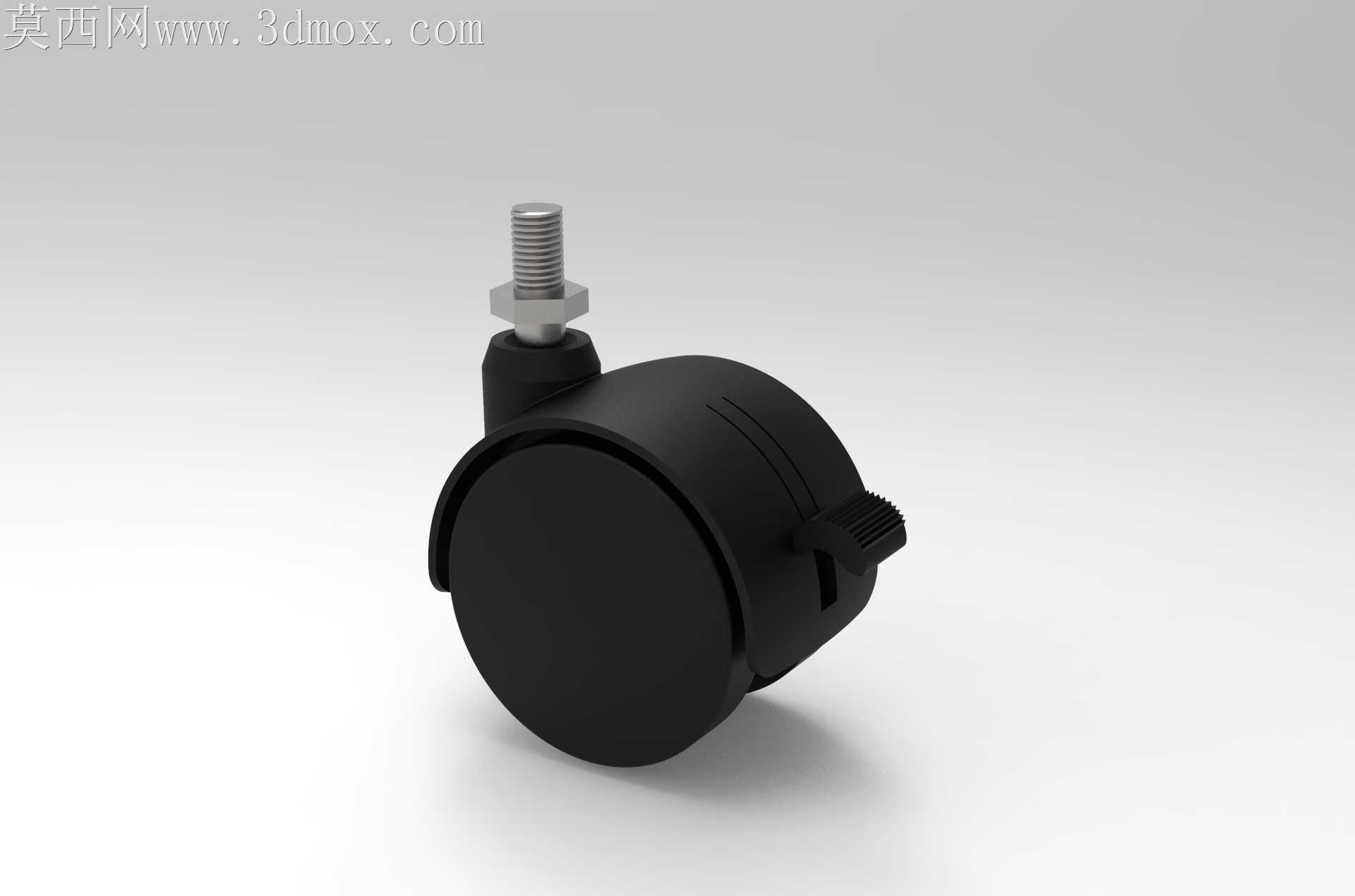

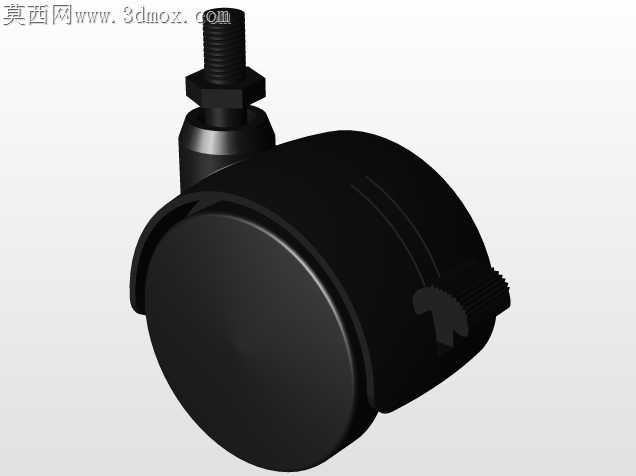

常规螺杆式万向脚轮在车间重载移动场景下，常出现刹车拨片卡滞、螺杆连接段应力断裂、轮体转动偏摆的问题，这款脚轮的结构设计恰好针对这些现场痛点做了针对性的适配调整。轮架与螺杆衔接的位置做了加厚的六角限位台，既可以在安装时用扳手卡紧定位，避免螺杆拧入安装位时跟转打滑，也能分散轮体受侧向冲击力时的应力，不会在螺杆根部出现应力集中断裂的情况，日常推运设备经过地面接缝、小坡度坎面时，侧向的晃动力会被限位台分散到整个安装接触面，不会直接拉扯螺纹牙型。刹车拨片的位置做了外凸的防滑齿设计，拨片的转动行程控制在15度区间，踩下时不会因为行程过大磕碰到轮架侧壁，拨片与轮体接触面的摩擦块做了微弧面处理，贴合轮面时是面接触而非线接触，长时间锁止不会在轮面压出凹痕，解锁时也不会因为摩擦块卡滞出现弹不回的情况。轮体采用全包式的轮架包裹设计，轮轴两端的固定卡簧藏在轮架内侧的凹槽里，不会外露积灰卡入毛发，车间地面常见的铁屑、线头也不会缠绕到轮轴位置，日常维护不用频繁拆轮清理。轮面采用微弧的曲面设计，和地面接触的宽度控制在18mm，既保证了承重时的压强不会过高压伤环氧地坪，也能在转向时减少摩擦阻力，推运重载设备时不会出现转向卡顿的情况。螺杆的螺纹段长度做了适配常见设备安装板厚度的设计，螺纹收尾处做了退刀槽处理，安装时螺母可以完全拧到底贴紧安装板，不会因为螺纹收尾的余牙导致安装间隙，长时间使用不会出现螺杆松动晃荡的问题。轮架的转向轴承位置做了密封挡边，灰尘和水渍很难进入轴承滚道，在潮湿的车间环境里也不会出现转向生锈卡滞的情况，拨片的转轴处做了过盈配合的尼龙衬套，反复踩踏刹车也不会出现转轴磨损松旷的问题，不会用几个月就出现刹车锁不紧的情况。
