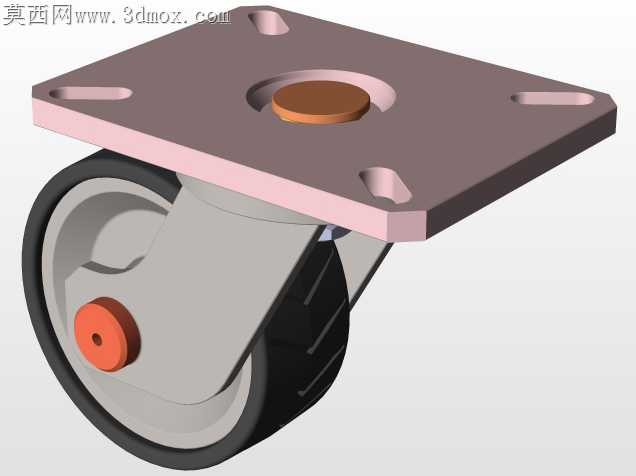

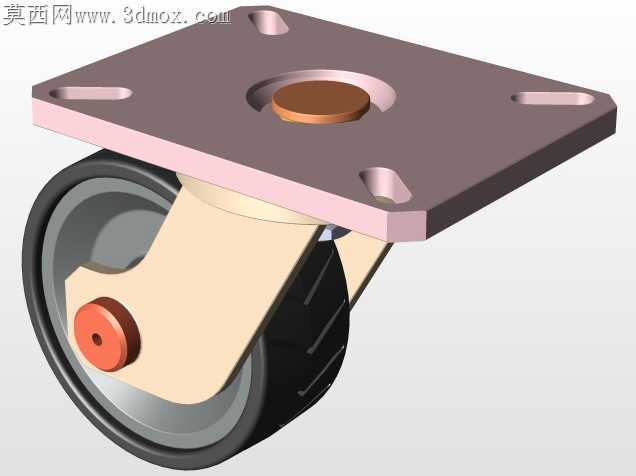

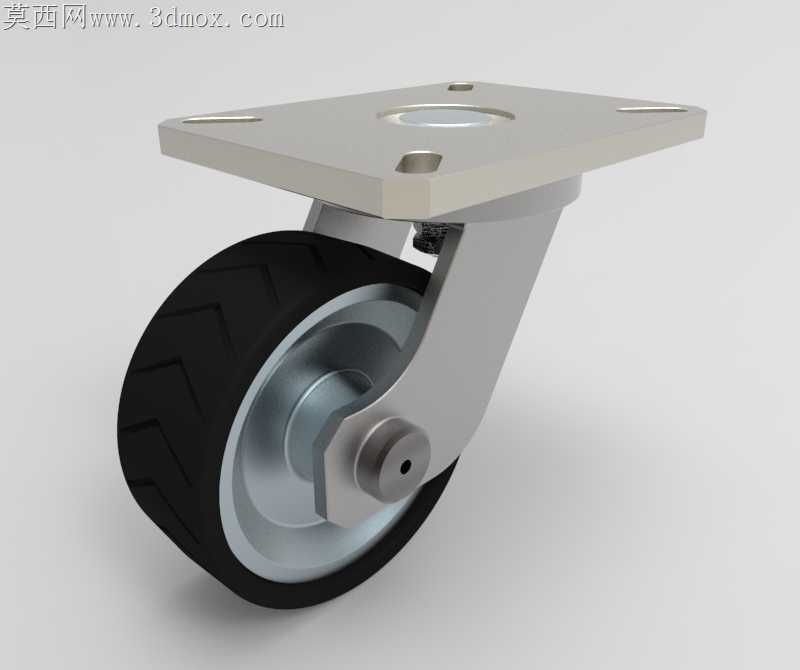

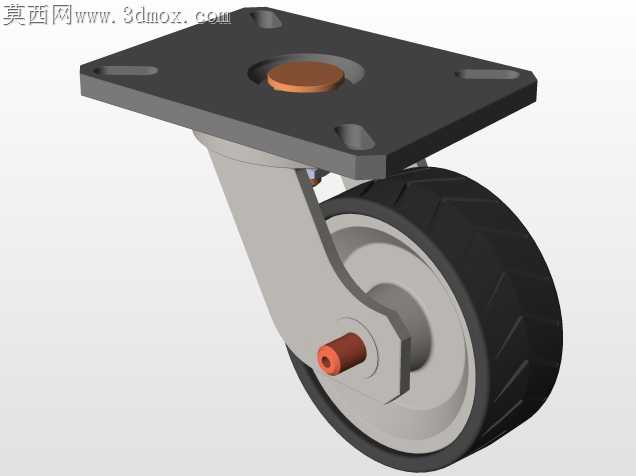

重载平板万向工业脚轮结构设计

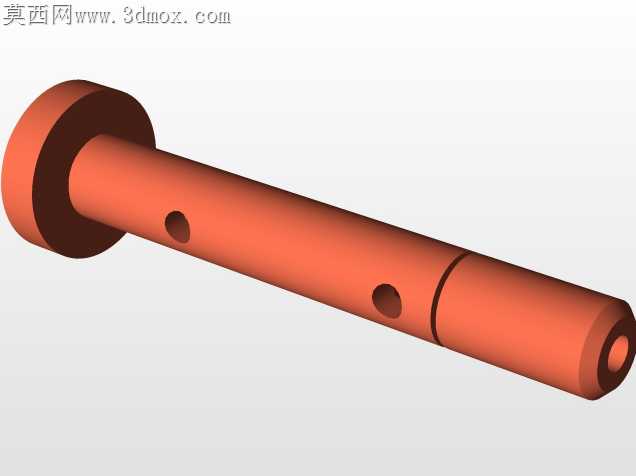

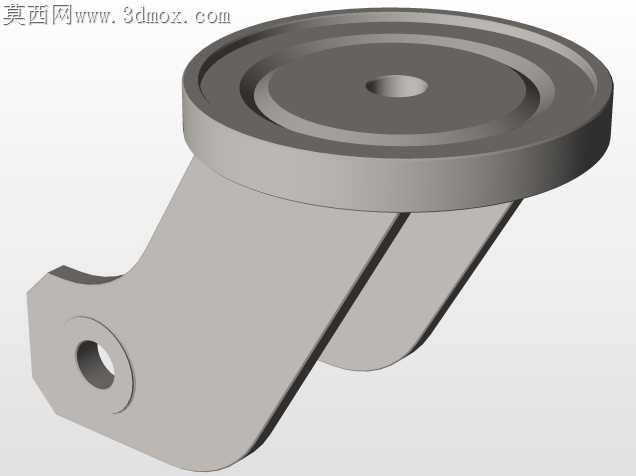

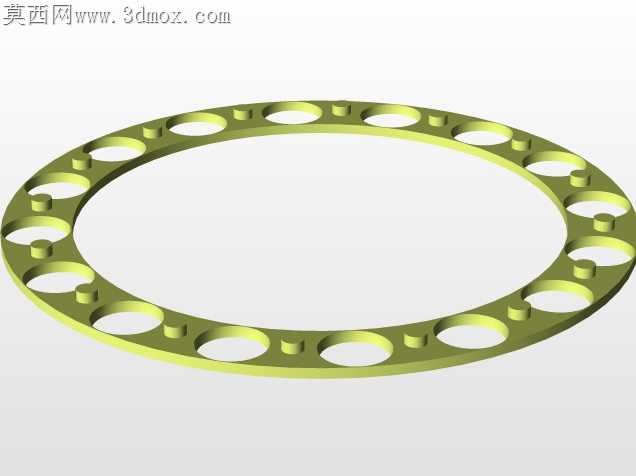

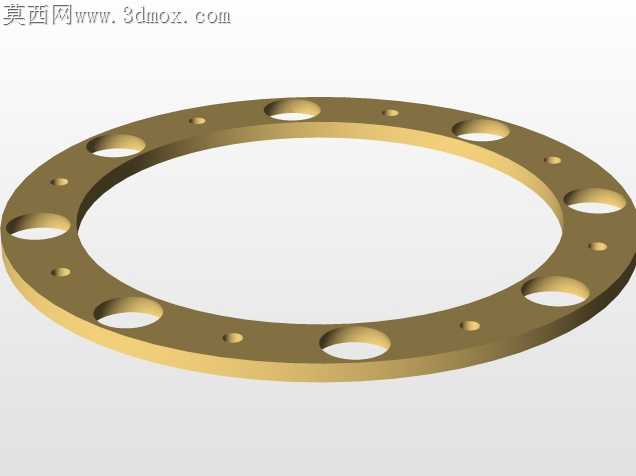

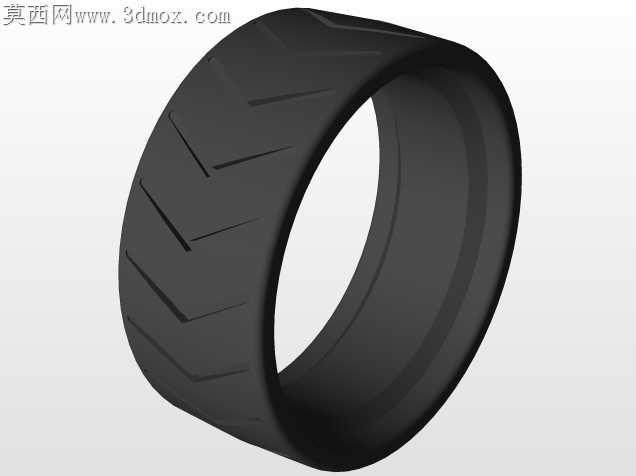

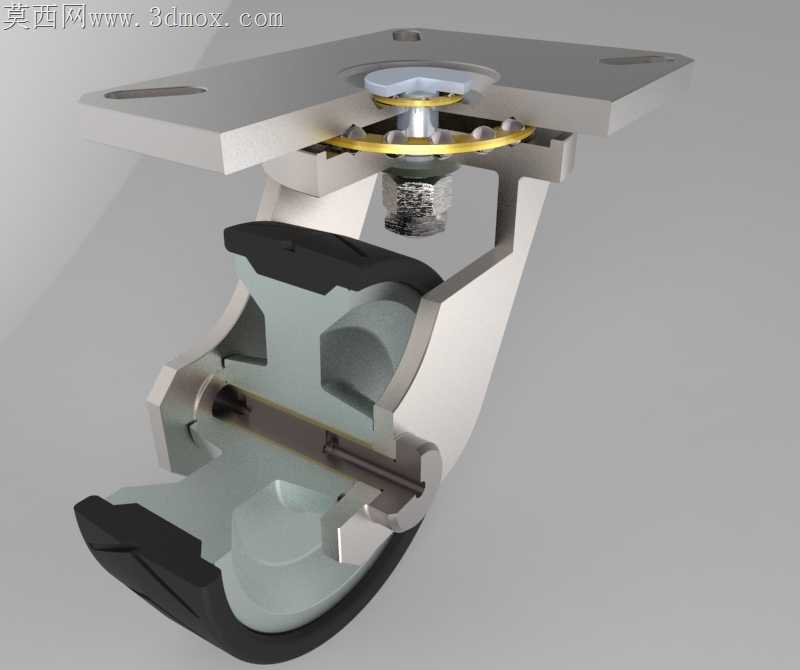

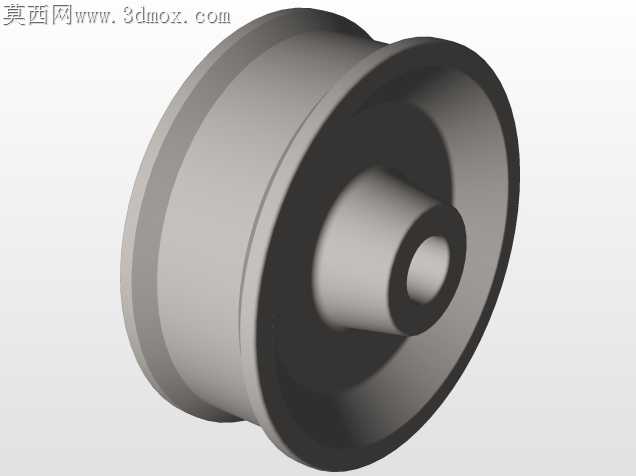

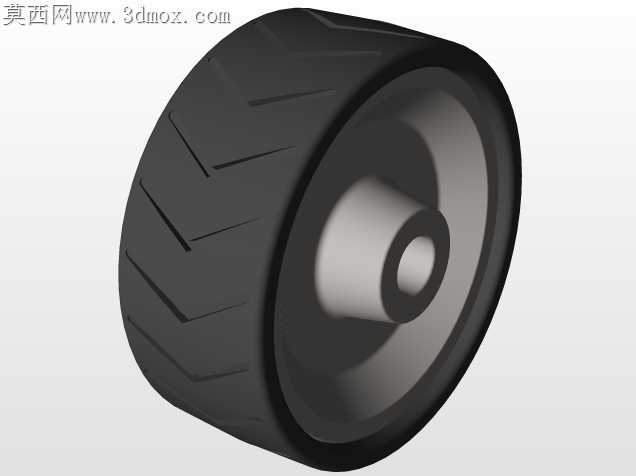

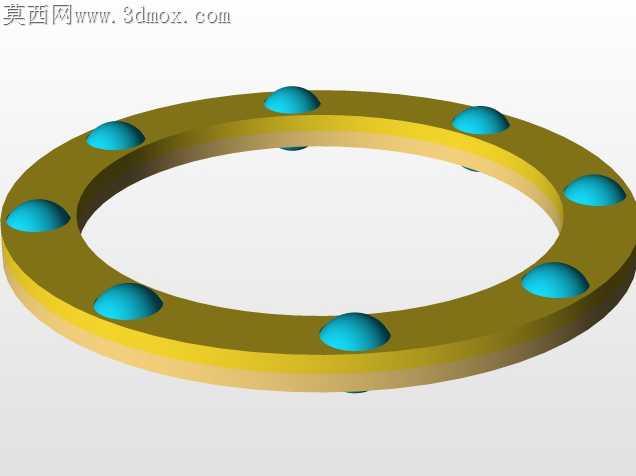

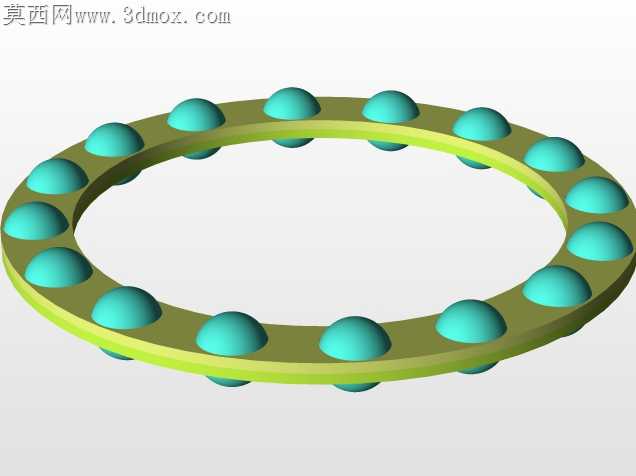

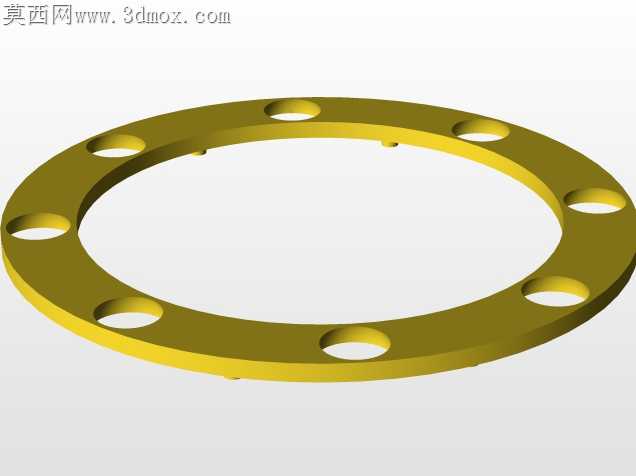

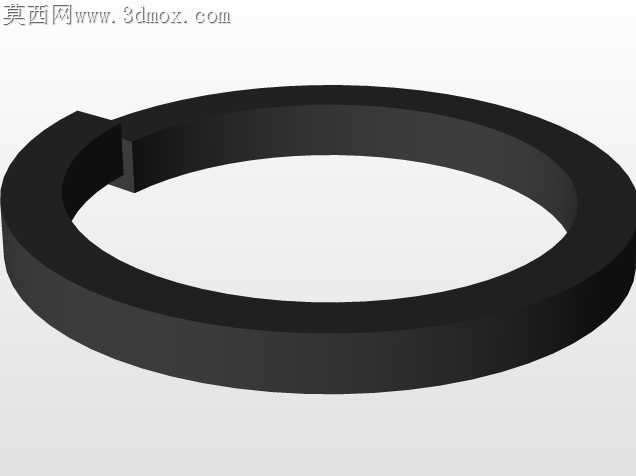

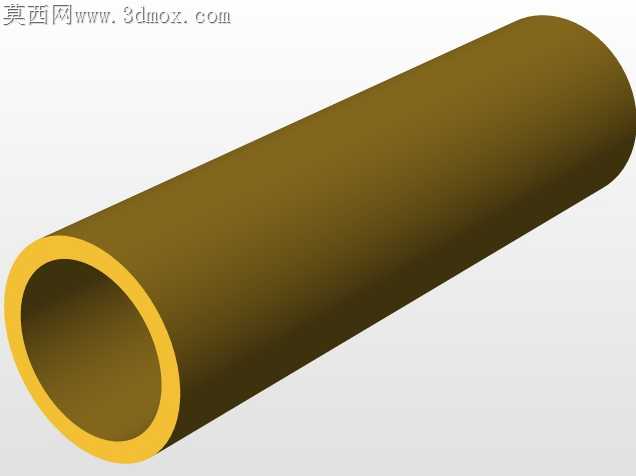

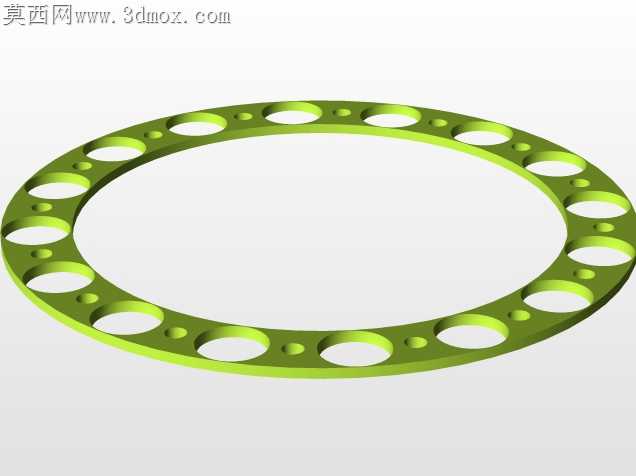

车间重载转运场景里，普通脚轮常出现支架铆接处开裂、轮面偏磨、转向卡滞的问题，根源多是早期结构设计未考虑动态载荷下的应力偏移。这款平板式万向脚轮的结构优化，最先瞄准的是顶板与支架的连接过渡区——常规直角折弯支架在承受1.5倍额定载荷冲击时，折弯根部应力集中系数会超过3.2，反复颠簸后极易出现金属疲劳裂纹。设计时把支架与顶板的连接段做了圆弧过渡加厚，过渡半径取支架板材厚度的1.8倍，同时在顶板四个安装孔位下方压出浅沉台，既避免安装螺栓突出顶板影响设备贴合，又能让螺栓锁紧力均匀分散到整个顶板平面，不会出现孔位周边板材被压溃的情况。转向回转结构没有采用低成本的直接铆接方案，而是在支架回转孔内嵌入了淬硬衬套，衬套与中心转轴的配合公差选H7/g6，既保证转向时的转动顺滑度，又能避免支架本体被转轴反复摩擦磨损，延长整体使用寿命。轮体部分的轮毂做了阶梯式设计，橡胶轮面与金属轮毂的结合面开出三道环形燕尾槽，注胶成型后橡胶会嵌入槽内，即便承受大载荷侧向滑移，也不会出现橡胶轮面与轮毂脱胶分离的问题。轮轴与支架的连接端采用了带防松卡槽的销轴结构，开口销卡入卡槽后不会因为长期振动脱落，销轴穿过轮毂的位置加装了两个薄壁滚针轴承，相比普通滑动轴承，滚动摩擦阻力降低60%以上，推动重载设备时不会出现启动费力的情况。轮面选用的是高硬度耐磨橡胶，胎面开出人字形防滑纹，在车间有少量切削液、油污的地面上也能保持足够抓地力，不会出现打滑溜车的情况。支架表面做了镀锌钝化处理，盐雾测试时长能达到48小时以上，在潮湿的仓储或者加工车间环境里也不会轻易生锈。顶板的四个安装孔做了长圆孔设计，安装时可以微调固定位置，适配不同设备底部的安装孔距偏差，不用现场重新打孔。转向结构的上下接触面都加装了尼龙止推垫片，既能承受轴向载荷，又能避免金属直接摩擦产生的异响，转运设备经过环氧地坪时不会留下刺耳的噪音。轮体边缘做了小角度倒角，经过地面小缝隙或者轨道接缝时不会出现卡轮磕边的情况，日常使用中能减少轮面的意外损伤。
