重载水平调节支撑脚轮结构设计

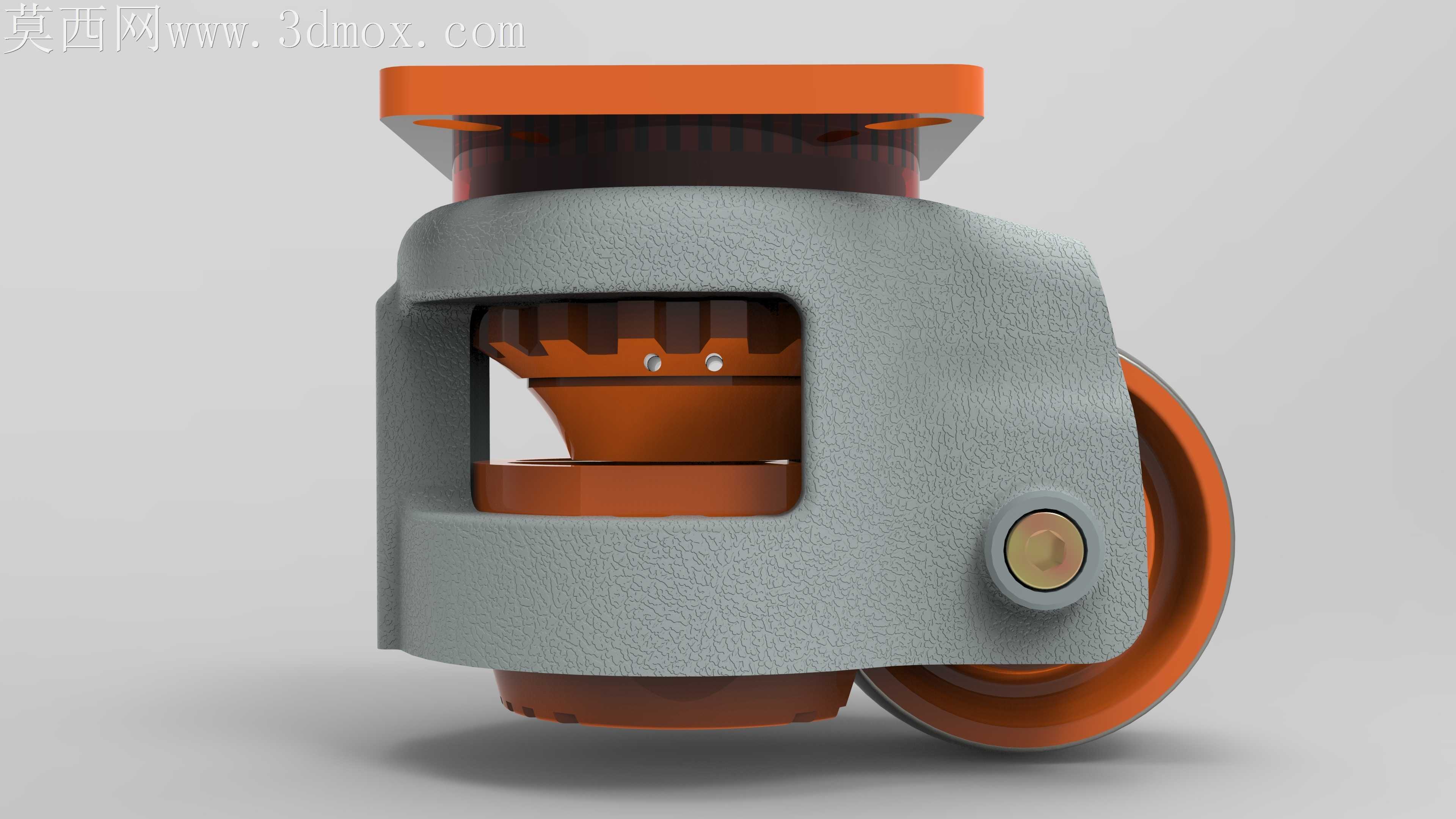

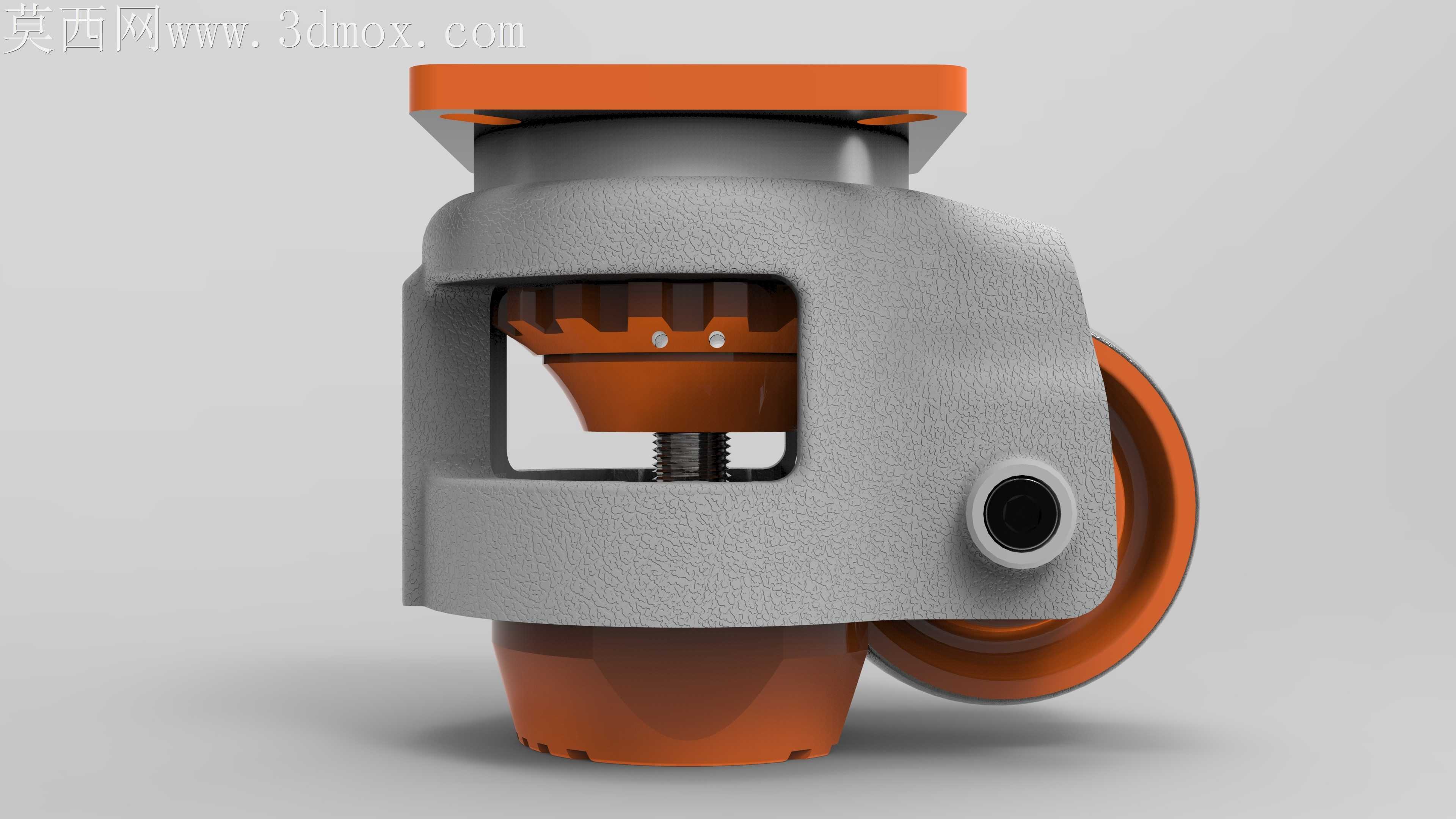

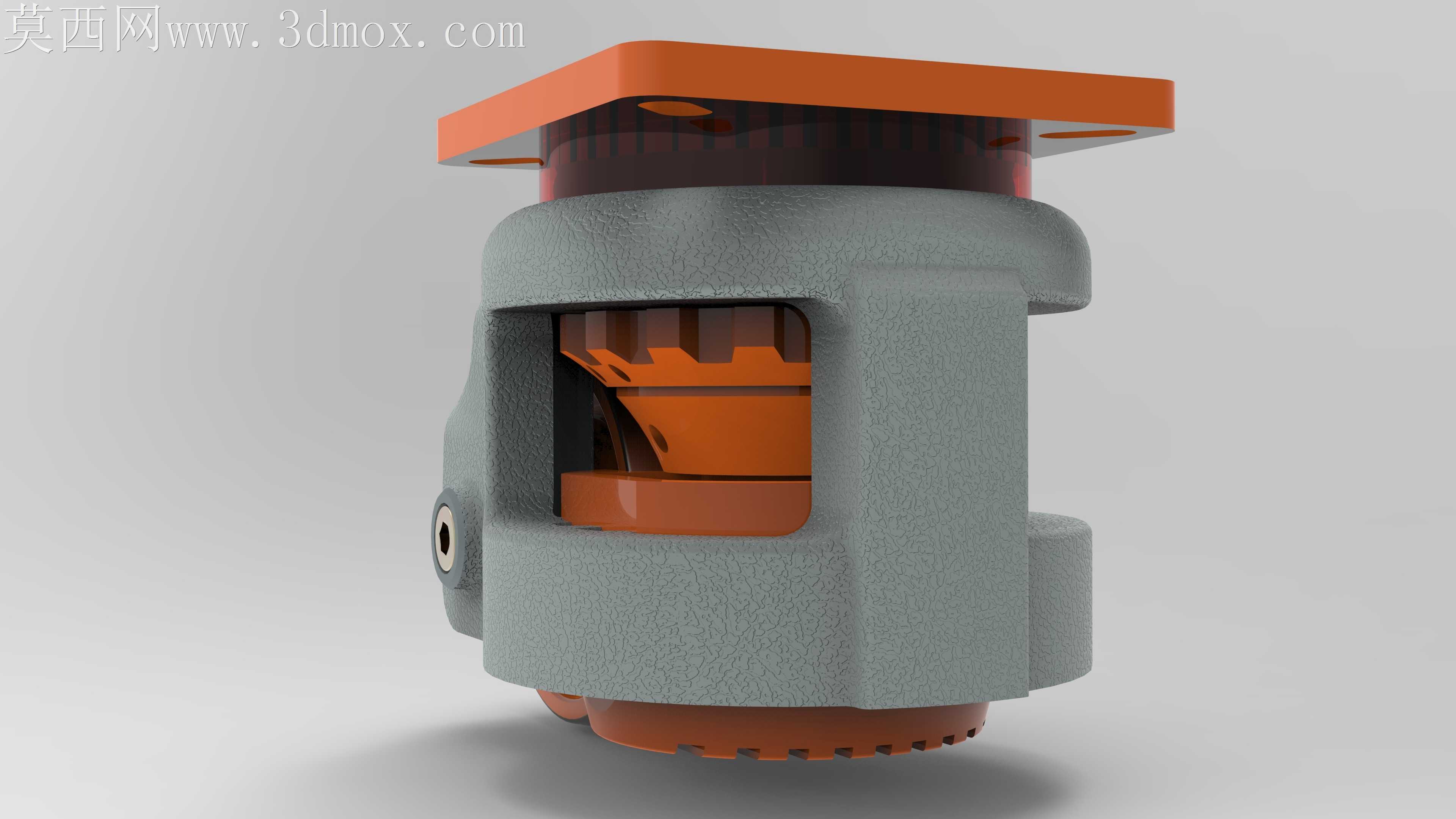

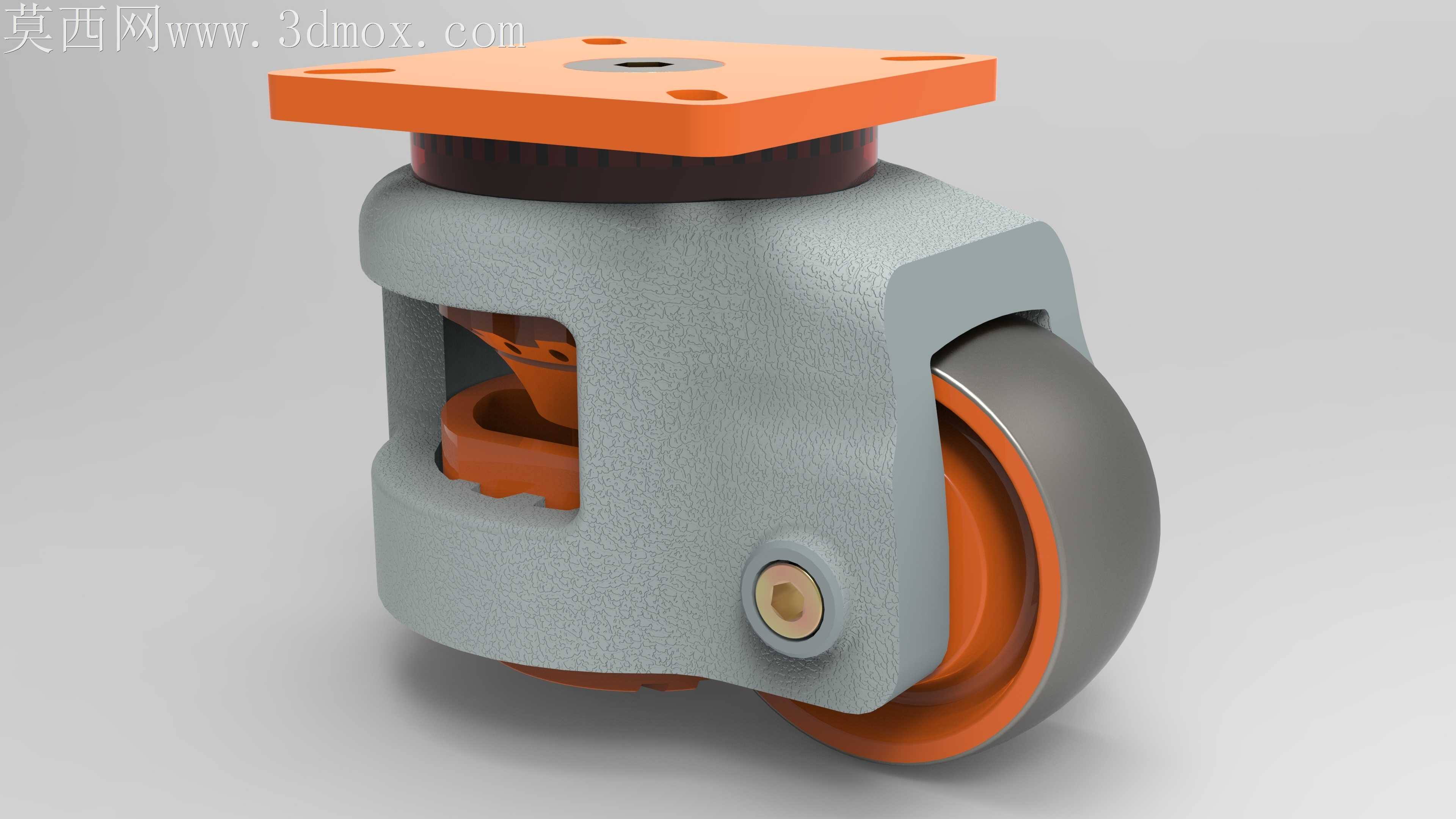

车间重载设备移位后调平卡滞、支撑受力不均导致轮体过早磨损，是这类复合功能脚轮落地使用中最常暴露的问题。这款调平脚轮的结构设计，从根源上规避了常规产品的装配干涉隐患，顶部方形法兰盘的四个安装孔做了沉头倒角处理，安装时螺栓头完全沉入盘面，不会突出刮蹭设备底部的安装基面，法兰盘下方的调节齿圈采用内嵌式安装，齿牙的啮合间隙控制在0.15mm以内，既保证旋转调节时没有虚位旷量，又不会因为间隙过小卡入车间常见的铁屑、灰尘导致调节卡死。主体支架采用灰铸铁材质的包覆式结构，轮舱两侧的支撑臂做了等厚加强处理，轮轴安装孔的同轴度公差控制在0.02mm以内，避免轮体转动时出现偏摆蹭到支架内壁。轮体采用聚氨酯包胶结构，内圈的橙色硬质轮毂承担径向载荷，外层的灰色胶层吸收地面震动，胶层和轮毂的结合面做了滚花处理，长期重载滚动也不会出现胶层脱层剥离的问题。侧面的调节螺栓内嵌铜质衬套，旋转调节支撑高度时，螺栓和支架之间不会出现铸铁件直接摩擦的卡顿感，调节到指定高度后，衬套的阻尼感能避免设备运行震动导致支撑高度自行偏移。轮舱侧面的镂空窗口并非单纯减重设计，日常使用中可以直接透过窗口观察内部调节齿盘的啮合状态，积攒杂物时也能不用拆解整个脚轮直接清理，大幅降低后期维护成本。顶部调节座和支架之间的黑色阻尼垫圈，能抵消设备运行时的小幅震动，避免金属部件直接硬接触产生异响，垫圈的压缩量预留了0.5mm的形变空间，不会因为长期受压失去弹性。这类脚轮多用于半导体检测设备、精密机床、自动化生产线工作站这类需要频繁移位又要保证就位后水平稳定的场景，设计时特意将调节行程控制在15mm，足够适配车间地面常见的高度差，又不会因为行程过长导致支撑时重心过高出现晃动。轮体的圆弧过渡曲面做了顺滑处理，过地面接缝、小障碍时不会出现硬磕碰，滚动阻力比直角轮缘的产品低近三成，推动重载设备时更省力。
