嵌入式带锁座舱舱门启闭结构设计

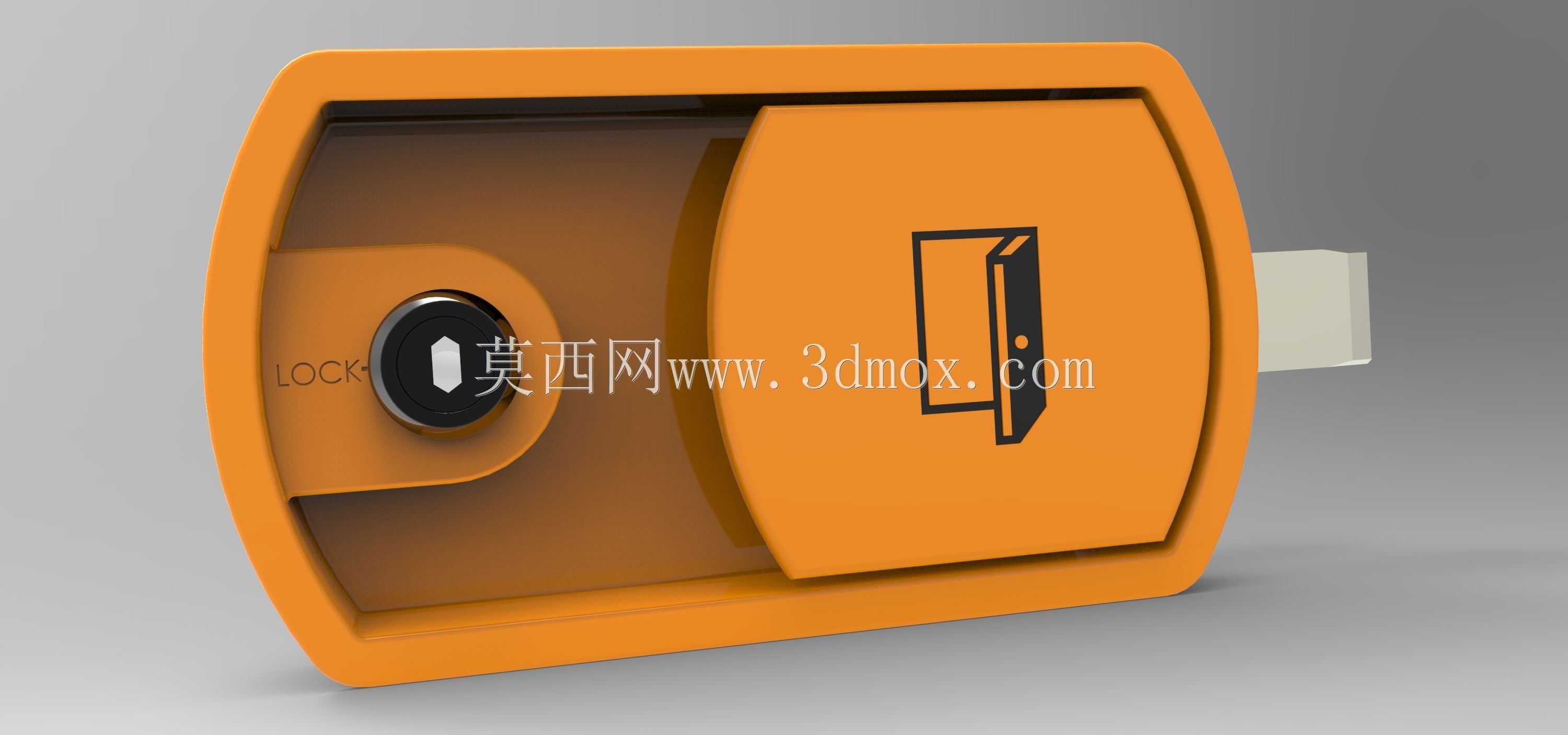

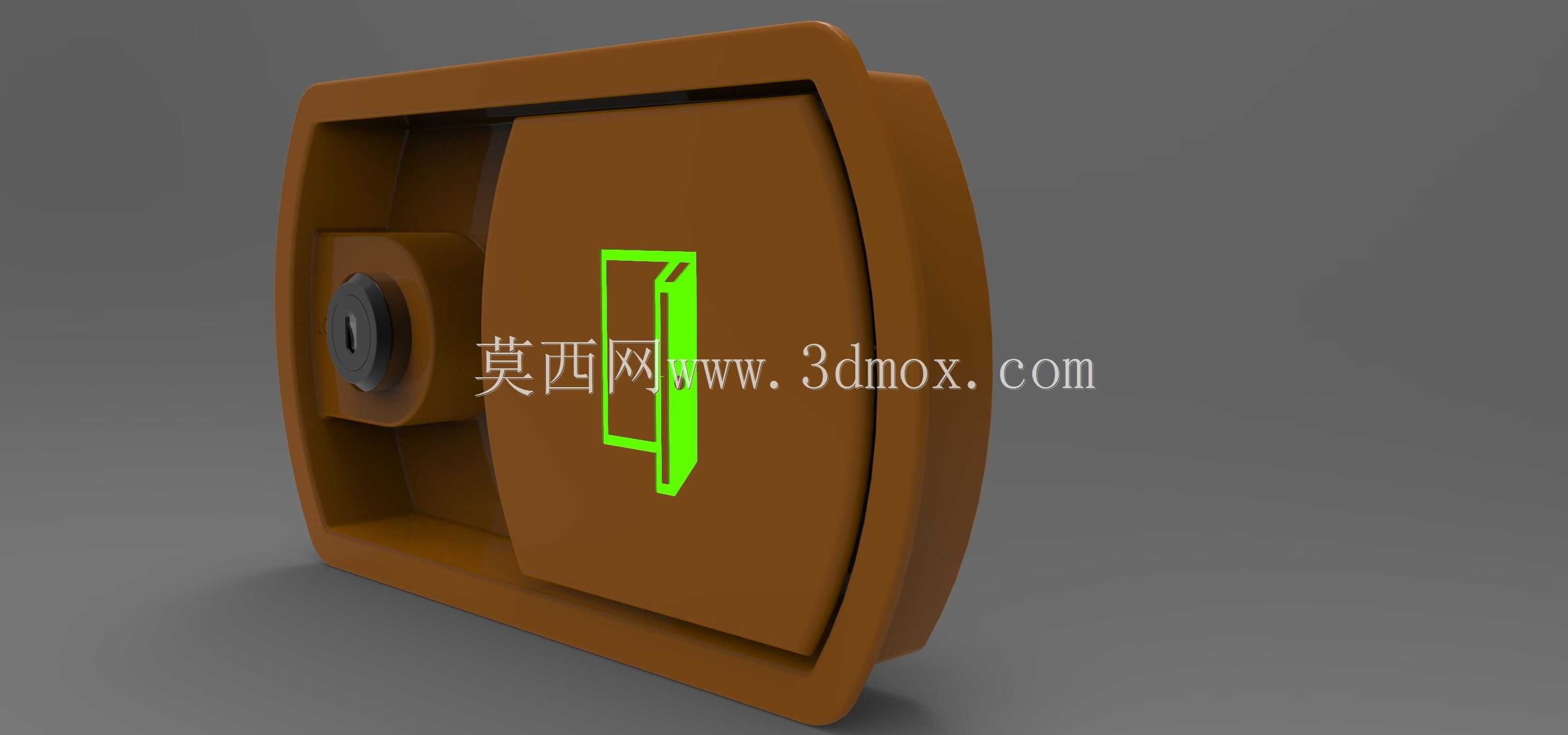

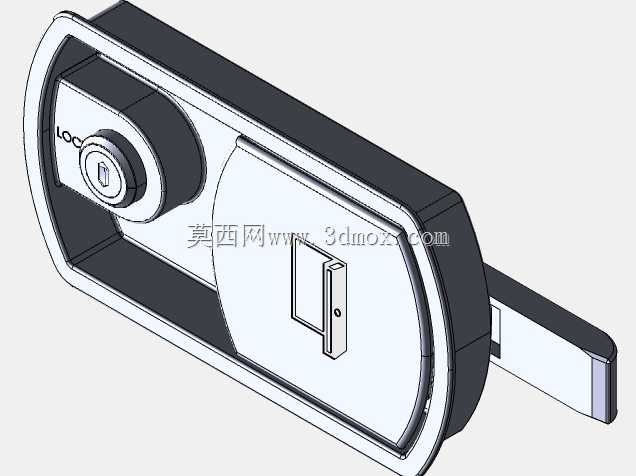

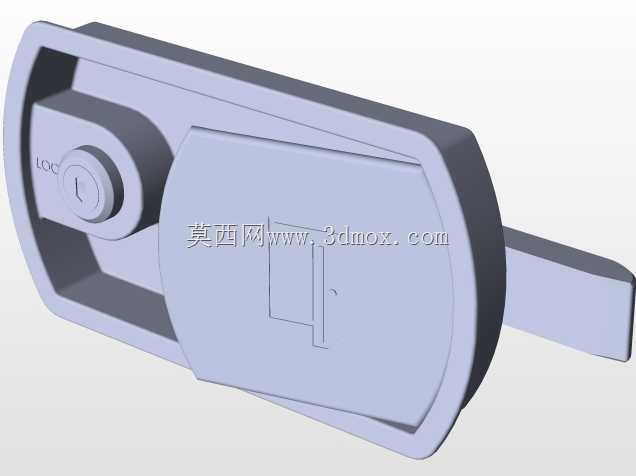

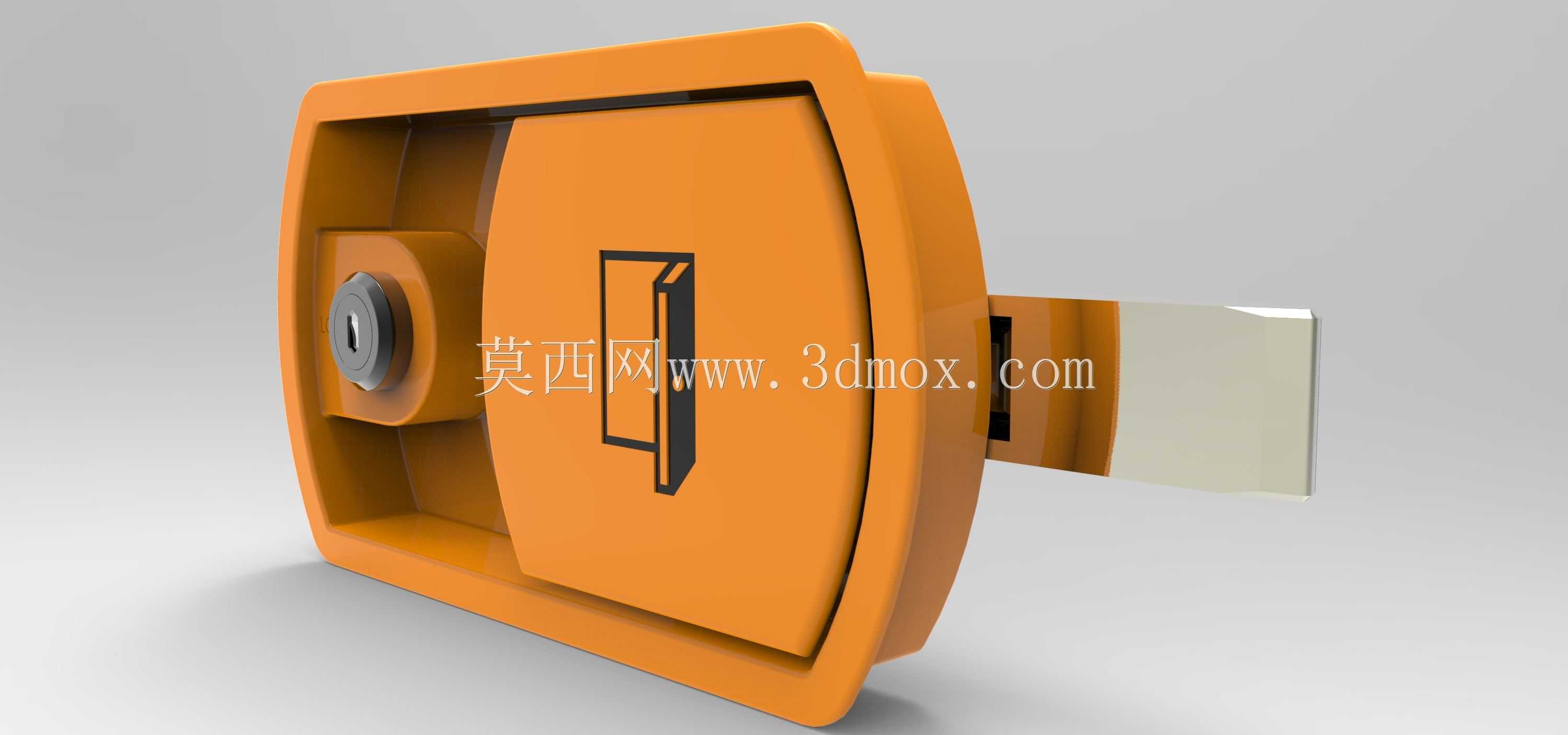

　　这类嵌入式带锁舱门结构，多应用在工程车辆驾驶室、小型通航飞机座舱、特种作业设备封闭舱室、户外机柜防护舱等场景中，核心作用是在非开启状态下实现舱门与舱体的可靠锁止，避免设备运行过程中舱门受振动、外力冲击意外开启，同时兼顾舱门外表面的平整性，减少外部凸起带来的剐蹭风险与风阻影响。从实际使用场景来看，这类锁具结构需要适配经常开合的操作需求，锁芯采用常规弹子锁结构，配套通用钥匙即可完成解锁与锁止操作，日常维护时仅需定期在锁舌转动配合位置涂抹少量润滑脂，就能保证长期使用的操作顺畅度，不会出现卡滞、开锁费力的问题。设计过程中首先考虑的是安装边界的适配性，整个锁体采用嵌入式安装逻辑，舱门门板需要预先开出与锁体外轮廓匹配的安装沉孔，

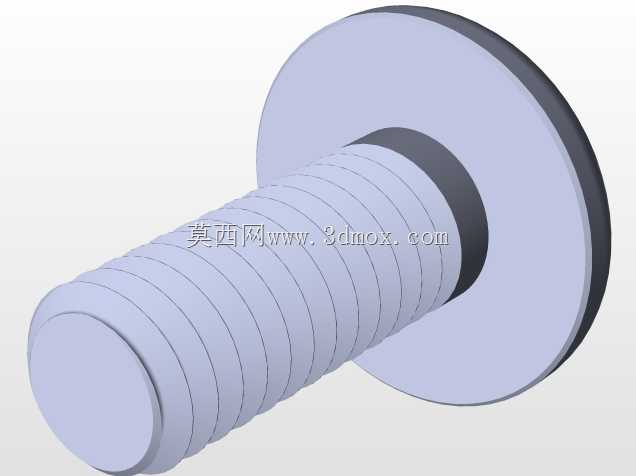

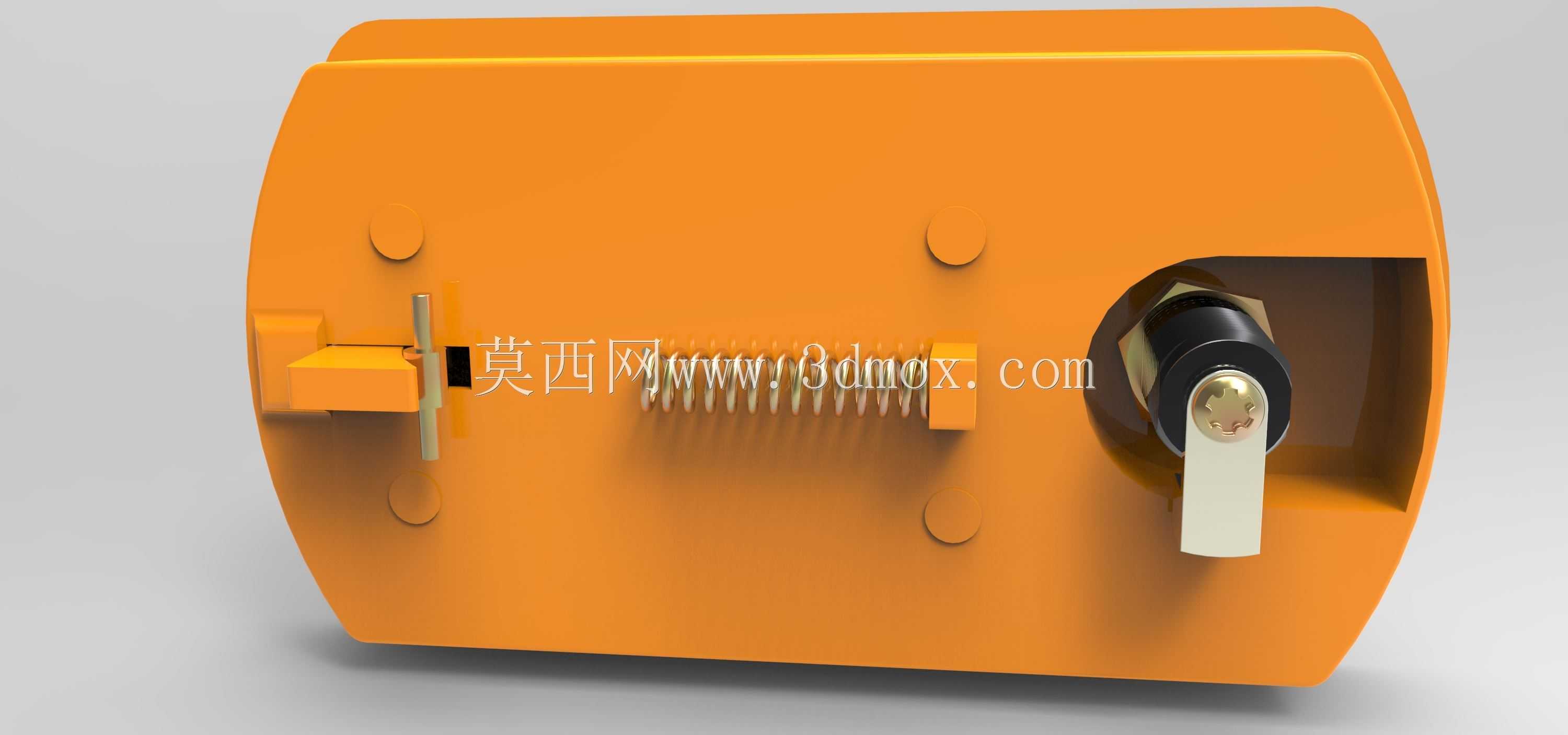

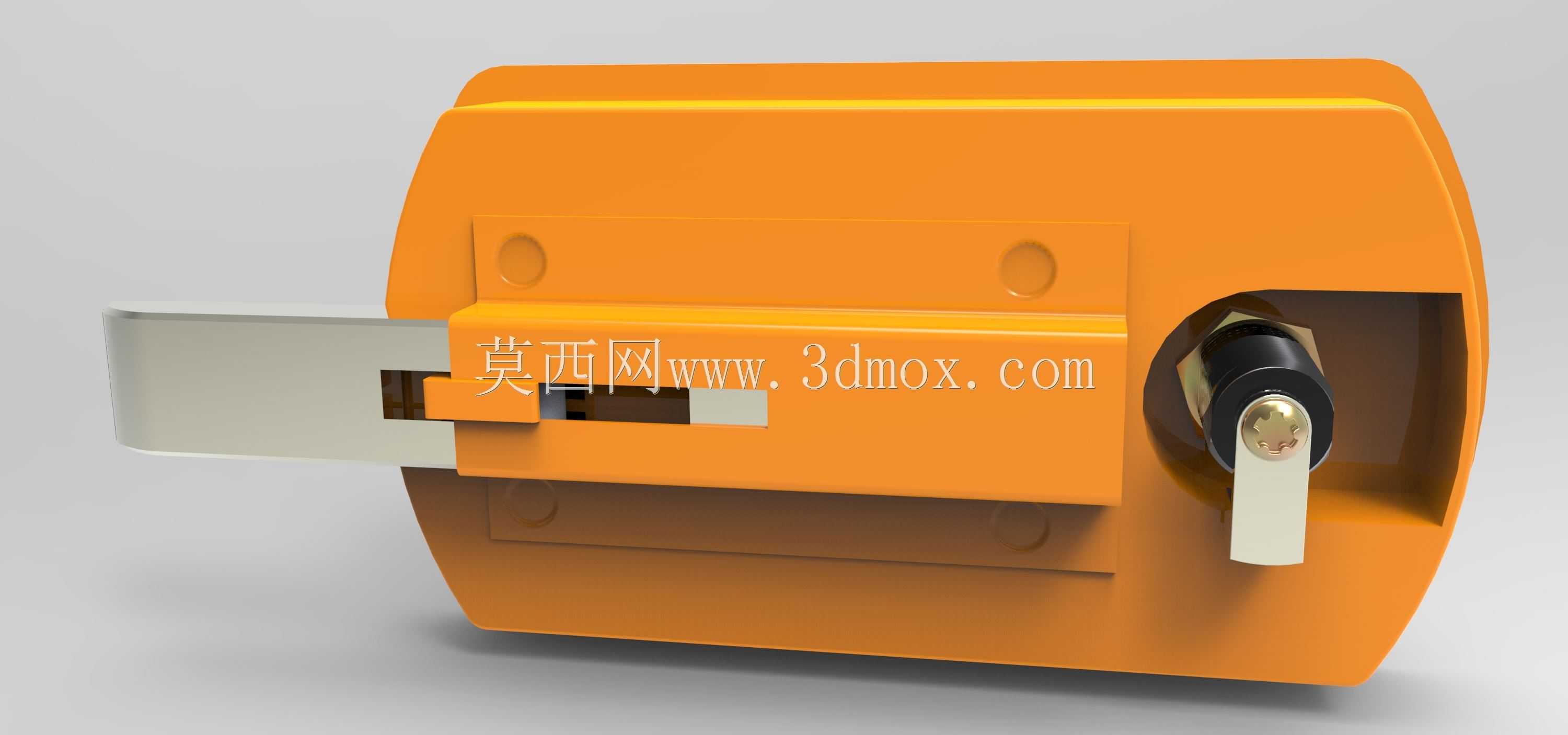

　　锁体嵌入后背部通过卡扣或者小规格紧固件与门板固定，安装完成后锁具外表面与舱门外表面基本齐平，不会突出门板表面过多，避免人员通行、设备转运过程中勾挂衣物或者其他物件。锁舌部分采用旋转式锁止结构，解锁时钥匙插入锁芯转动，带动内部的锁止拨片转动，脱离舱体门框上的锁止卡位，此时舱门即可绕侧边的铰接轴向外翻开；锁止时仅需将舱门推至闭合位置，转动钥匙即可让锁舌卡入门框对应卡位，实现可靠锁闭，整个操作行程控制在90度转动范围内，操作逻辑简单，不需要额外的操作培训就能快速上手。从结构细节来看，舱门本身采用带弧度的轮廓设计，能够适配带有曲面造型的舱体外表面，不会破坏整体设备的外观流线型；门板内侧设置有加强筋结构，能够提升薄壳式门板的整体刚性，

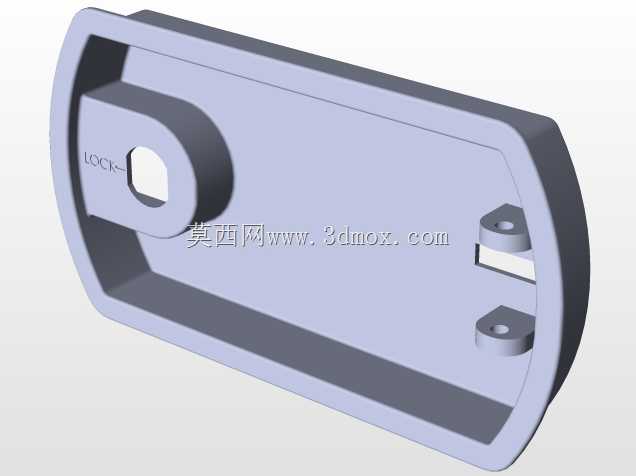

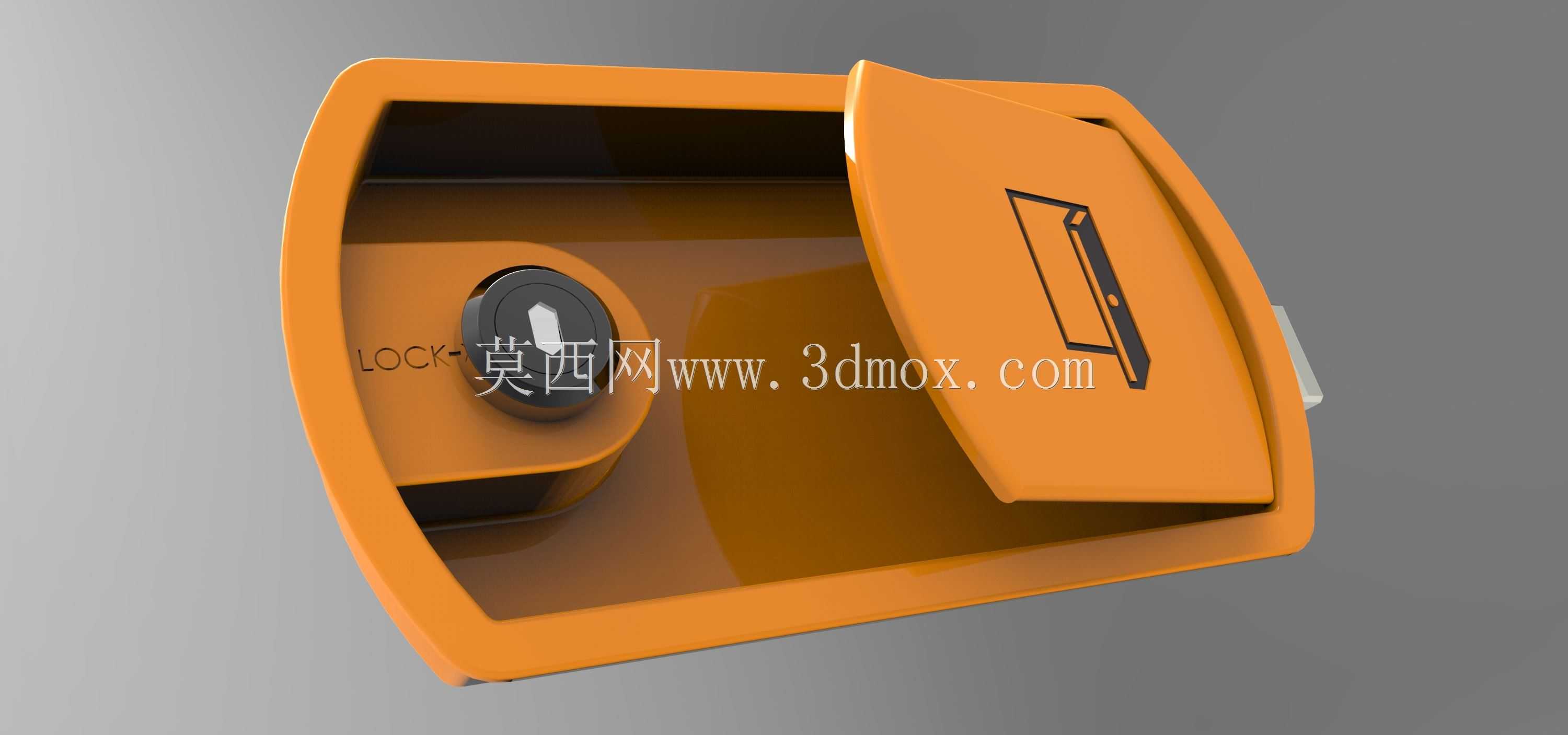

　　即使受到一定的侧向挤压也不会出现明显变形，保证锁舌与门框卡位的对位精度，不会因为门板变形导致锁止失效。锁芯位置做了下沉式设计，钥匙插入后不会突出锁具表面过多，同时锁芯周围设置有挡边结构，能够减少户外使用时雨水、灰尘直接进入锁芯内部，降低锁芯锈蚀、卡涩的概率，适配户外露天作业的使用环境。在安装尺寸匹配上，这类结构的锁体安装沉孔深度控制在门板厚度允许范围内，不需要额外在舱门内侧预留过多的突出安装空间，对于内部安装空间紧凑的舱室场景十分友好，不会与舱内布置的管线、其他零部件产生干涉。舱门与舱体的铰接位置设置在侧边，开合过程中门板的转动轨迹经过预先校核，开启到最大角度时不会与周边的固定结构产生碰撞，同时开启角度能够满足日常检修、

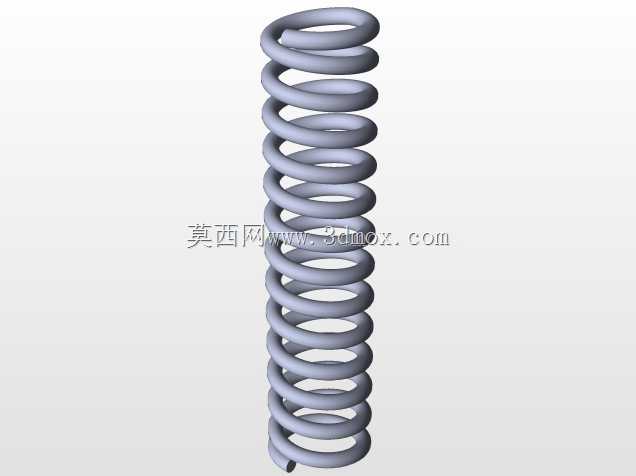

　　取放舱内物品的操作空间需求，不需要额外拆卸门板就能完成常规的舱内维护操作。从受力角度分析，锁止状态下锁舌与门框卡位的配合面做了斜面导向设计，即使舱门存在少量的装配间隙，闭合时也能通过斜面引导顺利滑入锁止位置，同时锁止后配合面的压紧力能够让舱门与门框上的密封胶条紧密贴合，提升舱室的防尘、防水密封性能，对于有密封要求的舱室场景，能够有效阻挡外部雨水、粉尘进入舱内，保护舱内部件不受侵蚀。整个结构的零件数量较少，除了锁芯内部的小尺寸弹性零件、金属锁舌外，其余结构件多采用高强度工程塑料一体注塑成型，整体重量较轻，不会给舱门铰接结构带来过多的额外负载，同时工程塑料材质本身具备不错的耐锈蚀、耐化学腐蚀性能，在潮湿、有轻度腐蚀介质的使用环境中也能长期保持结构强度，不会轻易出现开裂、变形的问题。在建模过程中，需要重点校核锁体与门板安装孔的配合公差，锁舌转动过程中与周边结构的间隙，以及舱门开合全程的运动轨迹，避免出现运动干涉；同时要预留出密封胶条的安装槽位置，保证密封结构的安装空间，让锁止后的密封压紧力均匀分布在整个舱门周边，不会出现局部密封不严的情况。这类结构在实际选型应用时，需要根据舱门的材质、厚度以及日常使用的开合频率，调整锁舌的材质规格以及安装紧固件的强度，对于开合频率较高、使用环境振动较大的场景，可以选用金属材质的锁舌结构，提升锁止结构的抗疲劳强度，延长整体结构的使用寿命。
