8厘米规格台式机轴流散热风扇结构设计

　　做消费电子散热结构设计快十年，经手的轴流风扇方案没有一百也有八十，8厘米见方的这个规格，是桌面级计算设备风冷体系里适配性最广的尺寸段之一，很多刚入行的结构工程师总觉得小风扇设计没什么技术含量，不就是个框加几个叶片转起来吹风，真到落地的时候才会发现，安装边界、风阻匹配、动平衡冗余这些细节，差一点都过不了整机的可靠性测试。

　　先从实际应用场景说，这个尺寸的风扇不是只给CPU散热器用的，早年的ATX机箱后置排风位标配就是80mm规格，后来12cm风扇普及，但很多紧凑型MATX、ITX小机箱的侧吹辅助位、硬盘仓散热位、工控机的机箱进风位，还有入门级独立显卡的风冷模组、桌面小型NAS的散热风道、甚至部分低压服务器的节点辅助散热，都还在大量用这个尺寸的风扇，它的风压风量曲线刚好卡在一个很讨巧的区间：比6cm风扇的有效送风距离远，能覆盖10到15厘米范围内的散热鳍片组，又比9cm、12cm风扇的安装占位小，不会和内存马甲、主板供电散热片、显卡挡板这些周边部件产生干涉，很多做紧凑型设备结构堆叠的工程师，在空间余量卡到85毫米见方的安装位时，第一个想到的就是这个规格的风扇。

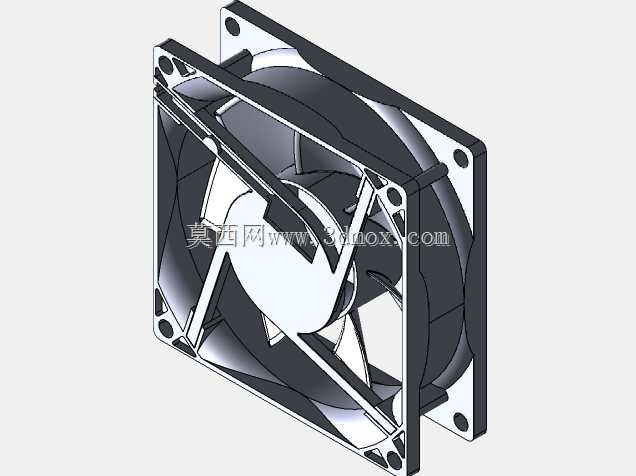

　　从设计思路上拆解这个模型，首先是外框的结构，四个角的安装耳是做了加厚处理的，安装孔是贯穿式的沉孔设计，适配M3或者M3.5的自攻螺丝，也能匹配市面上通用的橡胶减震钉，孔位的中心距严格卡71.5毫米的行业通用标准，这个尺寸是这么多年行业迭代下来的共识，差0.5毫米就可能装不到老款的散热器扣具上。外框的内壁和叶片叶尖的间隙控制在1.2毫米左右，这个间隙不是随便定的，间隙太大的话叶尖漏风会严重拉低静压，间隙太小的话，量产的时候塑料件的收缩变形、轴承的径向游隙，很容易让叶片刮到框壁产生异响，我之前做过一款同规格的工业级风扇，一开始把间隙做到0.8毫米，试产的时候100个样品里有17个出现刮框问题，后来把间隙放宽到1.1到1.3毫米区间，良率直接拉到99.7%，风噪还降了1.2分贝。外框的四个边角做了R2的圆角过渡，一方面是减少注塑时候的应力集中，避免安装的时候螺丝拧太紧导致角部开裂，另一方面也能减少气流在框角位置的涡流损耗，实际测下来，带圆角的外框比直角外框的同转速风量能高4%左右。

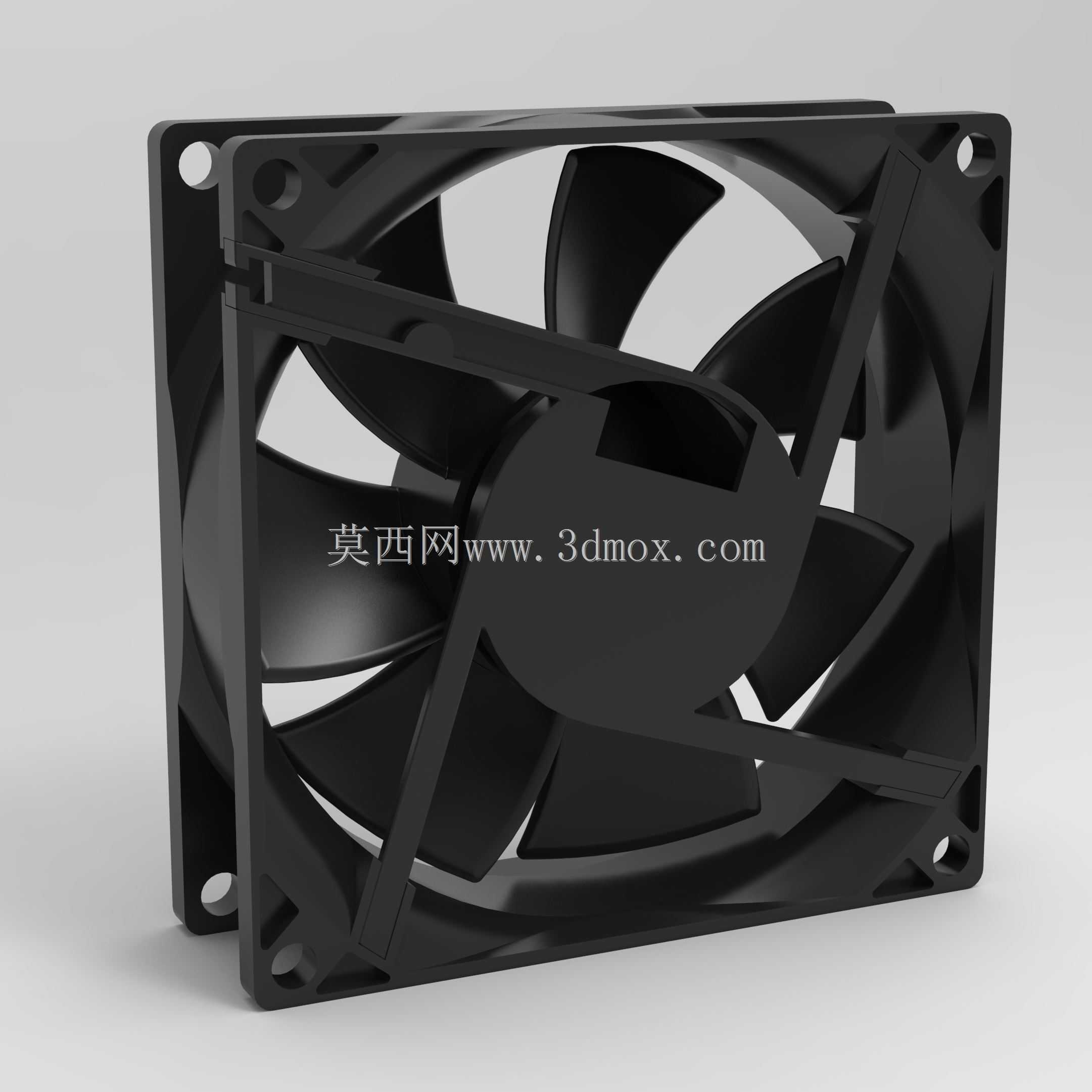

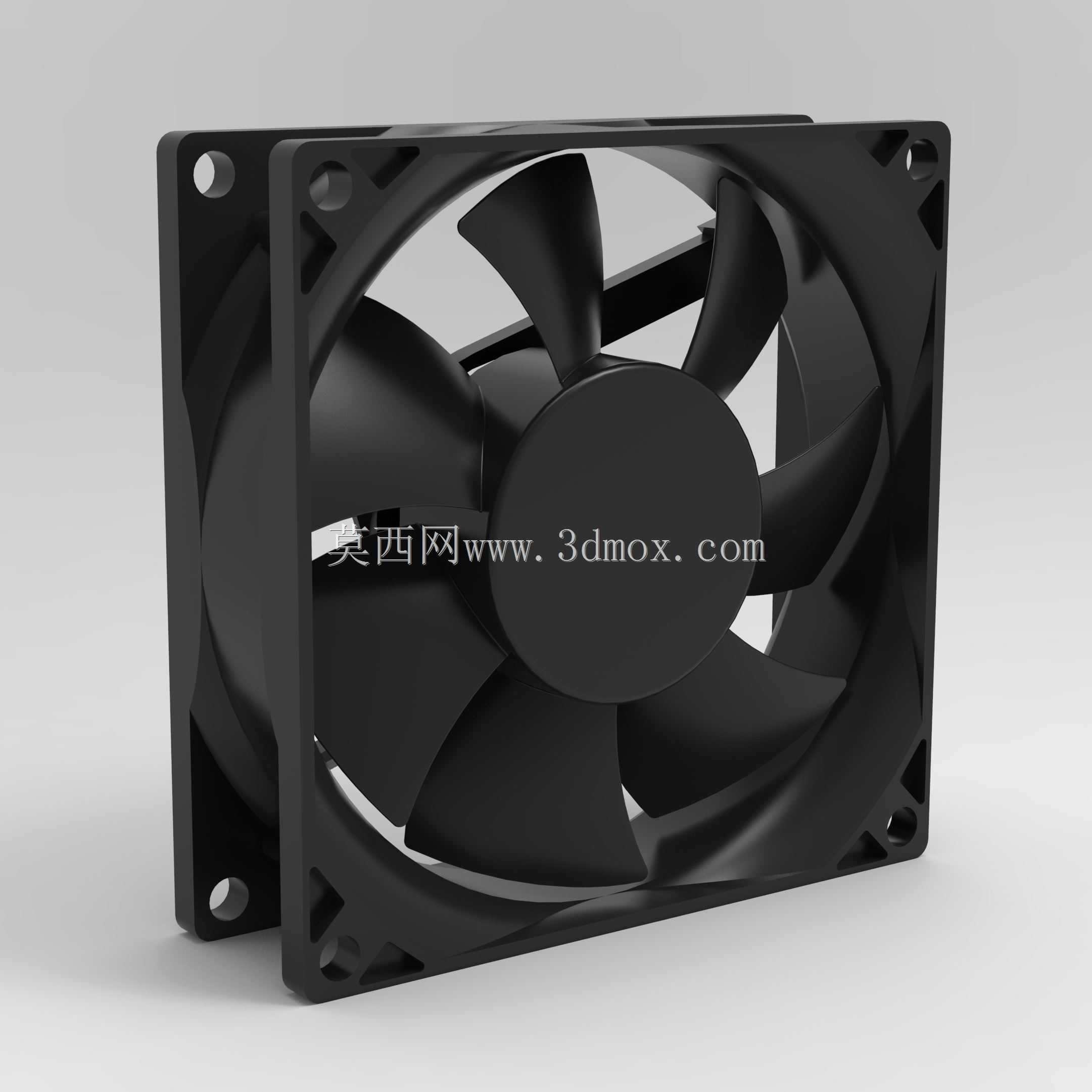

　　然后是叶轮部分，这个模型用的是七叶后掠式的叶片设计，不是早年常见的五叶直叶结构，后掠角大概在28度左右，这个角度的设计是平衡风量和风噪的关键，直叶风扇的叶片切割空气的角度是垂直于进风方向，气流冲击叶片的脉动噪音很大，后掠式的叶片是顺着气流的入射角度切入，能把紊流噪音压得很低。叶片的叶型是从根部到叶尖逐渐变扭的，根部安装角大概38度，叶尖位置安装角降到24度，这种变扭角设计是因为叶轮转动的时候，叶尖的线速度比根部高很多，如果整个叶片用统一的安装角，叶尖位置的气流攻角太大会产生气流分离，不仅损失风压，还会产生高频的啸叫。叶片根部和轮毂的连接位置做了R1.5的过渡圆角，这个细节很多新手建模的时候会漏掉，直接做直角连接，结果做跌落测试的时候，叶片从根部断裂的概率超过30%，加了过渡圆角之后，根部的应力集中系数能降60%以上，完全能满足1米高度自由跌落的可靠性要求。中间的轮毂是直径40毫米的圆形结构，轮毂内部是预留了电机安装腔的，能容纳20毫米直径的直流无刷电机，轮毂的端面做了微凸的弧面，能引导进风气流平滑流向叶片通道，减少轮毂中心位置的滞流区。

　　再说到安装边界的细节，这个风扇的整体厚度是25毫米，是8厘米风扇的标准厚度规格，市面上还有15毫米、10毫米厚度的薄款，但25毫米厚度的版本是风压余量最足的，能适配厚度40到60毫米的铝挤鳍片或者穿片鳍片的CPU散热器。风扇的进出风侧都做了0.8毫米高的挡边，一方面是增加外框的结构强度，另一方面是安装减震棉或者防尘网的时候有定位的台阶，不会让减震棉移位挡住进风通道。外框的走线槽是预留在其中一个安装耳的侧面，线径预留的空间能过3芯或者4芯的导线，支持PWM调速和转速信号输出，这个细节在建模的时候必须提前留好位置，不然等结构定型了再改走线位置，就要重新开模，损失至少十几万的开模成本。

　　从实际使用的功能特性来说，这个规格的风扇一般额定转速在1800到2500转区间，风量能到30到40CFM，静压在2.5到3.5毫米水柱，这个参数刚好能压制TDP在65W到95W的桌面级CPU，日常办公场景下转速降到1200转的时候，噪音能控制在22分贝以内，几乎听不到明显的风噪，满负载的时候转速拉满，也能把CPU的核心温度压到80度以内，满足日常使用的散热需求。很多人不知道的是，这个尺寸的风扇因为安装孔位通用，还能通过转接架装到9厘米或者12厘米的安装位上，给老设备升级散热的时候特别好用，我之前给单位的老工控机升级散热，就是用两个这个规格的风扇替换了原来老化的6厘米风扇，用3D打印的转接架固定，设备的运行温度直接降了15度，连续运行三年都没出过散热故障。

　　做这类通用散热部件的三维建模，最忌讳的就是只看外观不考虑工艺和装配，比如外框的拔模角度要做到1.5度，不然注塑的时候脱模会刮花表面；叶片的表面粗糙度要做到Ra1.6以下，不然表面的凸点会扰乱气流增加风噪；轴承位的同轴度要控制在0.05毫米以内，不然转动的时候会产生周期性的振动，影响风扇的使用寿命。这个模型的结构细节基本覆盖了量产级8厘米轴流风扇的所有设计要点，不管是拿来做整机散热的结构适配，还是参考做同类型风扇的改型设计，都能直接对应到实际的工程需求，不会出现看起来好看但没法落地生产的问题。
