驾驶室玻璃窗连接铰链结构设计

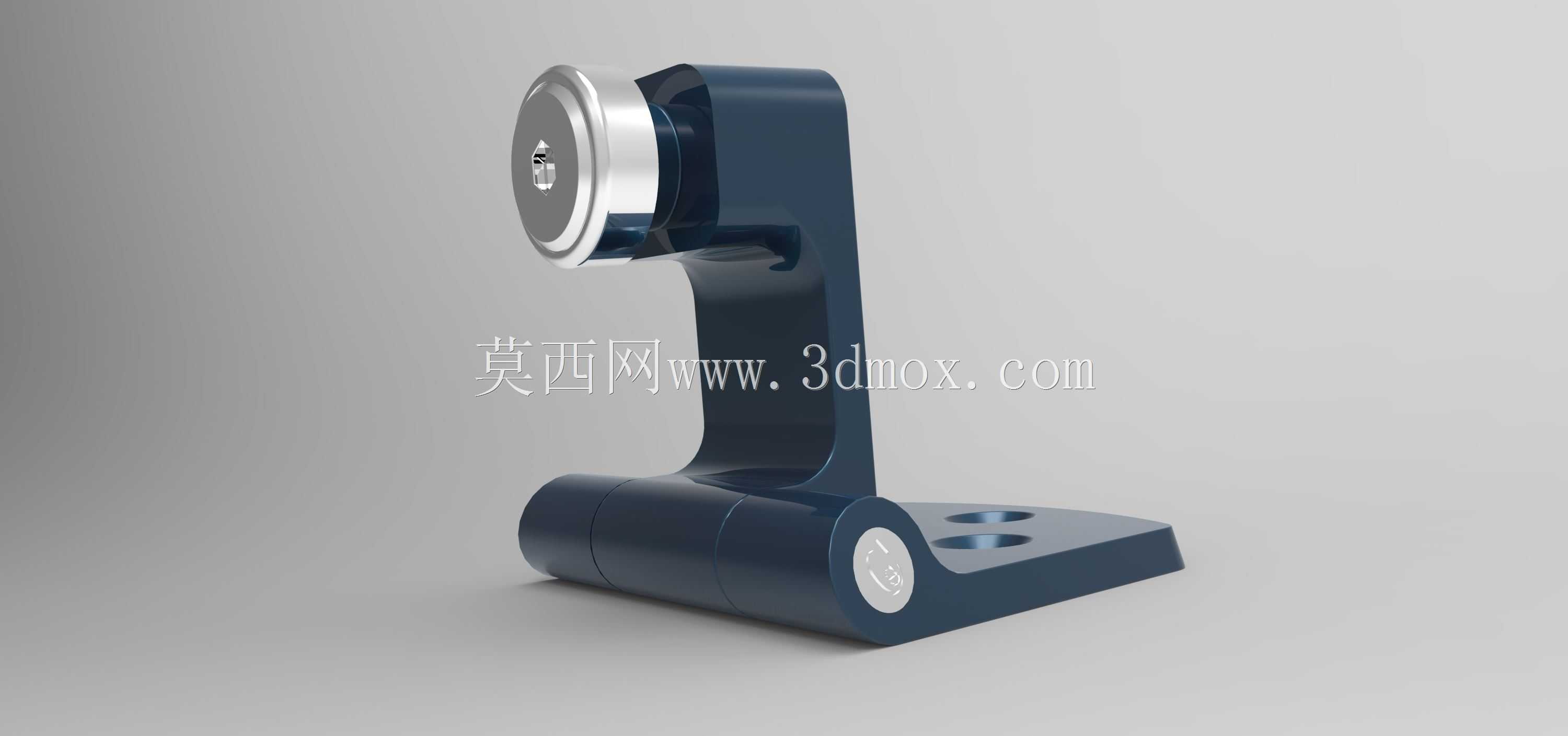

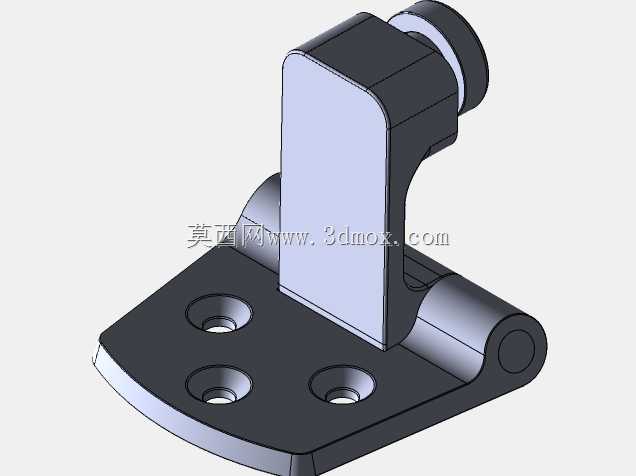

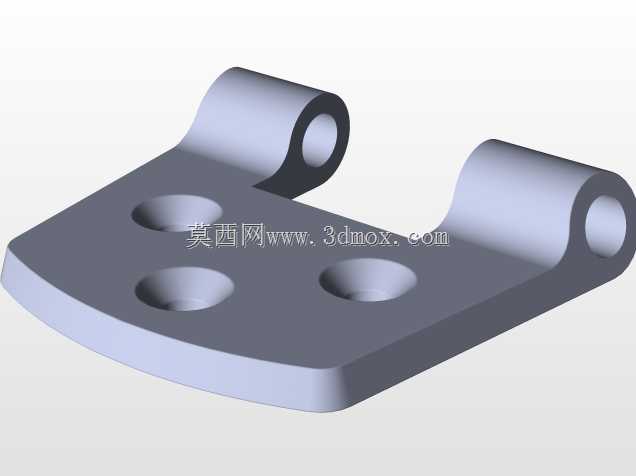

　　在工程车辆、特种作业设备的驾驶室设计环节，玻璃窗的铰接部件是直接影响窗体启闭可靠性、密封贴合度与操作手感的核心结构件，本次呈现的铰链结构，正是针对驾驶室侧窗的开合需求完成的结构设计。不同于民用建筑门窗的合页结构，这类应用在移动设备上的铰链，需要同时兼顾行车过程中的振动耐受、频繁启闭的结构疲劳强度，以及窗体闭合后的压紧密封需求，避免车辆行驶在颠簸路段时出现窗体异响、漏风漏雨的问题。从结构布局来看，该铰链采用L型一体式支座设计，下部为带两个安装孔的水平固定基座，安装时可通过螺栓直接固定在驾驶室窗框的内侧钣金面上，基座的安装孔位预留了微量的调节余量，方便装配阶段调整窗体与窗框的贴合间隙，保证密封胶条的压缩量均匀一致。

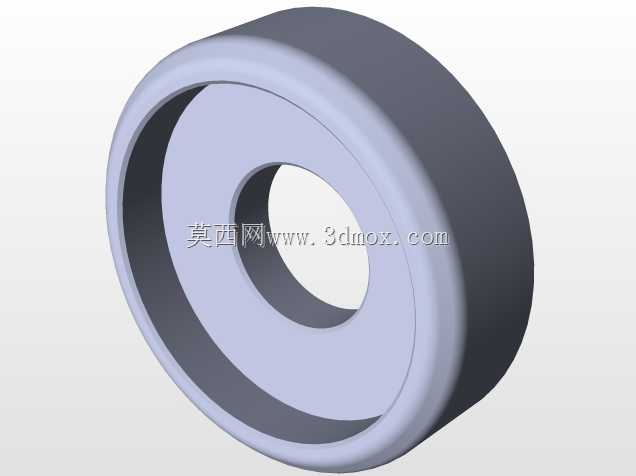

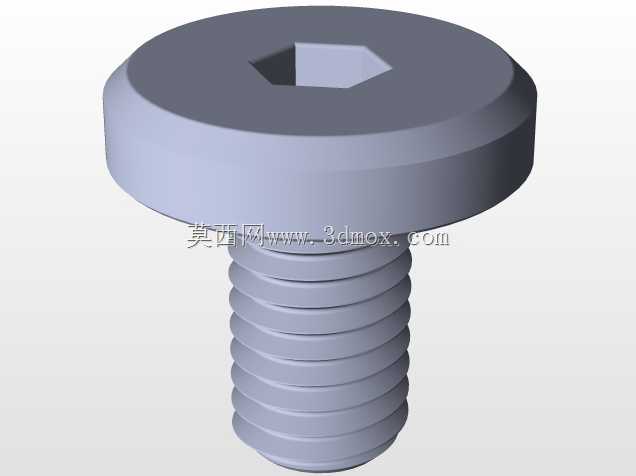

　　支座的竖直段为铰接承载主体，上端的铰接轴套与窗体侧部的连接端配合，实现窗体绕固定轴线的旋转启闭，轴套内部预留了润滑脂存储腔，可在装配阶段填充低温润滑脂，保证在高低温环境下铰接转动都不会出现卡滞问题，哪怕是北方冬季零下三十度的户外作业场景，也能保证窗体顺畅开启。铰接端的侧面设置了装饰与定位一体的端盖，既可以遮挡内部的铰接轴与紧固件，避免长期使用过程中积灰、进水导致轴件锈蚀，也能在装配时起到轴向定位作用，防止铰接轴在长期振动下出现轴向窜动，导致窗体偏移、闭合不严的问题。在设计思路上，这款铰链没有采用常见的分体式合页结构，而是将固定支座做成一体化的弯臂结构，一方面减少了零件数量，降低装配环节的工时消耗，

　　另一方面一体化结构的抗振性能远优于多零件拼接的结构，能够承受工程车辆作业时持续的高频振动，不会出现连接螺栓松动、结构开裂的问题。弯臂的过渡位置采用大圆角平滑过渡，避免了直角连接处的应力集中问题，在做有限元校核时，针对车辆急转弯、颠簸路面的冲击载荷做了专项仿真，确保在三倍重力加速度的冲击载荷下，结构最大应力远低于材料的屈服强度，不会出现塑性变形。从安装边界来看，该铰链的水平基座长度控制在合理范围内，不会过度占用驾驶室内部的安装空间，竖直弯臂的高度根据驾驶室侧窗的开启角度需求做了匹配，当窗体开启到最大角度时，窗体外沿不会与驾驶室的外侧钣金发生干涉，同时开启角度能够满足驾驶室通风、以及紧急情况下窗体作为逃生出口的空间需求。

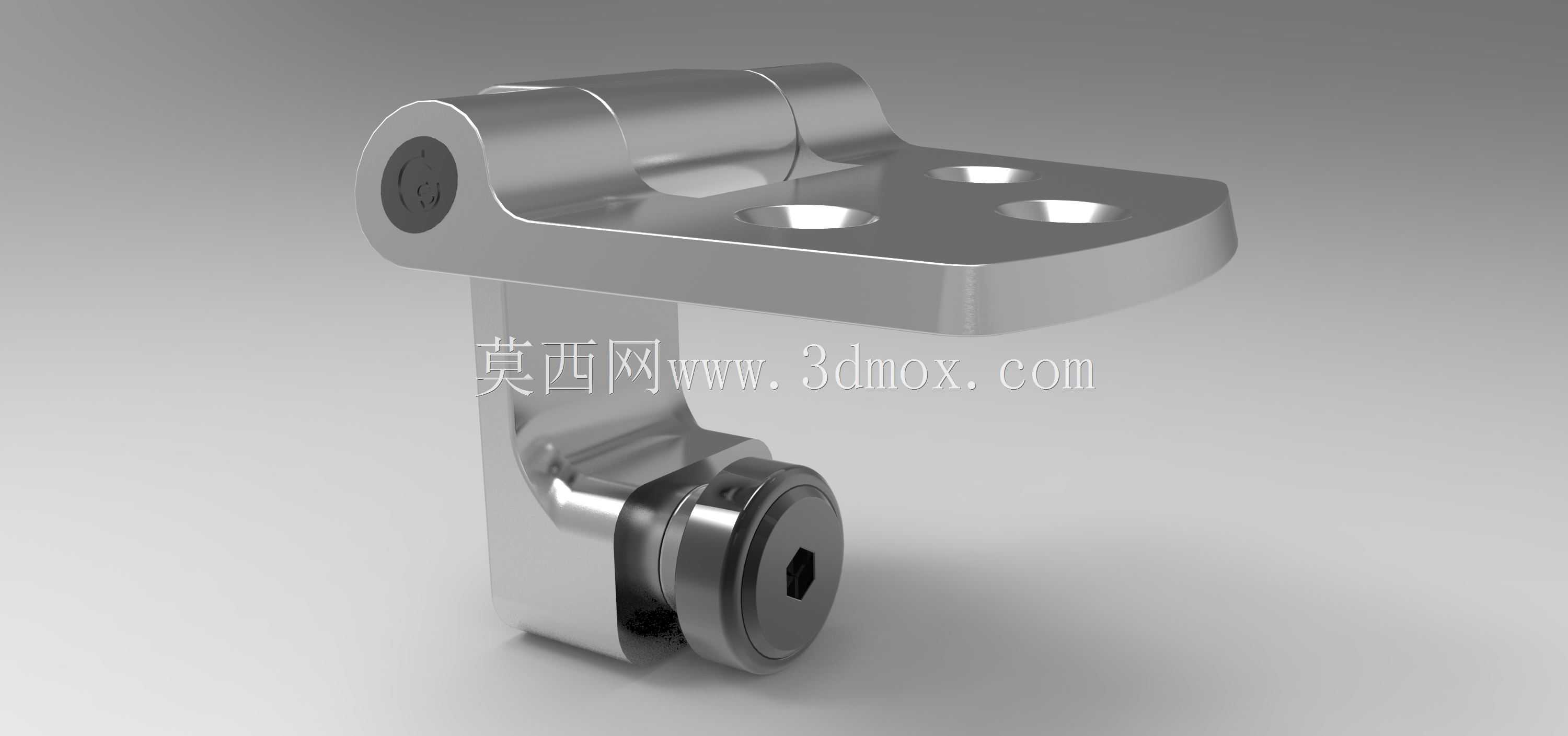

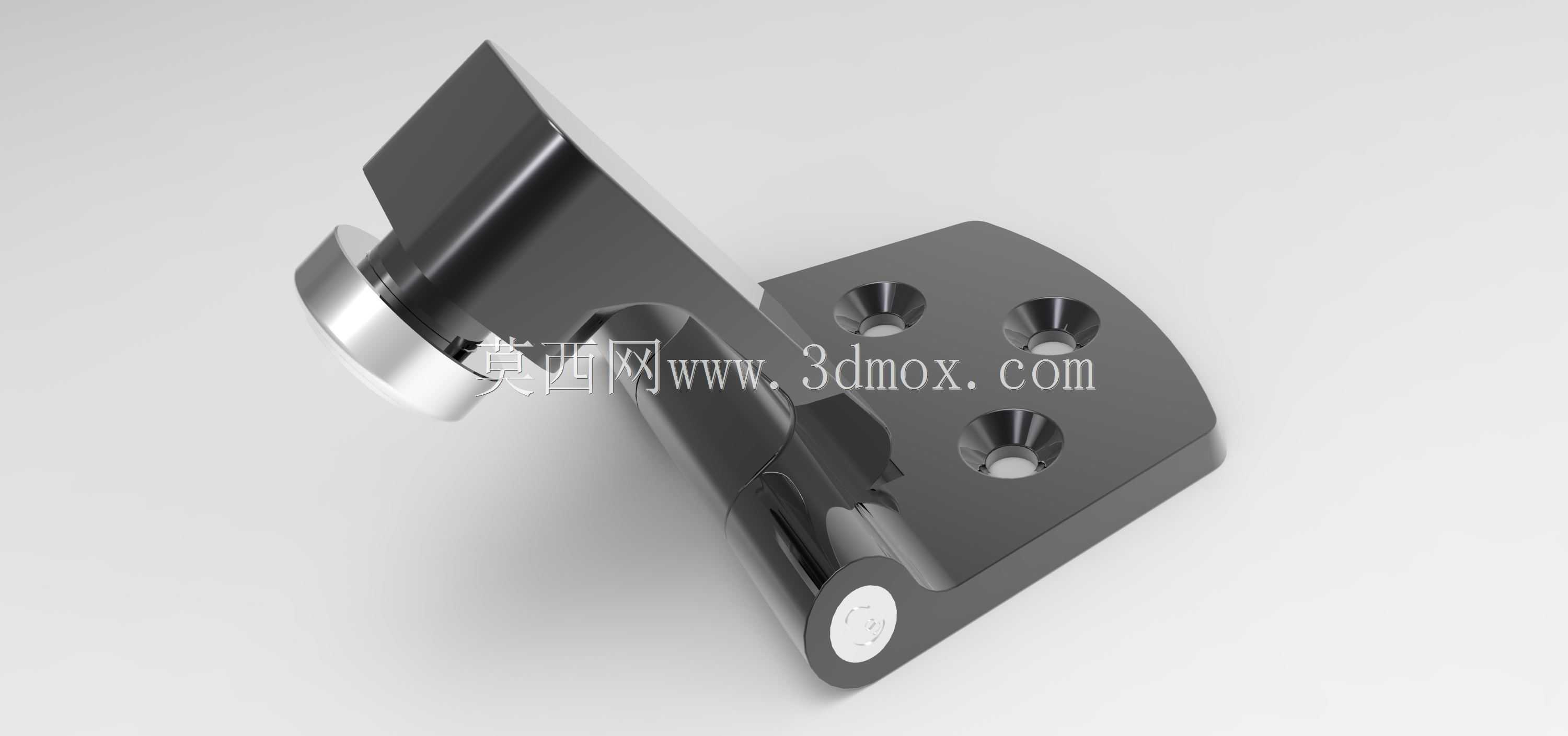

　　铰接转动的阻尼经过匹配设计，既不会因为阻尼过小导致窗体在行车过程中受气流影响自动闭合，也不会因为阻尼过大导致操作人员启闭窗体时需要施加过大的力，实际操作时可以将窗体停留在任意开启角度，不需要额外的窗撑结构进行固定，简化了整个窗体的配套零件数量。在表面处理上，铰链主体采用深色的防腐涂层，既可以耐受户外作业时的紫外线照射、雨水侵蚀，也能和大多数工程车辆驾驶室的深色内饰风格保持协调，铰接端的金属亮面处理既提升了部件的质感，也能在装配时作为定位基准，方便工人快速识别安装方向，减少装反的概率。这类铰链除了应用在工程车辆的驾驶室窗外，也可以适配部分特种装备的观察窗、设备检修门的铰接需求，只要安装面的空间尺寸、启闭角度需求匹配，都可以通过微调安装孔位直接复用，结构的通用性较强。在建模过程中，所有的配合面都预留了合理的公差带，铰接轴与轴套的间隙按照运动件的配合公差选取，安装孔的位置度公差满足钣金装配的精度要求，不会出现装配时孔位错位、需要现场扩孔的问题，结构的所有圆角、壁厚都保持均匀，不管是采用金属压铸还是注塑工艺生产，都不会出现缩痕、填充不满的工艺问题，能够直接对接后续的生产制造环节。
