隧道施工用悬挂式轴流通风设备结构

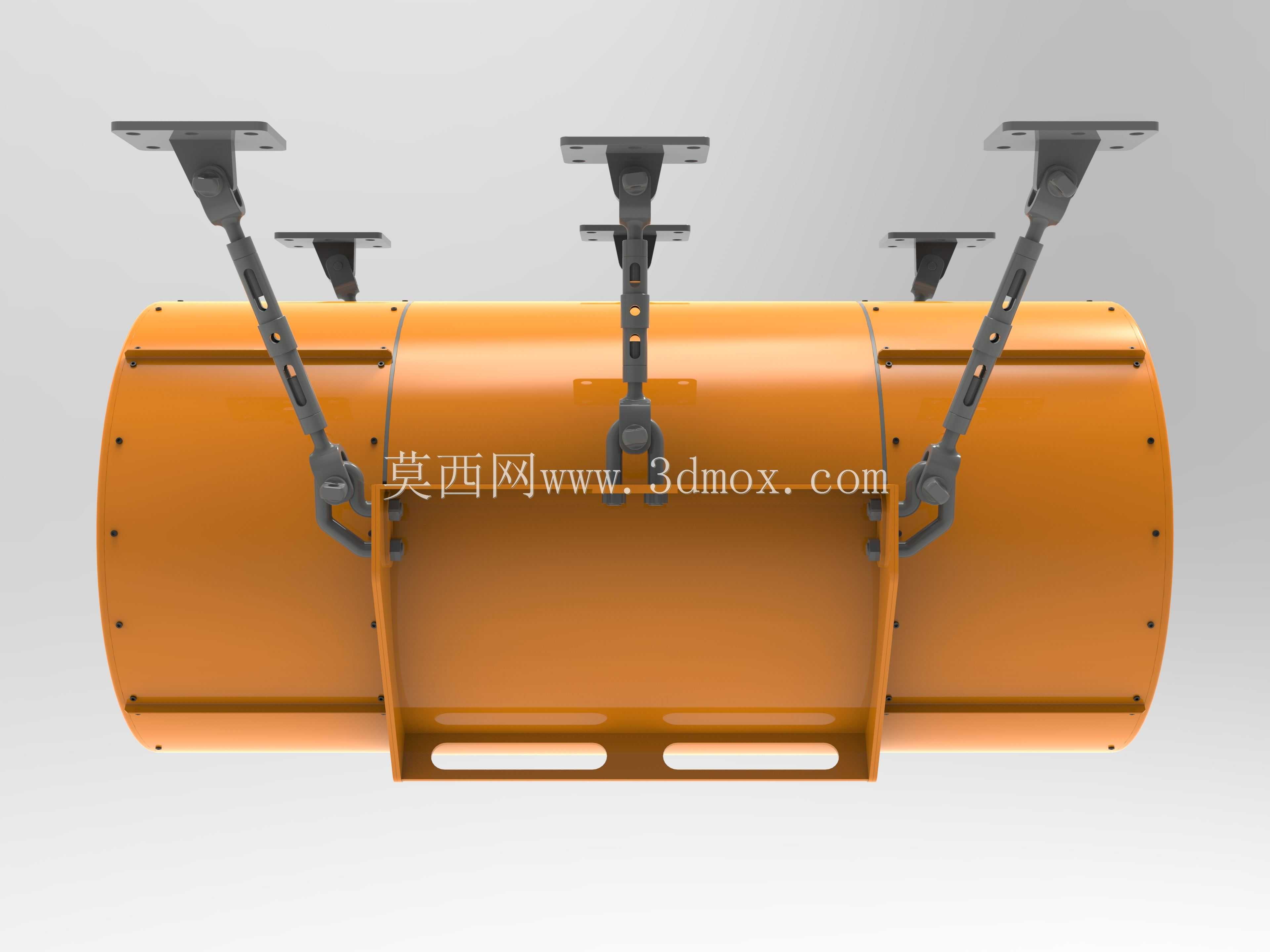

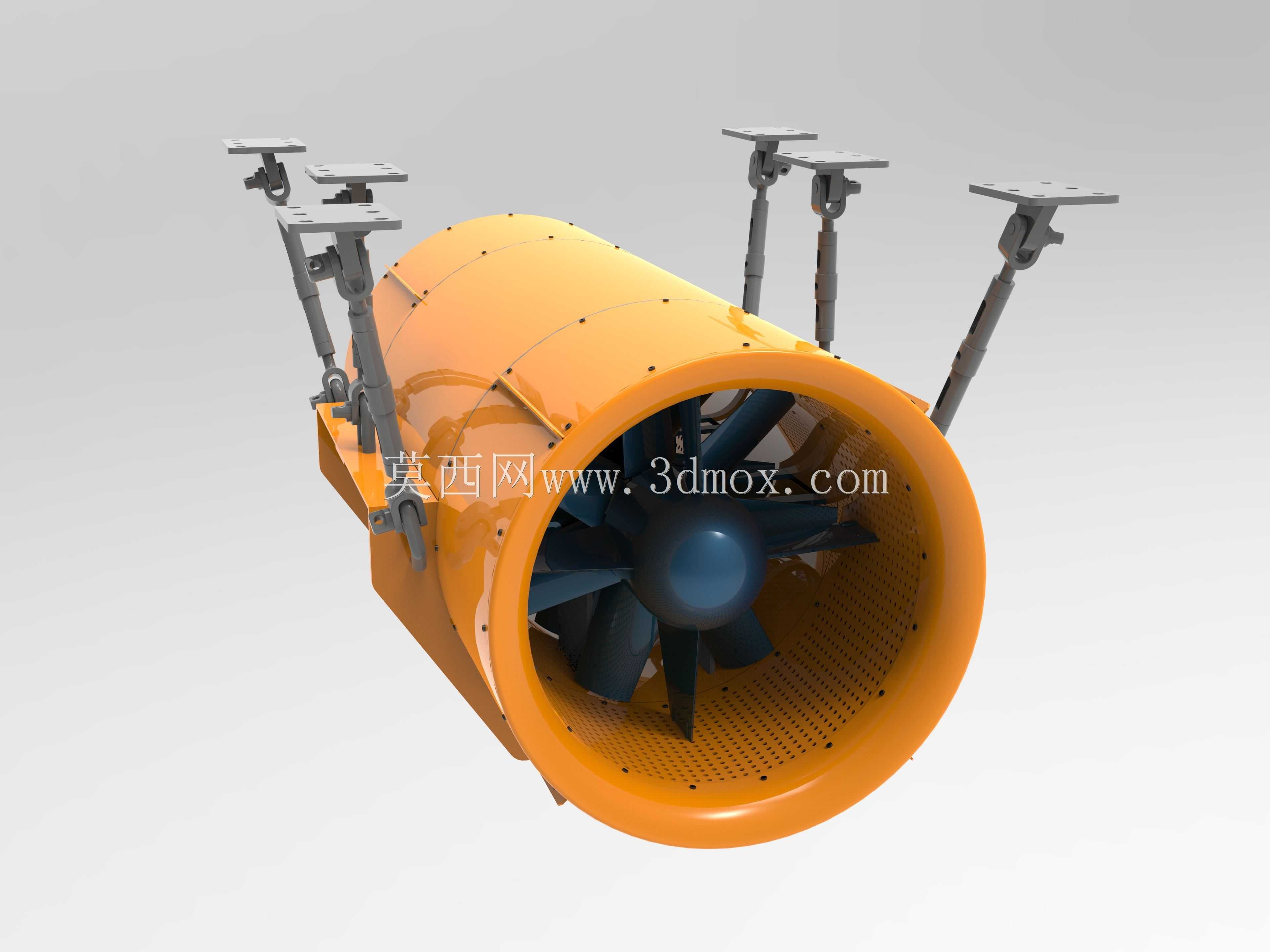

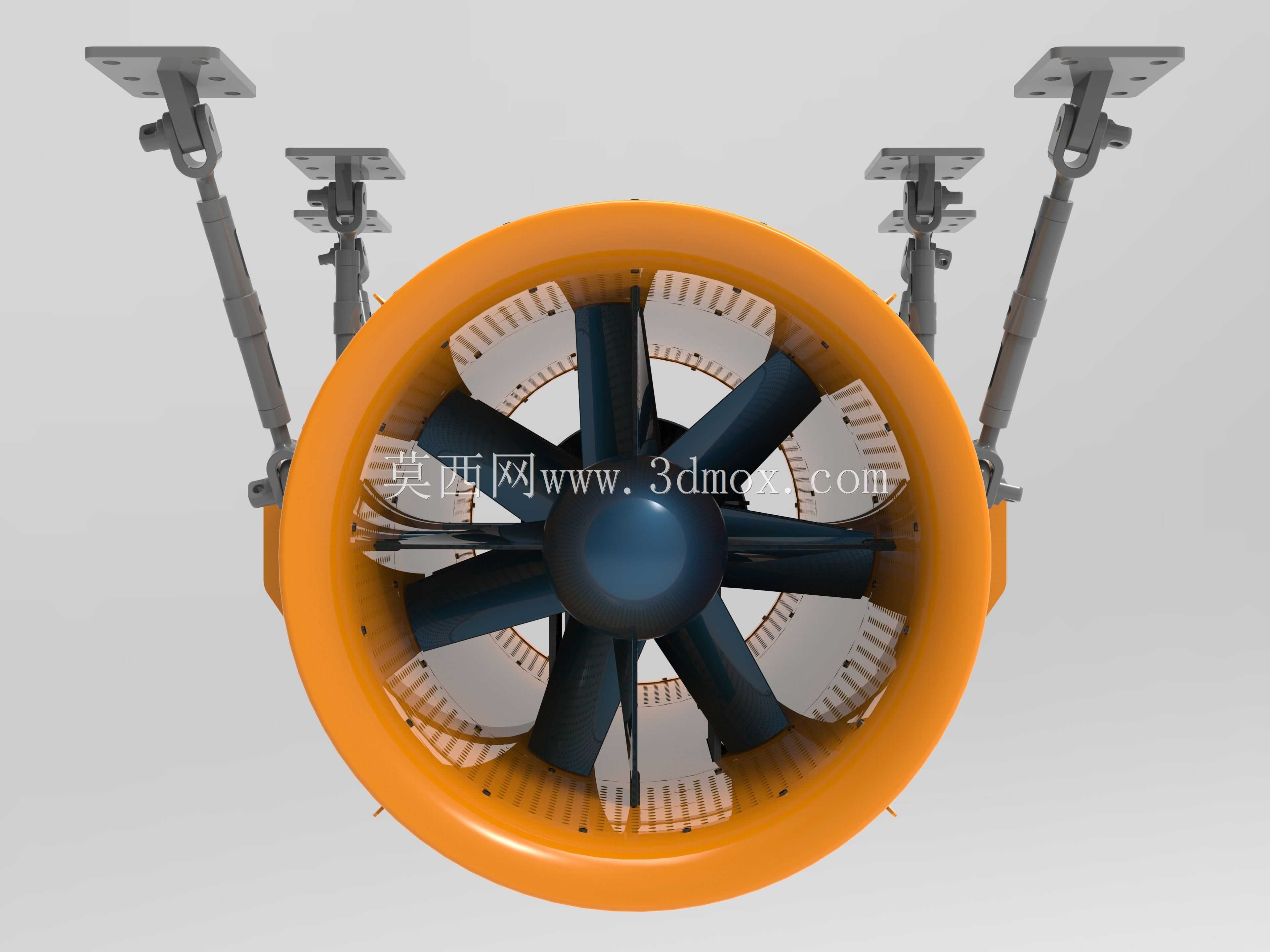

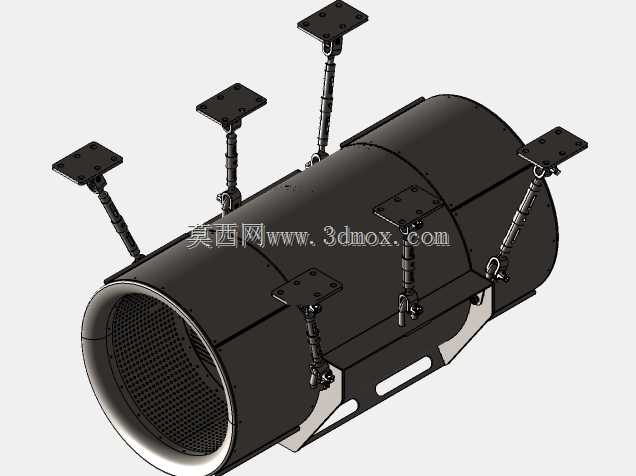

　　在山岭隧道、城市地下管廊、地铁区间的施工及运营通风场景中，这类悬挂式轴流通风设备是保障作业面空气质量、排出烟尘与有害气体的核心配套装备。不同于地面放置的通风机组，该设备采用顶部四点悬挂的安装形式，适配隧道拱形内壁的安装边界，不会占用隧道内的通行与作业空间，尤其适合狭长受限的地下作业空间布设。从结构设计来看，设备主体采用圆筒式机壳结构，橙色的机壳既做流道的约束结构，也承担整机的结构支撑作用，机壳内部集成了多叶片轴流叶轮、整流导叶以及驱动电机的安装基座，叶轮采用前倾式宽叶片设计，能够在较低转速下实现大流量送风，同时降低运行过程中的气动噪声，适配隧道内长距离送风的工况需求。顶部的悬挂组件采用带铰接结构的可调支杆设计，

　　每一组支杆都配有顶部安装固定板与铰接关节，安装时可根据隧道内壁的实际弧度、安装点位的基础平整度调整支杆的伸出长度与倾斜角度，补偿安装面的形位误差，保证设备主体保持水平状态，避免运行过程中因安装偏斜产生额外的振动载荷。支杆与机壳的连接位置做了加强筋处理，能够承受设备长期运行产生的动载荷，同时可缓冲隧道内通行车辆产生的振动传导，提升设备运行的稳定性。从流道设计逻辑来看，机壳进风端采用圆弧过渡的集流结构，能够降低进风端的气流紊流损失，叶轮后方设置的整流导叶可以将叶轮旋转带出的旋流整理为轴向气流，提升送风效率，减少出口端的动压损失，让气流能够沿着隧道轴向输送更远的距离，满足长距离隧道的通风换气需求。

　　设备的安装边界设计充分考虑了隧道内的布设要求，悬挂支杆的最大调节行程可适配不同衬砌厚度的隧道顶部结构，顶部安装板预留了多组螺栓安装孔，可适配膨胀螺栓、预埋螺栓等多种隧道内常用的固定形式，安装时无需对隧道衬砌结构做大规模改造，降低现场安装的施工难度。在实际工况应用中，这类设备可根据隧道的长度、通风需求采用多台串联或者并联的布设方式，单台设备可覆盖一定区间的通风换气需求，多台联动时可在隧道内形成稳定的轴向气流，将掌子面爆破产生的烟尘、出渣车辆排放的尾气以及作业面产生的有害气体顺着气流方向排出隧道，同时将外部新鲜空气输送到作业区域，保障地下作业环境的空气质量符合职业健康要求。结构设计过程中，充分考虑了地下环境的高湿、多粉尘的使用条件，

　　机壳表面采用防腐涂层处理，所有铰接位置都设置了防尘密封结构，避免粉尘进入铰接缝隙造成卡滞，叶轮叶片采用耐磨材质制作，可耐受含尘气流的长期冲刷，延长设备的维护周期。不同于普通民用通风设备，该设备的结构强度设计按照工矿设备的载荷标准执行，整机的动平衡精度满足长期连续运行的要求，悬挂组件的安全系数按照重载工矿选取，可承受设备运行过程中的启停冲击、气流脉动载荷以及隧道内的偶发振动影响，避免出现安装松动、结构失效的问题。在三维建模过程中，需要重点关注悬挂支杆的铰接自由度匹配，保证四个支杆的调节范围能够覆盖实际安装的调整需求，同时校核机壳与支杆连接位置的结构刚度，避免运行过程中出现共振问题；流道部分的建模需要保证集流段、叶轮段、导叶段、扩散段的型线顺滑过渡，减少不必要的结构凸起造成的气流阻力，叶轮叶片的型线需要按照轴流风机的气动设计参数构建，保证叶片的安装角、弦长参数符合气动性能要求，同时做叶片的动平衡结构设计，避免叶轮运行时产生过大的离心振动。
