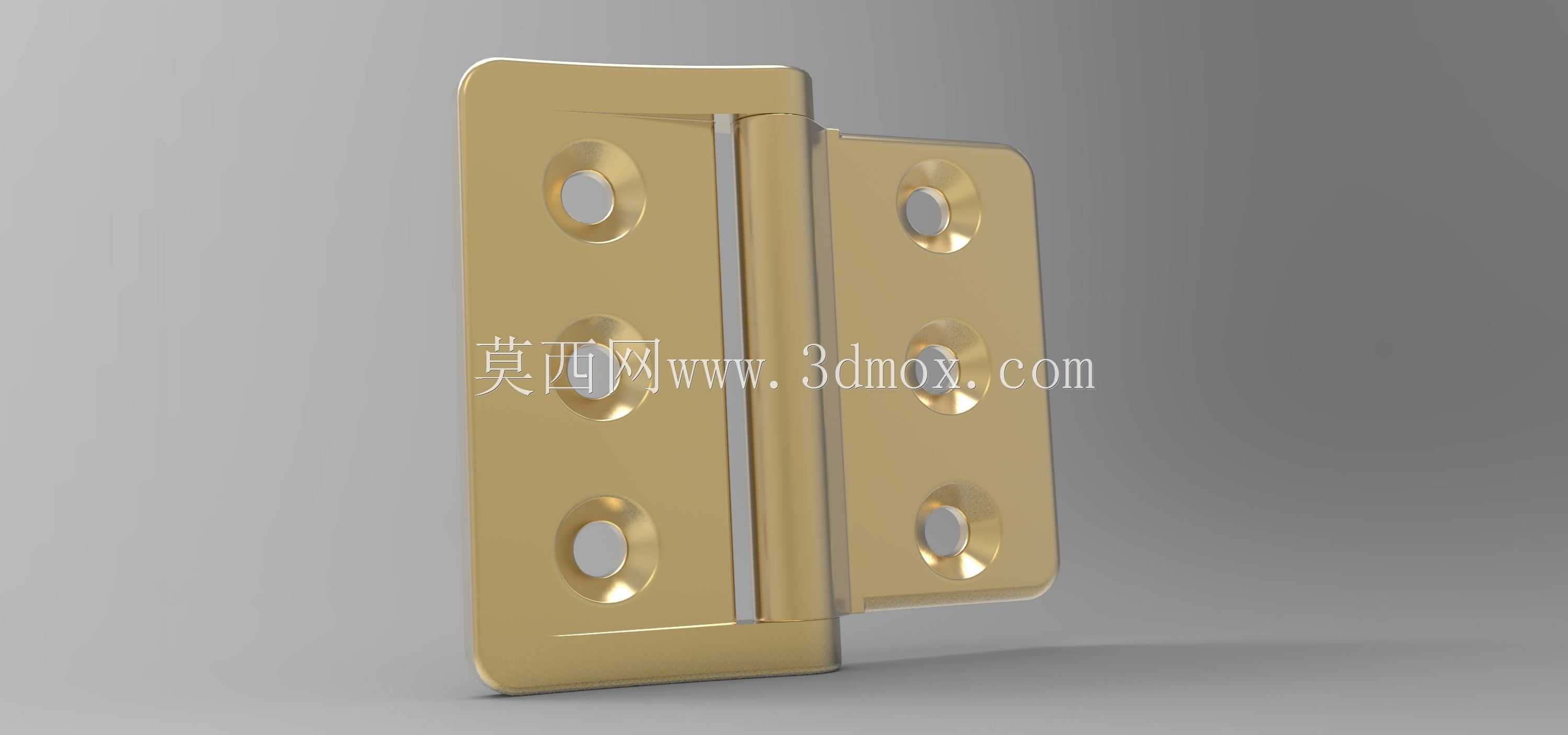

270度旋转金色合页结构设计

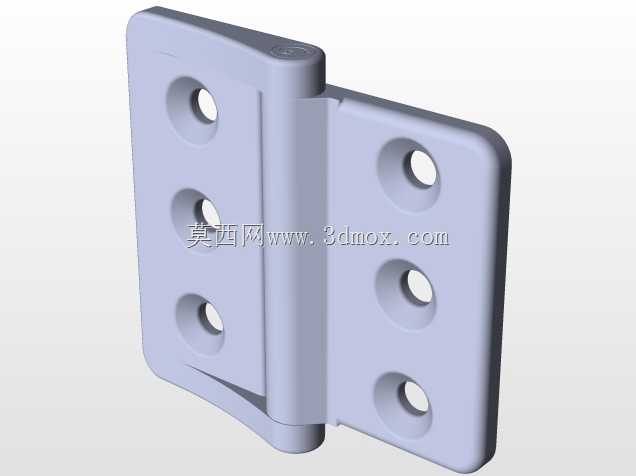

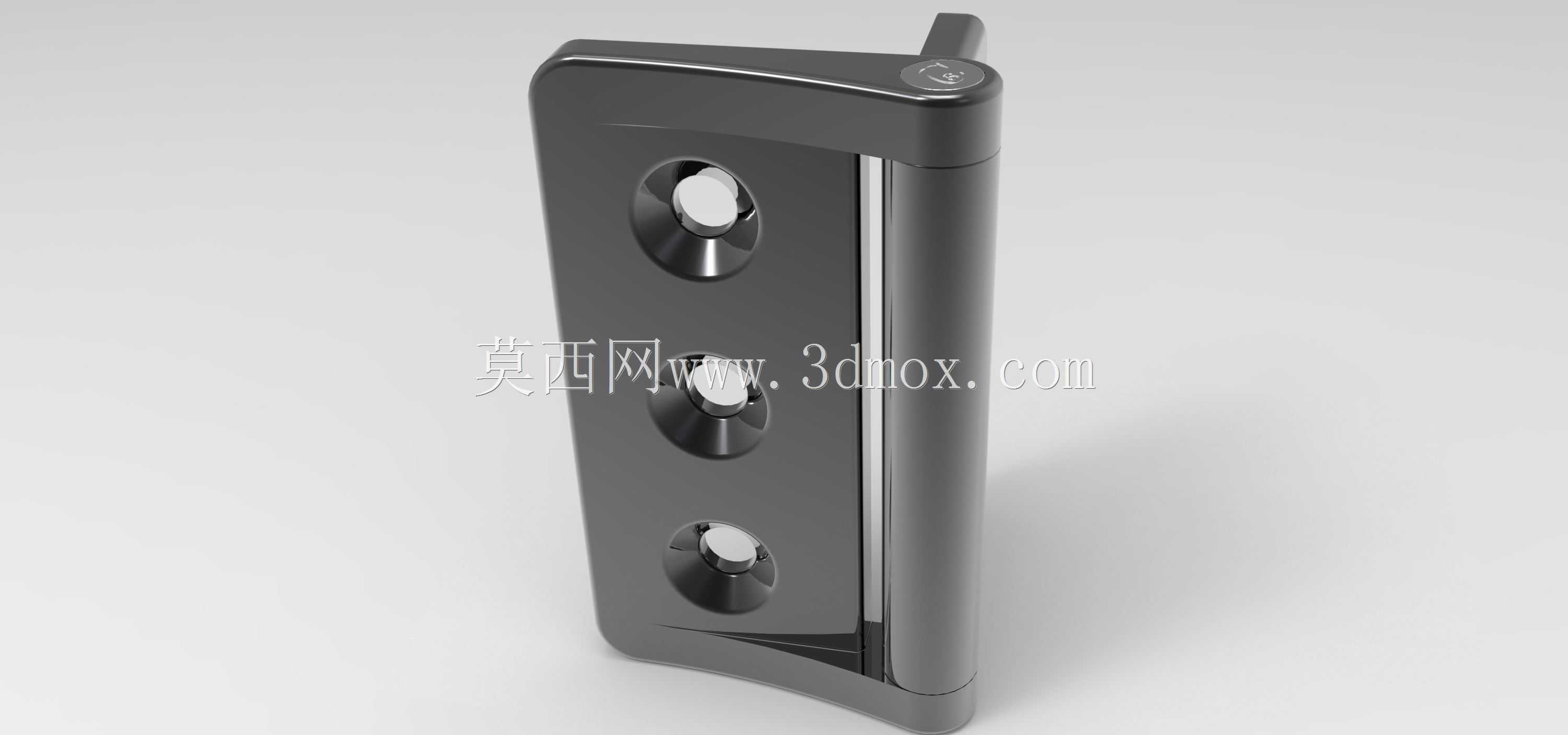

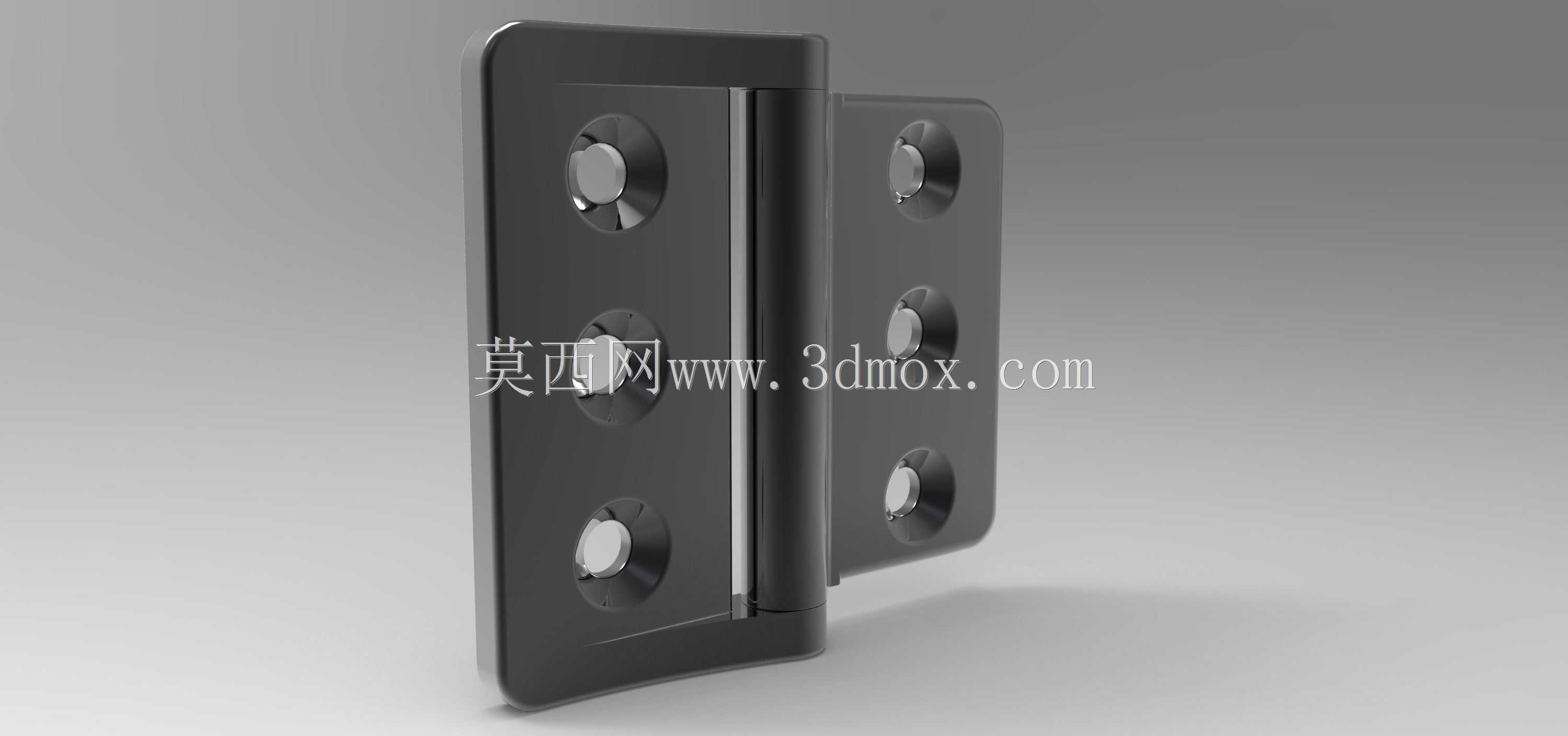

　　日常做柜体、特种舱门结构设计时，常遇到常规180度开合铰链无法满足大角度开启需求的场景，比如嵌入式设备检修门、窄边柜体侧开门、需要完全贴靠侧边的舱门结构，常规铰链开启到最大角度后，门板会突出安装面，挤占周边操作空间，甚至和相邻结构产生干涉，这时候就需要大角度开合的铰链结构来适配安装需求。这款可实现270度旋转的门铰链，就是针对这类大角度开启场景设计的连接件，整体采用对称式双页片结构，两个页片分别通过三个沉头安装孔实现与门板、安装基座的固定，沉孔设计可以让安装螺丝的头部完全沉入页片平面内，不会突出表面刮蹭门板或周边构件，安装完成后页片表面保持齐平，没有突出的结构件影响外观或使用。从结构设计逻辑来看，

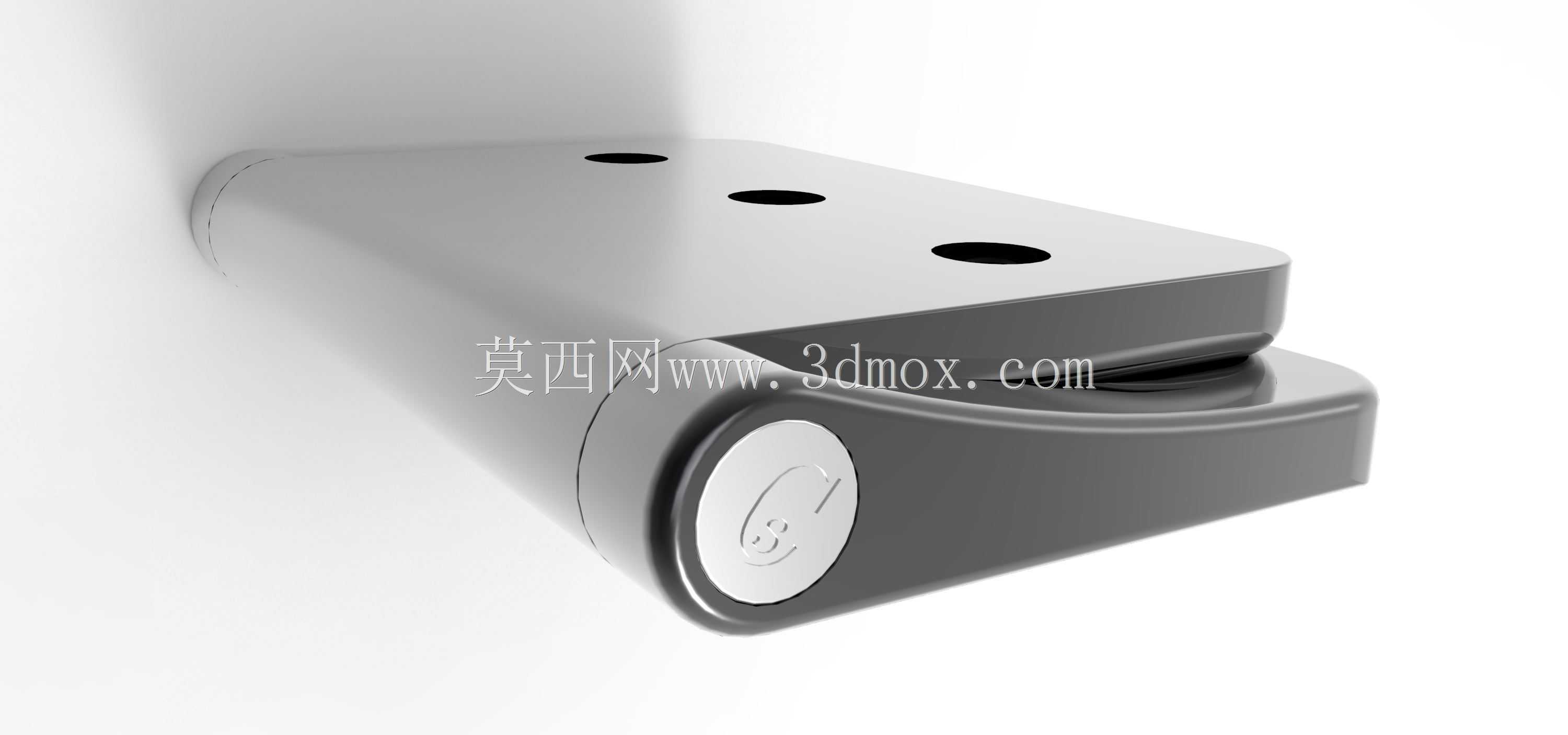

　　这款铰链的转轴部分采用了内嵌式轴套结构，轴体完全隐藏在两个页片的衔接槽内，没有外露的转轴端头，既避免了转轴积灰卡滞，也能在开合过程中让两个页片的贴合面始终保持稳定的间隙，不会出现开合晃动、页片错位的问题。270度的开合角度设计，让门板在完全开启后可以贴合到安装基座的侧面，不会在通道位置形成突出的阻碍，尤其适合空间局促的设备舱、窄通道旁的柜体门使用，比如工业控制柜的侧检修门，开启后门板贴靠在柜体侧壁，检修人员操作时不会被门板磕碰，也能最大化预留检修操作的空间。在安装边界的考量上，这款铰链的页片边缘做了圆弧过渡处理，没有尖锐的直角结构，安装时不需要在门板或基座上做额外的倒角避让，页片的厚度控制在常规五金件的通用尺寸范围内，

　　适配市面上绝大多数15-25mm厚度的门板安装，安装孔的孔距也符合常用五金件的安装孔位标准，替换原有常规铰链时不需要重新打孔，直接适配原有安装孔位即可完成更换。实际使用过程中，铰链的开合阻尼均匀，从0度到270度的整个开合行程中没有卡顿点，页片之间的接触面做了平整打磨，开合时不会出现金属摩擦的异响，长期使用也不容易出现磨损松旷的问题。针对不同的使用场景，这款铰链的页片结构做了加强筋设计，在页片与转轴衔接的位置做了局部加厚处理，承重能力比同厚度的普通平开合页更高，能够支撑重量更大的实木门板、金属舱门，不会因为门板自重导致页片变形、转轴下垂。在做三维结构建模时，这款铰链的各个安装孔位、转轴配合间隙都做了精准的参数还原，沉孔的深度、

　　孔径完全适配常用的沉头自攻螺丝规格，转轴的配合公差按照常用五金件的间隙配合标准设置，导入装配体后可以直接做开合运动仿真，验证门板开启过程中是否会和周边结构产生干涉，不需要再对铰链模型做额外的参数调整。很多设计人员在做大角度开启门结构时，容易忽略铰链完全开启后的页片避让空间，这款模型在270度完全开启状态下，两个页片的贴合面完全平行，转轴处的突出量控制到最小，安装时只需要在门板侧边预留和页片厚度匹配的开槽深度即可，不需要额外开挖更大的避让槽，降低了门板加工的工艺难度。从应用场景拓展来看，除了常规的柜体、设备舱门，这款铰链也可以用在需要大角度翻转的折叠工作台、翻盖式设备护罩上，稳定的转轴结构和大角度开合行程，能够满足这类翻转结构的连接需求，三个安装孔的排布方式也让页片和安装面的固定更牢固，长期反复开合也不会出现固定螺丝松动、页片移位的问题。
