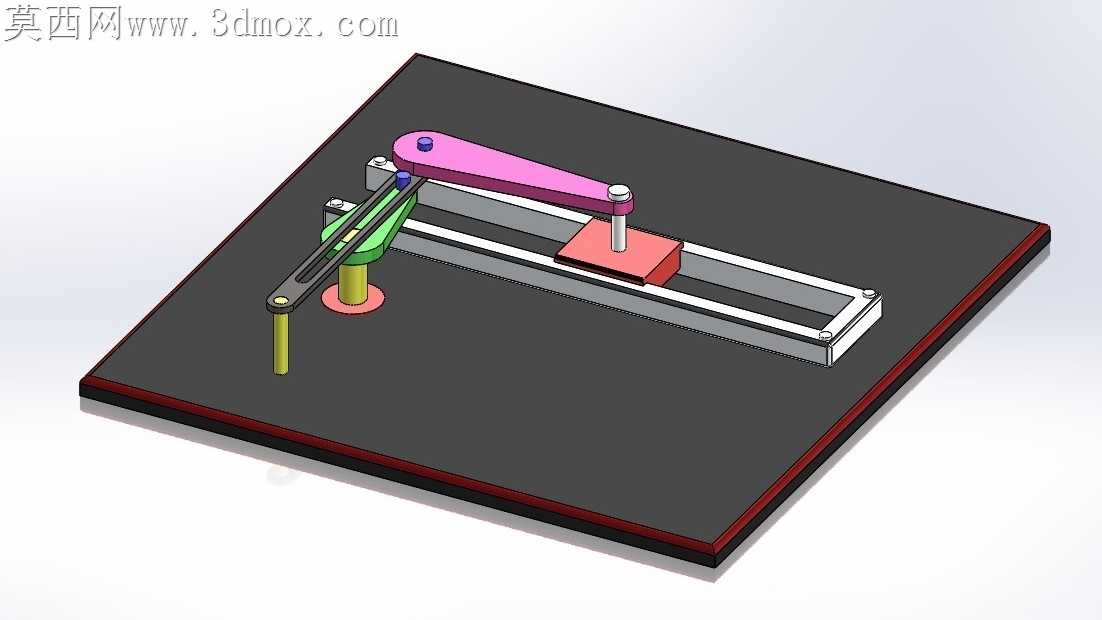

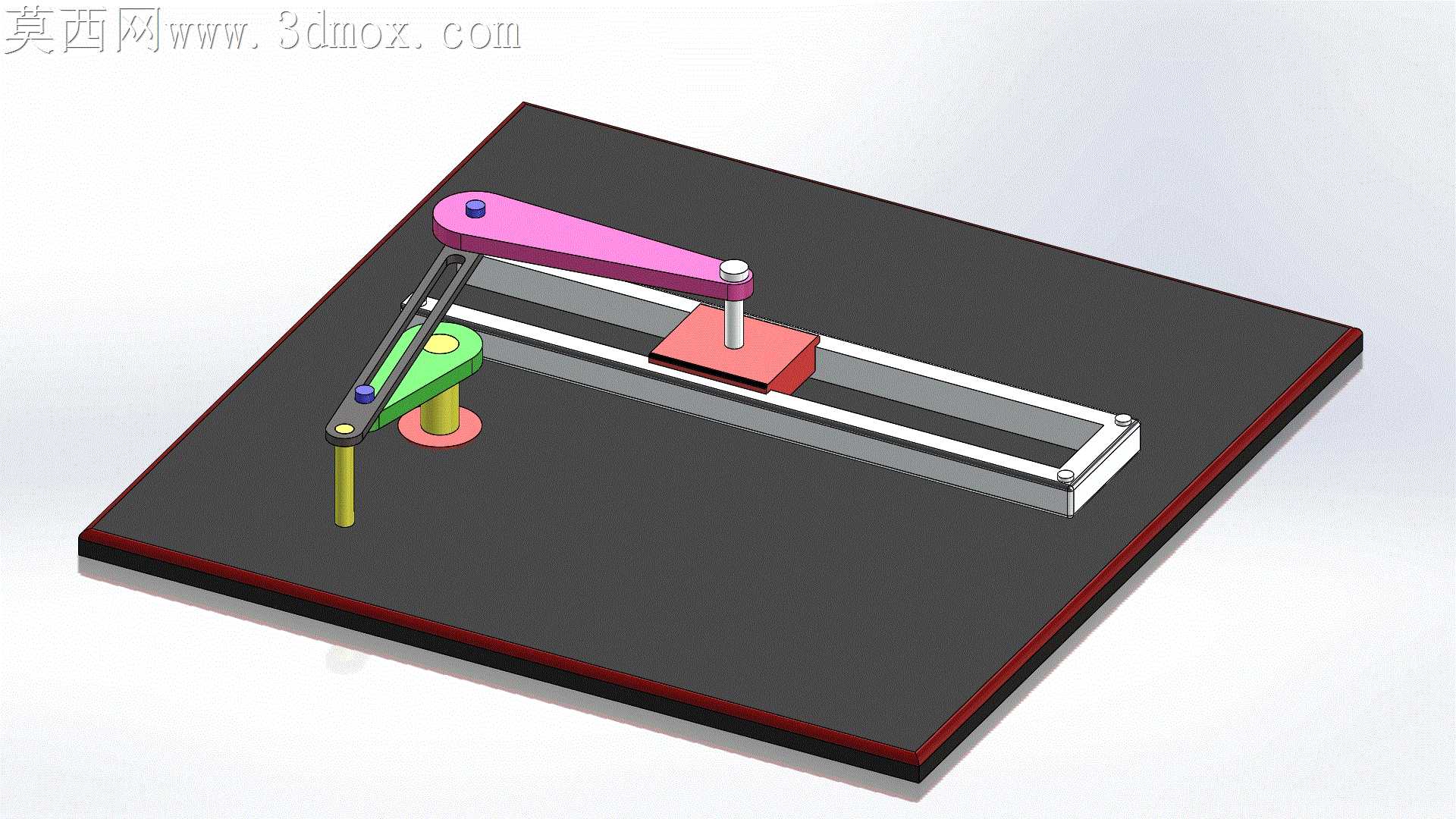

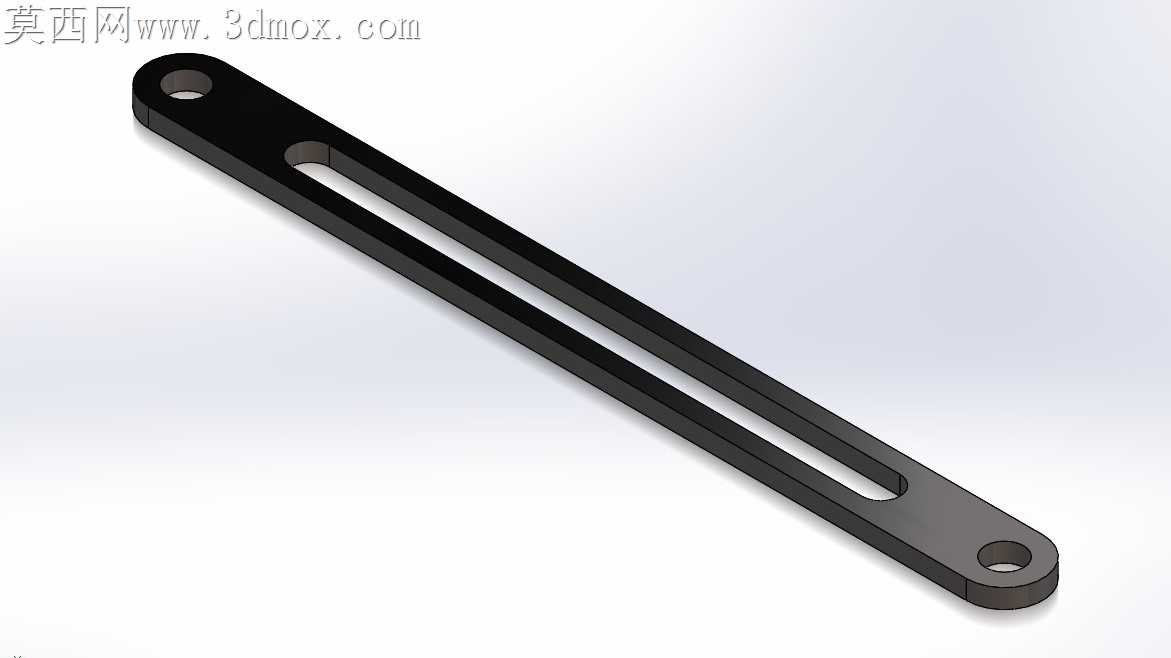

曲柄滑块式快速回位往复运动机构

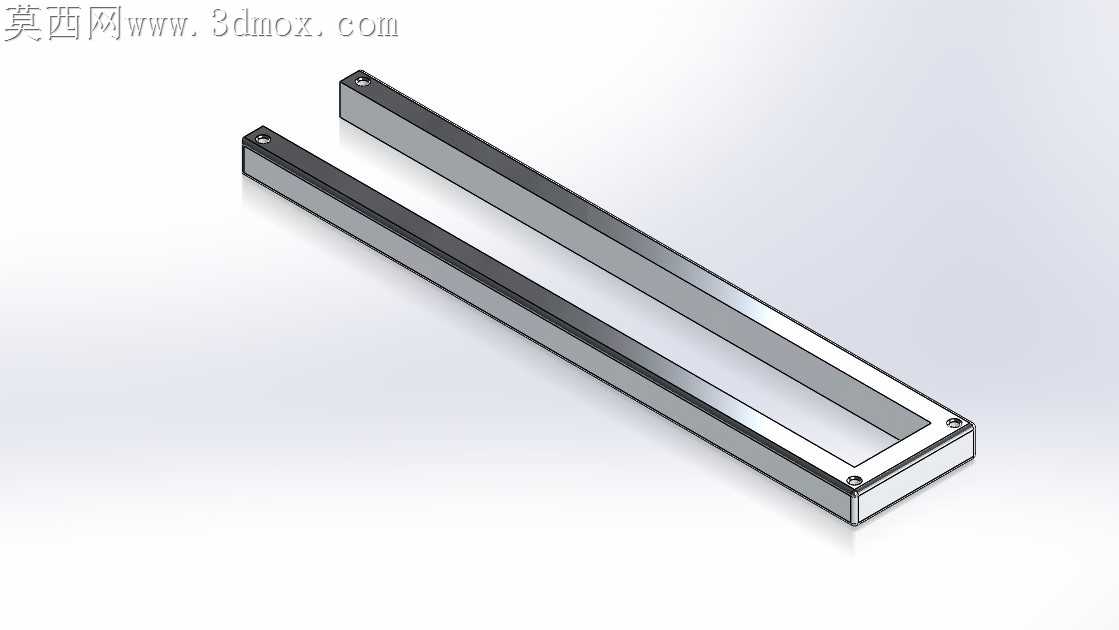

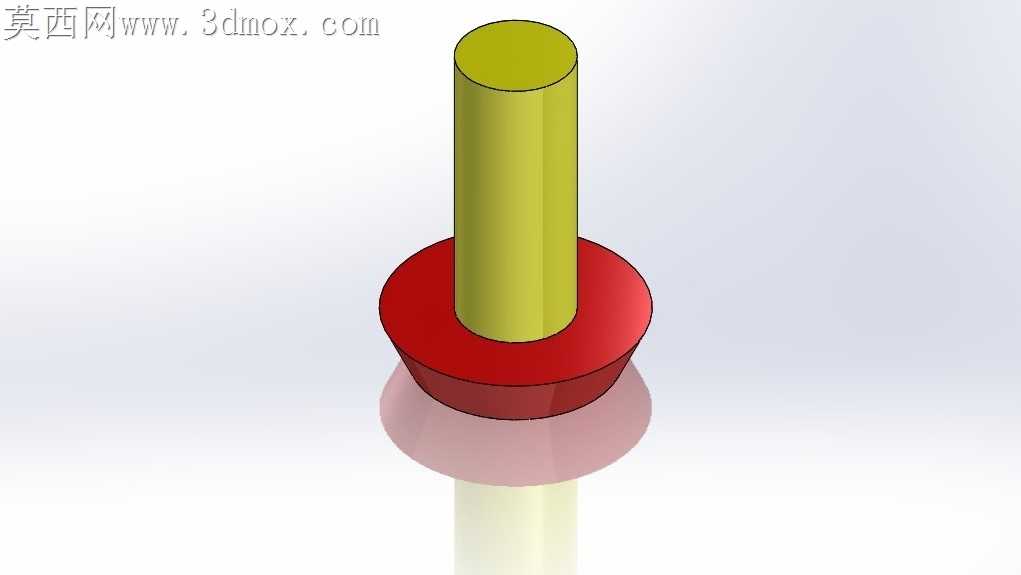

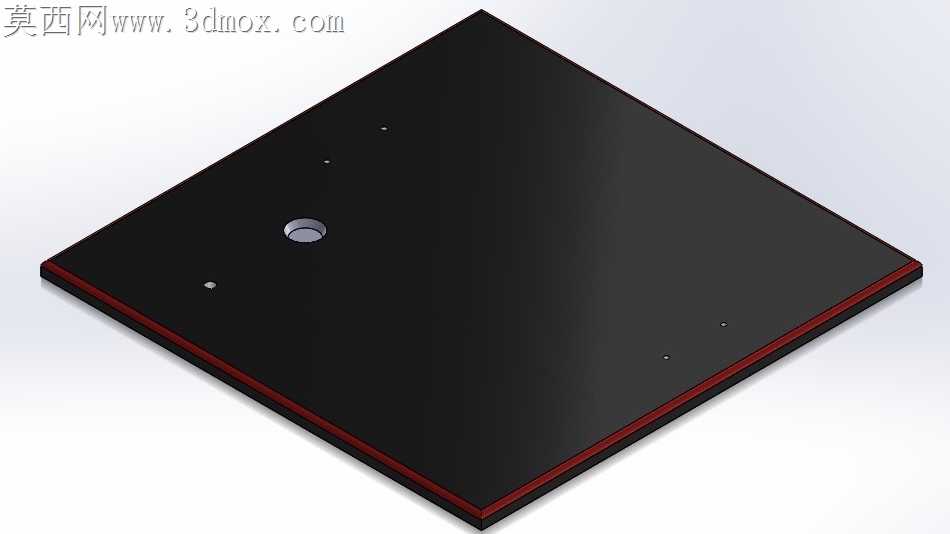

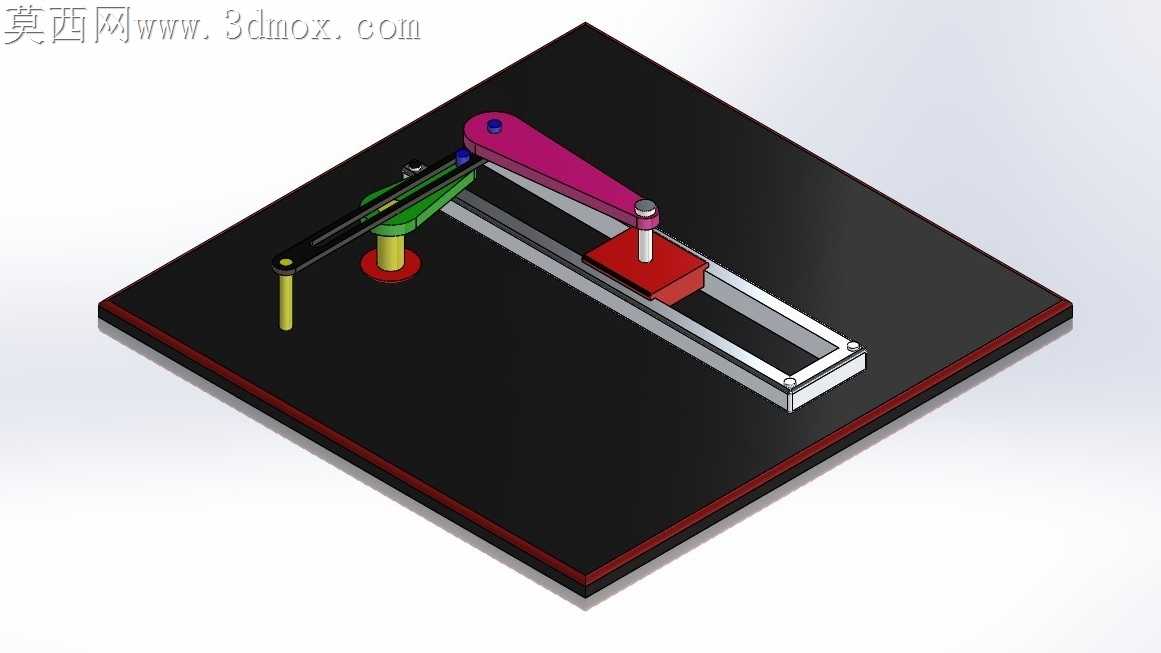

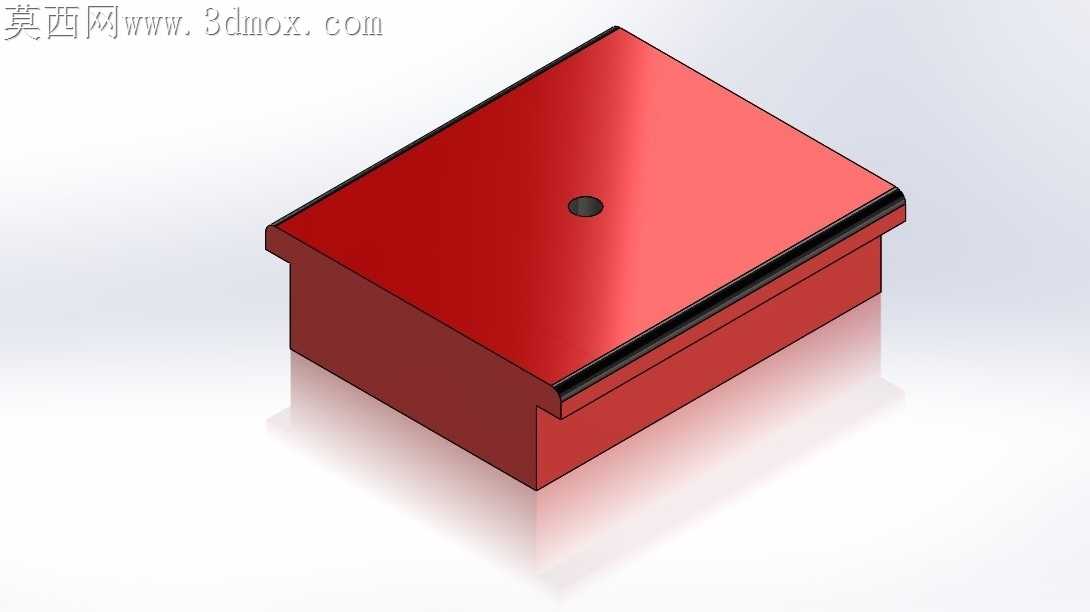

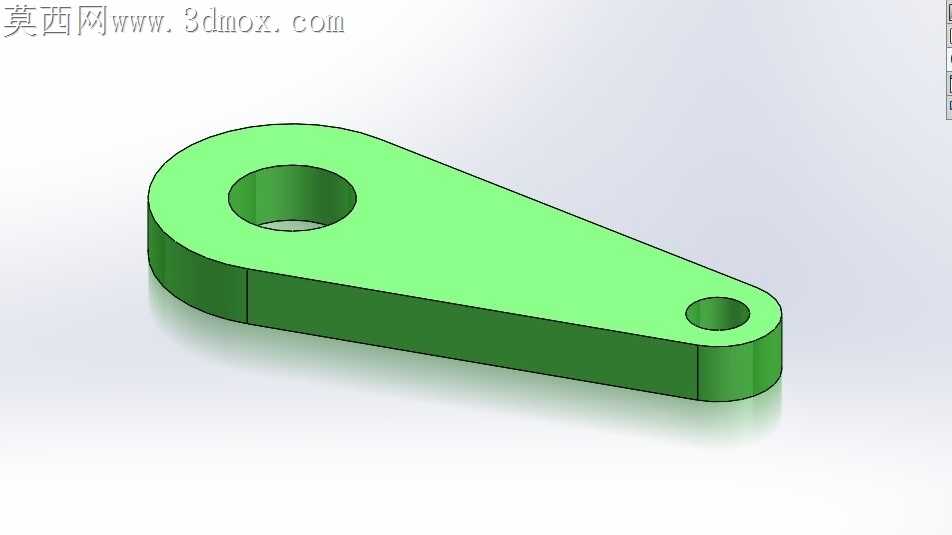

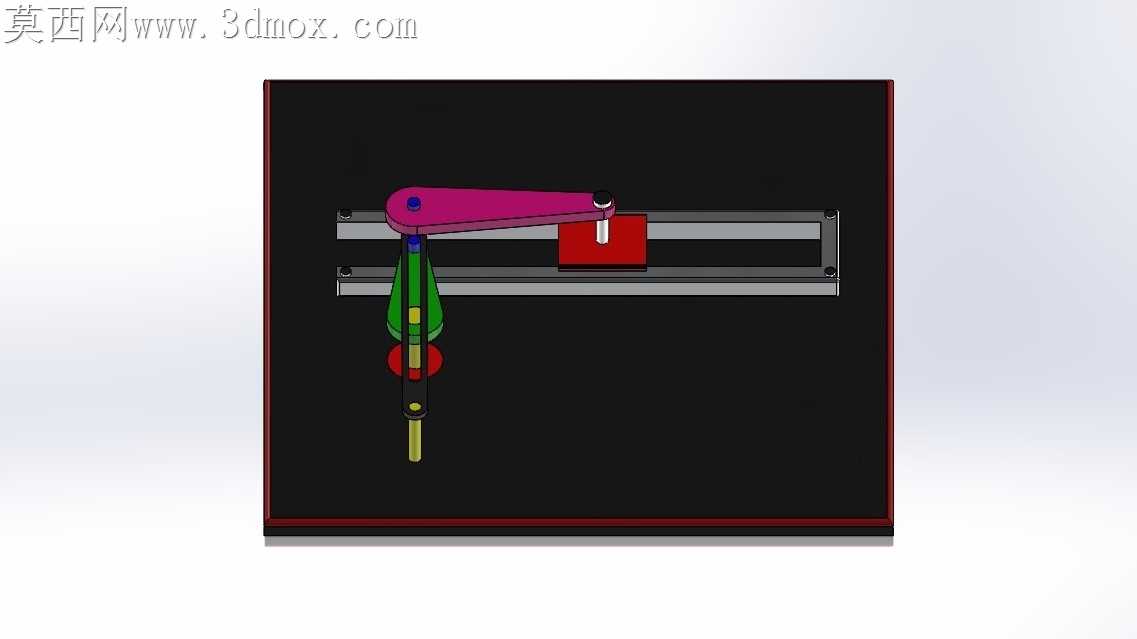

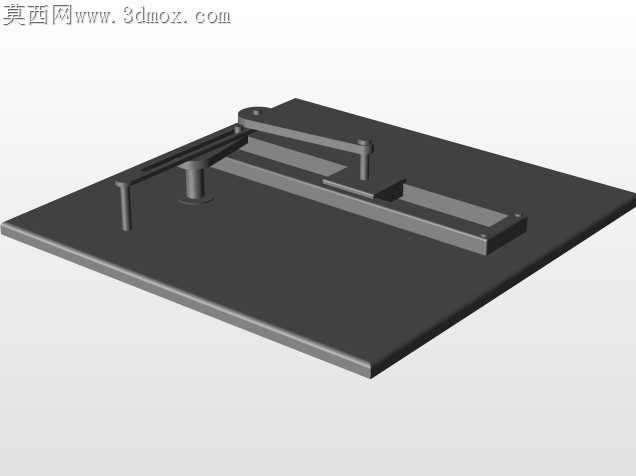

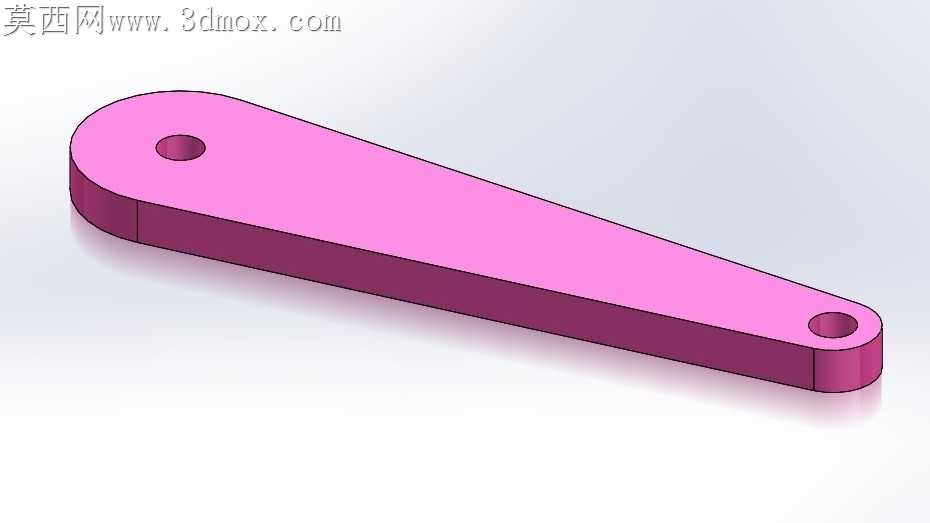

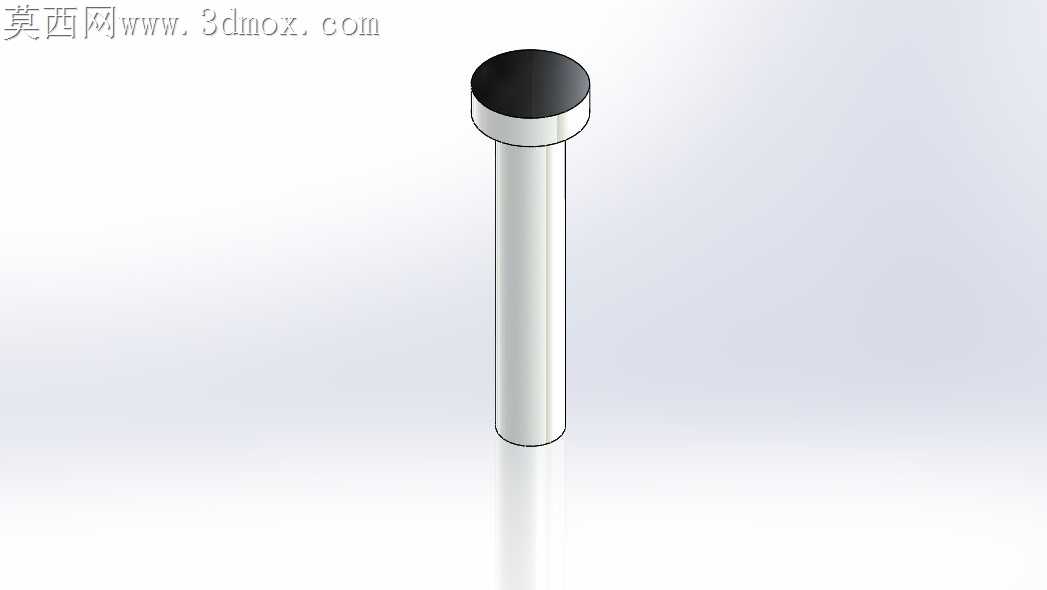

最初做这套机构的时候，是在实训课上踩了公差配合的坑，一开始把曲柄销和连杆孔的间隙留大了0.02mm，跑仿真的时候滑块在回程段直接出现了卡顿跳脱，反复调了三次配合公差才把滑动副的阻尼调到合适区间。当时选这个结构做方案，是因为普通曲柄滑块的往返行程耗时一致，没法满足工位上快退省节拍的需求，特意把曲柄的回转中心和滑块导轨的中心线做了偏置，让工作行程对应的曲柄转角比回程大了近120度，这样工作段走刀稳，回程段能快速归位，省了近三分之一的空程时间。做结构的时候特意把各个铰接位置都加了自润滑衬套的安装位，没直接做金属硬接触，毕竟实际工况下连续往复运转，硬磨的话用不了几百小时就会出旷量，衬套选的是聚四氟乙烯材质，预留了0.1mm的压装余量，装配的时候不用额外涂润滑脂也能顺畅运转。跨格式转档的时候踩过坑，一开始把装配体导成通用格式的时候，滑块和导轨的配合面出现了曲面碎面，后来特意把所有配合面都做了平面简化，删掉了渲染用的圆角装饰特征，才保证转档后各个运动副的约束不会丢失。做运动研合的时候发现，粉色的驱动曲柄长度如果做长5mm，回程速度会提升但工作段的冲击力会变大，反复比对了不同工位的负载需求，最终定了现在的杆长比例，既保证工作行程里滑块的匀速段占比超过70%，又能让回程的最大加速度控制在构件承受范围内，不会出现启动瞬间的刚性冲击。底座特意做了沉头安装孔，能直接固定在实训台或者设备台面上，不用额外做转接支架，各个连杆的连接销都做了防脱卡簧槽，装配的时候卡上卡簧就不会在高速运转的时候销子窜出来。之前试做3D打印样件的时候，绿色的摆杆因为打印层厚的问题，滑动槽的粗糙度不够，滑块销在槽里滑动有滞涩感，后来在模型里把槽的内壁预留了0.2mm的打磨余量，实际加工的时候不管是铣削还是3D打印，都能通过后期处理把滑动面的粗糙度降到合适范围，不会出现卡滞。
