集装箱式液化石油气充装移动站点设计

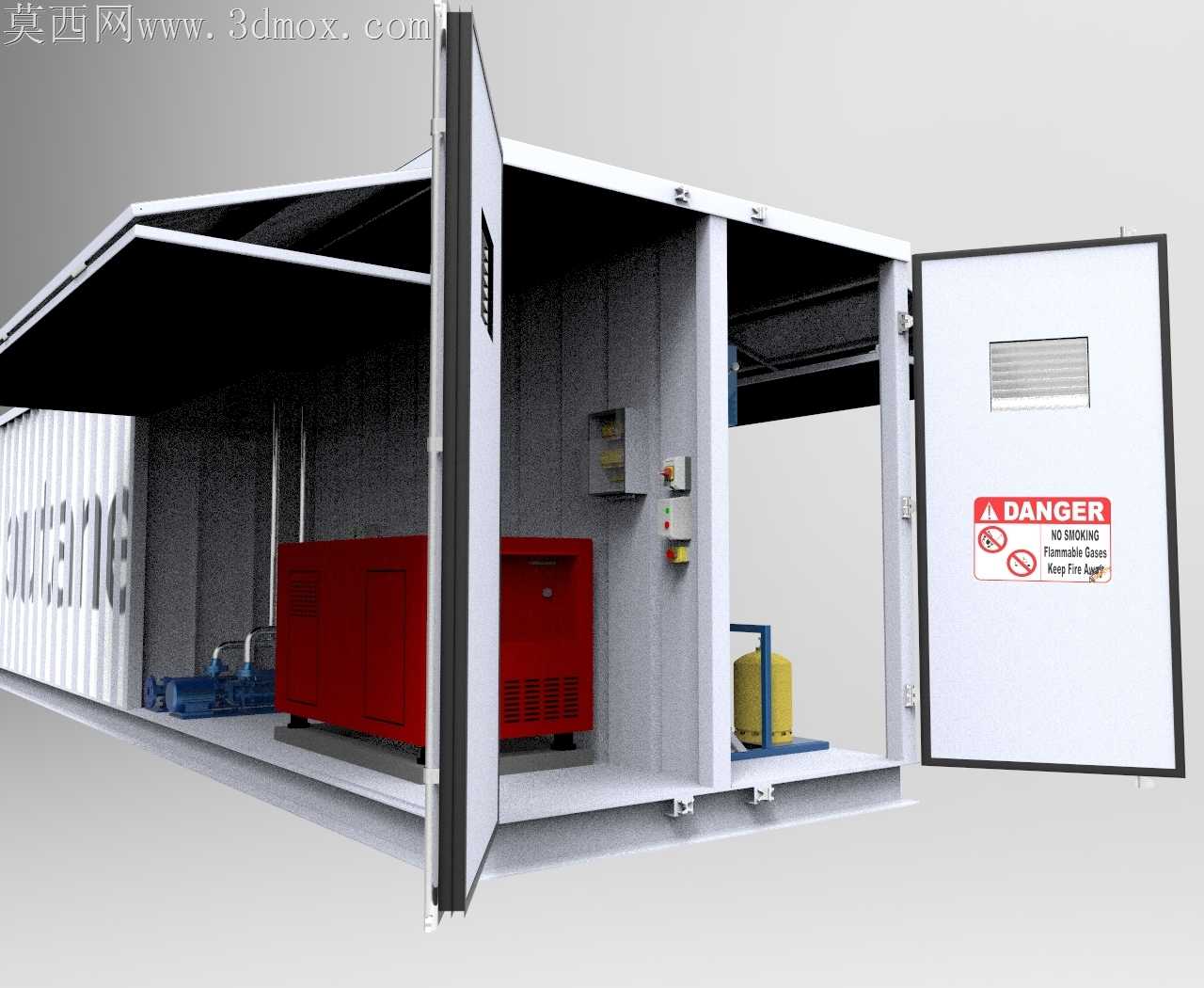

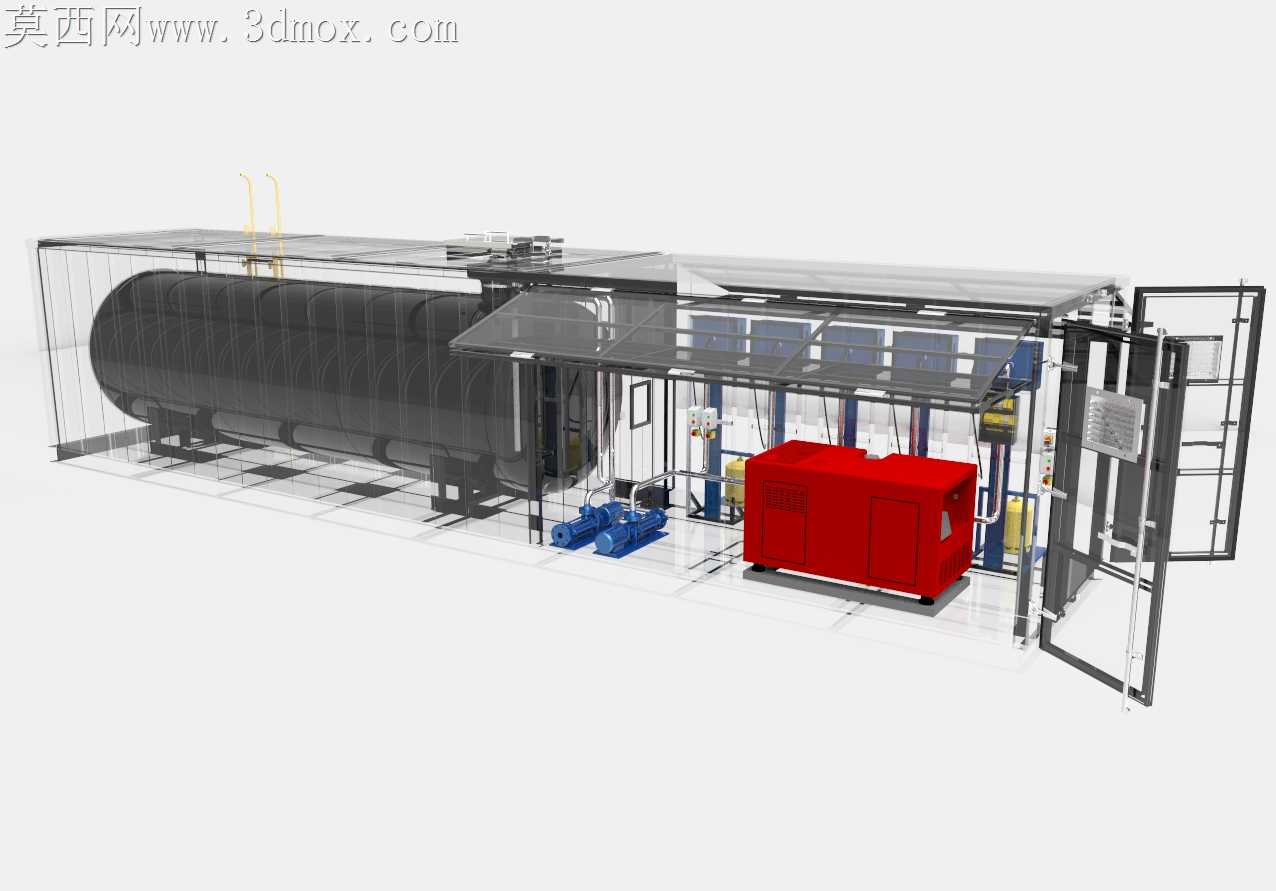

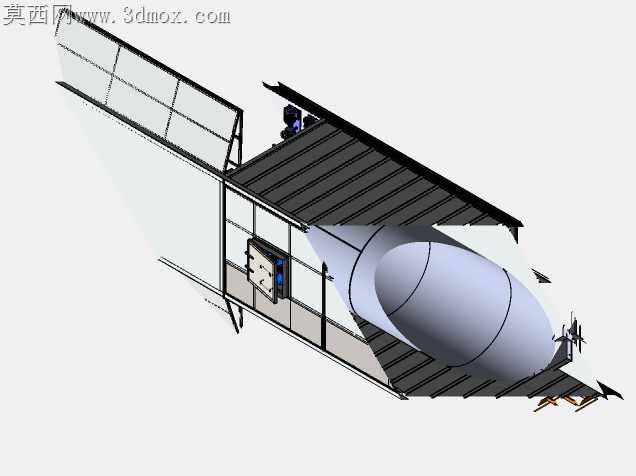

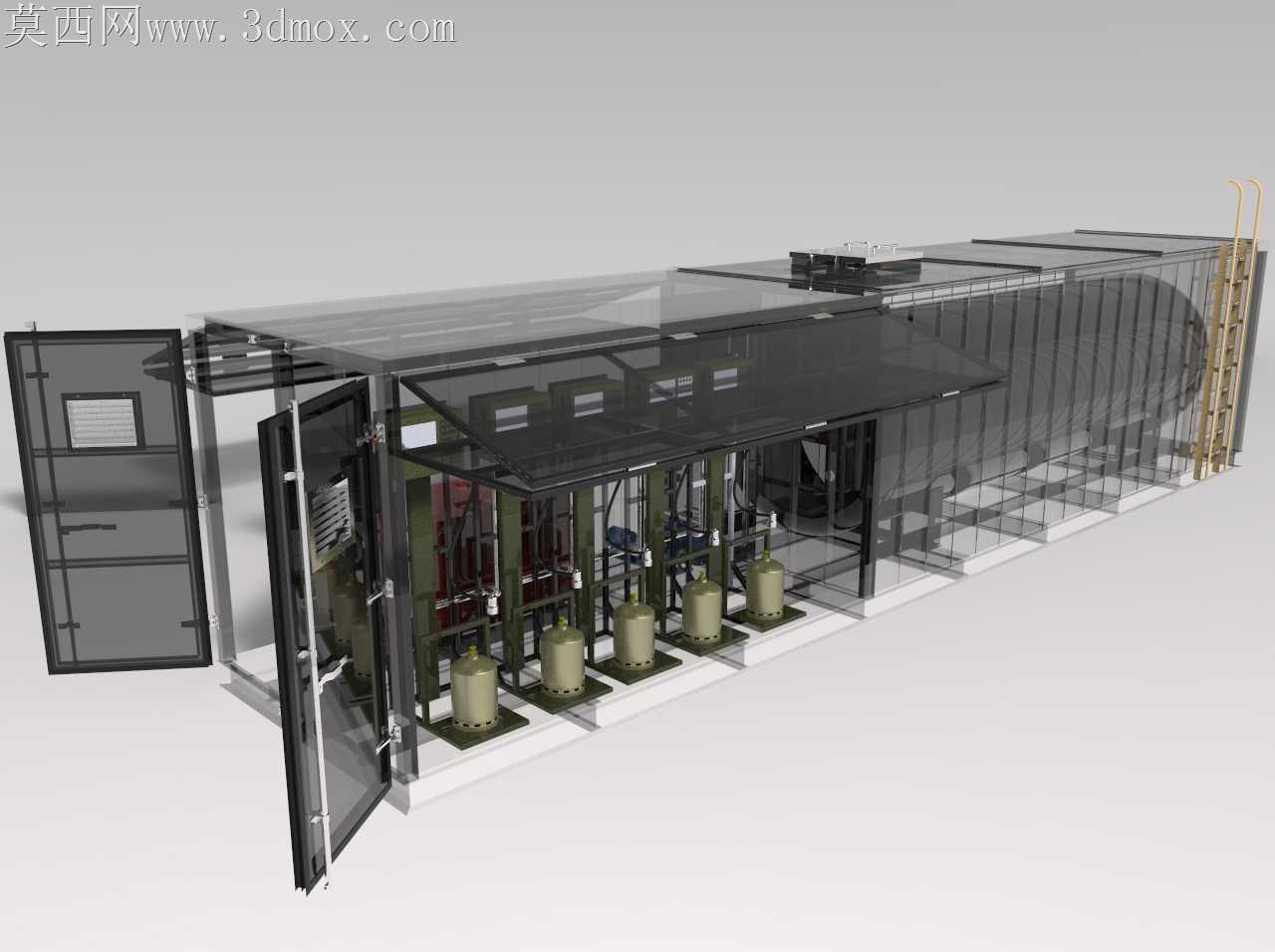

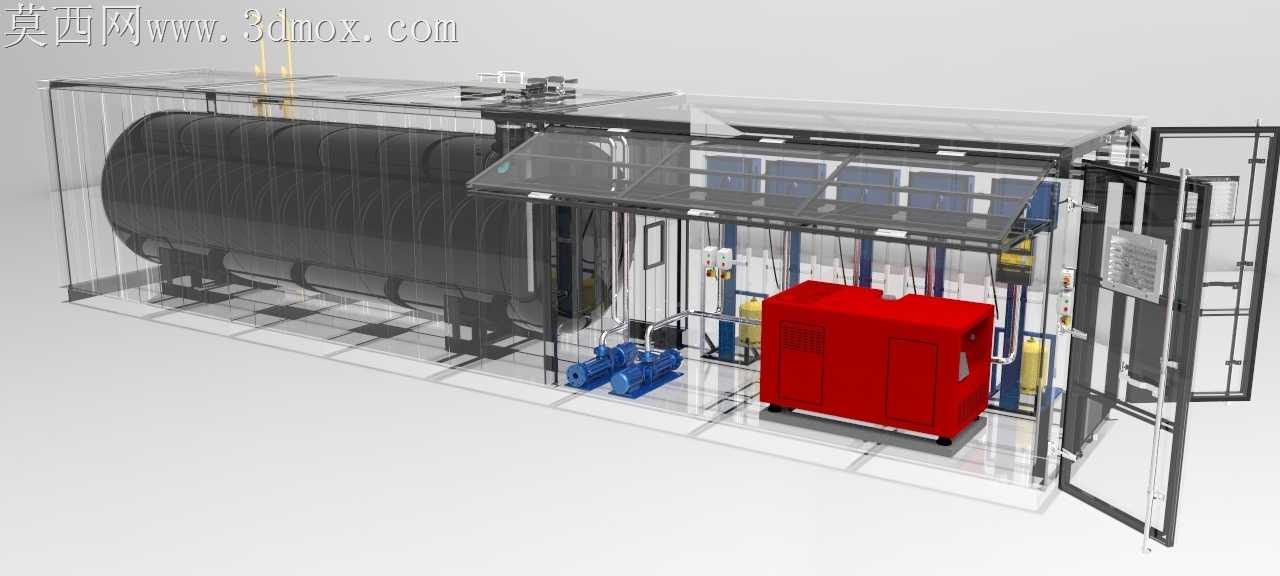

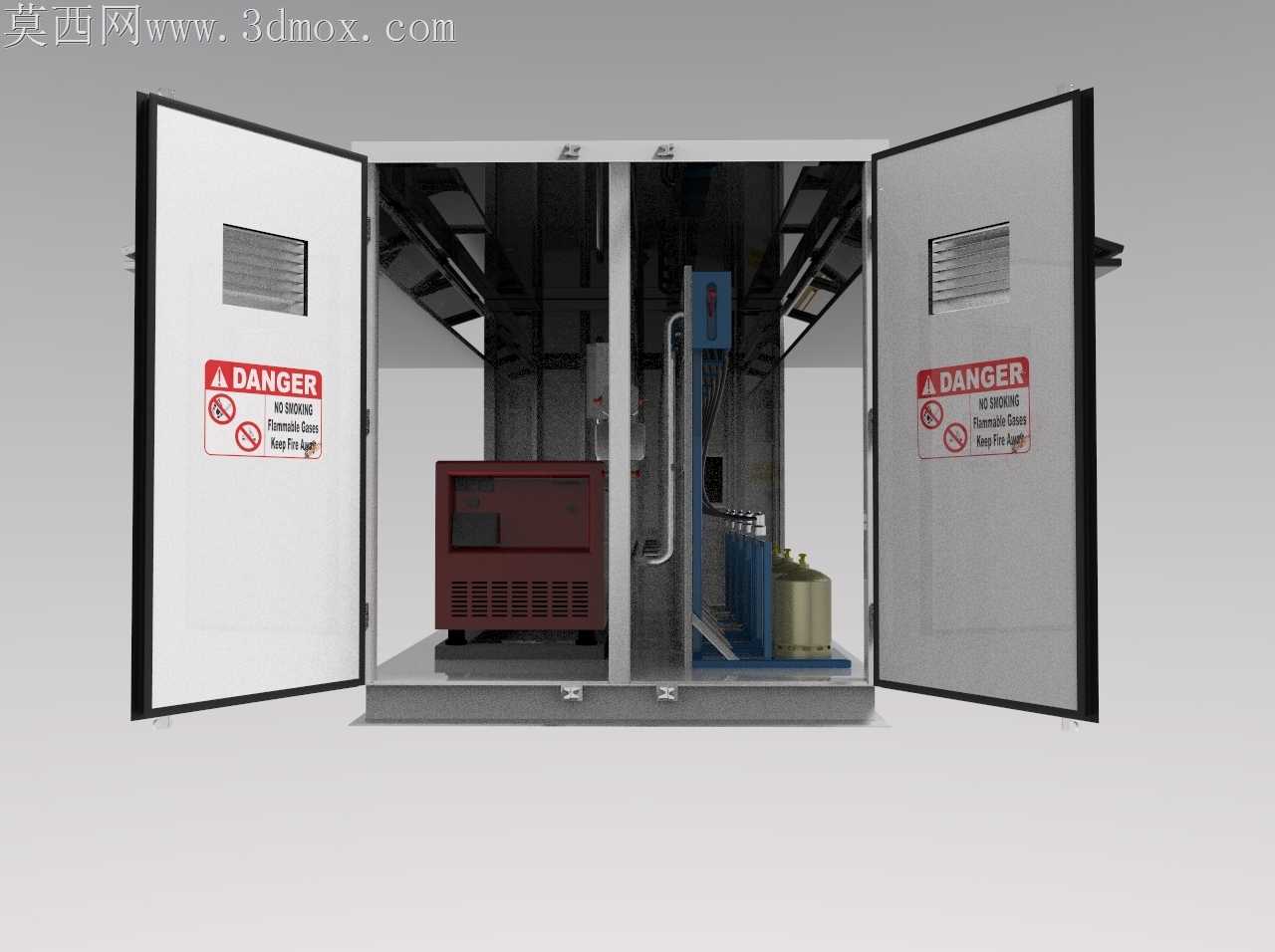

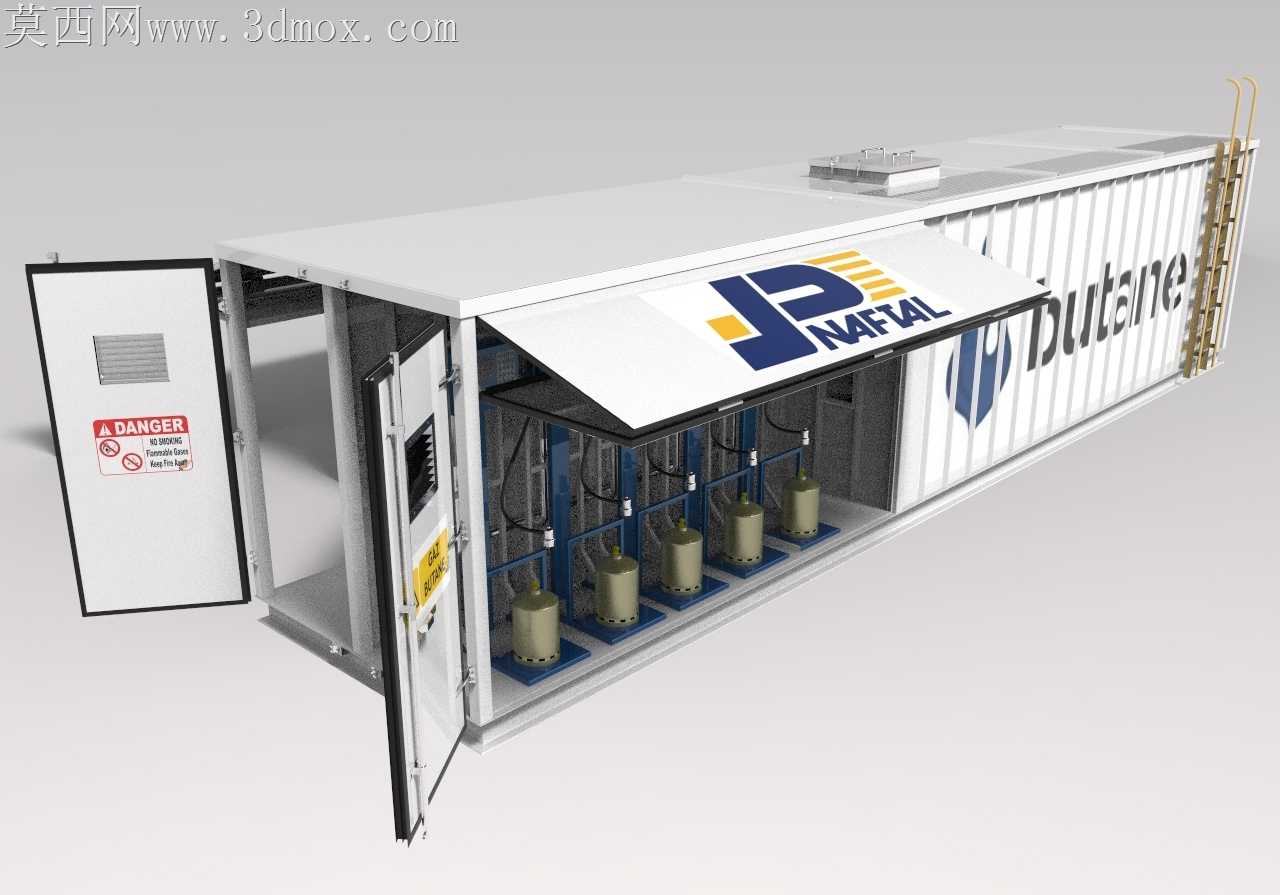

最初在现场踏勘临时供气点时，发现零散摆放的储罐和充装枪头经常因为地面不平整出现接口错位，密封垫磨损快到三天就得换一次，赶在用气高峰时漏点排查能耗掉小半天功夫，才萌生了把整套供气充装单元塞进标准集装箱的念头。做结构排布时最先卡壳的是储罐支脚的定位，20立方的罐体满载后重量接近12吨，集装箱底板的原有承重梁刚好和预设的支脚位置错开8公分，要是硬改梁位就得破坏箱体的整体吊装强度，最后把支脚做成了带横向滑移槽的可调结构，安装时顺着梁位微调固定，既不用切割原有箱体结构，还能抵消长途运输时的横向窜动余量。充装位的快速作用阀选型改了三版，一开始选的大流量阀启闭时水锤效应太明显，连带着集装箱侧壁的走线槽都跟着震，后来把阀组的安装支架加了2mm厚的丁腈橡胶减震垫，还在每路充装管路上加了缓冲弯头，现场试机时连满瓶充装的瞬时冲击都能稳稳接住，不会再出现管接头蹦开的隐患。箱体的开门方向也没按常规集装箱的侧开整面门，而是在充装操作区单独开了双开外开门，门轴特意选了带90度定位的重型合页，刮风天不会被吹得猛然回弹撞坏操作面板，门内侧还留了挂应急堵漏工具的挂点，操作人员转身就能拿到工具，不用绕到箱体另一头的储物间翻找。做管路排布时特意把气相管和液相管分开走两侧桥架，中间留了15公分的检修间隙，之前见过不少撬装站把管路捆在一起，漏点排查时得拆整束管，现在哪路有问题一眼就能看到，连保温层都能单独拆换。跨软件转档时还碰到过透明视窗的渲染破面问题，一开始把观察窗的亚克力材质厚度设成了3mm，导入渲染环境时老是出现面重叠的闪烁，后来把厚度调到5mm，还给视窗边框加了一圈压条，既解决了转档破面的问题，实际生产时也能避免亚克力板受温差变形出现密封缝隙。箱体顶部的通风口没选普通的百叶窗，而是加了防鼠网和防雨檐，毕竟野外临时站点经常有落叶和小动物钻进去，之前有个老站就是因为通风口进了老鼠咬断了液位计的信号线，差点出现超装事故。整套设备的接地端子都预留在了箱体底部的四个角，吊装到位后直接接现场接地网就行，不用再临时在箱体上打孔焊端子，省了现场安装的不少麻烦。
