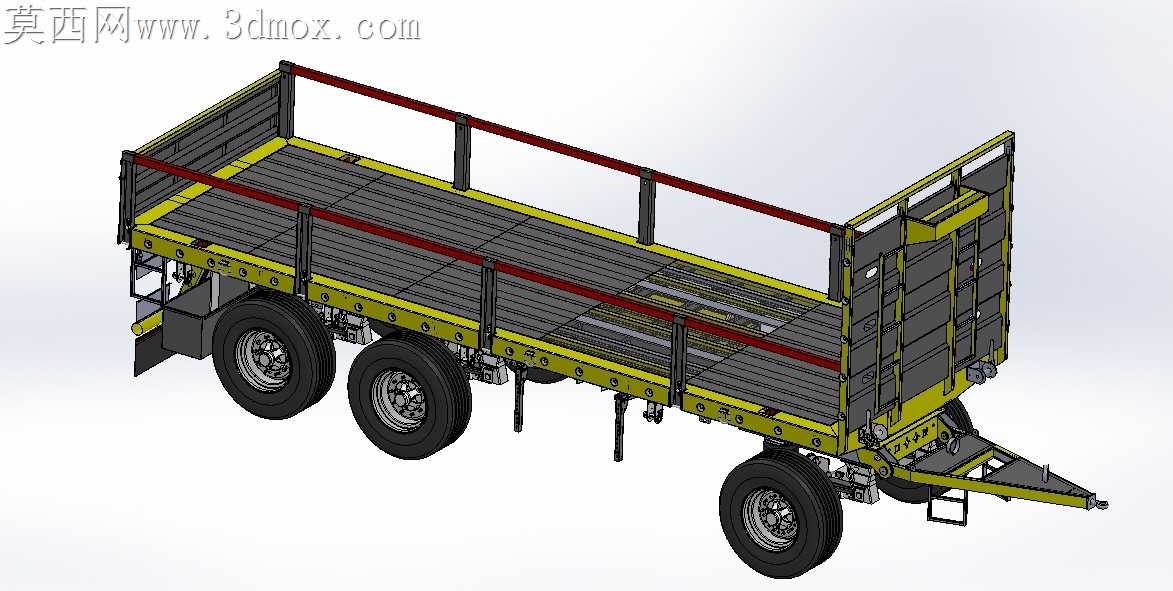

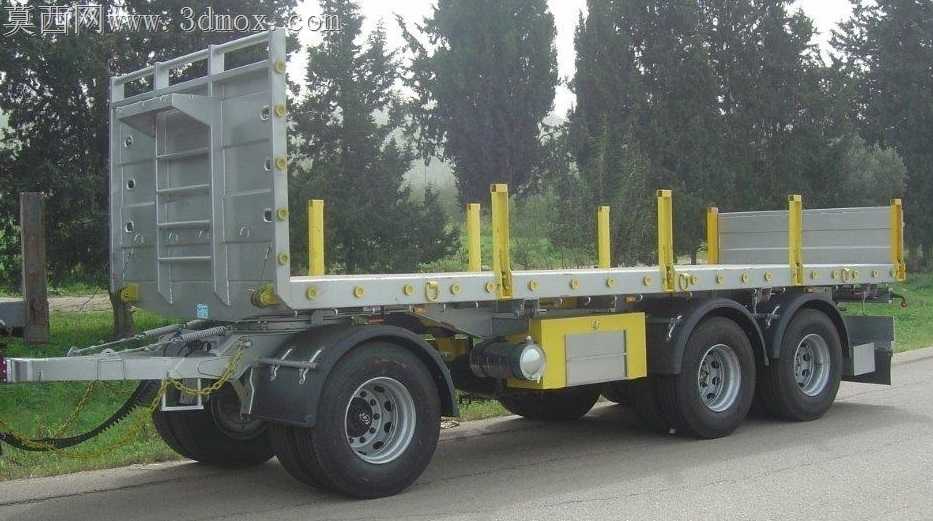

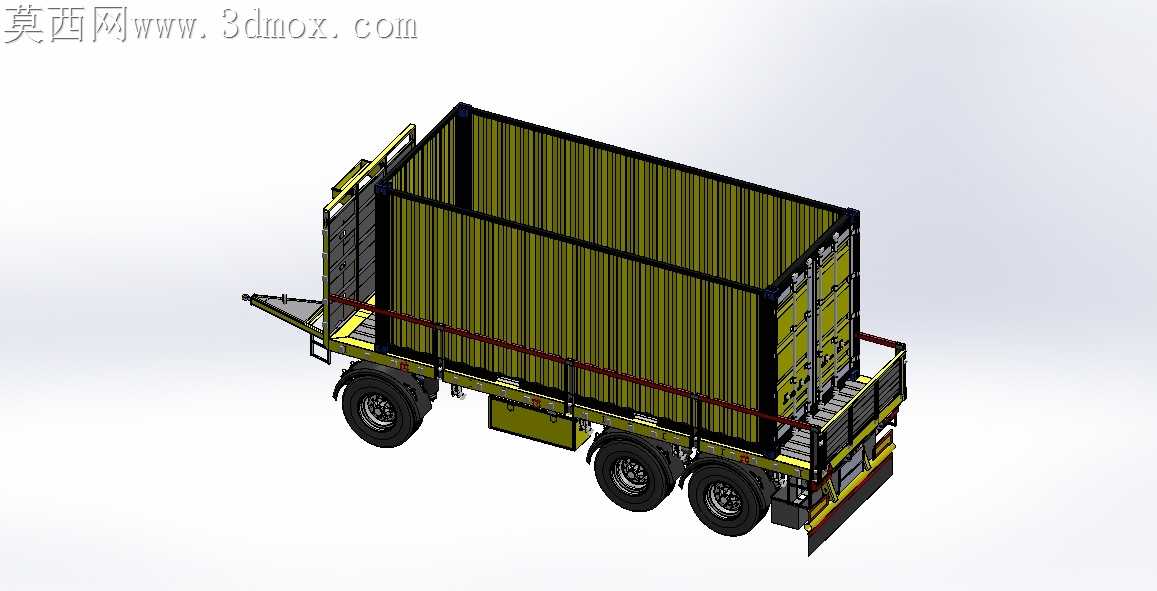

三轴栏板货运拖挂平板车结构设计

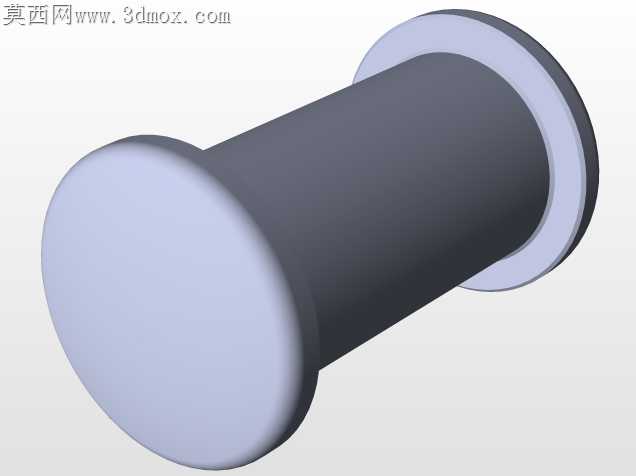

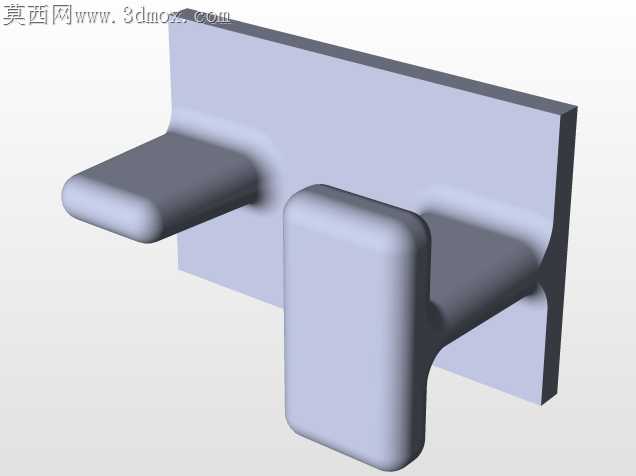

上次帮农机合作社改拖挂料架时，老款平板的栏板插销在颠簸路段容易松脱，拉散装农资撒漏半程的问题折腾了快半个月，这次做这套拖挂结构时，最先敲定的就是栏板与底盘框架的连接公差。最初打样时用2mm间隙的插销配合，跑砂石路测试时栏板晃量超过3mm，插销磨损速度比预期快两倍，后来把插销配合间隙调到0.8mm，同时在插销座侧面加了弹簧防脱卡舌，连续跑了二十公里非铺装路，卡舌没有出现意外弹开的情况。

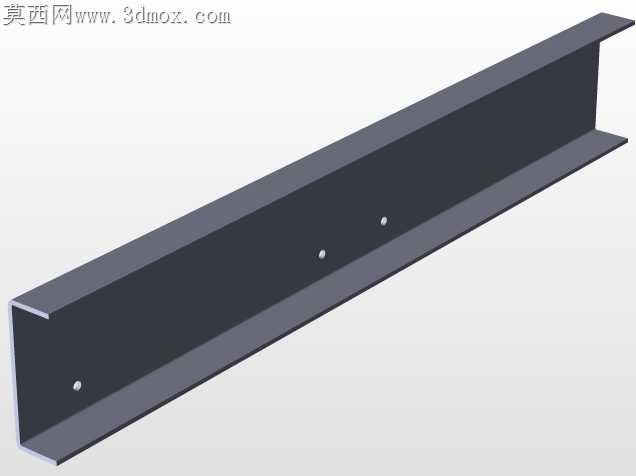

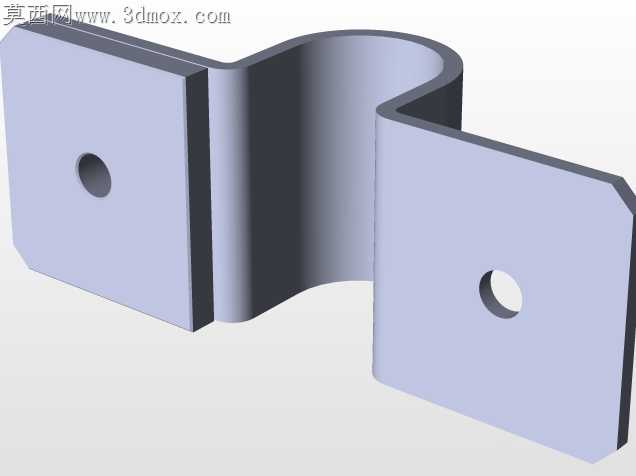

做底盘纵梁的时候，一开始照搬了轻卡的等截面梁结构，算下来整备质量超了快两百公斤，拉轻抛货时油耗比预期高不少，后来把纵梁中段做了变截面优化，承载核心区保留8mm厚的高强钢材质，前后牵引架和轮架安装区做局部加厚，非承载区的腹板厚度降到6mm，既保证了额定载重下的抗弯强度，整备质量还降了一百四十多公斤。轮边的挡泥板支架最初用的是直角焊接结构，第一次做振动测试时焊缝处出现了细微裂纹，后来把支架折弯处做了R15的圆弧过渡，焊接时留了2mm的焊脚高度，连续做了八小时振动疲劳测试，焊缝没有再出现开裂问题。

栏板的上横杆最初选的是普通圆管，装卸货时被叉车碰撞后容易出现凹陷变形，后来换成了同外径的矩形管，壁厚保持2mm，抗侧向冲击的能力提升了近40%，就算装卸时叉车臂不小心蹭到，也不会出现明显的凹痕。牵引架的连接销最初没有做润滑脂注油孔，使用一段时间后销子磨损出现旷量，转向时会发出异响，后来在销座侧面加了直通式注油嘴，每次保养时打一次锂基脂，就能有效降低销子的磨损速度。

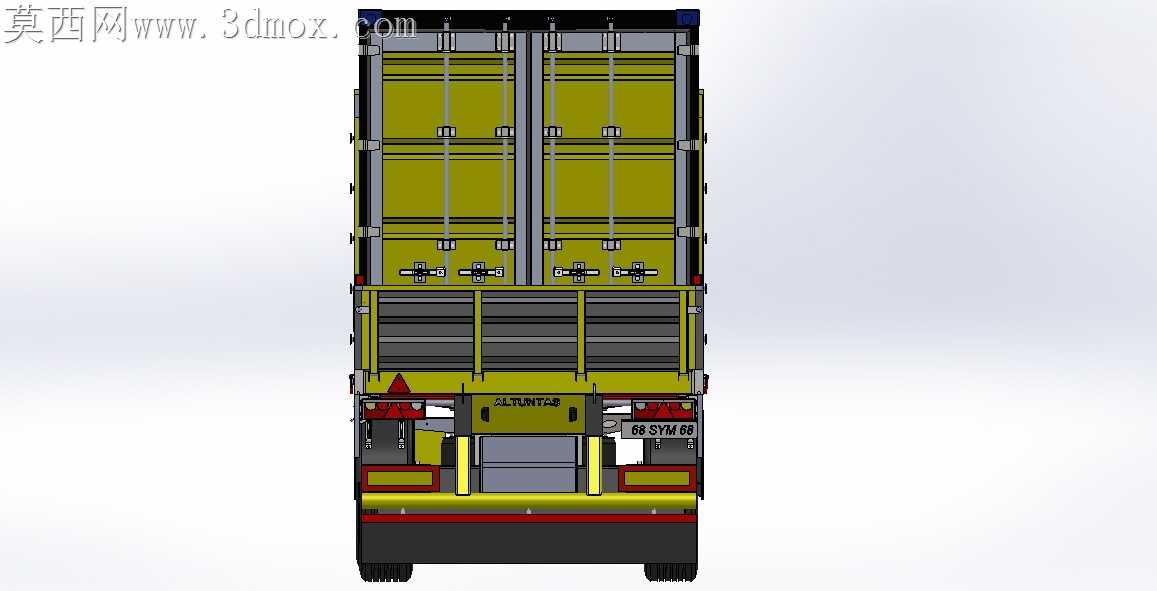

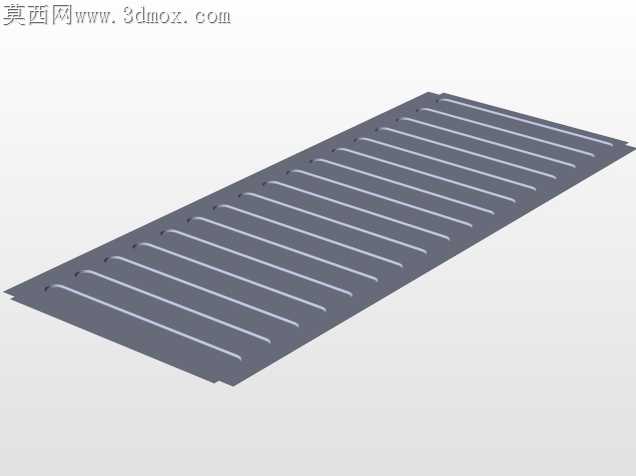

货台的防滑底板最初用的是平钢板，雨天装卸货时容易打滑，后来换成了花纹钢板，同时在底板和横梁之间加了2mm厚的橡胶减震垫，行驶过程中底板的共振噪音降了不少，拉易碎农资时也能减少颠簸带来的货损。尾部的登车梯最初是固定焊接结构，倒车时容易碰到地面的凸起物变形，后来改成了可翻转的铰接结构，行驶时翻起挂在尾梁上，装卸货时放下就能用，还在梯步表面加了防滑凸点，雨天踩上去也不容易打滑。

做轮距匹配的时候，一开始选的轮距和主车不匹配，转弯时轮胎会出现偏磨，后来反复调整了板簧座的安装位置，让挂车的轮迹和主车轮迹完全重合，不仅减少了轮胎偏磨，行驶时的滚动阻力也降了不少。侧防护栏的安装高度最初没算准，离地面高度超过了规范要求的限值，后来调整了支架的安装孔位，把防护栏下沿高度控制在规范要求的范围内，同时在防护栏两端加了反光标识安装座，后期挂牌时不用再额外打孔。
