五十铃仓栅式商用载货运输车设计

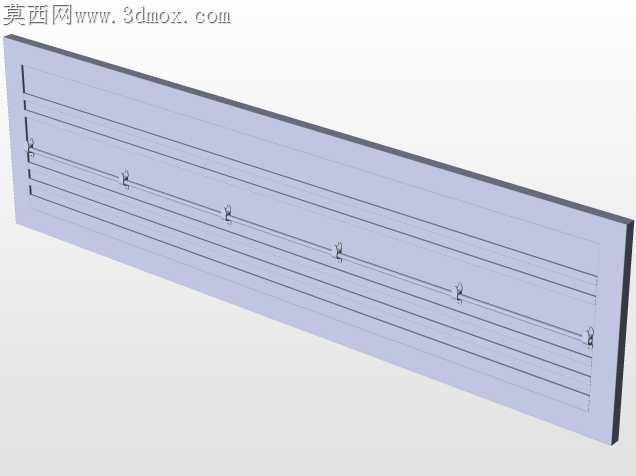

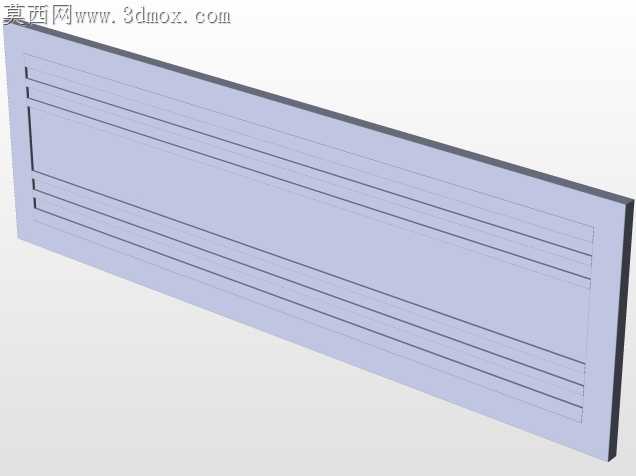

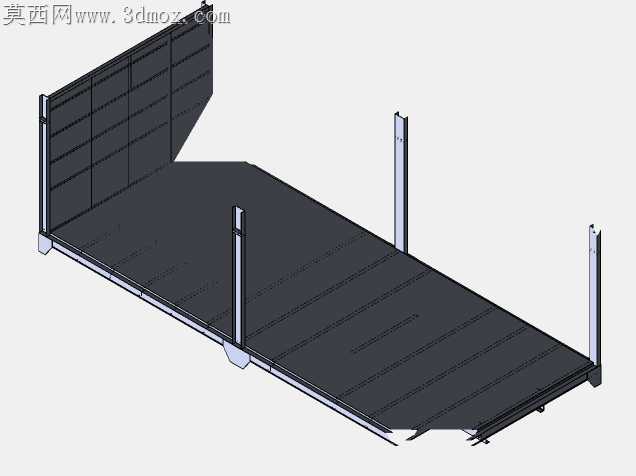

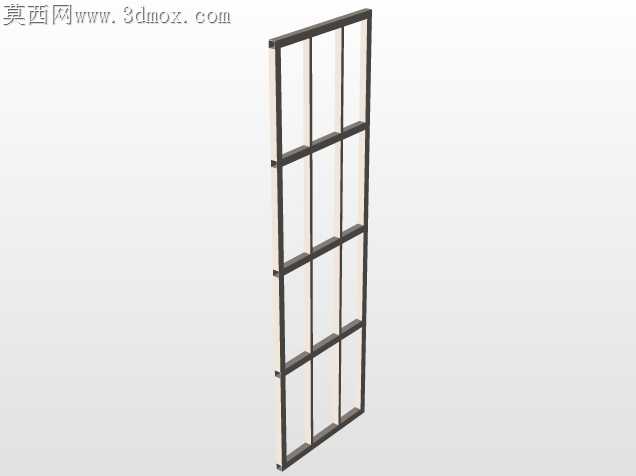

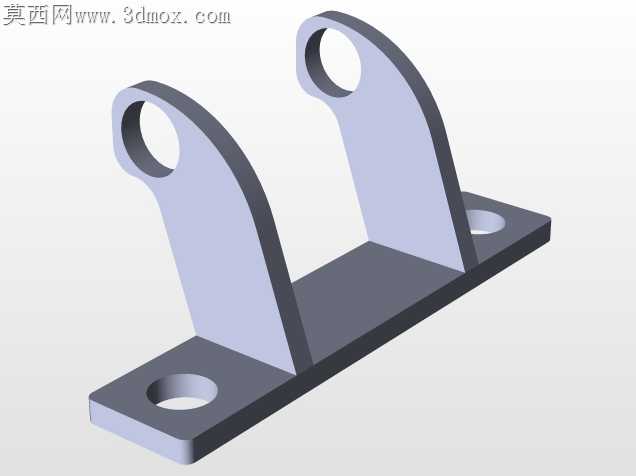

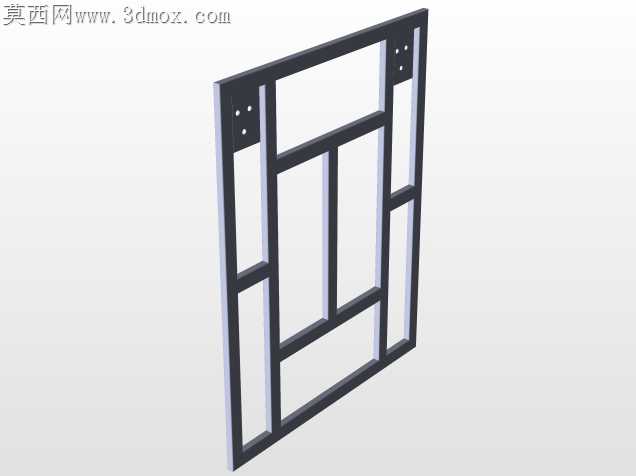

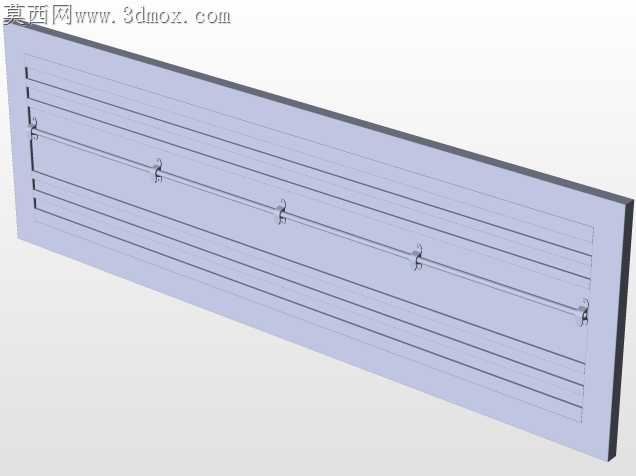

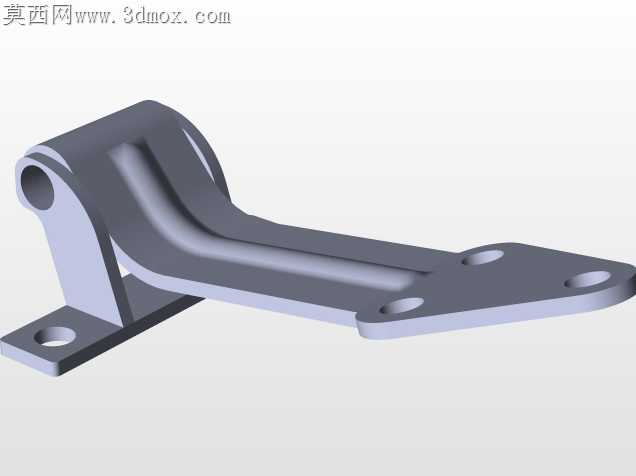

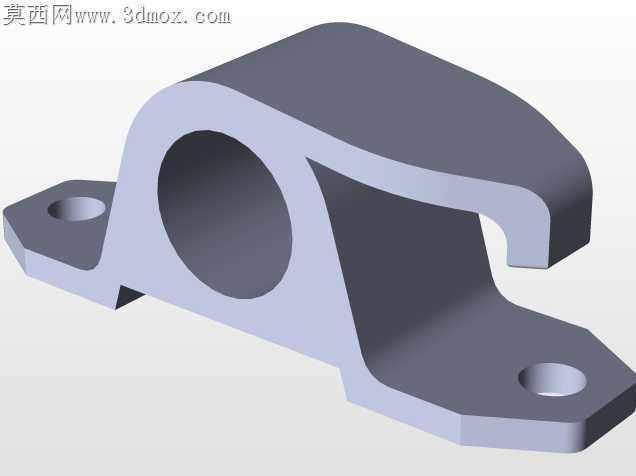

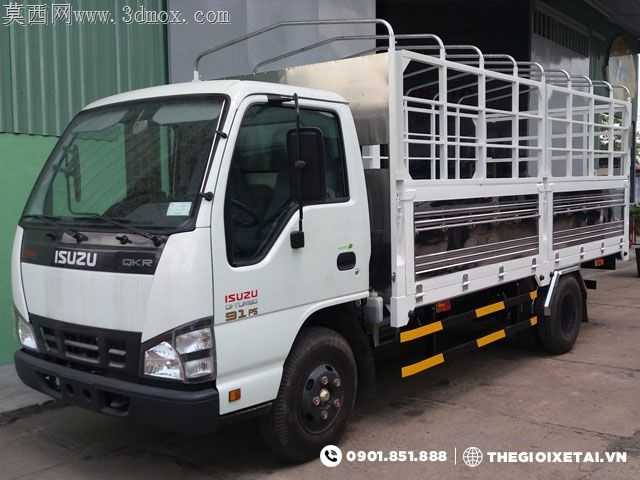

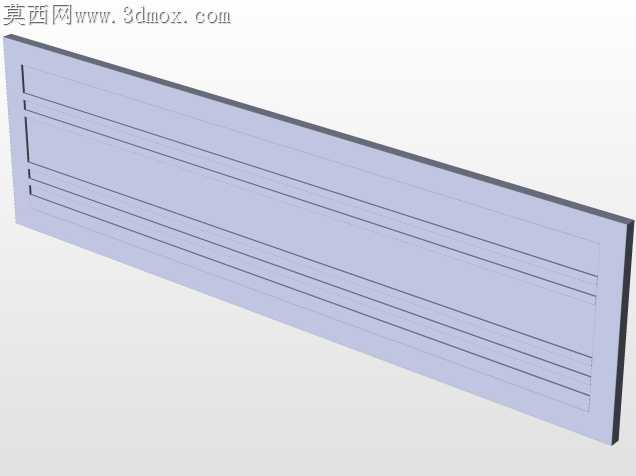

之前帮做城配物流装备的朋友改仓栅轻卡模型，刚拿到原始扫描点云的时候，仓栅竖杆和驾驶室后围的衔接处全是扫描带来的毛刺，点云偏移量最大的地方快到1.2mm，要是直接顺着点云铺面，后期做装配干涉检查肯定要出问题。仓栅侧栏的翻转合页位置我反复调了三次，一开始按常规轻卡的合页下沉量做，模拟栏板全开状态时，合页转轴和车架侧防护梁的间隙只剩0.3mm，实际量产装橡胶缓冲块的时候根本塞不进去，后来把合页安装座整体上移8mm，还特意给转轴处留了1.5mm的旷量，适配不同批次冲压件的公差波动。做曲面的时候最磨人的是驾驶室前脸的ISUZU标识凹槽，一开始用等距偏移做凹槽面，渲染的时候总觉得棱边发飘，后来把标识区域的曲面单独裁出来，做了0.8mm的沉台，棱边倒了0.2mm的圆角，既还原了实车的冲压质感，也避免后期做模具的时候出现锐角崩刀的问题。跨软件转渲染文件的时候出过一次问题，仓栅的圆管杆件转成通用格式后出现了破面，十几根竖管的端面全是碎面，我没直接用自动补面，而是把每根圆管的端面轮廓重新提取，做了统一的封盖面，还把所有杆件的焊接衔接处做了0.5mm的焊道隆起，不是那种生硬的直角拼接，看着更贴近实车的焊接工艺。做结构取舍的时候也纠结了很久，实车仓栅内部有几处临时加装的绳钩，位置完全是用户后期自己焊的，不符合量产车的统一布局，我就把这些非标准件去掉，换成了车架两侧对称布置的标准绳钩，每侧留了6个安装位，间距刚好适配城配常用的绑带长度。驾驶室侧的转向灯安装位我也核对了三次，一开始把位置做高了5mm，对照实车参数调整后，刚好和车门下沿的筋条对齐，不会破坏侧面的线条整体性。车架侧面的黄黑警示条我没直接贴贴图，而是做了轻微的凸起，模拟实车上粘贴的反光标识的厚度，轮辋的螺栓孔位也严格按实车的6孔布局做，每个螺栓的六角头都做了倒角，连轮胎胎面的花纹深度都按轻卡常用的货运轮胎参数调到了12mm，不是那种光滑的示意胎面。有次做实训作业的学生找过来问仓栅的受力逻辑，我特意在模型里把仓栅底部的横梁和车架纵梁的连接座做了拆分展示，能清楚看到每个连接点的螺栓排布，不是笼统的焊死结构，后期维护的时候可以单独更换磨损的仓栅段，不用整体切割更换。做的时候还特意考虑了不同使用场景的适配，仓栅顶部的弧形护栏我做了可隐藏的结构层，要是用户需要做封闭货箱的改型，直接替换顶部构件就行，不用重新搭建驾驶室和底盘的基础结构。
