窄边框桌面液晶显示器外观结构设计

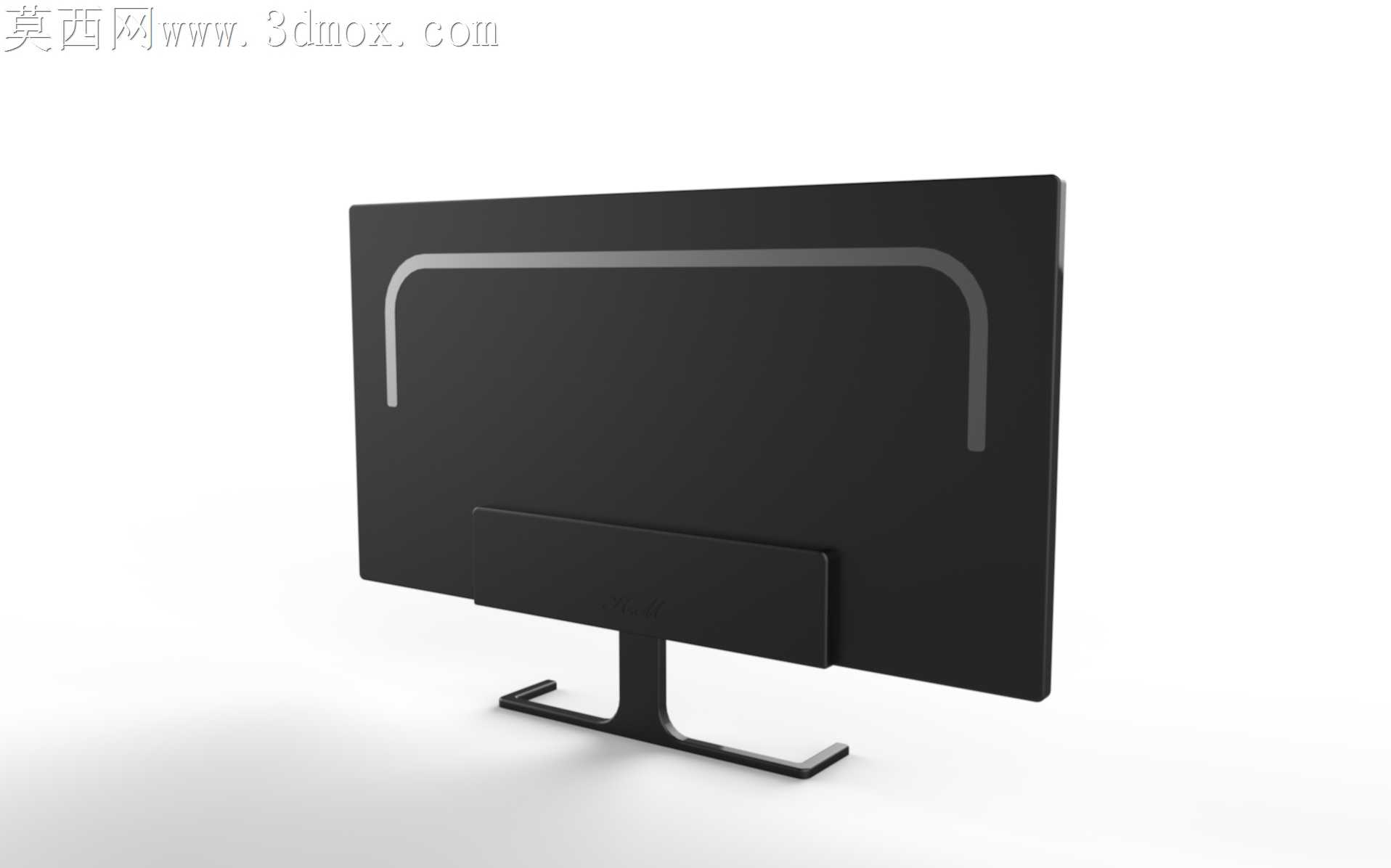

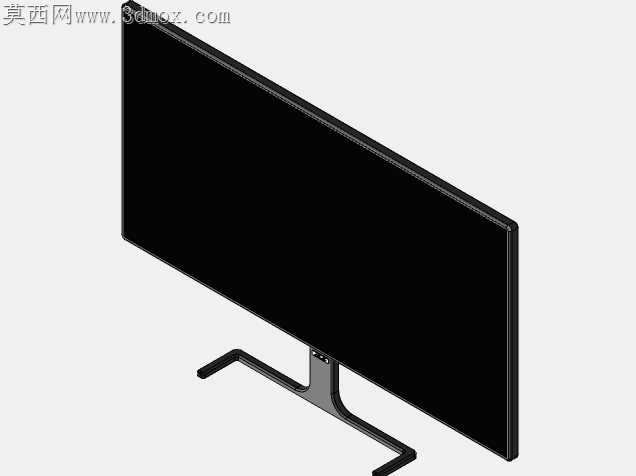

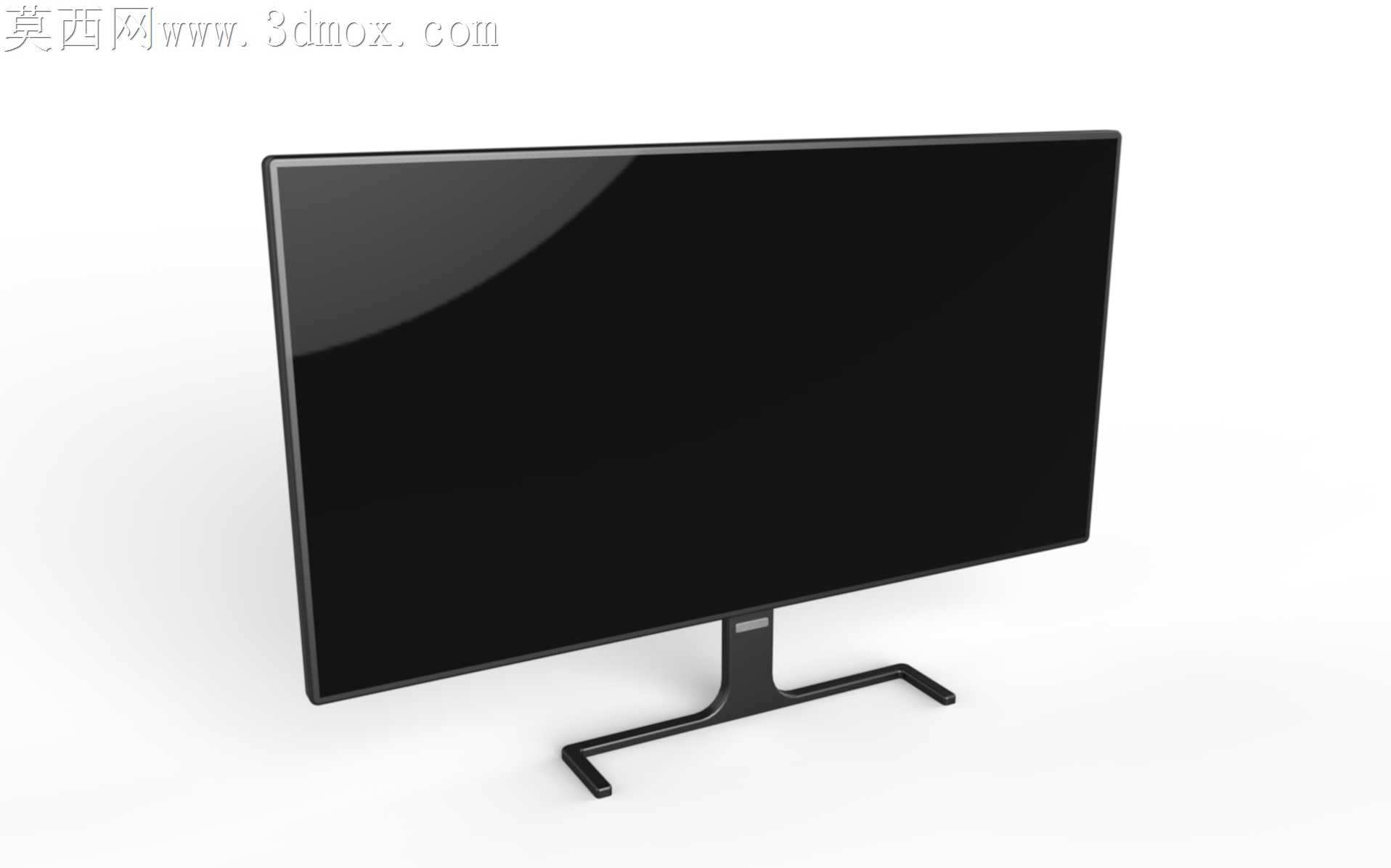

上次帮客户做桌面显示设备手板打样时，就踩过边框注塑件飞边没处理干净，装配后屏幕和边框缝隙不均的坑，这次做这款窄边框显示器结构，特意把边框卡扣的配合公差从常规的0.1mm收紧到0.06mm，避免后期组装时出现翘边漏光的问题。最开始画支架草图的时候，本来想做常见的圆形单立柱底座，后来考虑到桌面摆放时的走线空间，还有用户调整俯仰角度时的受力稳定性，改成了现在的U型一体式金属支架，支架和屏幕背板的连接转轴处，特意留了15度的仰角调节余量，阻尼力度反复调了三次，既不会太松屏幕自己往下垂，也不会太紧用户掰不动。做曲面过渡的时候，屏幕背板的弧面和边框的R角衔接处，一开始跨软件转档的时候出现了曲面碎面，花了快两个小时重新补面顺接，才保证渲染的时候没有折痕瑕疵。量产取舍的时候，本来想把背板做成全金属磨砂质感，后来核算成本发现会超出客户的定价预期，就把背板主体改成了阻燃ABS材质，只在支架部分用了铝合金喷砂工艺，既保留了外观的质感，也把整机重量控制在了合理范围，不会让用户搬的时候觉得太沉。走线槽藏在支架的U型横梁内侧，平时电源线和视频线可以顺着槽理到桌面下方，不会露在外面显得桌面杂乱。屏幕的驱动板放置位置特意避开了背板的散热孔区域，避免长时间高亮度使用时热量堆积影响元件寿命，散热孔的开孔大小也做了调整，既保证通风量，也不会让灰尘轻易落到内部电路板上。做按键布局的时候，把实体调节按键放在了屏幕下边框的背面右侧，用户伸手就能摸到，不会在正面看到按键破坏窄边框的整体视觉效果，按键的按压行程调到了1.2mm，按的时候有清晰的反馈感，不会出现软塌塌按不动的情况。之前做实训作业的时候，有同学把屏幕的安装螺柱位置设得太靠边缘，装完背板后螺柱顶到外壳出现凸点，这次特意把四个安装螺柱往内收了8mm，螺柱周围加了加强筋，既保证屏幕面板固定的牢固度，也不会出现外壳顶凸的问题。
