户外便携斯特林发电烧烤架设计

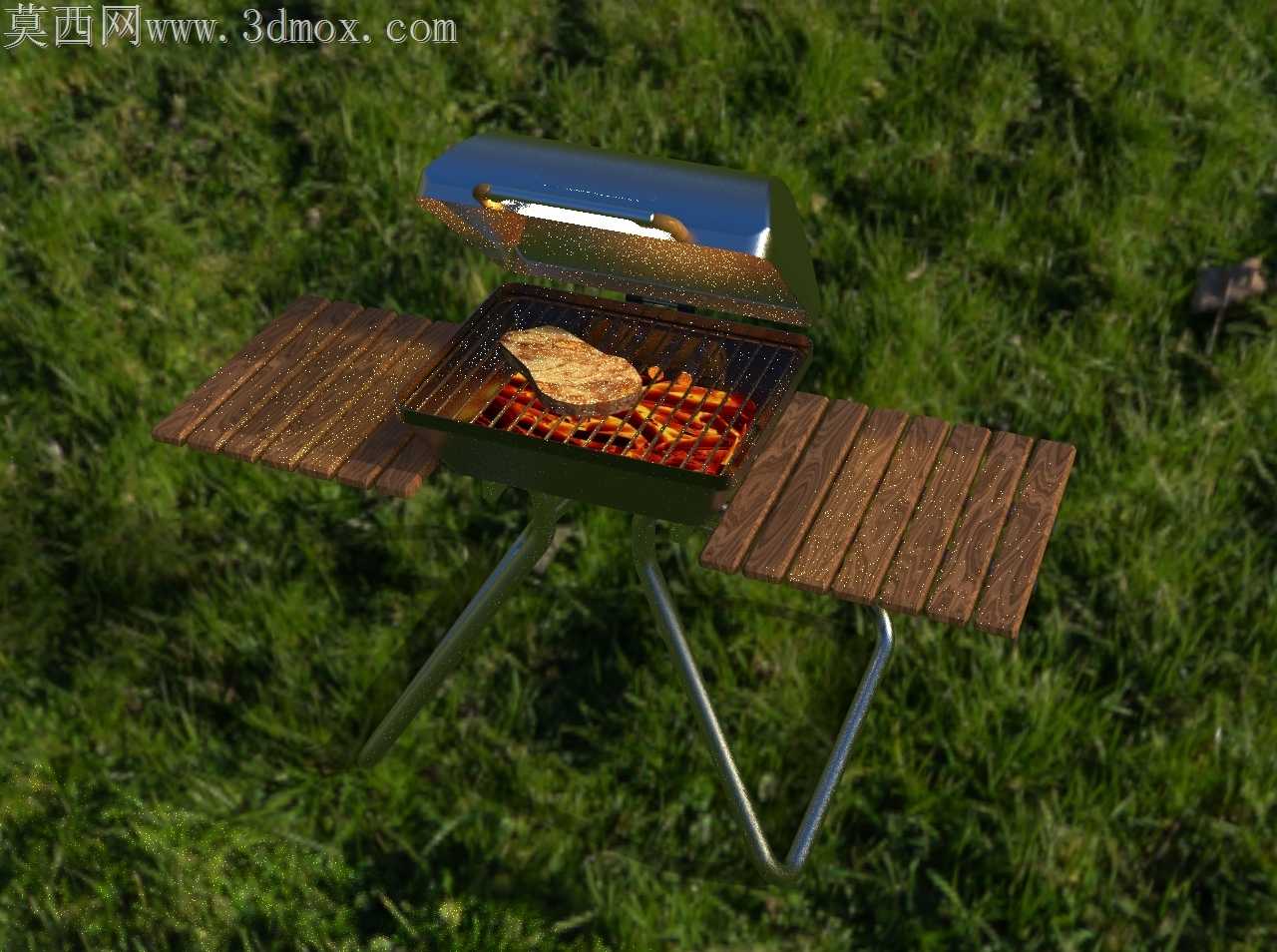

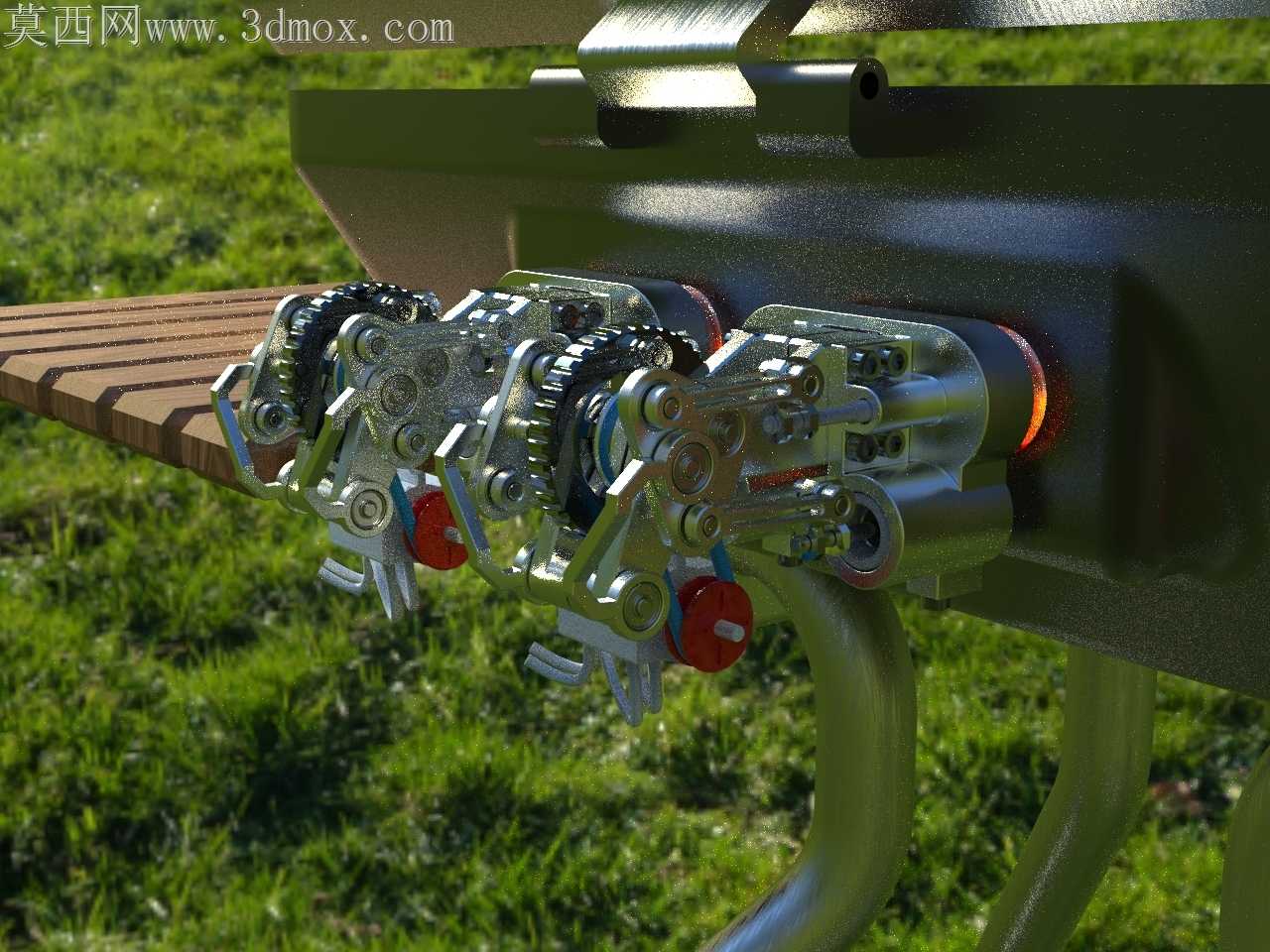

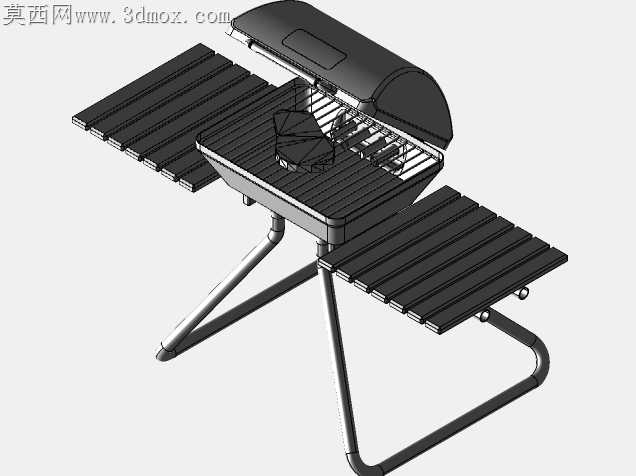

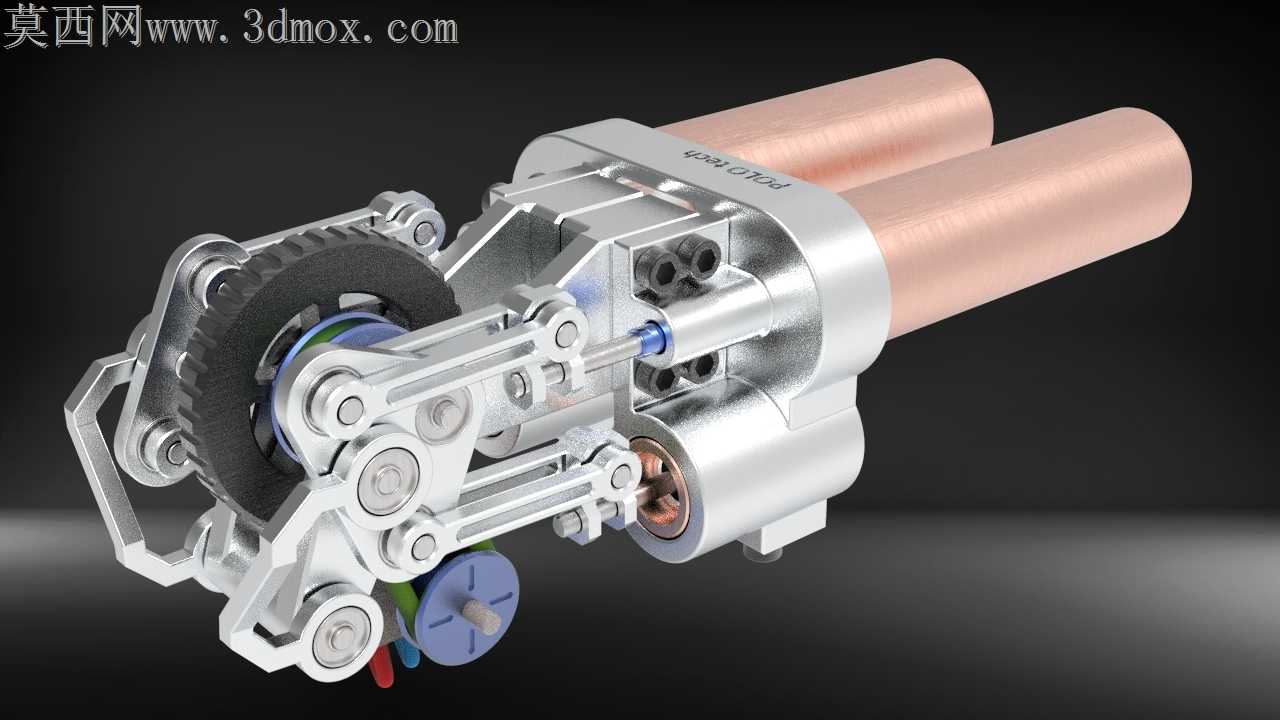

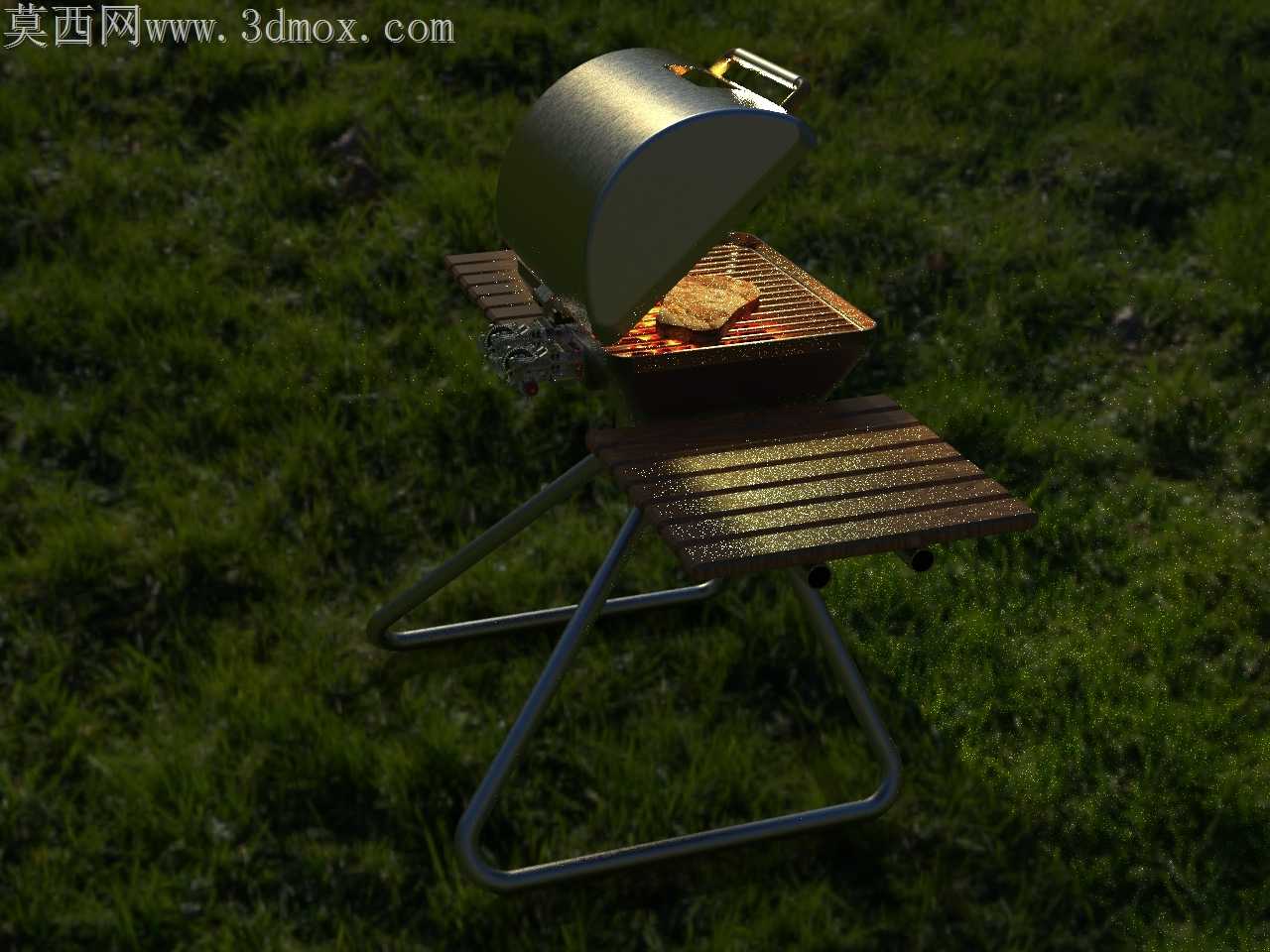

最初打样时烤网边缘冲压毛刺没处理干净，试装时刮花了折叠支腿的喷塑层，后来调整了冲压模具的刃口间隙，把毛刺高度控制在0.05mm以内才解决。做这套结构的时候没按常规烧烤架只考虑炊具功能，特意把斯特林发动机的热端贴合在烤炉侧壁的余热区，不用额外占用烧烤空间，炭火燃烧的多余热量就能驱动电机运转，给露营时的小灯具、收音机供电。折叠支腿的铰接处一开始留了0.2mm的装配公差，实际承重测试时晃动感明显，后来把公差收紧到0.08mm，加了防滑阻尼垫片，展开后架上满配食材也不会晃。侧边的木质置物台做了快拆结构，不用工具就能徒手拆下，收纳时能和炉体叠合到一起，整体收纳厚度控制在12cm以内，普通露营背包的侧袋就能塞下。转档校验时发现炉盖的弧形曲面和铰链座的配合面有0.15mm的错位，反复调整了三次曲面的曲率参数，才保证炉盖开合时没有卡顿，闭合后能和炉口完全贴合，减少热量散逸。炉体内部的炭槽做了可抽拉的结构，倒炭灰的时候不用把整个烤架抬起来，侧边留的通风口开度刚好匹配斯特林发动机的散热需求，不会因为进风太大把炭火吹得过快燃尽，也不会因为进风不足导致炭火熄灭。考虑到户外使用的工况，所有金属件都做了高温喷塑处理，接触食材的烤网用了食品级304不锈钢，不会因为高温析出有害物质。最初构思的时候是发现露营时既要带烤架又要带移动电源太占地方，才想着把余热发电的结构整合进去，反复改了六版结构才把斯特林发动机的体积压缩到不影响烧烤操作的尺寸，测试时炭火正常燃烧的状态下，发电功率能稳定在5W，足够给小功率的露营灯和收音机持续供电，不用额外带备用电池。置物台的木条做了倒角处理，不会划伤手，支腿底部加了防滑橡胶垫，放在草地上也不会打滑下陷。
