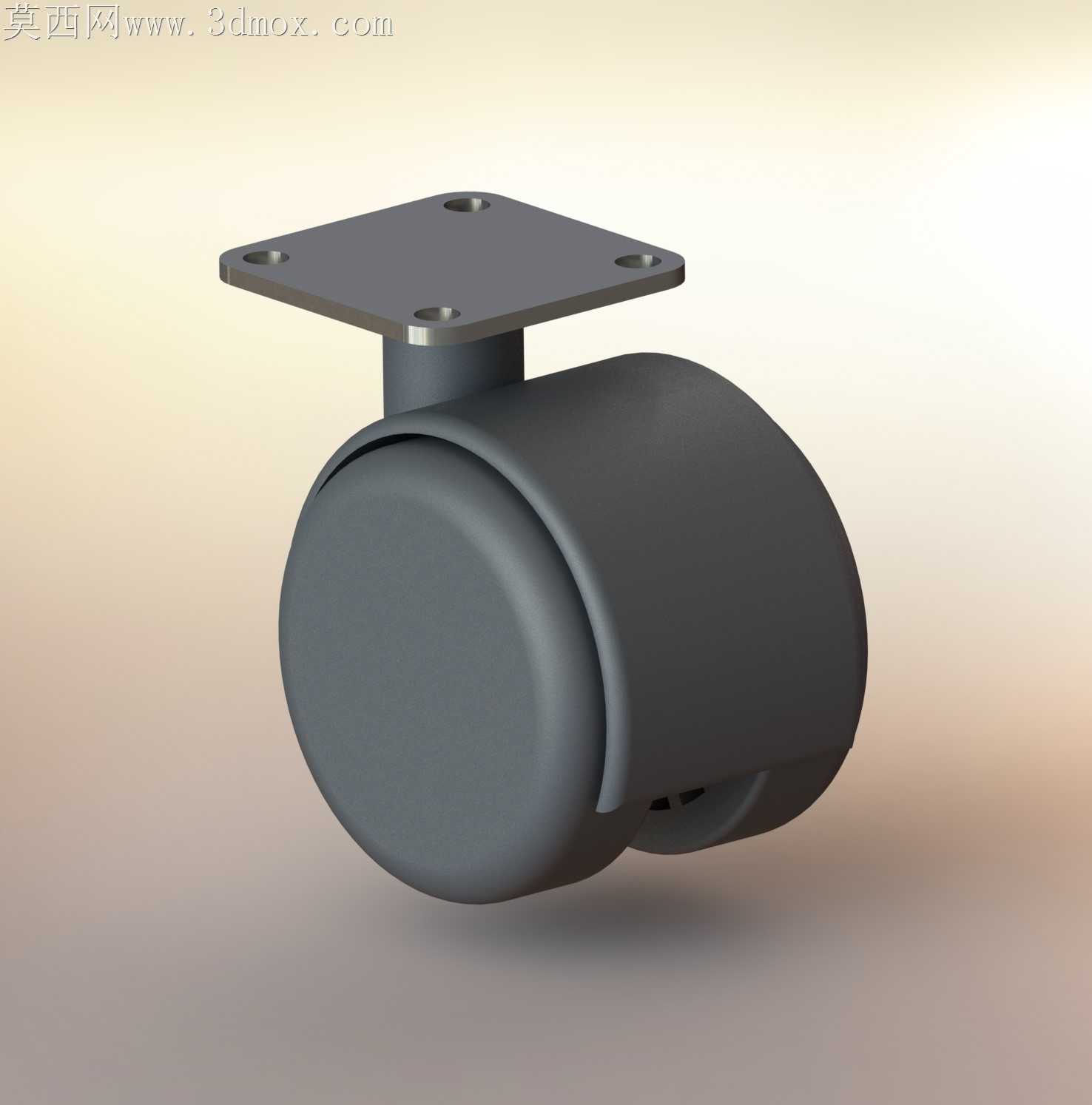

50mm标准平板式办公椅万向脚轮

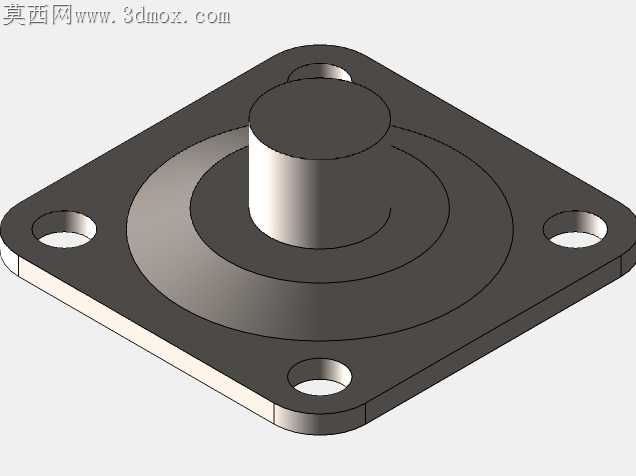

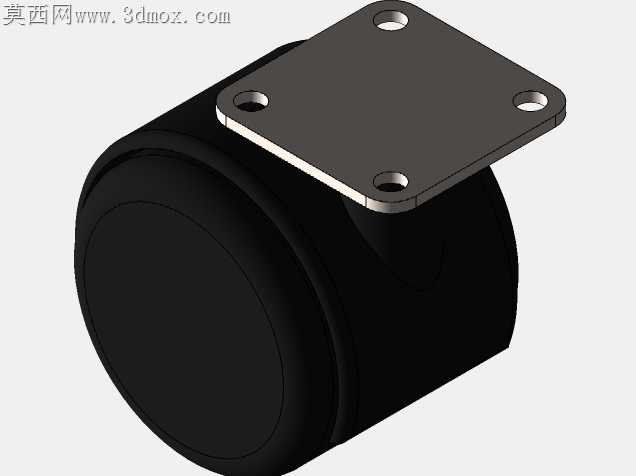

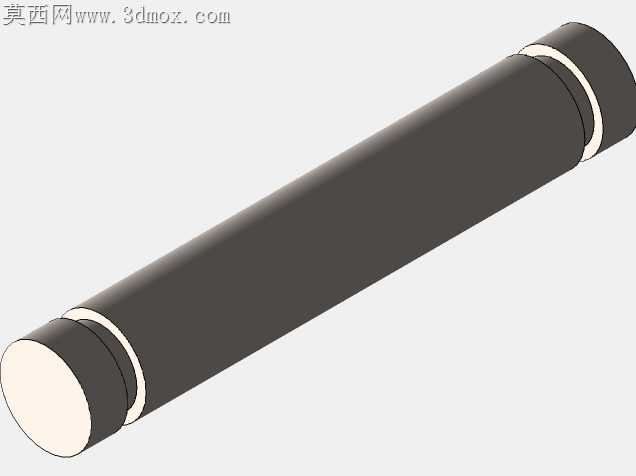

当初做这款脚轮结构的时候，最先踩的坑是轮体和支架的装配公差，第一次打样轮体转动卡滞，拆开来发现是轮轴孔的同轴度偏了0.12mm，注塑件冷却收缩的时候没算准翘曲量，后来把安装柱的拔模斜度从0.5度调到1度，才解决了脱模后内孔变形的问题。顶部的方形安装板四个安装孔位是严格匹配11mmx22mm的标准座椅卡口尺寸，当初为了适配市面上多数办公椅的椅脚安装槽，特意把板厚做到2.5mm，既不会因为太薄受压变形，也不会因为太厚增加不必要的材料成本。轮面用的是软质包胶结构的设计思路，滚动的时候不会划伤木地板和瓷砖，额定载荷做到50kg完全满足常规办公椅的承重需求，安装高度控制在61mm，和市面上同规格脚轮的替换尺寸完全兼容，用户更换的时候不需要额外调整椅脚高度。做曲面过渡的时候特意把轮罩和支架的衔接处做了R3的圆角，避免尖锐边角刮坏地毯或者勾住衣物，之前有个版本做的直角过渡，测试的时候经常勾住办公区的地毯毛边，改了圆角之后这个问题就完全解决了。跨软件转档的时候一开始出现过曲面破面的问题，后来把轮体和安装支架的配合面做了实体化缝合，转档之后没有出现缺失面的情况，装配的时候轮体的转动间隙留了0.2mm，既不会晃荡也不会卡涩，推入式卡口的卡扣强度做了反复测试，反复拆装200次也不会出现断裂松脱的情况。平时办公场景下经常会遇到椅子频繁移动、偶尔侧向受力的情况，所以支架和安装板的衔接处做了加强筋结构，侧向承压的时候不会出现断裂变形，轮体的转动结构做了防尘设计，日常使用中毛发和灰尘不容易进到转轴里，长时间使用也不会出现转动发涩的问题。
