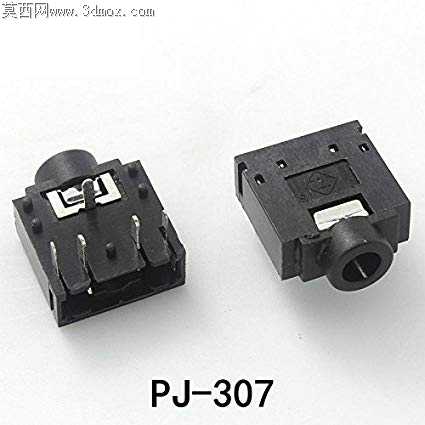

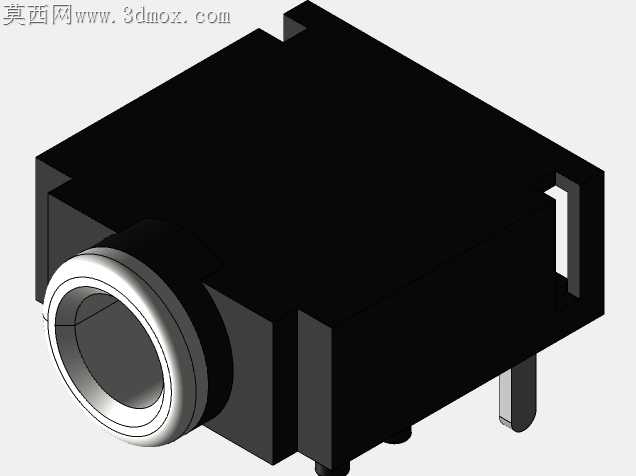

PJ-307型3.5mm五针双声道音频插座结构

刚拿到手的样板插针边缘带着细微的冲压毛刺，第一次试装的时候插针和PCB焊盘的对位差了0.12mm，过回流焊的时候连锡烧了两个测试板，后来反复调整插针的折弯角度，把插针根部的定位凸台加高了0.08mm，才解决了焊盘对位偏移的问题。做这个插座结构的时候最头疼的是插孔内部的弹片接触行程，一开始把弹片预压量设大了，3.5mm插头插进去的时候插拔力达到了18N，用户反馈插的时候太费劲，调小预压量又出现接触不良，左右声道串音的问题，前前后后改了七版弹片的弧度，把弹片的接触点位置往插孔入口方向移了1.2mm，才把插拔力稳定在8-12N的行业常规区间，同时保证2000次插拔后接触电阻不超过30mΩ。跨格式转档的时候踩过不少坑，一开始用中间格式导出的时候，插孔内部的防尘挡片曲面出现了破面，导入工程软件的时候挡片和外壳的装配间隙直接变成了负公差，后来把挡片的安装定位柱改成了D型切面，避免转档的时候圆柱面出现拟合误差，同时把外壳上的定位卡扣公差带收紧到±0.03mm，保证和面板装配的时候不会出现松脱。量产的时候还做了结构取舍，原本外壳内部设计的两个辅助定位柱，因为注塑的时候容易出现缩痕，影响外壳的平面度，后来把这两个柱子改成了加强筋结构，既保留了外壳的结构强度，又解决了注塑缩痕的问题，同时把插针的镀层厚度从0.8μm调整到1.2μm，提升焊盘的可焊性，避免存放时间长了出现氧化不上锡的问题。做结构验证的时候特意模拟了设备跌落工况，从1.2米高度自由跌落到水泥地面，反复测试了20次，插针没有出现变形，弹片也没有出现移位，不会因为日常使用的磕碰导致接触失效。插孔入口处特意做了0.2mm的倒角，避免插头插拔的时候刮伤插头的镀层，同时在外壳底部设计了两个定位柱，对应PCB上的定位孔，焊接的时候可以直接把插座卡在PCB上，不需要额外的治具固定，提升SMT贴片的效率。
